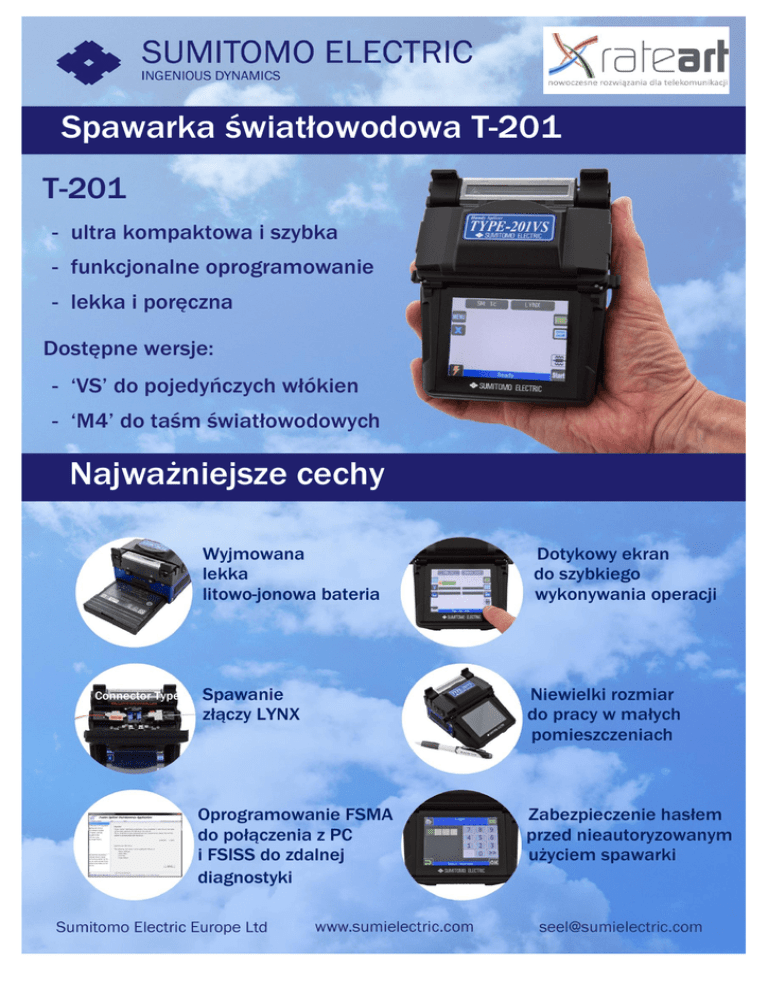

Spawarka światłowodowa T-201 Najważniejsze cechy

Spawarka światłowodowa T-201
T-201
- ultra kompaktowa i szybka
- funkcjonalne oprogramowanie
- lekka i poręczna
Dostępne wersje:
- ‘VS’ do pojedyńczych włókien
- ‘M4’ do taśm światłowodowych
Najważniejsze cechy
Wyjmowana
lekka
litowo-jonowa bateria
Connector Type
Dotykowy ekran
do szybkiego
wykonywania operacji
Spawanie
złączy LYNX
Niewielki rozmiar
do pracy w małych
pomieszczeniach
Oprogramowanie FSMA
do połączenia z PC
i FSISS do zdalnej
diagnostyki
Zabezpieczenie hasłem
przed nieautoryzowanym
użyciem spawarki
Specyfikacje
SPAWANE TYPY WŁÓKIEN
ŚREDNIE TŁUMIENIE*
ILOŚĆ WŁÓKIEN
TAŚMY WIELORDZENIOWE
ŚREDNICA POWŁOKI WŁÓKNA
ŚREDNICA WŁÓKNA
RODZAJE KABLI
DŁUGOŚĆ CIĘCIA WŁÓKNA (Min)
SPAWANIE ZŁĄCZY LYNX
OPTYMALIZACJA ŁUKU
CZAS SPAWANIA
CZAS WYGRZEWANIA**
TEST SPRAWDZAJĄCY
PROGRAMY SPAWÓW I PIECYKA
PRZECHOWYWANIE DANYCH
WARUNKI PRACY
WARUNKI PRECHOWYWANIA
WEJŚCIA ZASILANIA
BATERIA – DUŻA
BATERIA – STANDARDOWA
NOŚNIKI PAMIĘCI
WYMIARY
WYŚWIETLACZ I INTERFEJS
STOPIEŃ OCHRONY***
POŁĄCZENIA****
SMF ITU-T G652, MMF G651, DSF G653,
NZDSF G655 & G656 i BIF G657
SM 0.05dB, mm 0.03dB, DS 0.08dB, NZ 0.08 dB
Tylko pojedyńcze włókna
Nie dotyczy
Pojedyńcze wókna oraz taśmy
TAK
250um, 900um ścisła tuba, półścisła i luźna tuba
125um
2mm x 2 to 3.1mm, wewnętrzne kable 2mm x 1.6mm
10mm za wyjątkiem włókna w luźnej tubie
TAK – FC, LC, SC i ST , oprócz złącz Lynx- Mini
Automatyczna kalibracja łuku oraz test łuku dla włókien SMF, MMF i DS/NZ
12s pojedyńcze włókno
12s wlókno, 14s 4 rdzeniowa taśma
Koszulki włókien SPS-40 40mm <35s, Koszulki taśm FPS-5 <40s
1.96N (200gf)
Spawy – 200 max. Piecyk – 100 max.
10000 spawów & 64 zdjęć bez konieczności używania karty SD
-10°C to 50°C, <95% bez kondensacji wilgotności, 3660m, wiatr do 15m/s
-40°C to 80°C, <95% bez kondensacji wilgotności
100~240V AC, 50/60Hz z ADC-1340. Od 10 do 15 DC 4A
BU-12L: 230g, 3060mAh, Li-ion, ok. 100 spawów i cykli piecyka
BU-12S: 145g, 1530mAh, Li-ion, ok. 30 spawów i cykli piecyka
Karta Micro SD lub SDHC do 32GB
110(w) x 140(d) x 76(h)mm, 630g (bez baterii)
3.5” ekran dotykowy LCD, powiększenie do 144x z funkcją Zoom.
Obudowa spawarki: kurz IP5x, woda IPx2.
Połącznie PC przez port USB 2 Mini do zapisywania wyników i obrazów oraz do
zdalnej kontroli i diagnostyki poprzez oprogramowanie FSMA i FSISS.
Filmy instruktażowe przygotowywania i spawania włókien
INFORMACJE:
*UWAGA DO SPAWANIA
**UWAGA DO PIECYKA
***UWAGA DO OCHRONY IP
****UWAGA DO POŁACZENIA
Tłumienie wyliczone zostało dla identycznych włókien firmy Sumitomo.
W temp. otoczenia 20~25 °C spawarkę zasilamy z zasilacza ADC-1340.
Zgodna tylko wtedy gdy górna pokrywa i wszystkie osłony portów są zamknięte.
Wymaga Windows Vista lub 7 32bit lub 64 bit. FSMA = Fusion Splicer Maintenance
Application. FSISS = Fusion Splicer Internet Service System. Oprogramowanie FSISS
i FSMA wymaga stałego połaczenia internetowego.
Informacje o zamówieniu
Nazwa
Numer części
Nazwa
Numer części
T-201VS-KIT_Std
T-201M4-KIT_Std
ADC-1340 AC Adaptor
BC-12 battery charger
BU-12S 1530mA.hour battery
BU12L 3060mA.hour battery
JR-6 heated ribbon stripper
ER-11 electrodes – para
FCT-201 cooling tray
TK043PD0001
TK043PD0002
TA015PD0058
TA015PD0056
TA015PD0059
TA015PD0057
TK012PD0004
VP043IT0002
VP043IT0001
FHS-025 fibre holders – para
FHS-025LBF fibre holders – para
FHS-05 fibre holders – para
FHS-09 fibre holders – para
FHM-2 ribbon holders – para
FHM-4 ribbon holders – para
FHD-1 drop cable holder
1SM-ST drop cable holder
VGT-1 v-groove cleaning brush
TA022PD0063
TA022PD0077
TA022PD0076
TA022PD0064
TA022PD0065
TA022PD0066
TA022PD0104
TA022PD0100
TA024PD0016
