Projekt Budowlany

1
C-N 425

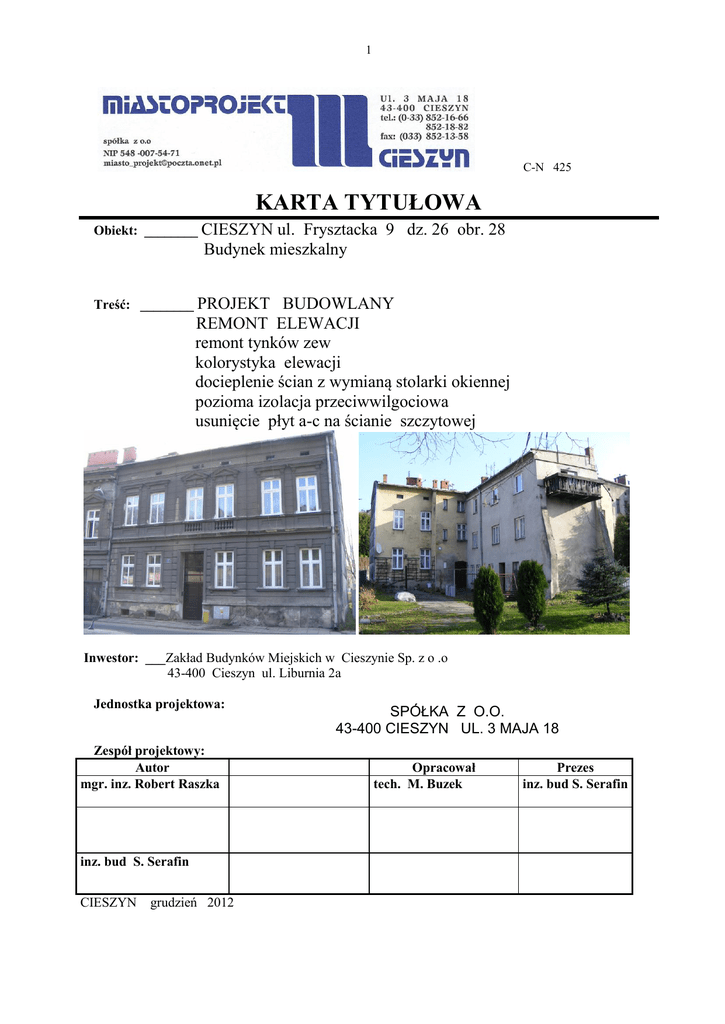

KARTA TYTUŁOWA
Obiekt: ________ CIESZYN
ul. Frysztacka 9 dz. 26 obr. 28
Budynek mieszkalny
Treść: ________ PROJEKT
BUDOWLANY
REMONT ELEWACJI
remont tynków zew
kolorystyka elewacji
docieplenie ścian z wymianą stolarki okiennej
pozioma izolacja przeciwwilgociowa
usunięcie płyt a-c na ścianie szczytowej
Inwestor: ___Zakład Budynków Miejskich w Cieszynie Sp. z o .o
43-400 Cieszyn ul. Liburnia 2a
Jednostka projektowa:
Zespół projektowy:
Autor
mgr. inz. Robert Raszka
inz. bud S. Serafin
CIESZYN
grudzień 2012
SPÓŁKA Z O.O.
43-400 CIESZYN UL. 3 MAJA 18
Opracował
tech. M. Buzek
Prezes
inz. bud S. Serafin
2
Spis treści
I
1/
2/
3/
4/
5/
II
-
Część opisowa
karta tytułowa
spis treści
cześć formalno prawna
opis techniczny naprawy ścian , izolacji przeciwwilgociowej
opis budowlany , kolorystyką
opis usunięcie płyt a-c
opinia techniczna
Bioz plan
Część rysunkowa
Plan sytuacyjny
skala 1:500
Elewacje frontowa – zakres remontu
skala 1:100
Elewacje szczytowa –zakres remontu
skala 1:100
Elewacje tylna
–zakres remontu
skala 1:100
Elewacje tylna
–zakres remontu
skala 1:100
Rzut parteru / przekrój izolacja wilgociowa
skala 1:100
Rzut parteru docieplenie ścian
skala 1:100
Zestawienie stolarki okiennej
skala 1:100
Wzór stolarki okiennej N1
Wzór stolarki okiennej N2
Wzór stolarki drzwi 1 renowacja
Wzór stolarki drzwi 2 renowacja
Wzór skrzynka gazowa
Kolorystyka
Elewacje frontowa
skala 1:100
Elewacje szczytowa
skala 1:100
Elewacje tylna
skala 1:100
Elewacje boczna
skala 1:100
Stan istniejący
Elewacje frontowa
skala 1:100
Elewacje szczytowa
skala 1:100
Elewacje tylna
skala 1:100
Elewacje tylna
skala 1:100
- Dokumentacja zdjęciowa
III część wykonawcza szczegóły
- Ocieplenie ścian wg systemu Atlas Stopter
- Detale
rys. nr.1
rys. nr.2
rys. nr.3
rys. nr.4
rys. nr.5
rys. nr.6
rys. nr.7
rys. nr 8
rys nr 9
rys nr 10
rys nr 11
rys nr 12
rys nr 13
rys. nr.14
rys. nr.15
rys. nr.16
rys. nr.17
rys. nr.I-1
rys. nr I-2
rys. nr.I-3
rys. nr.I-4
3
Opis
do projektu budowlanego remontu elewacji z kolorystyką i częściową wymianą okien wraz z
wykonaniem izolacji poziomej przeciwwilgociowej , z usunięciem płyt azbest – cement. na elewacji
szczytowej oraz ocieplenia ścian podwórza na budynku mieszkalnym w Cieszynie przy
ul. Frysztackiej 9 działka 26 obręb 28
projekt obejmuję:
* Remont elewacji frontowej z naprawą tynków zewnętrznych i elementów detalu architektonicznego
* remont elewacji podwórzowych z przygotowaniem pow. ścian pod ocieplenie metoda lekką mokra
* wykonanie poziomej izolacji przeciwwilgociowej w systemie Prinz
* Wymiana częściowa stolarki okiennej
* Kolorystyka elewacji
1.0 Podstawa opracowania
Umowa nr 69/TT/2012 z ZBM Cieszyn
Pismo WUOZ oddz. Bielsko Białą B-NR.5183.560.2012.MM
Kopia mapy zasadniczej z wypisami
inwentaryzacja budowlana -stanu istniejącego elewacji oraz ścian parteru
opinia techniczna o stanie ścian zew i elewacji
obowiązujące normy i przepisy prawne ,dokumentacja zdjęciowa
Normy „Ochrona Cieplna Budynków” PN –91/B-02020
Metoda wykonania ocieplenia ścian zew. Bud- metoda „lekka – mokra” typ Atlas
2.0
Zakres opracowania
Zakres opracowania obejmuję:
= Zgodnie z opinia techniczną należy wykonać wymianę tynków wg wskazań graficznych elewacji około
15- 25 % powierzchni elewacji z czyszczeniem pow. całości elewacji frontowej oraz malowaniem ściany
= wykonanie docieplenia ścian ( poza elewacją frontową ) metodą lekką mokra , styropianu 12 cm grubości
= wymiana stolarki okiennej z nawiązaniem do stanu wzorca historycznego wraz z renowacją drzwi wejściowyc
= Wykonanie poziomej izolacji przeciwwilgociowej w postaci podcinki wg systemu Prinz
= demontaż płyt a-c na ścianie szczytowej z przygotowaniem pow. pod docieplenie
Powyższy obiekt jest wpisany do ewidencji zabytków m. Cieszyna
3.0
Stan istniejący
Budynek mieszkalny zlokalizowany na działce nr 26 w obrębie nr 28 przy ulicy Frysztackiej . Budynek w
zabudowie zwartej o konstrukcji murowanej tradycyjnej 2 kondygnacyjny od strony ulicy oraz 3 kondyg. w
części podwórzowej obiekt częściowo podpiwniczony z nie użytkowym poddaszem z dachem zasadniczym
2 spadowym o konstrukcji drewnianej z pokryciem blachą płaską. Obiekt o zróżnicowanej , formie wystroju
elewacji ,bogatej formie detalu architektonicznego na elewacji frontowej oraz prostej formie na pozostałych
elewacjach. Szczytowa elewacja budynku osłonięta jest płytami a-c mocowanymi na ruszcie drewnianym
Elewacja frontowa wymaga generalnego remontu w zakresie naprawy cokołu wykonanego z tynku w
związku z licznymi uszkodzeniami jego powierzchni . Elewacja frontowa jest w dobrym stanie technicznym
z nielicznymi uszkodzeniami boniowania i gzymsu pośredniego. Istniejące obróbki blacharskie gzymsów
ciągłych jak i parapetowych pierwszego piętra ze względu na zużycie materiałowe należy wymienić na
nowe w nawiązaniu do stanu parapetów na poziomie parteru ( obróbki z blachy powlekanej w kolorze
brązowym).Tynki zewnętrzne w niewielkim stopniu wymagają robót naprawczych gdyż wszystkie
elewacje poza elewacją frontowa zostaną poddane termomodernizacji. Stolarka okienna i drzwiowa na
elewacji frontowej jest wymieniona w całości poza okienkami poddasza. Pozostała stolarka okienna
przewidziana jest do wymiany wg wskazań załączonych w opracowaniu graficznym. Drzwi wejściowe w
części podwórzowej drewniane są i elewacji należy poddać je bieżącej renowacji ( odnowieniu). W
oparciu o wykonaną opinię techniczną gdzie stwierdzono zniszczenia i ubytki w znacznej część tynków
zewnętrznych i pow. cegły na elewacji od strony posesji dz. 27 należy przed ociepleniem ścian wykonać
parce remontowe odtworzenia stanu pierwotnego elewacji. Ściany zew. budynku w poziomie parteru o
mocnym zawilgoceniu i zasoleniu murów. Omawiane elewacje wymagają gruntownej renowacji po przez
wykonanie izolacji poziomej przeciwwilgociowej w poziomie pod posadzkowym parteru wg. metody
Prinz z wykonaniem odcinkowo izolacji pionowej . Zakres naprawy tynku i pozostałych elementów
elewacji pokazano w opracowaniu graficznym projektu rysunek nr 2 -5
4.0
Stan projektowany
Zgodnie z opinia techniczną należy wykonać wymianę tynków około 15 -25 % powierzchni elewacji.
Wszystkie elewacje budynku zostaną poddane pracą remontowym po przez miejscową naprawę lub
wymianę tynków– z przygotowaniem pod ocieplenie ścian. Cała elewacja frontowa zostanie oczyszczona z
przygotowaniem gładkiej powierzchni tynku pod malowanie po uprzednim wykonaniu zakres prac
tynkarskich obejmujący tylko remont cokołu z ograniczoną ingerencja w remont elementów gzymsów czy
też boniowania ścian. Projektuję się wymianę obróbek blacharskich nad gzymsowych oraz parapetów
zewnętrznych z blachy ocynkowanej stalowej w kolorze brązowym . Stolarkę okienną należy wykonać z
zachowaniem czteropolowego podziału ze słupkiem ruchomym i sposobu otwierania wg stanu
historycznego. Wymieniona stolarka okienna wykonana zostanie wraz z parapetami wewnętrznym
4
drewnianymi oraz parapetami zewnętrzne z blachy ocynkowanej powlekanej w kolorze brązowym w
nawiązaniu do już istniejącego układu. Wymiary parapetów wewnętrznych drewnianych szerokości i
długości podano na zestawieniu stolarki. Obróbki blacharskie parapety przy już wymienionych oknach są
w dobrym stanie technicznym i lecz ze względu na ich zróżnicowanie należy wymienić na wykonane z
blachy ocynkowanej stalowej w kolorze brązowym . Naprawa i wykonanie tynków wewnętrznych po
wymianie stolarki wykonać z malowaniem ścian w nawiązaniu do stanu istniejącego pomieszczeń
mieszkalnych. Drzwi drewniane w części podwórza zostaną podane renowacji. Na wszystkich ścianach
zewnętrznych wykonana zostanie izolacja pozioma przeciw- wilgociowa w postaci tzw. podcinki ścian wg.
metody Prinz wg opisu poniżej . Elewacja ponadto wymaga prac remontowych w zakresie uzupełnień i
wypełnień powstałych po ubytkach cegieł wg opracowania graficznego . Wszelkie elementy nieczynnych
uchwytów czy tez wysięgników znajdujących się na elewacji frontowej należy zdemontować wraz z
uporządkowaniem okablowania antenowego tv , które należy przenieść do wew. budynku po przez
wykonanie wew. instalacji kablowej wg odrębnych ustaleń. Wykonane zostaną zalecenia w zakresie
zmiany drzwiczek do wnęki gazowej na drzwiczki stalowe z metalu kutego .Pozostałe tablice elektryczne
malowane będą w kolorze czarnym. Elewacja szczytowa od strony działki 25 pokryta jest płytami falistymi
a-c które zostaną zdemontowane z przygotowaniem pow. ściany pod ocieplenie styropianem gr 12 cm
metoda lekka mokra. Pozostałe pow. ścian od strony podwórza również zostaną przygotowane pod
ocieplenie.
5.0 Prace remontowe
5.1 Stolarka okienna --- Projektuje się wymianę istniejącej stolarki na stolarkę PCV kolor biały systemu
poltrocal .Całość stolarki wykonana z kształtowników z modyfikowanego wysoko -udarowego PCV typ
Veka lub inne wzmocnionego elementami ze stali ocynkowanej profile od zewnątrz i wewnątrz profile
biały konstrukcja jednoramowa oszklenie szyba zespolona 4/16/ 4 float , ram w kolorze profili ram .
Okucia standardowe np. typ Winkhaus współczynnik przenikania ciepła dla szyb U (W/(m2K)= 1.1
Współczynnik izolacyjności akustycznej dla szyb Rw (dB)= 32-39. Okna wykonane z zachowaniem formy
podziału okien wzorca historycznego podział czteropolowy z ruchomym słupkiem w załączeniu rysunki i
zdjęcia stolarki. Przed wykonaniem nowej stolarki okienno- drzwiowej należy dokonać pomiaru
sprawdzającego wymiarowania i podział okien istniejących .Parapety wew. przy wymienionych oknach
pozostaną bez zmian. Montaż parapetów zewnętrznych wykonany zostanie przy oknach już
wymienionych nie uwzględniając dodatkowej warstwy ocieplenia jak tez jednorodnej kolorystyki tychże
parapetów . Parapety - zakres prac obejmuje ponadto wymianę parapetów wewnętrznych na parapety
PCV komorowe lub wykonane ze spienionego twardego polichlorku winilu w kolorze białym o
szerokości wg wskazań graficznych na rysunku Generalnie przyjęto szerokości parapetów zew. 30-35
cm – parapety typu Helotop nr. Zamówienia 702. z blachy powlekanej brązowej z końcówkami .
5.2 renowacja drzwi wejściowych
Renowacja drzwi wejściowych drewnianych należy wykonać po przez odnowienie z czyszczenie
ręczno-mechaniczne następnie zabezpieczenie drewna środkami np. typ Hylotex Q następnie
malowanie lakierem
5.3 Tynki zewnętrzne -- dotyczy elewacji frontowej . Wszelkie prace naprawczo- remontowe w
zakresie ścian zew. tynków jak i uzupełnień ścian wykonane zostaną z cegły pełnej. Natomiast tynki po
skuciu wybrzuszeń i części słabo przyczepnej uzupełnione zostaną tynkiem cementowo – wap. kat III
wraz odtworzeniem elementów boniowania następnie wykonać tynk gładki po przez przetarcie masami do
gładzi np. :biała zaprawa szpachlowa atlas rekord wraz z zagruntowaniem podłoże emulsją atlas
unigrunt. Zalecana do wygładzania powierzchni ścian drobne kruszywo (do 1 mm) pozwala uzyskać
bardzo gładką powierzchnię. Całość tynków, malowana farbą silikatowa (krzemianowa) Pozostałe tynki
przygotować pod wykonanie termomodernizacji ścian.
5.4 Obróbki blacharskie ,rury spustowe. Ponadto należy dokonać wymiany obróbek blacharskich w
związku z prowadzona termomodernizacją elewacji podwórza . Dokonać przekładek rur spustowych
przy robotach kolidujących z ociepleniem budynku ( demontaż z ponownym montażem na nowym
mocowaniu hakami . Wymiana odcinków uszkodzonych rur spustowych w nawiązaniu do stanu
istniejącego .
5.5 Wykonanie izolacji poziomej i wykonanie odcinkowo izolacji pionowej na ścianie zew. 5.4.1
Wykonanie izolacji poziomej metoda Prinz
Przyjęto wykonanie podcinki poziomej murów za pomocą metody Prinz .Jest to system polegający na
mechanicznym wykonaniu szczelny w murze w który wkładana jest po folia polietylenowa HD gr 2 mm
lub z zbrojonego włókna szklanego gr 1,2 mm , następnie jest odcinkowo klinowana i wypełniana
powstała przestrzeń zaprawą cementową pod ciśnieniem .
Poniżej przedstawiono schemat wykonania izolacji poziomej
5
5.5.1 Wykonanie izolacji pionowej ściany zew . od strony podwórza
Przyjęto wykonanie izolacji pionowej na wysokości 60 cm muru zewnętrznego pod warunkiem
wykonania izolacja około 15-30 cm ponad poziom izolacji poziomej sciany. Powyższa izolacja zostanie
wyprowadzona na poziom istniejącego gruntu i zakończona listwa osłonową. Należy zwrócić szczególna
uwagę na połączenie elementu izolacji poziomej z izolacją pionową z wykonaniem papy podkładowej
termozgrzewalnej na odcinku około 50 cm z połączeniem z folią HD na uprzednio oczyszczoną i
otynkowaną ścianę. Następnie ułożenie 2 warstwy papy z wywinięciem i obejściem izolacji poziomem
do poziomu terenu. Przyjeto papę typ. Polbit PF 250/4000 . Przestrzeń połączeniu tychże izolacji
wypełnić masami uszczelniająco izolującymi np. Diterman superflex 10 .Wykonać osłonę z foli kubełkowe
od strony zasypu ziemią. Szczegół na rysunku nr 6 W trakcie realizacji zadania dopuszcza się zmianę
w zakresie zaniechania wykonania izolacji pod warunkiem obniżenia terenu o min 15 cm w stosunku do
stanu istniejącego z jednoczesnym zachowaniem strefy przemarzania dla istniejących fundamentów min
1,1 m. Stwierdzenie powyższego faktu zostanie określone w trakcie realizacji zadnia po wykonaniu
odkrywek fundamentów.
5.5.2 izolacja pionowa przy wykonaniu ocieplenia ścian fundament/ piwnicznych na gł. 1.0 m
Na ścianach zewnętrznych przy wykonaniu termomodernizacji wykonana zostanie izolację pionową. W
tym celu ściana musi być oczyszczona i tak przygotowana aby tworzyła nośne podłoże dla materiału
izolacyjnego. Wobec powyższego zakłada się odkopanie ścian piwnic do fundamentów i ich oczyszczenie
6
W miarę możliwości trzeba unikać nakładania dodatkowych warstw wyrównujących ścianę.. Firma
DEITERMANN, której system izolacji zastosowano w niniejszym opracowaniu dysponuje technologiami
umożliwiającymi nakładanie materiałów izolacyjnych na podłoża o praktycznie dowolnym kształcie. Są to
materiały bitumiczne pozbawione rozpuszczalników nakładane przy pomocy pac stalowych (SUPERFLEX
10) lub przez natrysk ( SUPERFLEX 100S). Uzyskuje się dzięki temu jednolitą pozbawioną jakichkolwiek
połączeń warstwę izolacyjną położoną bezpośrednio na ścianie. Wcześniej gruntujemy Eurolanem 3 K
rozcieńczonym 1:10 z wodą. Na tak wykonaną izolację kleimy płyty ze styropianu hydrofobizowanego
IZODREN do głębokości 1,0 m tworzące ochronę cieplną budynku i ochronę mechaniczną izolacji oraz
dzięki wytłoczonym rowkom drenaż pionowy.Tak wykonana izolacja zapewni zabezpieczenie wykonanego
ocieplenia przed podciąganiem wody
5.6 Cokół Zakres opracowania obejmuje skucie tynków w 100 % cokołu na elewacji frontowej z jego
pierwotnym odtworzeniem tynk wap-cementowy. Lużne elementy cegły osadzić na zaprawie cementowej
z wykończeniem fugą powłokowa Ceresie CR 65 do uszczelniania elementów budowlanych. Skutecznie
zabezpiecza przed wodą powierzchnie cementowych tynków oraz innych podkładów wykończenia
5.7 Demontaż płyt a-c Elewacja szczytowa od strony działki 25 pokryta jest płytami falistymi a-c
które zostna zdemontowane z przygotowaniem pow. ściany pod ocieplenie styropianem gr 12 cm
metoda lekka mokra. Powyższe prace należy zachować zgodnie z wytycznymi w zakresie demontażu i
utlilizacji powstałych odpadów.
Wykonawca prac polegających na bezpiecznym użytkowaniu i usuwaniu wyrobów zawierających azbest
zobowiązany jest do:
1) Uzyskania właściwego zezwolenia w zakresie gospodarki odpadami w rozumieniu
przepisów Ustawy z dnia 27 kwietnia 2001 r. o odpadach;
2) przeszkolenia przez uprawnioną instytucję zatrudnianych pracowników, osób kierujących lub nadzorujących
prace polegające na zabezpieczaniu i usuwaniu wyrobów zawierających azbest w zakresie bezpieczeństwa i higieny
pracy przy zabezpieczaniu i usuwaniu tych wyrobów oraz procedur dotyczących bezpiecznego postępowania;
3) opracowania przed rozpoczęciem prac szczegółowego planu prac usuwania wyrobów zawierających azbest,
obejmującego w szczególność:
a) informacje o metodach wykonywania planowanych prac,
b) zakres niezbędnych zabezpieczeń pracowników oraz środowiska przed narażeniem na szkodliwość - emisji
azbestu, w tym problematykę określoną przepisami dotyczącymi planu bezpieczeństwa i ochrony zdrowia,
c) ustalenie niezbędnego dla rodzaju wykonywanych prac monitoringu powietrza;
4) posiadania niezbędnego wyposażenia technicznego i socjalnego zapewniającego prowadzenie określonych
planem prac oraz zabezpieczeń pracowników i środowiska przed narażeniem na działanie azbestu.
Wykonawca prac przed przystąpieniem do polegających na naprawie lub usunięciu wyrobów zawierających azbest
z obiektu, urządzenia budowlanego lub instalacji przemysłowej, a także z terenu prac zobowiązany jest do zgłoszenia
tego faktu właściwemu terenowemu organowi nadzoru budowlanego.
Zgłoszenie powinno zawierać w szczególności:
a) rodzaj lub nazwę wyrobów zawierających azbest według grupy wyrobów określonych w odrębnych przepisach,
b) termin rozpoczęcia i planowanego zakończenia prac,
c) adres obiektu, urządzenia budowlanego lub instalacji przemysłowej,
Prace związane z usuwaniem wyrobów zawierających azbest należy prowadzić w sposób
uniemożliwiający emisję azbestu do środowiska lub co najmniej zmmimalizowanie pylenia do
dopuszczalnych wartości stężeń regulowanych przepisami szczególnymi przez:
1) nawilżanie wodą wyrobów zawierających azbest przed ich usuwaniem lub demontażem i utrzymywanie w stanie
wilgotnym przez cały czas pracy;
2) demontaż całych wyrobów (płyt, rur, kształtek) bez jakiegokolwiek uszkadzania, tam gdzie jest to technicznie
możliwe; odspajanie materiałów trwale związanych z podłożem przy stosowaniu wyłącznie narzędzi ręcznych lub
wolnoobrotowych, wyposażonych w miejscowe instalacje odciągające powietrze;
3) prowadzenie kontrolnego monitoringu powietrza w przypadku stwierdzenia występowania stężenia pyłu azbestu
przekraczającego dopuszczalne wartości dia miejsca prowadzonych prac lub prowadzenia prac z wyrobami
zawierającymi kroki usuwanie wyrobów
4) codzienne zabezpieczanie zdemontowanych wyrobów i odpadów zawierających azbest oraz ich magazynowanie
Po wykonaniu ww. prac wykonawca prac ma obowiązek złożyć właścicielowi lub zarządcy obiektu budowlanego,
urządzenia budowlanego, instalacji przemysłowej lub innego miejsca ich występowania pisemne. Oświadczenie o
wykonanych pracach z zachowaniem właściwych przepisów technicznych i sanitarnych oraz o oczyszczeniu terenu
prac z pyłu azbestowego. Oświadczenie to należy przechowywać przez okres co najmniej 5 lat. Przygotowanie
wyrobów i odpadów zawierających azbest do transportu na miejsce ich składowania należy wykonać w sposób
uniemożliwiający emisję azbestu do środowiska, w szczególności przez:
1) szczelne opakowanie w folią polietylenową o grubości nie mniejszej niz 0,2 mm wyrobów i odpadów o gęstości
objętościowej większej niz 1000 kg/m';
2) zespolenie przy użyciu cementu, a następnie po utwardzeniu w szczelne opakowanie w folię polietylenową o
grubości nie mniejszej niz 0,2 mm wyrobów i odpadów zawierających azbest o gęstości objętościowej mniejszej
inz z 1000 kg/m2
3) szczelne opakowanie odpadów zawierających odpady pozostające w kontakcie z azbestem i zakwalifikowane jako
odpady o gęstości objętościowej mniejszej niz 1000 kg/m' w worki z folii polietylenowej o grubości nie mniejszej
niz 0,2 mm, a następnie umieszczenie w opakowaniu zbiorczym z folii polietylenowej i szczelne zamknięcie;
4) utrzymywanie w stanie wilgotnym wyrobów i odpadów zawierających azbest w trakcie ich przygotowania do
transportu;
7
5) oznakowanie opakowań zgodnie ze wzorem;
6) magazynowanie przygotowanych do transportu opakowań w osobnych miejscach zabezpieczonych przed
dostępem osób niepowołanych.
Załadunek przygotowanych wyrobów i odpadów zawierających azbest do transportu powinno
następować po uprzednim ich oczyszczeniu z elementów umożliwiających
rozcięcie opakowań lub worków w trakcie transportu. Wyroby i odpady zawierające azbest powinny być
umocowane w sposób zabezpieczający przed ich przewróceniem lub wypadnięciem z pojazdu
przewożącego.
5.8 Docieplenie ścian Termomodernizacja ścian zew. budynku ( poza elewacją frontowa)
Projektowany zakres dokumentacji budowlanej ma celu sprawdzenie istniejącej izolacyjności cieplnej
ścian wraz z dobraniem warstwy ocieplenia budynku spełniającej wymogi stawiane przez PN-91/B-02020
pod względem ochrony cieplnej budynku , wraz z wykonaniem kolorystyki elewacji . Wobec załączonych
obliczeń cieplnych przyjęto ocieplenie ścian zew. budynku STYROPIANEM PS-15 gr. 12 cm oraz 2 cm
otworach okienno- drzwiowych. Prace ocieplenia budynku wykonane zostaną metodą lekką mokra typ „
ATLAS Stopter”. Podstawowym tynkiem wykonanego ociepleniu budynku będzie tynk mineralnym
Cermit Sn gr. 3 mm w kolorze białym , który wg. załączonej kolorystyki zostanie pomalowany farbą Atlas
Arkol S z gruntowaniem preparatem Atlas Arkol SX . Szczegółowy opis charakterystyki systemu
dociepleń wraz z wykonaniem robót budowlanych przedstawiono w pkt. 5.81 poniższego opisu zgodnie z
instrukcją ITB mocowanie płyt styropianowych poza klejeniem do podłoża należy dodatkowo wspomóc
kołkami plastykowymi w ilości 4 szt. / m2 , o długości kołków zakotwienia w elemencie ściennym min 5
cm dobrano kołki o długości 15 cm . W przypadkach naroży ścian narażonych na oddziaływanie wiatru
III strefa wiatrowa i wysokości budynku 10 m wg . analizy obliczeniowej przyjęto kołkowanie w ilości 6
szt / m2 .
W ramach prac termo-modernizacyjnych w przedmiotowym obiekcie przewiduje się Demontaż :
- Demontaż rynien i rur spustowych
- Demontaz obróbek blacharskich
- Demontaż parapetów
- Demontaż uziomów instalacji odgromowej
- Demontaż starej stolarki okiennej ( przewidzianej do wymiany)
- Odkopanie ścian piwnic /fundamentów na głębokość 1.0 m (poza elewacją frontową)
Roboty budowlane
- Docieplenie ścian zewnętrznych warstwą styropianu 12 cm oraz wykonanie tynków systemem .
- Montaż nowych parapetów wg zestawienia obróbek z blachy stal.powlekanej grub. 0,8 mm oraz obróbek blach.
- Montaż nowych rynien i rur spustowych
- Montaż nowych uziomów instalacji odgromowej
- Malowanie balustrad drewnianej odnowienie
- wykonanie izolacji przeciwwilgociowej pionowej na wysokości 1.0 m poniżej terenu
- Ocieplenie ścian fundament warstwą 10 cm styropianu twardego o zamkniętych porach
- Ułożenie opaski z płytek chodnikowych 35/35 cm dookoła budynku na szerokość jednej płytki chodnikowej na
podsypce piaskowej.
System ocieplenia ścian Atlas Stopter
Powierzchnia płyt styropianowych przed wykonaniem na nich warstwy zbrojonej powinna być równa, czysta, stabilna
i odpylona, o ile płyty po przyklejeniu byty szlifowane.
ATLAS CERMIT SN jest szlachetną, cienkowarstwową, mineralną zaprawą tynkarską przeznaczoną do ręcznego
wykonywania tynków zewnętrznych i wewnętrznych. ATLAS CERMIT SN można układać na wszystkich równych
podłożach mineralnych, takich jak beton, tynki cementowe, cementowo-wapienne, płyty gipsowo-kartonowe, oraz
na warstwach zbrojonych w systemach ociepleń budynków
6. 0 Opis kolorystyki elewacji budynku
Po wykonaniu robót budowlanych i przygotowaniu powierzchni elewacji wykonane zostaną roboty
malarskie gdzie przyjęto za podstawowa paletę barw farby silikatowe Atlas Arkol S
Powierzchnie ścian do malowania powinny być przygotowane i wykonane jak w technologii Atlas Stoper
lub technologia równoważna .Tynkowaną powierzchnię należy chronić zarówno w trakcie prac, jak i w
okresie wysychania tynku, przed bezpośrednim nasłonecznieniem, działaniem wiatru i opadów
atmosferycznych. Czas wysychania tynku, zależnie od podłoża, temperatury i wilgotności względnej
powietrza, wynosi od ok. 12 do 48 godzin. Temperatura podłoża i otoczenia. Podczas wykonywania prac
i wysychania tynku powinna wynosić od +5°C do +25°C. Otynkowaną powierzchnię można malować,
stosując dowolne farby elewacyjne (np. atlas arkol s, atlas arkol n, atlas certon l atlas arkol e).
Rozpoczęcie prac malarskich możliwe jest po upływie 2-6 tygodni od zakończenia tynkowania (zależnie
od rodzaju i koloru farby). Jedynie malowanie farbą silikatową ATLAS ARKOL S można rozpocząć po
wyschnięciu tynku, nie wcześniej jednak niż po upływie 48 godzin.
Uwaga: aby uniknąć: różnic w odcieniach barw przy zastosowaniu kolorowych tynków mineralnych, należy na jedną
powierzchnię nakładać tynk o tej samej dacie produkcji. Niniejsze informacje stanowią podstawowe wytyczne
dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej
i przepisami BHP.
8
KOLORYSTYKA
Elewacja frontowa tynk zewnętrzny wapienno- cementowy z przetarciem zaprawą szpachlową jest
malowany farbami silikatowymi wg. poniższej kolorystyki:
1) Elewacja frontowa
powierzchnia podstawowa parter boniowanie
kolor Atlas akrol 0195 jasny brąz
2) Elewacja frontowa
powierzchnia obramowań okien ,portali, gzymsy
kolor Atlas akrol 0193 jasny brąz w tonacji ciemnej
3) Elewacja frontowa
powierzchnia między boniowaniem
kolor Atlas akrol 0197 jasny brąz w tonacji jasnej
4) cokół
kolor Atlas akrol 0255 brąz
5) Elewacja Podwórzowa powierzchnia podstawowa ściany szczytowe , klatka schodowa
kolor Atlas akrol 0195 jasny brąz
6) Elewacja Podwórzowa powierzchnia podstawowa ściany podstawowe
kolor Atlas akrol 0197 jasny brąz w tonacji jasnej
7) Stolarka kolor biały
7.0 Wpływ obiektu na środowisko oraz na zdrowie ludzi
Powyższa inwestycja nie oddziaływuję swym zakresem na pogorszenie stanu istniejącego środowiska
jak i na wpływ czynnika ludzkiego .
8.0 OŚWIADCZENIE O ZGODNOŚCI WYKONANEGO PROJEKTU
Powyższy projekt budowlany remont tynków zew. z kolorystyką elewacji oraz wymiany stolarki okiennej z
wykonaniem poziomej przeciwwilgociowej oraz ocieplenia ścian podwórza, w zakresie jak wyżej opisano
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej zgodnie z z
Dz. U 03.207.2016 Prawo Budowlane Tekst jednolity ustawa z 7 VII 1994 roku oraz rozporządzenie M.I z
12. Iv 2002 roku z zmianami Dz. U. z 2006 .nr. 156.poz 1118
mgr inz. R. Raszka
inż. bud S. Serafin
II STAN ISTNIEJACY
Dokumentacja zdjęciowa
Dokumentacja zdjęciowa szczegółowa wg opinii technicznej
9
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
(na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.)
Informacje ogólne
1) Budynek mieszkalny 2-3 kondygnacyjny
(Nazwa budynku')
Cieszyn ul. Frysztacka 9 dz 26.................................................
(Adres inwestycji')
2) ZBM s p z o.o Cieszyn ul. Liburnia 2
(Imię i nazwisko oraz adres inwestora ')
3) Szczepan Serafin Cieszyn ul. 3 Maja 18
(Imię i nazwisko oraz adres projektanta sporządzającego informację ')
Część opisowa
1) Zakres robót dla całego zamierzenia budowlanego:
Remont elewacji frontowej.
- Wymiana częściowa okien
Czyszczenie tynków , remont tynków skucie i wykonanie nowych
- Drobne roboty murarskie wraz pracami tynkarskimi
- Obróbki blacharskie
- Malowanie ścian
- Wykonanie izolacji poziomej
- Docieplenie ścian elewacji podwórza
- Roboty ziemne płytkie wykopy do 1.0 m
2) Elementy zagospodarowania terenu , które mogą stwarzać zagrożenie bezpieczeństwa
i zdrowia ludzi:
- podajnik ręczny - rusztowania zewnętrzne praca na wysokości
- roboty murarskie na wysokości
- termomodernizacja budynku
- Zabudowa zwarta przylega do posesji Frysztacka 7
( Wykaz istniejących na działce obiektów budowlanych 1)
4) Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy:
4.1) Prowadzenie prac na wysokości powyżej 5m a w szczególności
- wykonywanie obróbek blacharskich , tynki malowanie ścian, termomodernizacja :
niebezpieczeństwo upadku z rusztowań Roboty pokrywcze na wysokości na wysokości :
niebezpieczeństwo upadku z rusztowań
4.2 Wykonywanie prac z udziałem dźwigu: niebezpieczeństwo związane z zerwaniem się
materiału transportowanego i uszkodzeniami dźwigu.
Nie przewiduję się ciężkiego sprzętu .............................................
(Inne zagrożenia występujące podczas realizacji robót budowlanych; określić: rodzaj, miejsce oraz czas ich
wystąpienia1)
5) Sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych
5.1) Przy wykonywaniu ścian: wszyscy pracownicy powinni być zapoznani z
przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego
2003 r. w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U. nr 47 póz. 401 rozdział 8 Rusztowania i ruchome podesty robocze, rozdział 9 - Roboty na wysokościach, rozdział 12- Roboty
murarskie i tynkarskie,
5,2) przy wykonywaniu prac : wszyscy pracownicy powinni być zapoznani z przepisami
zawartymi w rozporządzeniu j.w.; Dz.U. nr 47 póz. 401 rozdział 9 Roboty na wysokościach, 17 - Roboty dekarskie i izolacyjne
5,3 Przy wykonywaniu prac z użyciem dźwigu: wszyscy pracownicy powinni być
zapoznani z przepisami zawartymi w rozporządzeniu j.w.; Dz.U.nr 47 póz.401 rozdział 7
Maszyny i inne urządzenia techniczne
6) Wykaz środków technicznych i organizacyjnych zapobiegającym niebepieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia
10
6.1)Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy ( sporządza
kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów:
najbliższego punktu lekarskiego
straży pożarnej
posterunku Policji
6.2) W pomieszczeniu socjalnym oznaczonym na planie j/w umieścić punkty
pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników
6.3) Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na
planie j/w
6.4) Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w
6.5) Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w
pomieszczeniu socjalnym oznaczonym na planie j/w
6.6) Ogrodzenie terenu budowy wykonać o wys. min l,5m ,oznakować na planie j/w
6.8) Rozmieścić tablice ostrzegawcze,
6.14) Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę
ewakuacyjną i oznaczyć na planie j/w
................................................................................................
