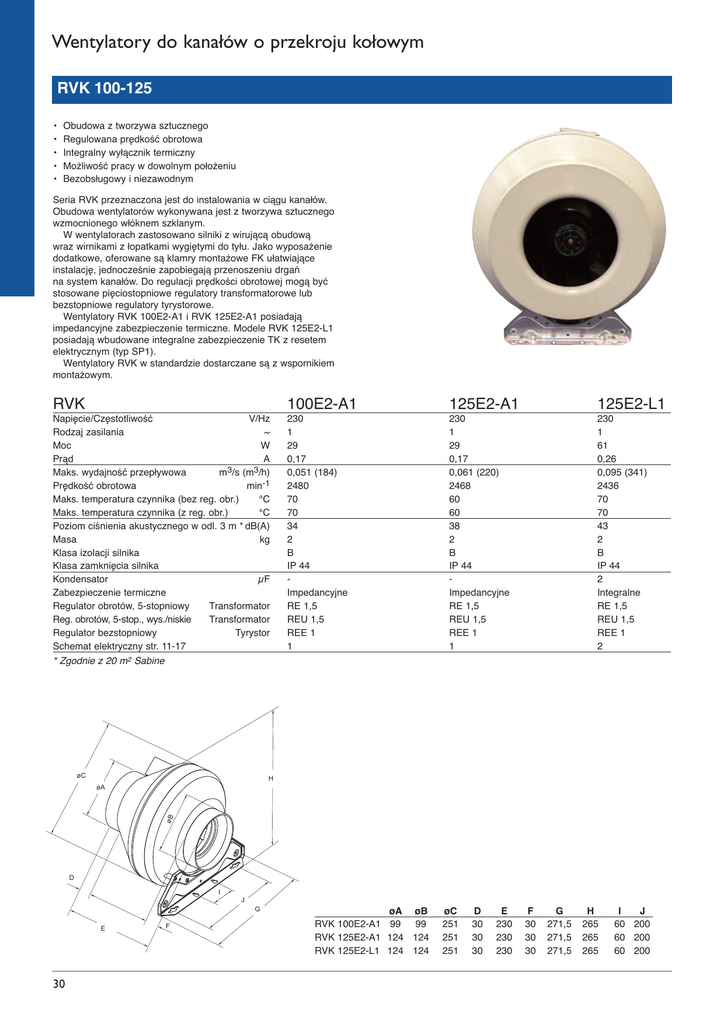

Wentylatory do kanałów o przekroju kołowym
RVK 100-125
•
•
•
•
•
Obudowa z tworzywa sztucznego
Regulowana prędkość obrotowa
Integralny wyłącznik termiczny
Możliwość pracy w dowolnym położeniu
Bezobsługowy i niezawodnym
Seria RVK przeznaczona jest do instalowania w ciągu kanałów.
Obudowa wentylatorów wykonywana jest z tworzywa sztucznego
wzmocnionego włóknem szklanym.
W wentylatorach zastosowano silniki z wirującą obudową
wraz wirnikami z łopatkami wygiętymi do tyłu. Jako wyposażenie
dodatkowe, oferowane są klamry montażowe FK ułatwiające
instalację, jednocześnie zapobiegają przenoszeniu drgań
na system kanałów. Do regulacji prędkości obrotowej mogą być
stosowane pięciostopniowe regulatory transformatorowe lub
bezstopniowe regulatory tyrystorowe.
Wentylatory RVK 100E2-A1 i RVK 125E2-A1 posiadają
impedancyjne zabezpieczenie termiczne. Modele RVK 125E2-L1
posiadają wbudowane integralne zabezpieczenie TK z resetem
elektrycznym (typ SP1).
Wentylatory RVK w standardzie dostarczane są z wspornikiem
montażowym.
RVK
100E2-A1
125E2-A1
125E2-L1
Napięcie/Częstotliwość
V/Hz
Rodzaj zasilania
~
Moc
W
Prąd
A
Maks. wydajność przepływowa
m3/s (m3/h)
Prędkość obrotowa
min-1
Maks. temperatura czynnika (bez reg. obr.)
°C
Maks. temperatura czynnika (z reg. obr.)
°C
Poziom ciśnienia akustycznego w odl. 3 m * dB(A)
Masa
kg
Klasa izolacji silnika
Klasa zamknięcia silnika
Kondensator
µF
Zabezpieczenie termiczne
Regulator obrotów, 5-stopniowy
Transformator
Reg. obrotów, 5-stop., wys./niskie
Transformator
Regulator bezstopniowy
Tyrystor
Schemat elektryczny str. 11-17
230
1
29
0,17
0,051 (184)
2480
70
70
34
2
B
IP 44
Impedancyjne
RE 1,5
REU 1,5
REE 1
1
230
1
29
0,17
0,061 (220)
2468
60
60
38
2
B
IP 44
Impedancyjne
RE 1,5
REU 1,5
REE 1
1
230
1
61
0,26
0,095 (341)
2436
70
70
43
2
B
IP 44
2
Integralne
RE 1,5
REU 1,5
REE 1
2
* Zgodnie z 20 m2 Sabine
øC
H
øB
øA
D
I
J
G
E
30
F
øA øB
RVK 100E2-A1 99
99
RVK 125E2-A1 124 124
RVK 125E2-L1 124 124
øC
251
251
251
D
30
30
30
E
230
230
230
F
30
30
30
G
271,5
271,5
271,5
H
265
265
265
I
J
60 200
60 200
60 200
Wentylatory do kanałów o przekroju kołowym
RVK 125E2-A1
RVK 100E2-A1
FK str. 474
SG str. 476
VK str. 476
IGK str. 477
RVK 125E2-A1
RVK 100E2-A1
Częstotliwości środkowe pasma, Hz
Hz Tot 63 125 250 500 1k 2k 4k
dB(A) 62 39 57 57 57 51 44 39
LwA Kanał
LwA Otoczenie dB(A) 41 1 11 30 37 37 34 25
Z tłumikiem LDC 100-600
LwA Kanał
dB(A) 55 35 54 46 33 15 0 5
Punkt pomiarowy: qv = 0,028 m3/s, Ps = 93 Pa
8k
27
14
10
Częstotliwości środkowe pasma, Hz
Hz Tot 63 125 250 500 1k 2k 4k
dB(A) 63 36 56 57 60 52 46 41
LwA Kanał
LwA Otoczenie dB(A) 45 12 15 28 42 37 36 27
Z tłumikiem LDC 125-600
LwA Kanał
dB(A) 54 33 53 48 37 22 6 19
Punkt pomiarowy: qv = 0,035 m3/s, Ps = 85 Pa
8k
33
28
19
RSK str. 474
LDC str. 469
FFR str. 470
CB str. 471
RE str. 454
RVK 125E2-L1
Częstotliwości środkowe pasma, Hz
Hz Tot 63 125 250 500 1k 2k 4k
dB(A) 70 49 66 64 65 59 55 52
LwA Kanał
LwA Otoczenie dB(A) 50 23 37 36 48 43 43 35
Z tłumikiem LDC 125-600
LwA Kanał
dB(A) 64 46 63 55 42 29 15 30
Punkt pomiarowy: qv = 0,037 m3/s, Ps = 226 Pa
8k
42
23
REU str. 454
28
REE str. 457
31
