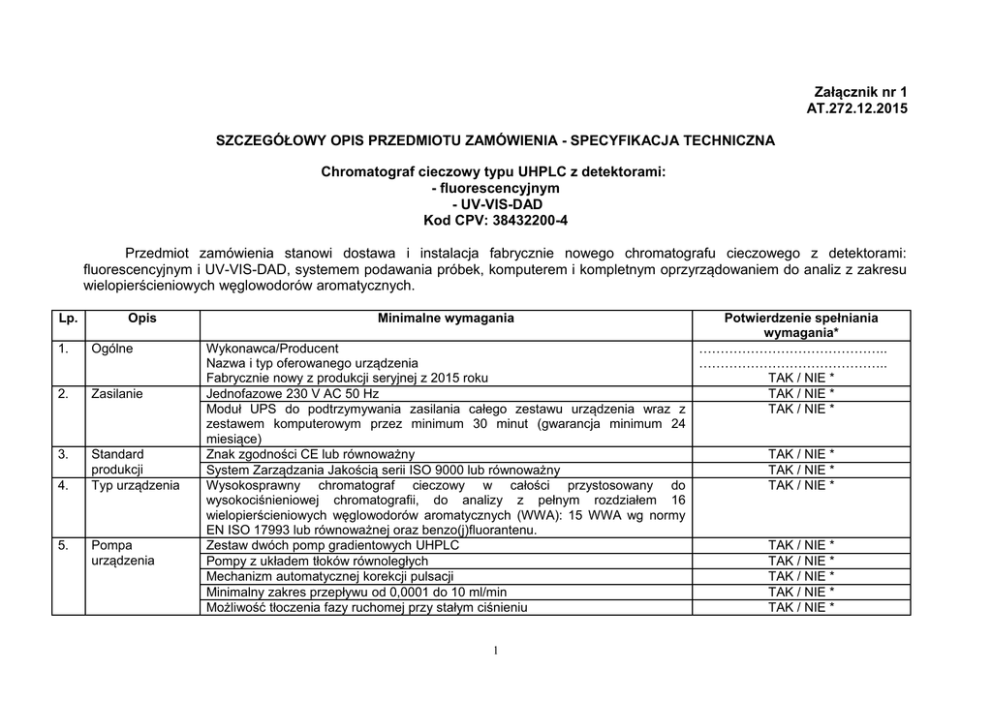

WIOŚ w Katowicach

Załącznik nr 1
AT.272.12.2015
SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA - SPECYFIKACJA TECHNICZNA
Chromatograf cieczowy typu UHPLC z detektorami:
- fluorescencyjnym
- UV-VIS-DAD
Kod CPV: 38432200-4
Przedmiot zamówienia stanowi dostawa i instalacja fabrycznie nowego chromatografu cieczowego z detektorami:
fluorescencyjnym i UV-VIS-DAD, systemem podawania próbek, komputerem i kompletnym oprzyrządowaniem do analiz z zakresu
wielopierścieniowych węglowodorów aromatycznych.
Lp.
Opis
1.
Ogólne
2.
Zasilanie
3.
Standard
produkcji
Typ urządzenia
4.
5.
Pompa
urządzenia
Minimalne wymagania
Wykonawca/Producent
Nazwa i typ oferowanego urządzenia
Fabrycznie nowy z produkcji seryjnej z 2015 roku
Jednofazowe 230 V AC 50 Hz
Moduł UPS do podtrzymywania zasilania całego zestawu urządzenia wraz z
zestawem komputerowym przez minimum 30 minut (gwarancja minimum 24
miesiące)
Znak zgodności CE lub równoważny
System Zarządzania Jakością serii ISO 9000 lub równoważny
Wysokosprawny chromatograf cieczowy w całości przystosowany do
wysokociśnieniowej chromatografii, do analizy z pełnym rozdziałem 16
wielopierścieniowych węglowodorów aromatycznych (WWA): 15 WWA wg normy
EN ISO 17993 lub równoważnej oraz benzo(j)fluorantenu.
Zestaw dwóch pomp gradientowych UHPLC
Pompy z układem tłoków równoległych
Mechanizm automatycznej korekcji pulsacji
Minimalny zakres przepływu od 0,0001 do 10 ml/min
Możliwość tłoczenia fazy ruchomej przy stałym ciśnieniu
1
Potwierdzenie spełniania
wymagania*
……………………………………..
……………………………………..
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
6.
7.
8.
9.
Maksymalne dopuszczalne ciśnienia minimum 1300 bar
Funkcja przemywania tłoków
Czujnik wycieku fazy ruchomej
Precyzja przepływu nie gorsza niż 0,07 % RSD
Dokładność przepływu nie gorsza niż 1 %
Mieszalnik gradientu o objętości nie większej niż 100µl
Ograniczniki wysokiego i niskiego ciśnienia
Minimum 4-składnikowy selektor faz w przynajmniej jednej z pomp
Minimum dwie butle na odpady o objętości 5 litrów wraz z filtrami na opary
Zestaw
Minimum 5 kanałów
odgazowujący
Objętość wewnętrzna kanału maksymalnie 400 µl
Automatyczny
Zakres ciśnień do minimum 1300 bar
podajnik próbek
Taca na co najmniej 100 fiolek 2 ml
Termostatowanie w zakresie minimum 4 do 40 0C
Minimalny zakres nastrzyku 0,1 do 50 µl
Dokładność objętości dozowanej nie gorsza niż 1 %
Precyzja objętości dozowanej nie gorsza niż 0,25% RSD
Współczynnik przeniesienia nie gorszy niż 0,0015%
Funkcja automatycznego rozcieńczania próbek
Funkcja automatycznej krzywej kalibracyjnej
Dodatkowa – zapasowa taca na co najmniej 100 fiolek 2 ml
Minimum 300 fiolek 2 ml z nakrętkami i septami Silikon/PTFE
Termostat
do Na minimum 6 kolumn o długości 30 cm
kolumn
Zakres temperatur od 10 0C poniżej temperatury otoczenia do minimum 800C
Detektor
Zakres pracy wzbudzenia i emisji nie węższy niż 200 do 750 nm
fluorescencyjny
Czułość S/N dla piku Ramanowskiego wody nie mniejsza niż 19000:1 wg ASTM
Dokładność długości fali nie gorsza niż 2 nm
Powtarzalność długości fali nie gorsza niż 0,2nm
Sprawdzanie dokładności nastawienia długości fali
Programowanie zmiany w czasie długości fali wzbudzenia i emisji w minimum 30
krokach
Cela pomiarowa termostatowana w zakresie nie węższym niż od 10 0C poniżej
temperatury otoczenia do minimum 400C
Objętość celi pomiarowej nie większa niż 12 µl z możliwością pracy do 2 MPa
2
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
10.
11.
12.
13.
Detektor UV-VIS- Zakres pomiarowy minimum od 190 do 800 nm
DAD
Minimum dwie szerokości szczeliny, w tym jedna nie szersza niż 8 nm, druga nie
szersza niż 1,2 nm
Dokładność długości fali nie gorsza niż 1 nm
Precyzja długości fali nie gorsza niż 0,1 nm
Poziom szumu nie gorszy niż 6x10-6 AU
Dryft nie gorszy niż 5x10-4 AU/h
Cela pomiarowa termostatowana w zakresie nie węższym niż od 5 0C poniżej
temperatury otoczenia do minimum 500C
Cela przepływowa sami-mikro termostatowana
Sterowanie pracą Oprogramowanie w pełni sterujące systemem, pozwalające na zbieranie,
opracowywanie danych, ich przechowywanie, tworzenie i drukowanie raportów
System sterujący pracą urządzenia poprzez połączenie przewodowe z zestawem
urządzenia, które będzie zainstalowane w sąsiadującym pomieszczeniu: zestaw
komputerowy: procesor nie gorszy niż i5, pamięć RAM nie mniej niż 16 GB, HDD
minimum 500 GB, nagrywarka DVD, system operacyjny Windows, monitor LCD
minimum 24 cale, drukarka kolorowa, laserowa, pakiet Office, myszka optyczna,
klawiatura
Stanowisko do obróbki danych i obliczania wyników: zestaw komputerowy:
procesor nie gorszy niż i5, pamięć RAM nie mniej niż 16 GB, HDD minimum 500
GB, nagrywarka DVD, system operacyjny Windows, monitor LCD minimum 24 cale,
drukarka kolorowa, laserowa, pakiet Office, myszka optyczna, klawiatura
Wyposażenie
Taca ochronna na rozpuszczalniki, minimum 6 butli szklanych o objętości 1 litr z
dodatkowe
nakrętkami i uszczelkami
Zestaw minimum dwóch różnych kolumn UHPLC do oznaczania WWA wraz z
przedkolumną i uchwytem na przedkolumnę
Pakiet części zużywających się: tłoki, uszczelki, lampy i inne zużywające się
materiały wystarczające na 24 miesiące pracy w czasie gwarancji.
Dostawa
Dostawa, instalacja i uruchomienie wszystkich elementów na terenie Delegatury
WIOŚ w Częstochowie
Gwarancja minimum 24 miesiące od daty instalacji
Serwis gwarancyjny i pogwarancyjny z możliwością dokonywania napraw w
siedzibie Delegatury WIOŚ w Częstochowie, obsługa serwisowa w języku polskim
Minimum 2 przeglądy serwisowe w okresie gwarancji wraz z niezbędną wymianą
części zużywających się
3
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
TAK / NIE *
Szkolenie maksimum 4 pracowników w zakresie obsługi, konfiguracji parametrów
pracy, rejestracji i zarządzania danymi, konserwacji – wszystko w języku polskim,
minimum 2 dni z możliwością podziału na pojedyncze dni w terminach
uzgodnionych z Zamawiającym
Szkolenie potwierdzone certyfikatem
Szkolenie aplikacyjne w siedzibie Delegatury WIOŚ w Częstochowie z dobraniem
przez Dostawcę parametrów pracy urządzenia, aby zapewniały pełny rozdział 16
wielopierścieniowych węglowodorów aromatycznych (WWA): 15 WWA wg normy
EN ISO 17993 lub równoważnej oraz benzo(j)fluorantenu, minimum 2 dni z
możliwością podziału na pojedyncze dni w terminach uzgodnionych z
Zamawiającym
Szkolenie potwierdzone certyfikatem
Dostęp do bezpłatnych konsultacji w okresie trwania gwarancji w języku polskim
Pełna dokumentacja techniczna w języku angielskim lub polskim potwierdzająca,
że urządzenie spełnia wszystkie wymagania techniczne Zamawiającego. Instrukcje
obsługi w języku polskim do obsługi urządzenia, detektorów, oprogramowania. Cała
dokumentacja w formie drukowanej oraz w formie elektronicznej.
Dostawa, instalacja i uruchomienie w terminie maksymalnie 40 dni od podpisania
umowy
Serwis pogwarancyjny zapewniający dostępność części minimum przez 5 lat
* Niepotrzebne skreślić
Podpis Wykonawcy
……………………………………..
