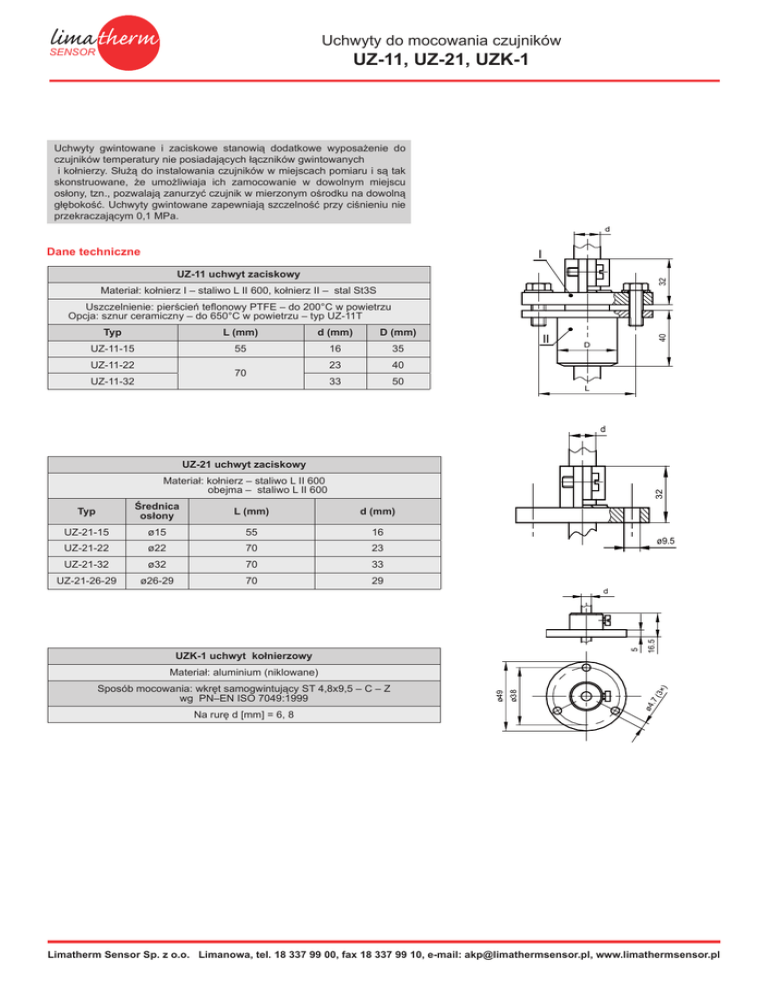

UZ-11, UZ-21, UZK-1

Uchwyty do mocowania czujników
SENSOR
UZ-11, UZ-21, UZK-1
Uchwyty gwintowane i zaciskowe stanowią dodatkowe wyposażenie do
czujników temperatury nie posiadających łączników gwintowanych
i kołnierzy. Służą do instalowania czujników w miejscach pomiaru i są tak
skonstruowane, że umożliwiaja ich zamocowanie w dowolnym miejscu
osłony, tzn., pozwalają zanurzyć czujnik w mierzonym ośrodku na dowolną
głębokość. Uchwyty gwintowane zapewniają szczelność przy ciśnieniu nie
przekraczającym 0,1 MPa.
d
Dane techniczne
l
32
UZ-11 uchwyt zaciskowy
Materiał: kołnierz I – staliwo L II 600, kołnierz II – stal St3S
Typ
L (mm)
d (mm)
D (mm)
UZ-11-15
55
16
35
UZ-11-22
70
UZ-11-32
23
40
33
50
ll
40
Uszczelnienie: pierścień teflonowy PTFE – do 200°C w powietrzu
Opcja: sznur ceramiczny – do 650°C w powietrzu – typ UZ-11T
D
L
d
UZ-21 uchwyt zaciskowy
32
Materiał: kołnierz – staliwo L II 600
obejma – staliwo L II 600
L (mm)
d (mm)
UZ-21-15
ø15
55
16
UZ-21-22
ø22
70
23
UZ-21-32
ø32
70
33
UZ-21-26-29
ø26-29
70
29
ø9.5
d
5
Średnica
osłony
UZK-1 uchwyt kołnierzowy
16.5
Typ
(3×
ø49
ø4
.7
Na rurę d [mm] = 6, 8
ø38
Sposób mocowania: wkręt samogwintujący ST 4,8x9,5 – C – Z
wg PN–EN ISO 7049:1999
)
Materiał: aluminium (niklowane)
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Uchwyty do mocowania czujników
SENSOR
UZ-11, UZ-21, UZK-1
Kod wyrobu
Typ uchwytu
1
UZ-21, UZ-11, UZ-11T
zaciskowy
UZK-1
kołnierzowy (tylko d [mm]: 6-10)
Średnica rury d
22
2
22 mm
inne parametry wg uzgodnień
2
1
UZ
–
–
Przykład zamówienia:
UZ-11–22
