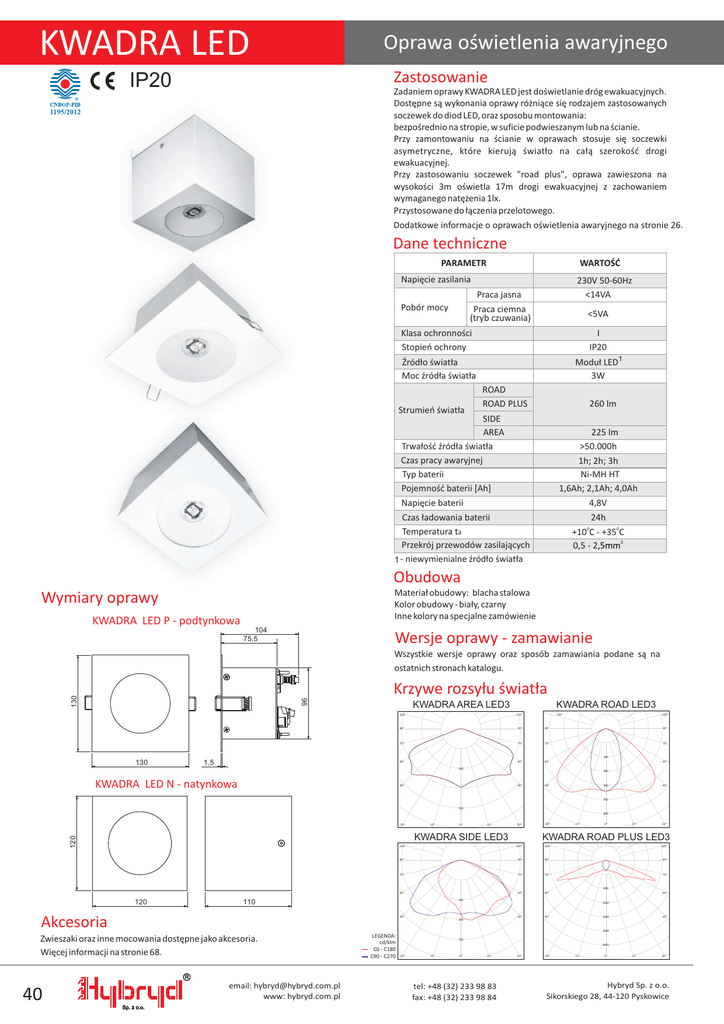

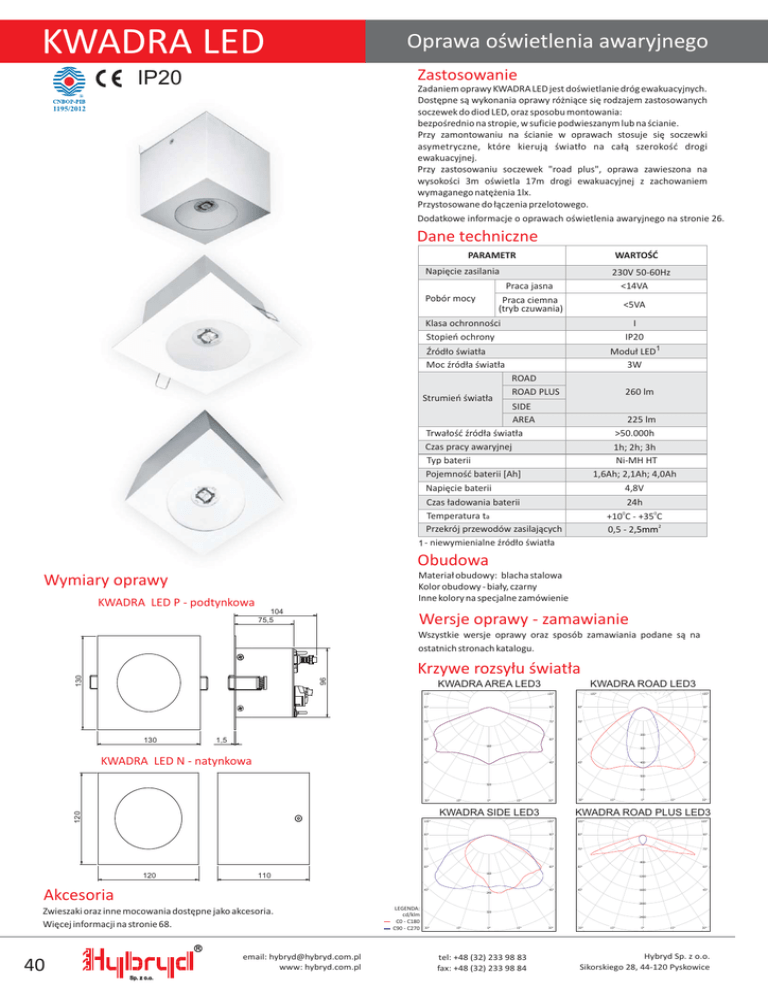

KWADRA LED
Oprawa oœwietlenia awaryjnego
Zastosowanie
IP20
Zadaniem oprawy KWADRA LED jest doœwietlanie dróg ewakuacyjnych.
Dostêpne s¹ wykonania oprawy ró¿ni¹ce siê rodzajem zastosowanych
soczewek do diod LED, oraz sposobu montowania:
bezpoœrednio na stropie, w suficie podwieszanym lub na œcianie.
Przy zamontowaniu na œcianie w oprawach stosuje siê soczewki
asymetryczne, które kieruj¹ œwiat³o na ca³¹ szerokoœæ drogi
ewakuacyjnej.
Przy zastosowaniu soczewek "road plus", oprawa zawieszona na
wysokoœci 3m oœwietla 17m drogi ewakuacyjnej z zachowaniem
wymaganego natê¿enia 1lx.
Przystosowane do ³¹czenia przelotowego.
1195/2012
Dodatkowe informacje o oprawach oœwietlenia awaryjnego na stronie 26.
Dane techniczne
PARAMETR
WARTOή
Napiêcie zasilania
230V 50-60Hz
<14VA
Praca jasna
Praca ciemna
(tryb czuwania)
Pobór mocy
<5VA
Klasa ochronnoœci
Stopieñ ochrony
I
IP20
ród³o œwiat³a
Moc Ÿród³a œwiat³a
Modu³ LED1
3W
Strumieñ œwiat³a
ROAD
ROAD PLUS
260 lm
SIDE
AREA
Trwa³oœæ Ÿród³a œwiat³a
Czas pracy awaryjnej
Typ baterii
PojemnoϾ baterii [Ah]
Napiêcie baterii
225 lm
>50.000h
1h; 2h; 3h
Ni-MH HT
1,6Ah; 2,1Ah; 4,0Ah
4,8V
Czas
baterii
Czas³adowania
³adowania
baterii
Temperatura ta
Przekrój przewodów zasilaj¹cych
1 - niewymienialne Ÿród³o œwiat³a
24h
+100C - +350C
0,5 - 2,5mm2
Obudowa
Materia³ obudowy: blacha stalowa
Kolor obudowy - bia³y, czarny
Inne kolory na specjalne zamówienie
Wymiary oprawy
KWADRA LED P - podtynkowa
104
75,5
Wersje oprawy - zamawianie
Wszystkie wersje oprawy oraz sposób zamawiania podane s¹ na
ostatnich stronach katalogu.
96
130
Krzywe rozsy³u œwiat³a
KWADRA AREA LED3
KWADRA ROAD LED3
105°
105°
105°
90°
90°
90°
75°
75°
75°
60°
60°
60°
105°
90°
75°
200
130
1,5
60°
160
300
KWADRA LED N - natynkowa
45°
45°
400
45°
45°
500
320
600
30°
15°
0°
15°
30°
120
KWADRA SIDE LED3
30°
15°
0°
15°
30°
KWADRA ROAD PLUS LED3
105°
105°
105°
105°
90°
90°
90°
90°
75°
75°
75°
60°
60°
60°
75°
800
120
60°
160
110
1200
Akcesoria
45°
45°
1600
45°
45°
240
2000
Zwieszaki oraz inne mocowania dostêpne jako akcesoria.
Wiêcej informacji na stronie 68.
LEGENDA:
cd/klm
C0 - C180
C90 - C270
320
2400
30°
15°
0°
15°
30°
30°
15°
0°
15°
30°
R
email: [email protected]
www: hybryd.com.pl
40
Sp. z o.o.
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Oprawy oœwietlenia awaryjnego - dane do zamówienia
KWADRA LED
Typ bry³y
Typ
Wykonanie
fotometrycznej obudowy
Oprawa
KWADRA
ROAD
ROAD PLUS
AREA
SIDE
N
P
Taw [h]
Tryb pracy
ród³o
œwiat³a
Moc [W]
1
2
3
C
J
N
LED
3
Tryb pracy
ród³o
œwiat³a
Moc [W]
C
LED
2
AT
CT
CB
CB-MA
BU-MA
Kolor obudowy
(Kod RAL)
9010
9005*
9006*
Przyk³ad tworzenia nazwy: KWADRA AREA N CT 2J LED3 9010
ORBIT LED
Oprawa
Typ bry³y
fotometrycznej
ORBIT
ROAD
ROAD PLUS
AREA
SIDE
Wykonanie Taw [h]
ST
AT
CB
1
2
3
Przyk³ad tworzenia nazwy: ORBIT AREA AT 2C LED2
Oprawa standardowo w kolorze bia³ym.
H-207 TELESTO
Oprawa
Wykonanie
Moc
Taw [h]
Tryb pracy
H-207 TELESTO
ST
1x11W
1
C
AT
2x11W
2
J
CT
1x28W
3
CB
Przyk³ad tworzenia nazwy: H-207 TELESTO CT 2x11W 1C
H-207 SUPERNOVA
Oprawa
Wykonanie
Moc
Taw [h]
Tryb pracy
H-207 SUPERNOVA
ST
2x18W
1
C
AT
1x36W
2
J
CT
2x36W
3
CB
Mocowanie
C33
Zakres
temperatur
T
1x58W
2x58W
Przyk³ad tworzenia nazwy: H-207 SUPERNOVA CT 1x58W 1C
Legenda - strona 63
R
email: [email protected]
www: hybryd.com.pl
62
Sp. z o.o.
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Oprawy oœwietlenia awaryjnego - dane do zamówienia
Oprawa
Typ obudowy
Wykonanie
Moc
Taw [h]
Tryb pracy
SFERA
N
ST
1x18W
2
J
P
AT
2x18W
CT
1x26W
CB
2x26W
SFERA
1x32W
Przyk³ad tworzenia nazwy: SFERA N CT 2x18W 2J
Oprawa
Typ obudowy
Wykonanie
Moc
Taw [h]
Tryb pracy
SQUARE
N
ST
4x14W
2
J
P
AT
4x18W
CT
2x36W
SQUARE
CB
Przyk³ad tworzenia nazwy: SQUARE P AT 4x18W 2J
Legenda:
Typ bry³y fotometrycznej: patrz indywidualne karty produktów.
WielkoϾ oprawy:
Puste pole – ma³a
D – du¿a.
Typ oprawy lub klosz:
N – natynkowa
P – podtynkowa
DW – oprawa dwustronna b¹dŸ klosz dwustronny.
Wykonanie:
ST – standard
AT – autotest
CT – centraltest
CB – centralna bateria,
CB-MA – centralna bateria z wbudowanym modu³em adresowym,
CB-MP – centralna bateria z wbudowanym modu³em prze³¹czaj¹cym,
CB-MAP – centralna bateria z wbudowanym modu³em adresowo-prze³¹czaj¹cym,
BU-MA – zasilanie buforowe.
Taw [h] - czas pracy awaryjnej: nie definiuje siê dla wszystkich wykonañ CB.
Tryb pracy:
C – ciemny
J – jasny
N – nocny (tylko dla wykonania CT).
Zdefiniowany dla wykonañ ST, AT, CT, CB-MA (oprawy LED) i CB-MAP (oprawy œwietlówkowe).
Zakres temperatur:
Puste pole - standardowy zakres temperatur
T – oprawa o rozszerzonym zakresie temperatur (patrz dane techniczne) z wbudowanym
termostatem H-323 (bateri¹ termostatyzowan¹).
Kolor obudowy: pola oznaczone * dostêpne na specjalne zamówienie – wyd³u¿ony czas dostawy.
R
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
email: [email protected]
www: hybryd.com.pl
63
Sp. z o.o.
Akcesoria do opraw oœwietlenia awaryjnego
Zestaw mocowania C101
Zestaw mocowania przeznaczony do zwieszania opraw PRYMAT,
PRIMOS i HERKULES-P.
UWAGA!
Linki b¹dŸ ³añcuszki nale¿y zamawiaæ osobno.
Zestaw mocowania C102
Zestaw mocowania przeznaczony do zwieszania oprawy KWADRA N.
UWAGA!
Linki b¹dŸ ³añcuszki nale¿y zamawiaæ osobno.
Zestaw mocowania C103
Zestaw mocowania przeznaczony do zwieszania oprawy PROFILIGHT C32.
UWAGA!
Linki b¹dŸ ³añcuszki nale¿y zamawiaæ osobno.
Zestaw mocowania C105
Zestaw mocowania przeznaczony do monta¿u opraw PRIMOS,
PRYMAT i HERKULES-P w sufitach podwieszanych.
Zestaw mocowania C106
Zestaw mocowania przeznaczony do monta¿u opraw PRIMOS, PRYMAT
i HERKULES-P do koryt kablowych.
Zestaw mocowania W121
Zestaw mocowania naœciennego przeznaczony dla opraw PRIMOS,
PRYMAT i HERKULES-P. Pozwala na zamontowanie oprawy na œcianie
prostopadle do niej b¹dŸ odchylaj¹c oprawê od poziomu o 15, 30, 45,
60, 75 lub 90°. Przy zastosowaniu mocowania W121 oprawa jest
skierowana do œciany krótszym bokiem.
Zestaw mocowania W122
Zestaw mocowania naœciennego przeznaczony dla opraw PRIMOS,
PRYMAT i HERKULES-P. Zestaw pozwala na zamontowanie oprawy
na œcianie prostopadle do niej b¹dŸ odchylaj¹c oprawê od poziomu
o 15, 30, 45, 60 lub 75°. Przy zastosowaniu mocowania W122 oprawa
jest skierowana do œciany d³u¿szym bokiem.
Zestaw mocowania W131
Zestaw mocowania przeznaczony do monta¿u natynkowej oprawy
KWADRA na œcianie w taki sposób, aby Ÿród³o œwiat³a skierowane by³o
ku pod³odze. Zaleca siê stosowanie oprawy z bry³¹ fotometryczn¹
typu SIDE wraz z zestawem mocowania W131.
Wzmocnienie do miêkkich sufitów
Dodatek przeznaczony dla wykonania podtynkowego oprawy
KWADRA. Umo¿liwia monta¿ oprawy w delikatnym suficie
np. sufitach wykonanych z w³ókna szklanego.
Linki, ³añcuszki
Linki stalowe, ³añcuszki ocynkowane DIN 5685-A przeznaczone do
monta¿u opraw zwieszanych.
£añcuszki dostêpne w wymiarze DIN 5685-A 1,5x12.
R
email: [email protected]
www: hybryd.com.pl
64
Sp. z o.o.
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Wykonania, funkcje
Oprawy oœwietlenia awaryjnego
Wykonania - testowanie, monitoring
ST = Standard - test pracy awaryjnej przy pomocy przycisku TEST , albo poprzez zanik zasilania;
AT = Autotest - automatyczne okresowe wykonywanie testów:
TEST A - test sprawnoœci lampy, raz w miesi¹cu;
TEST B - pomiar czasu pracy awaryjnej, raz w roku;
CT = Centraltest - wspó³praca z central¹ monitoruj¹c¹, albo z komputerem PC (pe³na adresacja opraw, wizualizacja opraw na planie obiektu,
raporty o stanie systemu), testy wywo³ywane z jednostki steruj¹cej H-300 PC lub H-302 C;
CB = Centralna Bateria - oprawa zasilana z sieci napiêciem 230V AC 50Hz, a po zaniku napiêcia sieci, napiêciem 220V DC pochodz¹cym
z centralnej baterii, oprawa posiada wbudowany statecznik (wersja oprawy LED ma wbudowany statecznik LED 220V DC oraz modu³ LED);
CB-MA – oprawa w wykonaniu CB z wbudowanym modu³em adresowym MA-02. Umo¿liwia wykrywanie stanu konkretnej oprawy na
linii w przypadku opraw œwietlówkowych, b¹dŸ dodatkowo sterowania prac¹ grupy opraw LED.
CB-MP – oprawa w wykonaniu CB z wbudowanym modu³em prze³¹czaj¹cym MP-2. Umo¿liwia sterowanie pracy podstawowej oprawy
pod³¹czonej do systemu Centralnej Baterii (tylko dla opraw œwietlówkowych).
CB-MAP – oprawa w wykonaniu CB z wbudowanym modu³em adresowo-prze³¹czaj¹cym MAP. Umo¿liwia zarówno wykrywanie stanu
konkretnej oprawy na linii, jak równie¿ sterowania prac¹ podstawow¹ z systemu centralnej baterii i zewnêtrznego ³¹cznika.
BU-MA = Zasilanie Buforowe - oprawa przeznaczona do wykorzystania z buforowymi zasilaczami 12 - 24V DC, posiada wbudowany statecznik
LED 24V DC oraz modu³ LED.
Funkcje opraw
1.Po zaniku napiêcia sieci nastêpuje automatycznie prze³¹czenie zasilania Ÿród³a œwiat³a na awaryjne z baterii akumulatorów (w wykonaniu ST, AT
i CT).
2.Sygnalizacja stanu oprawy i akumulatora (dla wykonañ ST, AT i CT).
3.Nadzór napiêcia sieci i stanu akumulatora (dla wykonañ ST, AT i CT).
4.Zabezpieczenie przed g³êbokim roz³adowaniem akumulatora (dla wykonañ ST, AT i CT).
5.Automatyczne okresowe wykonywanie testów: (dla wykonañ AT i CT).
6.Nadzór nad prac¹ Ÿród³a œwiat³a.
Sygnalizacja
Zale¿nie od wykonania oprawa wyposa¿ona jest w diody sygnalizacyjne LED:
zielona - sygnalizacja stanu akumulatora (dla ST, AT, CT);
czerwona - sygnalizacja stanu oprawy (dla AT, CT).
Szczegó³y sygnalizacji opisane zosta³y w Instrukcji Obs³ugi.
Tryb pracy
J - Jasna - œwieci przy zasilaniu z sieci. Przy braku napiêcia sieci automatycznie prze³¹cza siê w tryb pracy awaryjnej.
C - Ciemna - przy zasilaniu z sieci lampa jest w trybie czuwania, Ÿród³o œwiat³a nie œwieci. Przy braku napiêcia automatycznie prze³¹cza siê
w tryb pracy awaryjnej.
N - Nocna - tylko dla Centraltest. Lampa œwieci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali.
R
email: [email protected]
www: hybryd.com.pl
26
Sp. z o.o.
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Mocowania opraw
C12
C13*
C14*
W8
W7
C5
C6
C1*
C16
W9
W10
W1
C30
W1
C5
C24
C25
C101*
C105
C106
W15
W121
1)
W11
C18
PROFIL
CRYSTAL
W4
ALU
SPARK
W16
C26
2)
W12
W2
C25
W4
C17
W3
C7*
C2
C103
1)
C15
C32
PROFILIGHT
W17
W122
PRIMOS
HERKULES-P
PRYMAT
PRYMAT DW
AKCESORIA
zamawiane
osobno
oznaczone s¹
czerwonym
kolorem
ORBIT
C102
W131
KWADRA N
LEGENDA
KWADRA P
SUFIT STA£Y
SUFIT PODWIESZANY
SUFIT MODU£OWY
W135
OWA N14
OWA
POWER LED
W130
UWAGI
* Linki b¹dŸ ³añcuszki dostêpne
na specjalne zamówienie.
1)
Wymagany dostêp do
przestrzeni miêdzysufitowej.
2)
Wy³¹cznie dla wersji ST, CB.
OWA
ATOM LED
H-207
SUPERNOVA
TELESTO
