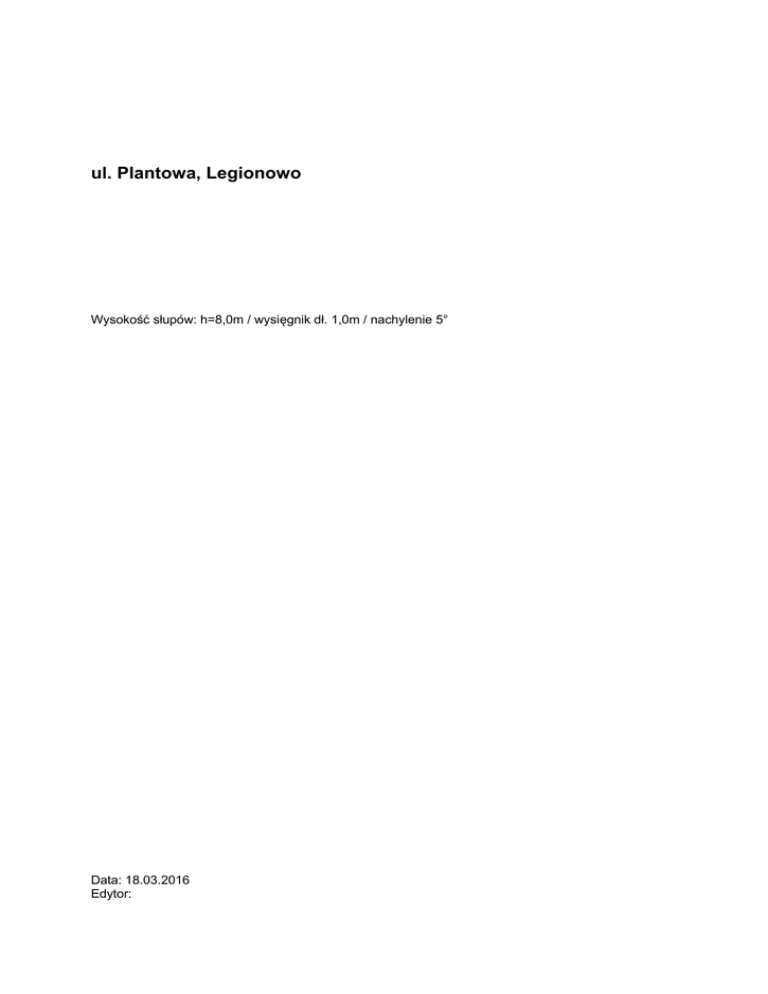

Wysokość słupów: h=8,0m / wysięgnik dł. 1,0m / nachylenie 5°
Data: 18.03.2016
Edytor:
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Spis treści
ul. Plantowa, Legionowo
Strona tytułowa projektu
Spis treści
Ulica 1
Dane planowania
Lista opraw
Wyniki szczegółowe
Pola oszacowania
Pole oszacowania Jezdnia 1
Izolinie (E)
Pole oszacowania Chodnik 1
Izolinie (E)
1
2
3
4
5
7
8
Strona 2
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Ulica 1 / Dane planowania
Profil ulicy
Chodnik 1
Jezdnia 1
(Szerokość: 2.500 m)
(Szerokość: 6.500 m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070)
Współczynnik konserwacji: 0.80
Rozmieszczenia opraw
Oprawa:
Strumień świetlny (Oprawa):
Strumień świetlny (Lampy):
Moc opraw:
Rozmieszczenie:
Odstęp słupa:
Wysokość montażu (1):
Wysokość punktu świetlnego:
Nawis (2):
Nachylenie wysięgnika (3):
Długość wysięgnika (4):
SCHREDER AMBAR 2 / 2005 / HPS 70W / 280744
5085 lm
Wartości maksymalne mocy oświetleniowej
6600 lm
przy 70°:
392 cd/klm
przy 80°:
123 cd/klm
70.0 W
jednostronnie u góry
przy 90°:
7.40 cd/klm
W każdym kierunku tworzącym podany kąt z dolną linią pionową przy
35.000 m
zainstalowanym i gotowym do użytku oświetleniu.
8.000 m
8.010 m
Rozmieszczenie spełnia wymagania klasy mocy
0.230 m
oświetleniowej G2.
5.0 °
Rozmieszczenie spełnia wymagania klasy indeksu
1.000 m
oślepiania D.6.
Strona 3
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Ulica 1 / Lista opraw
SCHREDER AMBAR 2 / 2005 / HPS 70W /
280744
Numer artykułu:
Strumień świetlny (Oprawa): 5085 lm
Strumień świetlny (Lampy): 6600 lm
Moc opraw: 70.0 W
Klasyfikacja oświetleń CIE: 100
Kod Flux CIE: 44 74 96 100 77
Wyposażenie: 1 x HPS 70W (Czynnik korekcyjny
1.000).
Strona 4
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Ulica 1 / Wyniki szczegółowe
Współczynnik konserwacji: 0.80
Skala 1:294
Lista pól oszacowania
1
Pole oszacowania Jezdnia 1
Długość: 35.000 m, Szerokość: 6.500 m
Siatka: 12 x 6 Punkty
Przynależne elementy uliczne: Jezdnia 1.
Nawierzchnia: R3, q0: 0.070
Wybrana klasa oświetleniowa: ME5
Wartości rzeczywiste według obliczenia:
Wartości zadane według klasy:
Spełnione/nie spełnione:
(Wszystkie wymagania fotometryczne zostały spełnione.)
Lm [cd/m²]
0.60
≥ 0.50
U0
0.35
≥ 0.35
Ul
0.68
≥ 0.40
TI [%]
13
≤ 15
SR
0.52
≥ 0.50
Strona 5
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Ulica 1 / Wyniki szczegółowe
Lista pól oszacowania
2
Pole oszacowania Chodnik 1
Długość: 35.000 m, Szerokość: 2.500 m
Siatka: 12 x 3 Punkty
Przynależne elementy uliczne: Chodnik 1.
Wybrana klasa oświetleniowa: S4
(Wszystkie wymagania fotometryczne zostały spełnione.)
Wartości rzeczywiste według obliczenia:
Wartości zadane według klasy:
Spełnione/nie spełnione:
Em [lx]
6.35
≥ 5.00
Emin [lx]
2.35
≥ 1.00
Strona 6
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Ulica 1 / Pole oszacowania Jezdnia 1 / Izolinie (E)
Wartości Lux, Skala 1 : 294
Siatka: 12 x 6 Punkty
Em [lx]
8.59
Emin [lx]
3.24
Emax [lx]
22
Emin / Em
0.377
Emin / Emax
0.147
Strona 7
ul. Plantowa, Legionowo
18.03.2016
Edytor
Telefon
faks
e-Mail
Ulica 1 / Pole oszacowania Chodnik 1 / Izolinie (E)
Wartości Lux, Skala 1 : 294
Siatka: 12 x 3 Punkty
Em [lx]
6.35
Emin [lx]
2.35
Emax [lx]
15
Emin / Em
0.370
Emin / Emax
0.154
