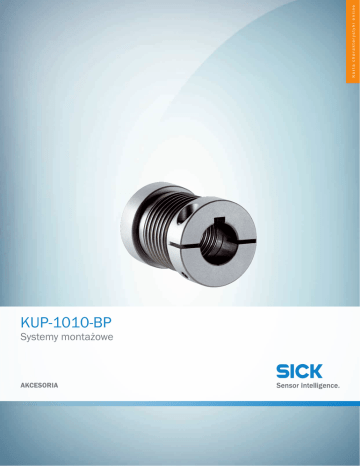

Systemy montażowe KUP-1010-BP, Karta charakterystyki online

Karta charakterystyki online
KUP-1010-BP
Systemy montażowe
AKCESORIA
KUP-1010-BP | Systemy montażowe
AKCESORIA
Typ
Nr artykułu
KUP-1010-BP
więcej wersji urządzeń i akcesoriów
2075373
www.sick.com/Systemy_montażowe
Szczegółowe dane techniczne
Dane techniczne
Grupa akcesoriów
Adapter wałka
Rodzina akcesoriów
Sprzęgła wałków
Opis
Sprzęgło mieszkowe, średnica wałka 10 mm/10 mm, maksymalne przesunięcie wałka: promieniowe +/- 0,25 mm, osiowe +/- 0,4 mm, kątowe +/- 4°; maks. prędkość obrotowa 10 000 obr/
min, od –30° do +120°C, maks. moment obrotowy 80 Ncm; materiał: mieszek ze stali nierdzewnej, piasty zaciskowe z aluminium, do użytku z wpustami pasowanymi
Cecha wyróżniająca
Maksymalne przesunięcie wałka: promieniowe +/- 0,25 mm, osiowe +/- 0,4 mm, kątowe
+/- 4°; maks. prędkość obrotowa 10 000 obr/min, od –30° do +120°C, maks. moment obrotowy 80 Ncm; materiał: mieszek ze stali nierdzewnej, piasty z aluminium
Klasyfikacje
ECl@ss 5.0
23031090
ECl@ss 5.1.4
23031090
ECl@ss 6.0
23031090
ECl@ss 6.2
23031090
ECl@ss 7.0
23031090
ECl@ss 8.0
23031090
ECl@ss 8.1
23031090
ECl@ss 9.0
23031090
UNSPSC 16.0901
31163014
Rysunek wymiarowy (Wymiary w mm)
3 JS9 (+0.012
) (2x) (0.12 JS9)
- 0.012
A-A (2:1)
(2x) (0.25)
6.4 +0.1
-0
A
Ø 10 H8 (0.39)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Ø 10 H8 (0.39)
A
B
C
D
E
F
Ø
2
(0.8 1 ±0.1
3)
A
9 (0.35)
29 ±1 (1.14)
2
AKCESORIA | SICK
Karta charakterystyki online | 2017-03-07 22:33:11
Informacje mogą ulec zmianie bez powiadomienia
