MAKING MODERN LIVING POSSIBLE

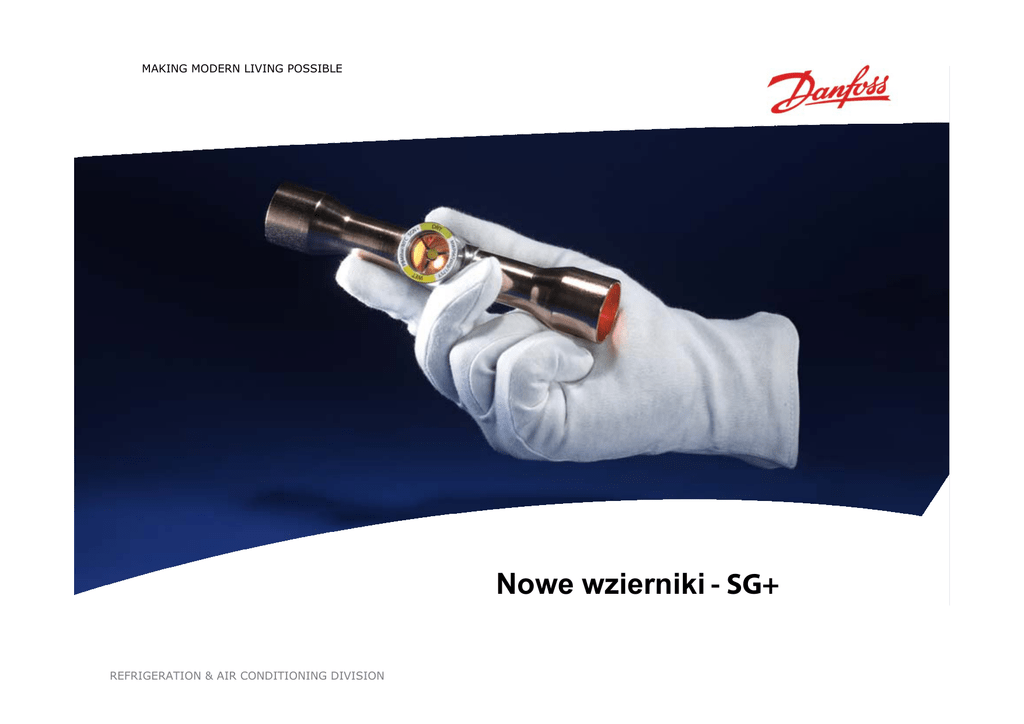

Nowe wzierniki - SG+
1
REFRIGERATION
& AIR
CONDITIONING
DIVISION
REFRIGERATION
& AIR
CONDITIONING
DIVISION
Wstęp
Wstęp
Nowa platforma wzierników Danfoss SG+ :
Przegląd oferty
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe

Wysoka niezawodność
Wysokie maksymalne ciśnienie pracy - 46 bar
Konstrukcja w pełni hermetyczna
Korpus ze stali nierdzewnej odporny na korozję
Dobra widoczność przez szkło wzierne
Łatwe do zastąpienia przez obecne SG
REFRIGERATION & AIR CONDITIONING DIVISION
2
Przegląd oferty
Nomenklatura wzierników SG+
Wstęp
Przegląd oferty
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
SG+
SG
= Wziernik
-R
= Do zbiornika
-M
= Bez wskaźnika wilgoci
-I
= Wskaźnik wilgoci (typu I)
-N
= Wskaźnik wilgoci (typu N)
-S
= Siodłowy
Argumenty
handlowe
Nowa nazwa
Stara nazwa
SGM+
SG
SGN+
SGN (SGH)
SGI+
SGI
SGRM+
SGR
SGRN+
SGRN (SGRH)
SGRI+
SGRI
SGS (bez zmian)
Wersja siodłowa
3
Przegląd oferty– Różne przyłącza
Wstęp
Przegląd oferty
Do lutowania – korpus ze stali nierdzewnej z przyłączami miedzianymi
SGI+, SGN+ oraz SGM+
Lutowane ODF x ODF
(Lutowane ODF x ODM)
Zalety
Charakterystyka
Zapewnienie
jakości
Wersja śrubunkowa – wykonana w całości ze stali nierdzewnej
gwint zewnętrzny x zewnętrzny
Zastosowania
Argumenty
handlowe
Wersja śrubunkowa – wykonana w całości ze stali nierdzewnej
Gwint zewnętrzny x wewnętrzny
Uszczelnienie czołowe zewn. x wewn.
Wersja wkręcana - wykonana w całości ze stali nierdzewnej
SGRI+, SGRN+ i SGRM+
4
Zalety – Łatwa zamiana za stare modele
Wstęp
Przegląd oferty
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Wszystkie wielkości są analogiczne do starego typoszeregu SG.
Identyczne ilości w opakowaniach zbiorczych.
Nowe numery kodowe: 014-1234 „myślnik” jest zamieniony
przez „F” 014F1234.
SGN+/SGRN+ pokrywają szerszy zakres zastosowań (SGH/SGRH
- na R410A - są zastąpione przez SGN+/SGRN+).
Argumenty
handlowe
5
Zalety – W pełni hermetyczne
Wstęp
Połączenie stal - szkło
Przegląd oferty
Spawane laserowo
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
Nowa hermetyczna konstrukcja
Technologia łączenia szkła bezpośrednio ze stalą
Korpus spawany laserowo
Szczelność testowana helem
6
Zalety – Wysoka niezawodność
Wstęp
Przegląd oferty
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
Niezawodne procesy – spawanie laserowe oraz łączenie stal –
szkło zapewnia szczelność oraz wytrzymałość (do 300 bar).
Wolne od korozji – Korpus ze stali nierdzewnej nie jest
podatny na korozję.
Mała wrażliwość na przegrzanie – materiały oraz technologia
użyte w produkcji wzierników SG+ minimalizują ryzyko
przegrzania w procesie lutowania do rurociągu.
Atesty CE oraz UL
7
Zalety – Wysokie maksymalne ciśnienie pracy (MWP)
Wstęp
Przegląd oferty
Maksymalne ciśnienie pracy wynosi 46 bar (667 psi) dla
wszystkich modeli SG+.
SGN+ mogą pracować z czynnikiem R 410A.
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Wysokie ciśnienie rozrywające (nie doszło do rozerwania
podczas testów korpusu oraz szkła przy ciśnieniu 300 bar /
4351psi).
Argumenty
handlowe
8
Zalety – Szerokie pole widzenia
Wstęp
Przegląd oferty
Zalety
New picture
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
Poprzednie modele - SG
Nowe SG+
Szerokie pole widzenia
– O 14% większa powierzchnia widziana przez szkło wzierne
Brak możliwości wystąpienia ‘Black Eye’
– Zanieczyszczenia z układu chłodniczego nie dostają się pod etykietę, gdyż ta jest na zewnątrz.
• Test ‘Czarne oko’ ma na celu zbadanie jak zachowuje się wziernik przy długotrwałym kontakcie z
zanieczyszczeniami oraz rdzą pochodzącymi z układu.
Łatwa obserwacja stanu czynnika
– Test obserwacji polega na sprawdzeniu czy łatwo jest zweryfikować stan czynnika oraz jego poziom.
9
Zalety – Dodatkowe zabezpieczenie
Wstęp
Przegląd oferty
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
Opcjonalnie można zamówić kołpak chroniący etykietę
przed wpływami otoczenia.
10
Charakterystyka – szerokie możliwości użycia
Wstęp
Wzierniki są stosowane, aby sprawdzić:
Przegląd oferty
Stan czynnika chłodniczego – na linii cieczowej
Zalety
Przepływ oleju na linii powrotnej z odolejacza
Charakterystyka
Stan zawilgocenia czynnika chłodniczego
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
Nowa platforma SG+
SGM+
SGRM+
Wziernik bez wskaźnika wilgoci, stosowany do monitorowania poziomu oleju w
sprężarce oraz stan i poziom czynnika z zbiorniku.
SGN+
SGRN+
Wziernik ze wskaźnikiem wilgoci typu N, do czynników HCFC i HFC łącznie z R410A
SGI+
SGRI+
Wziernik ze wskaźnikiem wilgoci typu I, do czynników z grup CFC oraz HCFC
11
Charakterystyka – SGM+/SGRM+ do wszystkich czynników
Wstęp
Przegląd oferty
Zalety
Typ wziernika:
SGM+ jest montowany na linii cieczowej do obserwacji czynnika;
SGRM+ jest montowany w zbiorniku oleju lub w karterze sprężarki do
monitorowania poziomu oleju oraz stanu czynnika.
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
SGM+ może być zastosowany do obserwacji:
Wrzenia czynnika na linii cieczowej (jeżeli dochłodzenie jest
niewystarczające;
Wystąpienia kwasów w układzie (olej zmienia kolor z jasno brązowego
na czarny).
SGRM+ może być zastosowany do obserwacji:
Wrzenia czynnika na linii cieczowej (jeżeli dochłodzenie jest
niewystarczające;
Poziomu oleju w sprężarce;
Wystąpienia kwasów w układzie (olej zmienia kolor z jasno brązowego
na czarny).
12
Charakterystyka – SGI+/SGRI+ do czynników CFC oraz HCFC
Wstęp
Przegląd oferty
SGI+ jest montowany na linii cieczowej do wskazywania zawartości wilgoci w
czynniku.
SGRI+ jest montowany w zbiorniku oleju lub w karterze sprężarki do wskazywania
wilgoci.
Zalety
Charakterystyka
Zawartość wilgoci ppm (części na milion)
Zapewnienie
jakości
25°C / 77°F
Suchy
(Zielony)
Zastosowania
Argumenty
handlowe
43°C / 109°F
Pośredni
Wilgotny
(Żółty)
Suchy
(Zielony)
Pośredni
Wilgotny
(Żółty)
R12
<10
10-25
>25
<35
35-65
>65
R502
<70
70-150
>150
<110
110-230
>230
R404A
<75
75-175
>175
<125
125-250
>250
R22
<150
150-300
>300
<150
150-300
>300
13
Charakterystyka – SGN+/SGRN+ do czynników HFC oraz HCFC
Wstęp
Przegląd oferty
SGN+ jest montowany na linii cieczowej do wskazywania zawartości wilgoci w
czynniku
SGRN+ jest montowany w zbiorniku oleju lub w karterze sprężarki do
wskazywania wilgoci
Zalety
Charakterystyka
Zawartość wilgoci ppm (części na milion)
25°C / 77°F
Zapewnienie
jakości
Suchy
(Zielony)
Zastosowania
Argumenty
handlowe
43°C / 109°F
Pośredni
Wilgotny
(Żółty)
Suchy
(Zielony)
Pośredni
Wilgotny
(Żółty)
R22
<30
30 -120
>120
<50
50 - 200
>200
R134A
<30
30 -100
>100
<45
45 - 170
>170
R404A
<20
20 -70
>70
<25
25 - 100
>100
R407C
<30
30 -140
>140
<60
60 - 225
>225
R507
<15
15 - 60
>60
<30
30 - 110
>110
R410A
<66
66 - 266
>266
<135
135 - 540
>540
14
Charakterystyka – SGS (siodłowy)
Wstęp
Przegląd oferty
SGS jest stosowany jako
adapter pomiędzy
SGRM+/I+/N+ a
rurociągiem.
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
Lutowany
na rurze
Wkręcany
15
Charakterystyka – dane techniczne
Wstęp
Przegląd oferty
Typ
Zalety
Charakterystyka
Czynniki chłodnicze
SGM+/SGRM+
SGI+/SGRI+
SGN+/SGRN+
wszystkie
CFC / HCFC
HFC/HCFC (R410A)
-50 ~ 80°C
(-58~175°F)
-50 ~ 80°C
(-58~175°F)
-50 ~ 80°C
(-58~175°F)
Zapewnienie
jakości
Temperatura otoczenia
Zastosowania
Maks. ciśnienie pracy
46bar
(667psi)
46bar
(667psi)
46bar
(667psi)
Argumenty
handlowe
Maks. temperatura
korpusu podczas
lutowania
230°C
(446°F)
230°C
(446°F)
230°C
(446°F)
16
Zapewnienie jakości
Wstęp
Przegląd oferty
Zalety
Charakterystyka
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
W fazie konstruowania wzierniki przeszły z powodzeniem szereg
testów wytrzymałościowych, dzięki czemu ich jakość jest nie do
podważenia.
Test
Status
Test na szczelność
Zdany
Test na wysokie ciśnienie
Zdany
Test na szok termiczny
Zdany
Test na zakres temperatury pracy
Zdany
Test lutowania
Zdany
Test „czarne oko”
Zdany
Test na drgania i uderzenia
Zdany
Test naprężeń szczątkowych
(wersja śrubunkowa)
Zdany
Test na działanie soli (2000 godzin)
Zdany
17
Zastosowania – Schemat układu
Wstęp
Przegląd oferty
Zalety
TUA termostatyczny zawór
rozprężny
Charakterystyka
EKC
sterownik
elektroniczny
Zapewnienie
jakości
Zastosowania
Argumenty
handlowe
EVR zawór elektromagnetyczny
SGN+ wziernik
GBC zawór odcinający
DML filtr odwadniacz GBC zawór odcinający
18
Argumenty handlowe – dlaczego wybieramy SG+
Wstęp
Przegląd oferty
Zalety
Zalety
Korzyści
Identyczna cena jak poprzednich modeli.
Lepszy produkt za te same pieniądze.
Zapewnienie
jakości
Uniwersalne zastosowania (łącznie z R410A).
Nie ma konieczności trzymania w magazynie różnych typów.
Maksymalne ciśnienie pracy - 46 bar.
Zastosowania
Konstrukcja ze stali nierdzewnej.
Nie korodują, większa żywotność.
Argumenty
handlowe
Większe szkło oraz etykieta umieszczona na zewnątrz.
Lepsza obserwacja czynnika, brak możliwości dostania się
zanieczyszczeń z układu pomiędzy szkło a etykietę.
Analogiczna zamiana numerów kodowych w stosunku do modeli
SG: „-” zamienia się na „F”.
Prosty dobór, te same rozmiary przyłączy, identyczne wielkości
opakowań – brak komplikacji dla klientów.
Miedziane przyłącza do lutowania.
Prostota montażu.
Konstrukcja wytrzymuje ciśnienie do 300 bar.
Wyjątkowo duży współczynnik bezpieczeństwa. SG+ jest
mocnym ogniwem instalacji.
Charakterystyka
