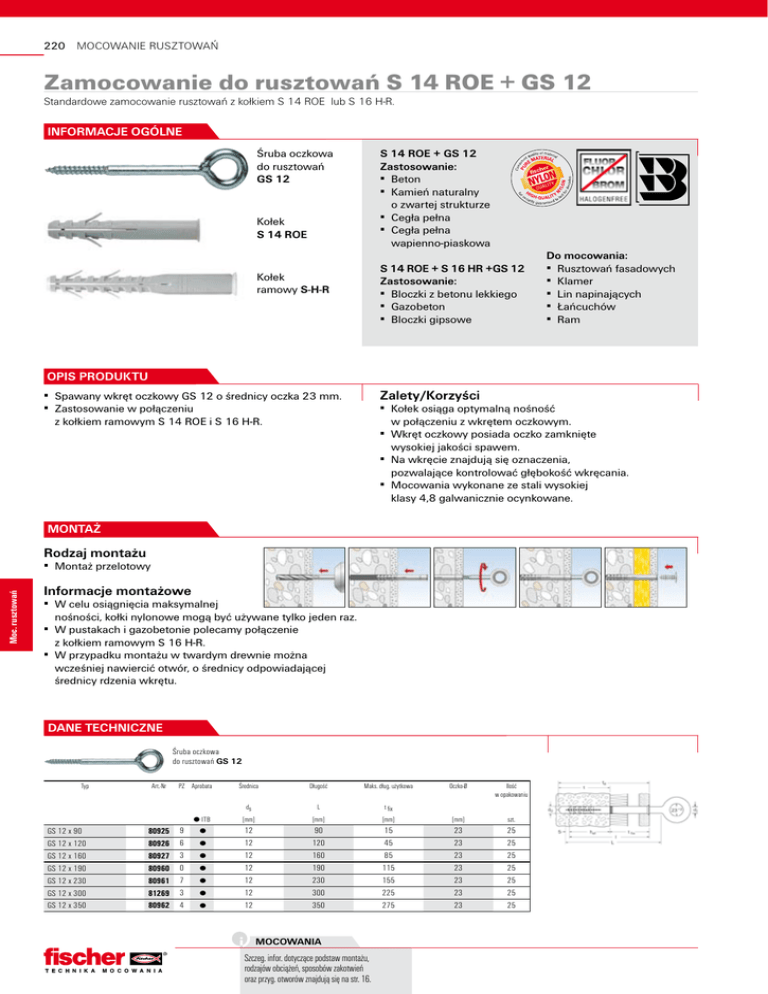

Zamocowanie do rusztowań S 14 ROE + GS 12

220 MOCOWANIE RUSZTOWAŃ
Zamocowanie do rusztowań S 14 ROE + GS 12
Standardowe zamocowanie rusztowań z kołkiem S 14 ROE lub S 16 H-R.
INFORMACJE OGÓLNE
S 14 ROE + GS 12
Zastosowanie:
▪ Beton
▪ Kamień naturalny
o zwartej strukturze
▪ Cegła pełna
▪ Cegła pełna
wapienno-piaskowa
Śruba oczkowa
do rusztowań
GS 12
Kołek
S 14 ROE
S 14 ROE + S 16 HR +GS 12
Zastosowanie:
▪ Bloczki z betonu lekkiego
▪ Gazobeton
▪ Bloczki gipsowe
Kołek
ramowy S-H-R
Do mocowania:
▪ Rusztowań fasadowych
▪ Klamer
▪ Lin napinających
▪ Łańcuchów
▪ Ram
Opis produktu
Zalety/Korzyści
▪ Spawany wkręt oczkowy GS 12 o średnicy oczka 23 mm.
▪ Zastosowanie w połączeniu
z kołkiem ramowym S 14 ROE i S 16 H-R.
▪ Kołek osiąga optymalną nośność
w połączeniu z wkrętem oczkowym.
▪ Wkręt oczkowy posiada oczko zamknięte
wysokiej jakości spawem.
▪ Na wkręcie znajdują się oznaczenia,
pozwalające kontrolować głębokość wkręcania.
▪ Mocowania wykonane ze stali wysokiej
klasy 4,8 galwanicznie ocynkowane.
MONTAŻ
Rodzaj montażu
Moc. rusztowań
▪ Montaż przelotowy
Informacje montażowe
▪ W celu osiągnięcia maksymalnej
nośności, kołki nylonowe mogą być używane tylko jeden raz.
▪ W pustakach i gazobetonie polecamy połączenie
z kołkiem ramowym S 16 H-R.
▪ W przypadku montażu w twardym drewnie można
wcześniej nawiercić otwór, o średnicy odpowiadającej
średnicy rdzenia wkrętu.
DANE TECHNICZNE
Śruba oczkowa
do rusztowań GS 12
Typ
Art.-Nr
PZ Aprobata
 ITB
GS 12 x 90
GS 12 x 120
GS 12 x 160
GS 12 x 190
GS 12 x 230
GS 12 x 300
GS 12 x 350
80925
80926
80927
80960
80961
81269
80962
9
6
3
0
7
3
4







Średnica
Długość
Maks. dług. użytkowa
Oczko-Ø
ds
[mm]
L
[mm]
t fix
[mm]
[mm]
szt.
12
12
12
12
12
12
12
90
120
160
190
230
300
350
15
45
85
115
155
225
275
23
23
23
23
23
23
23
25
25
25
25
25
25
25
MOCOWANIA
T E C H N I K A
M O C O W A N I A
Szczeg. infor. dotyczące podstaw montażu,
rodzajów obciążeń, sposobów zakotwień
oraz przyg. otworów znajdują się na str. 16.
Ilość
w opakowaniu
221
DANE TECHNICZNE
Kołek S 14 ROE
Typ
Art.-Nr
PZ Aprobata
 ITB
S 14 ROE 70
S 14 ROE 100
S 14 ROE 135
S 14 ROE 185
S 16 H 100 R
S 16 H 135 R
S 16 H 160 R
1)
1)
1)
52160
52161
52162
52164
59187
59188
59189
1
8
5
9
1
8
5
S-H-R
- kołek ramowy bez wkręta
Wiertło-Ø
Min. głęb. otw.
przy montażu
przelotowym
Min. głęb.
zakotwienia
do
[mm]
td
[mm]
hef
[mm]
14
14
14
14
16
16
16
80
110
145
195
120
155
180
70
70
70
70
90
90
90




Długość kołka
Maks. długość
użytkowa
Min. głębokość
wkręcenia
l
[mm]
t fix
[mm]
e2
[mm]
70
100
135
185
100
135
160
30
65
110
10
45
70
75
105
140
190
105
140
Ilość
w opakowaniu
szt.
25
25
25
25
50
50
50
1) Nadaje się również do śrub z gwintem metrycznym M12.
OBCIĄŻENIA
Obciążenia niszczące w [kN].
Należy uwzględnić współczynnik bezpieczeństwa.
S 14 ROE + GS 12
14.5
13.0
14.5
3.0
3.5
3.5
S 16 H R + GS 12
–
–
–
–
5.0
3.5
Moc. rusztowań
Podłoże
Beton B25
Cegła pełna Mz12
Cegła pełna wapienno-piaskowa KS12
Pustaki z betonu lekkiego Bloczki z betonu lekkiego V2
Cegła wapienno-piaskowa otworowa KSL12
Cegła kratówka HLz12
