instrukcja obsługi

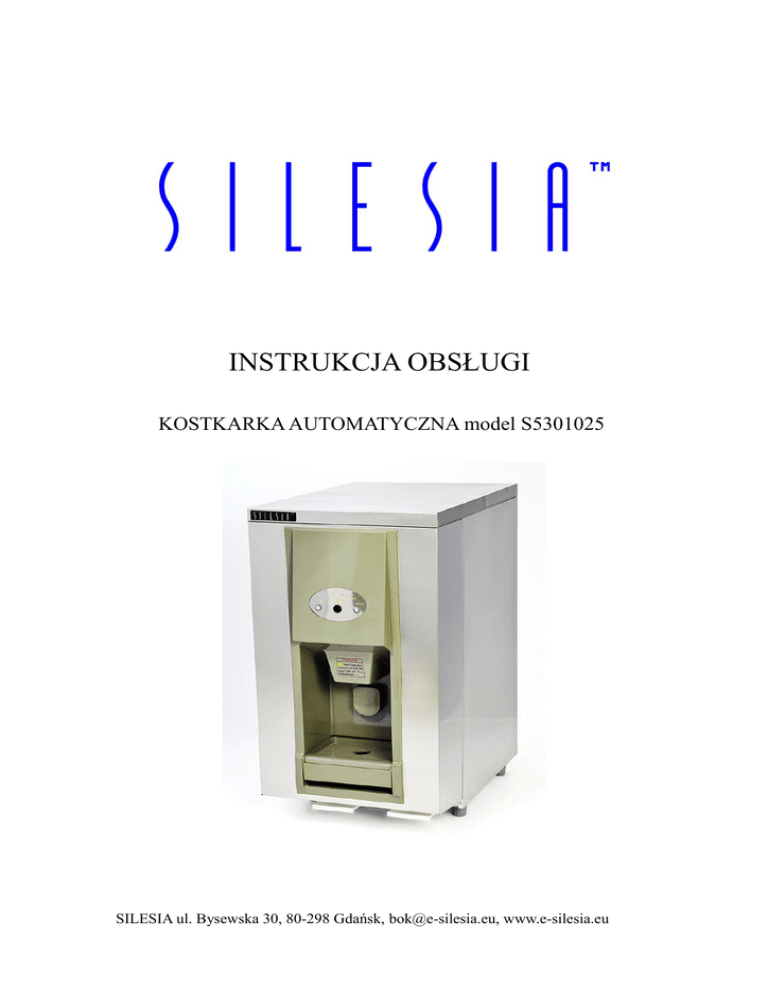

INSTRUKCJA OBSŁUGI
KOSTKARKA AUTOMATYCZNA model S5301025
SILESIA ul. Bysewska 30, 80-298 Gdańsk, [email protected], www.e-silesia.eu
Dziękujemy za zakup naszego urządzenia. Przed pierwszym użyciem prosimy szczegółowo
zapoznać się z niniejszą instrukcją obsługi.
Kopiowanie instrukcji bez zgody SILESIA ul. Bysewska 30, 80-298 Gdańsk jest zabronione.
Zdjęcia i rysunki mają charakter poglądowy i mogą różnić się od zakupionego urządzenia.
Producent zastrzega sobie prawo do zmiany parametrów technicznych urządzenia bez zapowiedzi.
UWAGA!
W przypadku uszkodzenia mechanicznego urządzenia, nie wolno go podłączać!
UWAGA!
Jakiekolwiek zmiany wyposażenia, samodzielna regulacja, wadliwa instalacja może stanowić
zagrożenie bezpieczeństwa i utratę gwarancji.
Automatyczna kostkarka została zaprojektowana zgodnie z obowiązującymi aktualnie trendami.
Doskonale nadaje się do bieżącej produkcji lodu. Zapewnia dużą wydajność(25kg/h) i krystaliczne
kostki lodu .Jest idealnym wyborem dla restauracji, baru, hoteli i innych punktów
gastronomicznych.
A. Rysunek poglądowy urządzenia
1—Górna obudowa 2—Panel przedni 3—Wskaźniki funkcyjne 4—Przyciski funkcyjne 5—
Podajnik wody i lodu 6—Kratka ociekowa 7—Pojemnik na ociekającą wodę 8—Włącznik
zasilania 9—Kabel zasilania 10—Przyłącze(wejście) wody 11—Zaciski kabla 12—Odpływ
wody
SILESIA ul. Bysewska 30, 80-298 Gdańsk, [email protected], www.e-silesia.eu
Funkcjonalność i budowa
1.
2.
3.
4.
Obudowa wykonana ze stali nierdzewnej
Możliwość wybrania funkcji podania lodu, lub schłodzonej wody
Podwójny system płukania.
Zaokrąglone krystaliczne kostki lodu.
B. Podstawowe parametry
Nazwa
Kostkarka automatyczna
Model
Napięcie
znamionowe/częstotliwość
Moc
Czynnik chłodniczy
Wymiary
Waga netto
S5301025
220~240V
50/60Hz
240W
R 134a
355x535x680(mm)
31kg
C. Transport i przechowywanie
Prosimy o ostrożne postępowanie przy załadunku i przenoszeniu urządzenia. Nie należy urządzenia
rzucać ani przechylać powyżej 45°– zwracać uwagę na oznaczenia na opakowaniu. Zapakowana
kostkarka może być składowana w pomieszczeniach suchych i wentylowanych.
D. Instalacja
1. Napięcie robocze musi odpowiadać napięciu z instalacji elektrycznej.
2. Odpowiednie gniazdo elektryczne wyposażone w uziemienie musi być zainstalowane obok
urządzenia.
3. Instalacja powinna posiadać właściwe zabezpieczenie różnicowo-prądowe.
4. Przed czyszczeniem odłączyć urządzenie wyjmując wtyczkę, a do czyszczenia używać
delikatnych środków myjących.
5. Maksymalna temperatura otoczenia to 45° C, a wilgotność maksymalna otoczenia to 85%.
6. Kostkarka musi stać stabilnie i na wypoziomowanym podłożu, należy zapewnić minimum
150 mm wolnej przestrzeni wokół urządzenia dla właściwej wentylacji.
7. Po instalacji, przed pierwszym uruchomieniem należy pozostawić kostkarkę w pozycji
pionowej przez 12 godzin.
8. Kostkarka wyposażona jest w automatyczny system płukania, jednak po dłuższej przerwie
w pracy zalecamy najpierw uruchomienie funkcji wody dla minimum 2 szklanek.
9. Podłączyć zasilanie wody (3/4 cala), oraz odpływ wody. Dla prawidłowej pracy kostkarki
ciśnienie wody powinno być w zakresie od 0,98 bar do 7,8 bar.
10. Instalacja i wszelkie naprawy powinny być wykonywane przez uprawnione do tego osoby.
UWAGA
–
–
Podczas burzy należy urządzenie odłączyć wyciągając wtyczkę z gniazda elektrycznego
W przypadku uszkodzenia kabla zasilającego należy dokonać wymiany przez
wykwalifikowanego serwisanta.
SILESIA ul. Bysewska 30, 80-298 Gdańsk, [email protected], www.e-silesia.eu
E. Obsługa
1. Przed użyciem, sprawdzić czy dostarczane napięcie prądu elektrycznego jest zgodne z
wymaganym przez urządzenie.
2.Włożyć wtyczkę do gniazda i włączyć włącznik znajdujący się z tyłu urządzenia.
3.Urządzenie automatycznie rozpocznie pracę o czym informuje kontrolka zielona. Cały proces
napełniania wodą, produkcji lodu i jego przechowywania jest sterowany mikroprocesorami i
przebiega automatycznie
4.Po wypełnieniu pojemnika lodem, urządzenie przestanie pracować do czasu usunięcia lodu, o
czym poinformuje kontrolka żółta.
5.W przypadku braku wody zapali się kontrolka czerwona.
6.Przy dłuższym okresie nieużywania zaleca się odłączenie urządzenia od zasilania.
F. Awarie
W przypadku wszelkich awarii, naprawę należy zlecić wyspecjalizowanemu zakładowi
serwisowemu.
Postępowanie w przypadku błędów w pracy kostkarki
Błąd
Możliwa przyczyna
Postępowanie
Brak produkcji lodu
Zbyt niskie napięcie prądu
Wyłączyć urządzenie. Włączyć
ponownie, gdy będzie właściwe
napięcie prądu w instalacji.
Brak produkcji lodu
Temperatura otoczenia
przekraczająca 45°C
Wyłączyć urządzenie, włączyć
ponownie po obniżeniu
temperatury otoczenia poniżej
45°C
Sprężarka pracuje, brak lodu
Brak dopływu wody, wyciek
czynnika chłodniczego, system
chłodzenia
zablokowany,zablokowanie
zaworu i in.
Sprawdzić instalację wodną. W
przypadku prawidłowej pracy
tzn drożnego dopływu i
odpływu, odpowiedniego
ciśnienia wezwać właściwy
serwis.
Sprężarka nie pracuje
Pojemnik lodu pełny
Opróżnić pojemnik
Sprężarka nie pracuje
Przegrzanie sprężarki
Odłączyć kostkarkę na 1 h od
prądu i ponownie uruchomić
G. Usuwanie zużytych urządzeń
Zużyte urządzenie możecie Państwo oddać w firmie Silesia. Po przysłaniu do nas
wyspecjalizowana firma zutylizuje je zgodnie z Ustawą o zużytym sprzęcie elektrycznym i
elektronicznym (Dz. U. 2005 Nr 180 poz.1495)
SILESIA ul. Bysewska 30, 80-298 Gdańsk, [email protected], www.e-silesia.eu
H. Gwarancja
Sprzedawca odpowiada z tytułu rękojmi bądź gwarancji. Gwarancja nie obejmuje uszkodzeń
powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana
napięcia zasilania, zasilanie z nieodpowiedniego gniazda zasilania, mechanicznych, termicznych i
chemicznych Wymianie gwarancyjnej nie podlegają takie elementy jak: żarówki, elementy
gumowe, elementy grzewcze zniszczone kamieniem kotłowym, śruby oraz elementy ulegające
naturalnemu zużyciu np.: uszczelki gumowe oraz wszelkiego rodzaju elementy uszkodzone
mechanicznie.
I. Schemat urządzenia
