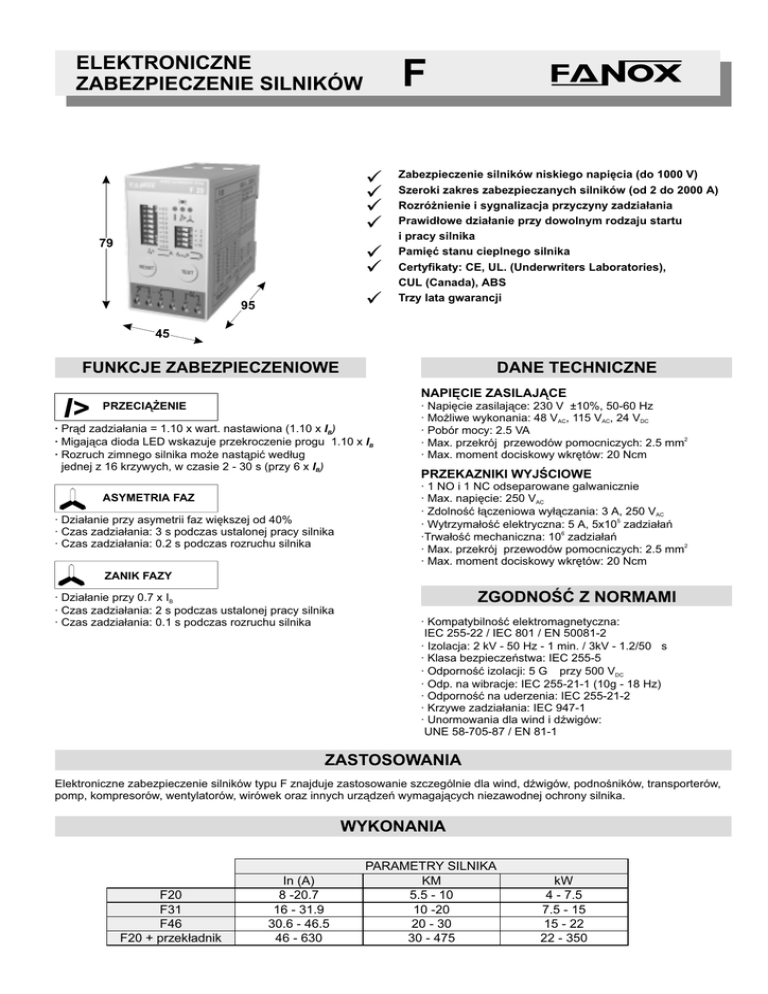

F
ELEKTRONICZNE
ZABEZPIECZENIE SILNIKÓW
ü
ü
ü
ü
79
ü
ü
ü
95
Zabezpieczenie silników niskiego napiêcia (do 1000 V)
Szeroki zakres zabezpieczanych silników (od 2 do 2000 A)
Rozró¿nienie i sygnalizacja przyczyny zadzia³ania
Prawid³owe dzia³anie przy dowolnym rodzaju startu
i pracy silnika
Pamiêæ stanu cieplnego silnika
Certyfikaty: CE, UL. (Underwriters Laboratories),
CUL (Canada), ABS
Trzy lata gwarancji
45
FUNKCJE ZABEZPIECZENIOWE
I>
DANE TECHNICZNE
NAPIÊCIE ZASILAJ¥CE
PRZECI¥¯ENIE
· Pr¹d zadzia³ania = 1.10 x wart. nastawiona (1.10 x IB)
· Migaj¹ca dioda LED wskazuje przekroczenie progu 1.10 x IB
· Rozruch zimnego silnika mo¿e nast¹piæ wed³ug
jednej z 16 krzywych, w czasie 2 - 30 s (przy 6 x IB)
ASYMETRIA FAZ
· Dzia³anie przy asymetrii faz wiêkszej od 40%
· Czas zadzia³ania: 3 s podczas ustalonej pracy silnika
· Czas zadzia³ania: 0.2 s podczas rozruchu silnika
· Napiêcie zasilaj¹ce: 230 V ±10%, 50-60 Hz
· Mo¿liwe wykonania: 48 VAC, 115 VAC, 24 VDC
· Pobór mocy: 2.5 VA
· Max. przekrój przewodów pomocniczych: 2.5 mm2
· Max. moment dociskowy wkrêtów: 20 Ncm
PRZEKAZNIKI WYJŒCIOWE
· 1 NO i 1 NC odseparowane galwanicznie
· Max. napiêcie: 250 VAC
· Zdolnoœæ ³¹czeniowa wy³¹czania: 3 A, 250 VAC
5
· Wytrzyma³oœæ elektryczna: 5 A, 5x10 zadzia³añ
6
·Trwa³oœæ mechaniczna: 10 zadzia³añ
· Max. przekrój przewodów pomocniczych: 2.5 mm2
· Max. moment dociskowy wkrêtów: 20 Ncm
ZANIK FAZY
· Dzia³anie przy 0.7 x IB
· Czas zadzia³ania: 2 s podczas ustalonej pracy silnika
· Czas zadzia³ania: 0.1 s podczas rozruchu silnika
ZGODNOή Z NORMAMI
· Kompatybilnoœæ elektromagnetyczna:
IEC 255-22 / IEC 801 / EN 50081-2
· Izolacja: 2 kV - 50 Hz - 1 min. / 3kV - 1.2/50 m s
· Klasa bezpieczeñstwa: IEC 255-5
· Odpornoœæ izolacji: 5 GW przy 500 VDC
· Odp. na wibracje: IEC 255-21-1 (10g - 18 Hz)
· Odpornoœæ na uderzenia: IEC 255-21-2
· Krzywe zadzia³ania: IEC 947-1
· Unormowania dla wind i dŸwigów:
UNE 58-705-87 / EN 81-1
ZASTOSOWANIA
Elektroniczne zabezpieczenie silników typu F znajduje zastosowanie szczególnie dla wind, dŸwigów, podnoœników, transporterów,
pomp, kompresorów, wentylatorów, wirówek oraz innych urz¹dzeñ wymagaj¹cych niezawodnej ochrony silnika.
WYKONANIA
F20
F31
F46
F20 + przek³adnik
In (A)
8 -20.7
16 - 31.9
30.6 - 46.5
46 - 630
PARAMETRY SILNIKA
KM
5.5 - 10
10 -20
20 - 30
30 - 475
kW
4 - 7.5
7.5 - 15
15 - 22
22 - 350
DIAGRAMY POD£¥CZEÑ
L1
L1
L3
L2
L1
L2
L3
13-K1
14-K1
97
F
13
A1
14
A2
A1
95
96
98
F
A2
K1
N
M
3
M
3
Uwaga:
Przy rozruchu w uk³adzie gwiazda - trójk¹t, przekaŸnik
musi byæ instalowany miêdzy bezpiecznikami a stycznikiem.
TABELE NASTAW (F20)
Czas
rozruchu Nastawa
bezpoœre- czasu
t6xIB
dniego (s)
0.5
2
1
4
2
6
3
10
4
12
5
16
6
18
7
22
8
24
9
28
10
30
Czas
rozruchu Nastawa
czasu
gwiazda t6xIB
trójk¹t (s)
5
4
10
6
15
8
20
10
25
14
30
16
40
20
50
26
60
30
1
3
5
2
K 1
4
6
TABELE NASTAW (F31, F46)
Czas
rozruchu Nastawa
bezpoœre- czasu
t6xIB
dniego (s)
0.5
2
1
5
2
7
3
10
4
12
5
15
6
20
7
22
8
25
9
27
10
30
Czas
rozruchu Nastawa
czasu
gwiazda t6xIB
trójk¹t (s)
5
5
10
10
15
12
20
17
25
22
30
25
35
30
40
37
SPOSÓB NASTAWIANIA
Po zakoñczeniu pod³¹czania i gdy silnik jest w stanie zimnym nastawianie zabezpieczenia jest bardzo proste. Nale¿y:
1. Nastawiæ pr¹d bazowy IB na 8- pozycyjnym mikroprze³¹czniku. Pr¹d ten powinien byæ równy pr¹dowi znamionowemu silnika IN.
Nale¿y zwróciæ uwagê na fakt i¿ pr¹d bazowy jest sum¹ wartoœci podstawowej przekaŸnika i wszystkich mikroprze³¹czników
ustawionych w pozycjê ON.
2. Nastawiæ czas zadzia³ania na 4-pozycyjnym mikroprze³¹czniku t6xIB korzystaj¹c z krzywych wy³¹czania lub wykorzystuj¹c
tabele nastaw.
3. Sprawdziæ, czy podczas rozruchu czerwona dioda LED sygnalizuj¹ca przeci¹¿enie miga, a gaœnie gdy silnik pracuje
w sposób ustalony.
Je¿eli powy¿sza procedura zakoñczy³a siê pozytywnie , gwarantowana jest prawid³owa ochrona silnika.
POLSKA Sp. z o.o.
ul. Wróblewskiego 8/3, 58-105 Œwidnica
tel. / fax (074) 852-43-80, tel. (0601) 78-70-22
e-mail: [email protected] http://www.fanox.hm.pl
01.10.1999
