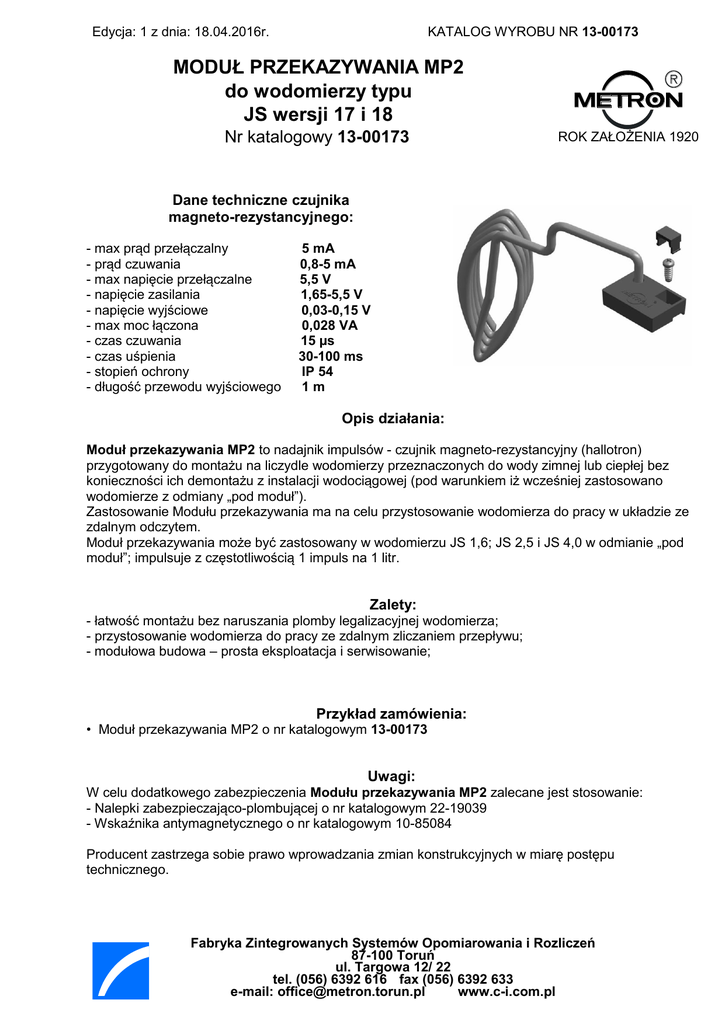

MODUŁ PRZEKAZYWANIA MP2

Edycja: 1 z dnia: 18.04.2016r.
KATALOG WYROBU NR 13-00173
MODUŁ PRZEKAZYWANIA MP2
do wodomierzy typu
JS wersji 17 i 18
Nr katalogowy 13-00173
ROK ZAŁOŻENIA 1920
Dane techniczne czujnika
magneto-rezystancyjnego:
- max prąd przełączalny
- prąd czuwania
- max napięcie przełączalne
- napięcie zasilania
- napięcie wyjściowe
- max moc łączona
- czas czuwania
- czas uśpienia
- stopień ochrony
- długość przewodu wyjściowego
5 mA
0,8-5 mA
5,5 V
1,65-5,5 V
0,03-0,15 V
0,028 VA
15 µs
30-100 ms
IP 54
1m
Opis działania:
Moduł przekazywania MP2 to nadajnik impulsów - czujnik magneto-rezystancyjny (hallotron)
przygotowany do montażu na liczydle wodomierzy przeznaczonych do wody zimnej lub ciepłej bez
konieczności ich demontażu z instalacji wodociągowej (pod warunkiem iż wcześniej zastosowano
wodomierze z odmiany „pod moduł”).
Zastosowanie Modułu przekazywania ma na celu przystosowanie wodomierza do pracy w układzie ze
zdalnym odczytem.
Moduł przekazywania może być zastosowany w wodomierzu JS 1,6; JS 2,5 i JS 4,0 w odmianie „pod
moduł”; impulsuje z częstotliwością 1 impuls na 1 litr.
Zalety:
- łatwość montażu bez naruszania plomby legalizacyjnej wodomierza;
- przystosowanie wodomierza do pracy ze zdalnym zliczaniem przepływu;
- modułowa budowa – prosta eksploatacja i serwisowanie;
Przykład zamówienia:
• Moduł przekazywania MP2 o nr katalogowym 13-00173
Uwagi:
W celu dodatkowego zabezpieczenia Modułu przekazywania MP2 zalecane jest stosowanie:
- Nalepki zabezpieczająco-plombującej o nr katalogowym 22-19039
- Wskaźnika antymagnetycznego o nr katalogowym 10-85084
Producent zastrzega sobie prawo wprowadzania zmian konstrukcyjnych w miarę postępu
technicznego.
