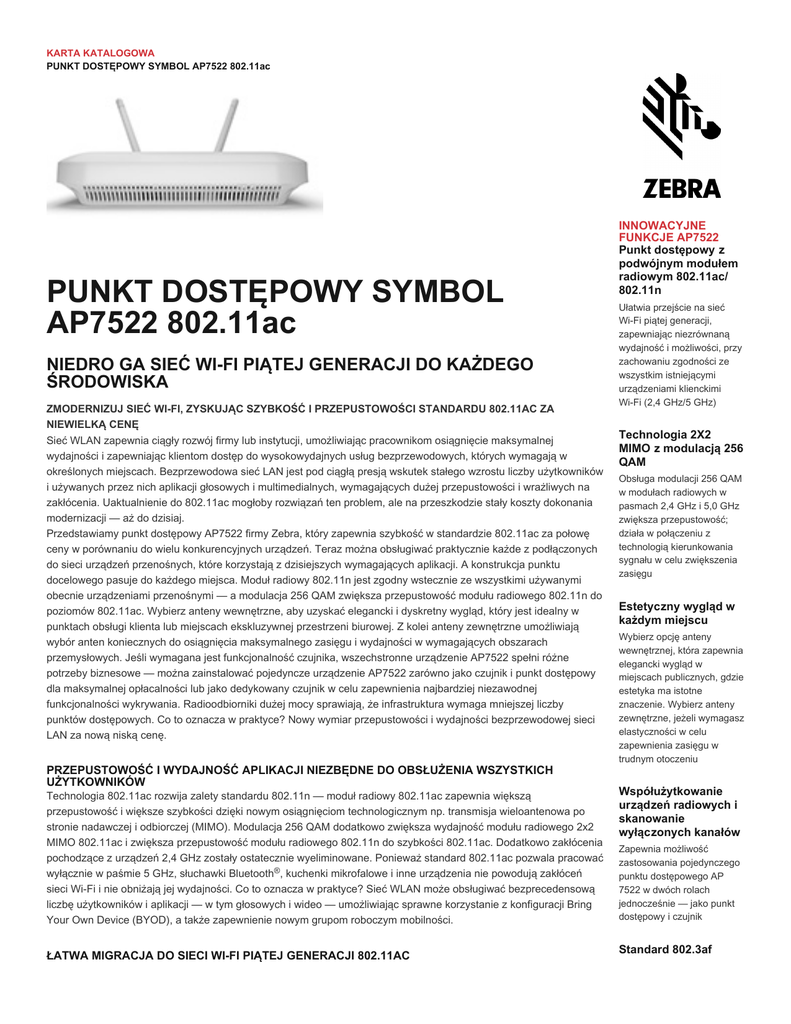

KARTA KATALOGOWA
PUNKT DOSTĘPOWY SYMBOL AP7522 802.11ac
PUNKT DOSTĘPOWY SYMBOL
AP7522 802.11ac
NIEDRO GA SIEĆ WI-FI PIĄTEJ GENERACJI DO KAŻDEGO
ŚRODOWISKA
ZMODERNIZUJ SIEĆ WI-FI, ZYSKUJĄC SZYBKOŚĆ I PRZEPUSTOWOŚCI STANDARDU 802.11AC ZA
NIEWIELKĄ CENĘ
Sieć WLAN zapewnia ciągły rozwój firmy lub instytucji, umożliwiając pracownikom osiągnięcie maksymalnej
wydajności i zapewniając klientom dostęp do wysokowydajnych usług bezprzewodowych, których wymagają w
określonych miejscach. Bezprzewodowa sieć LAN jest pod ciągłą presją wskutek stałego wzrostu liczby użytkowników
i używanych przez nich aplikacji głosowych i multimedialnych, wymagających dużej przepustowości i wrażliwych na
zakłócenia. Uaktualnienie do 802.11ac mogłoby rozwiązań ten problem, ale na przeszkodzie stały koszty dokonania
modernizacji — aż do dzisiaj.
Przedstawiamy punkt dostępowy AP7522 firmy Zebra, który zapewnia szybkość w standardzie 802.11ac za połowę
ceny w porównaniu do wielu konkurencyjnych urządzeń. Teraz można obsługiwać praktycznie każde z podłączonych
do sieci urządzeń przenośnych, które korzystają z dzisiejszych wymagających aplikacji. A konstrukcja punktu
docelowego pasuje do każdego miejsca. Moduł radiowy 802.11n jest zgodny wstecznie ze wszystkimi używanymi
obecnie urządzeniami przenośnymi — a modulacja 256 QAM zwiększa przepustowość modułu radiowego 802.11n do
poziomów 802.11ac. Wybierz anteny wewnętrzne, aby uzyskać elegancki i dyskretny wygląd, który jest idealny w
punktach obsługi klienta lub miejscach ekskluzywnej przestrzeni biurowej. Z kolei anteny zewnętrzne umożliwiają
wybór anten koniecznych do osiągnięcia maksymalnego zasięgu i wydajności w wymagających obszarach
przemysłowych. Jeśli wymagana jest funkcjonalność czujnika, wszechstronne urządzenie AP7522 spełni różne
potrzeby biznesowe — można zainstalować pojedyncze urządzenie AP7522 zarówno jako czujnik i punkt dostępowy
dla maksymalnej opłacalności lub jako dedykowany czujnik w celu zapewnienia najbardziej niezawodnej
funkcjonalności wykrywania. Radioodbiorniki dużej mocy sprawiają, że infrastruktura wymaga mniejszej liczby
punktów dostępowych. Co to oznacza w praktyce? Nowy wymiar przepustowości i wydajności bezprzewodowej sieci
LAN za nową niską cenę.
PRZEPUSTOWOŚĆ I WYDAJNOŚĆ APLIKACJI NIEZBĘDNE DO OBSŁUŻENIA WSZYSTKICH
UŻYTKOWNIKÓW
Technologia 802.11ac rozwija zalety standardu 802.11n — moduł radiowy 802.11ac zapewnia większą
przepustowość i większe szybkości dzięki nowym osiągnięciom technologicznym np. transmisja wieloantenowa po
stronie nadawczej i odbiorczej (MIMO). Modulacja 256 QAM dodatkowo zwiększa wydajność modułu radiowego 2x2
MIMO 802.11ac i zwiększa przepustowość modułu radiowego 802.11n do szybkości 802.11ac. Dodatkowo zakłócenia
pochodzące z urządzeń 2,4 GHz zostały ostatecznie wyeliminowane. Ponieważ standard 802.11ac pozwala pracować
wyłącznie w paśmie 5 GHz, słuchawki Bluetooth®, kuchenki mikrofalowe i inne urządzenia nie powodują zakłóceń
sieci Wi-Fi i nie obniżają jej wydajności. Co to oznacza w praktyce? Sieć WLAN może obsługiwać bezprecedensową
liczbę użytkowników i aplikacji — w tym głosowych i wideo — umożliwiając sprawne korzystanie z konfiguracji Bring
Your Own Device (BYOD), a także zapewnienie nowym grupom roboczym mobilności.
ŁATWA MIGRACJA DO SIECI WI-FI PIĄTEJ GENERACJI 802.11AC
INNOWACYJNE
FUNKCJE AP7522
Punkt dostępowy z
podwójnym modułem
radiowym 802.11ac/
802.11n
Ułatwia przejście na sieć
Wi-Fi piątej generacji,
zapewniając niezrównaną
wydajność i możliwości, przy
zachowaniu zgodności ze
wszystkim istniejącymi
urządzeniami klienckimi
Wi-Fi (2,4 GHz/5 GHz)
Technologia 2X2
MIMO z modulacją 256
QAM
Obsługa modulacji 256 QAM
w modułach radiowych w
pasmach 2,4 GHz i 5,0 GHz
zwiększa przepustowość;
działa w połączeniu z
technologią kierunkowania
sygnału w celu zwiększenia
zasięgu
Estetyczny wygląd w
każdym miejscu
Wybierz opcję anteny
wewnętrznej, która zapewnia
elegancki wygląd w
miejscach publicznych, gdzie
estetyka ma istotne
znaczenie. Wybierz anteny
zewnętrzne, jeżeli wymagasz
elastyczności w celu
zapewnienia zasięgu w
trudnym otoczeniu
Współużytkowanie
urządzeń radiowych i
skanowanie
wyłączonych kanałów
Zapewnia możliwość
zastosowania pojedynczego
punktu dostępowego AP
7522 w dwóch rolach
jednocześnie — jako punkt
dostępowy i czujnik
Standard 802.3af
Punkty dostępowe AP7522 z dwoma radioodbiornikami to najprostsza droga do utworzenia sieci Wi-Fi nowej
generacji. Jeden radioodbiornik pracuje w standardzie 802.11ac i pozwala przygotować się na obsługę nowych
urządzeń przenośnych dla pasma 5 GHz. Drugi korzysta ze standardu 802.11n, aby zapewnić zgodność z
dotychczasowym sprzętem, np. urządzeniami klienckimi pracującymi w paśmie 2,4 GHz. Punkty dostępowe
współpracują ze sobą, zapewniając możliwość migracji do 802.11ac we własnym tempie — i bez wysokiego kosztu „
zrywania i wymiany”.
SOLIDNIEJSZE POŁĄCZENIA BEZPRZEWO DOWE
Użytkownicy będą mieli zapewnione solidniejsze połączenia bezprzewodowe niż dotychczas dzięki usprawnionemu
kierunkowaniu. Kierunkowanie tworzy najbardziej efektywną ścieżkę dla transmisji danych między punktem
dostępowym a urządzeniem przenośnym. Dotychczas urządzenie formujące przekazywaną wiązkę pracowało
samodzielnie określając swoją ścieżkę. Obecnie uczestniczy w tym także odbiornik w procesie zwanym sondowaniem
(sounding). W rezultacie otrzymuje się trwalsze połączenie, które umożliwia szybszą transmisję danych.
Przepustowość i wydajność aplikacji zostaje poprawiona, podobnie jak żywotność akumulatora urządzenia
przenośnego.
ZABEZPIECZENIA BEZ LUK
Punkt dostępowy AP7522 pozwala zabezpieczyć wszystkie transmisje bezprzewodowe, zapewniając zgodność z
przepisami państwowymi i branżowymi, takimi jak HIPAA w służbie zdrowia i PCI w handlu detalicznym. Sieć jest
zabezpieczona przez całą dobę za pomocą wszechstronnych zintegrowanych funkcji, które obejmują sprzętową
zaporę sieciową warstw 2–7 filtrującą pakiety, usługi AAA RADIUS, bramkę VPN oraz kontrolę dostępu w oparciu o
lokalizację.
ELASTYCZNA OBSŁUGA CZUJNIKA WIPS
Możliwość wyboru sposobu wdrożenia opcji skanowania do obsługi funkcji rozwiązania zabezpieczeń dla sieci WLAN
Network Assurance. Chociaż zawsze można zdecydować się na zainstalowanie urządzenia AP7522 jako
dedykowanego czujnika, funkcje współużytkowania urządzeń radiowych i skanowania wyłączonych kanałów działają
wspólnie. Jeden lub oba moduły radiowe przekazują dane klienta i działają jako czujnik, oferując dwupasmowe
skanowanie radiowe bez dodatkowych kosztów.
GŁOS, LOKA LIZACJA I DOSTĘP DLA GOŚCI
Obsługa funkcji przesyłania głosu w bezprzewodowej sieci LAN (VoWLAN) takich jak jakość usług (QoS), które
gwarantują jakość połączeń przy wielu jednoczesnych połączeniach w obrębie jednego punktu dostępowego.
Dodatkowo można wykorzystać usługi lokalizacyjne do lokalizacji osób i zasobów, a także do kontroli dostępu do sieci
i aplikacji. Ponieważ zwykli użytkownicy nie będą mieć dostępu do sieci, stron i aplikacji wymagających specjalnych
uprawnień, dany punkt może przekierowywać połączenia bezpośrednio do Internetu i w ten sposób obsługiwać gości.
PRZEWAGA FIRMY ZEBRA: DUŻY SKOK WYDAJNOŚCI I OGROMNE MOŻLIWOŚCI ROZBUDOWY
Ponieważ punkt dostępowy AP7522 802.11ac stanowi część infrastruktury WiNG 5, jest on „zorientowany na sieć”.
Może bezproblemowo współpracować z innymi sterownikami typu Zebra WiNG 5 i punktami dostępowymi, określając
trasę, która zapewni szybką i niezawodną transmisję. Warto również pamiętać, że punkt dostępowy AP7522 może być
wykorzystywany przez nasze sterowniki do zarządzania centralnego, dzięki czemu łatwo rozbudować taką sieć.
Niezależnie od zapotrzebowania na punkty dostępowe, czujniki i wymagań odnośnie ich lokalizacji, możesz
monitorować, rozwiązywać problemy i zarządzać wszystkimi urządzeniami z jednego miejsca. Niezależnie od tego ilu
użytkowników chcesz obsłużyć dziś i jutro, możesz spać spokojnie, wiedząc że Twoja sieć będzie gotowa na każde
wyzwanie.
USŁUGI POMOCY TECHNICZNEJ TO NASZE KOMPETENCJE NA ŻĄDANIE
Usługi pomocy technicznej producenta umożliwiają ograniczenia ryzyka, a także zmniejszenie nakładów kapitałowych
i kosztów operacyjnych. Nasza oferta usług może pomóc w realizacji i utrzymaniu sieci WLAN w pełnej wydajności
przez zapewnienie niezbędnego wsparcia w każdej fazie funkcjonowania sieci, od planowania i wdrażania po
codzienną obsługę powdrożeniową.
Punkt dostępowy AP7522 – moc szybkości sieci bezprzewodowej
802.11ac w nowej niskiej cenie.
Więcej informacji można znaleźć na stronie www.zebra.com/wlan lub
Upraszcza i zmniejsza
całkowity koszt montażu
dzięki zastosowaniu
standardowego protokołu
Power-over-Ethernet (PoE)
Równoważenie
obciążenia, roaming z
wywłaszczeniem oraz
skalowanie szybkości
Większa niezawodność i
odporność sieci
bezprzewodowej w celu
obsługi aplikacji krytycznych
Zabezpieczenia bez
luk
Zabezpiecza sieć
całodobowo przez cały rok
za pomocą zintegrowanych
funkcji zabezpieczeń
OSIĄGNIJ OPTIMUM
System operacyjny Zebra
WiNG 5 WLAN umożliwia
stworzenie rozproszonej
architektury, która zwiększa
wydajność usługi QoS,
bezpieczeństwo i jakość
usług dla urządzeń
przenośnych, co przekłada
się na bardziej wydajną
pracę punktów dostępowych
podczas przekierowań
bezpośrednich i większą
stabilność sieci. Oznacza to
brak efektu „wąskiego gardła
” w kontrolerze
bezprzewodowym, brak
problemów związanych z
opóźnieniem podczas
korzystania z aplikacji
głosowych oraz brak
rozsynchronizowania filmów
oglądanych w transmisji
strumieniowej. Ponadto
szeroki wybór punktów
dostępowych i wygodna
konfiguracja sieci sprawią,
że do jej budowy
wykorzystuje się mniej
urządzeń. Prezentujemy
prostsze, tańsze rozwiązanie
, które zapewnia większą
wydajność i lepszą
funkcjonalność. Przekłada
się to również na większą
satysfakcję klientów.
NAJWAŻNIEJSZE
CECHY FUNKCJI
WiNG
Szybkość roamingu na
poziomie standardu
802.11r:
Więcej informacji można znaleźć na stronie www.zebra.com/wlan lub
skorzystać z naszej globalnej strony kontaktowej www.zebra.com/
contact
TYPOWE WZORCE ANTENY AP7522 (MODEL WEWNĘTRZNY )
Antena 2,4 GHz — 4 dBi
TYPOWE WZORCE ANTENY AP7522 (MODEL WEWNĘTRZNY )
Antena 5 GHz — 6 dBi
SPECYFIKACJE TECHNICZNE URZĄDZENIA AP7522
MOŻLIWOŚCI 802.11AC
Podwójne radiotelefony; obsługa 256-QAM
2X2 MIMO, 2 strumienie przestrzenne
Kanały 20, 40 oraz 80 MHz
Transmisja danych na poziomie 1,267 Gbps w
przypadku jednoczesnego działania podwójnego
modułu radiowego
Agregacja pakietów (AMSDU, AMPDU)
Zmniejszone odstępy między pakietami
802.11 DFS
Oszczędność energii MIMO (statyczna i dynamiczna)
Zaawansowane kodowanie FEC: STBC, LDPC
Formowanie wiązki wysyłanej 802.11ac
SPECYFIKACJE SIECIOWE
Warstwa 2 i warstwa
Routing warstwy 3, 802.1q,
3
DynDNS, serwer/klient DHCP,
klient BOOTP, PPPoE i LLDP
Zabezpieczenia
Stanowa zapora sieciowa,
filtrowanie adresów IP, NAT,
802.1x, 802.11i, WPA2,
wykrywanie osób niepowołanych
przy użyciu potrójnej metodologii
WPA: Całodobowe skanowanie
sieci przy użyciu dwupasmowego
systemu WIPS, wbudowany
system IDS i bezpieczny dostęp
dla gości (otwarty punkt dostępu)
DANE FIZYCZNE
Wymiary
7,1 cala (dł.) × 6,5 cala (szer.) ×
1,6 cala (wys.)
180 mm (dł.) × 165 mm (szer.) ×
41 mm (wys.)
Waga
0,82 kg/1,8 funta
Obudowa
Z oznaczeniem próżniowym (
UL2043)
Opcje montażu
Brak konieczności stosowania
dodatkowego
oprzyrządowania do montażu
Konfiguracje
W suficie podwieszanym, pod
sufitem lub na ścianie
Diodowe (LED)
wskaźniki
aktywności
2 diody LED u góry urządzenia;
wskaźnik aktywności
Ethernet LAN
1 × IEEE 802.3 Gigabit Ethernet
automatycznie wykrywający
Antena
pasmo 4 dBi — 2,4 GHz; pasmo 6
dBi — 5 GHz
Złącza antenowe
Dwa RP SMA
Jakość
usług (QoS)
WMM, WMM-UAPSD, 802.1p,
Diffserv i TOS
SPECYFIKACJE RADIA
Nośnik
bezprzewodowy
Bezpośrednie modulowanie nośnej
sekwencją kodową (DSSS),
ortogonalne zwielokrotnianie w
dziedzinie częstotliwości (OFDM) i
zwielokrotnianie przestrzenne (
MIMO)
Standardy sieciowe
IEEE 802.11a/b/g/n/ac, 802.11d i
802.11i WPA2, WMM i
WMM-UAPSD
Obsługiwane
szybkości
transmisji danych
802.11b/g: 1, 2, 5,5, 11, 6, 9, 12,
18, 24, 36, 48 i 54 Mb/s
802.11a: 6, 9, 12, 18, 24, 36, 48 i
54 Mb/s
802,11n: MCS 0–23 do 300 Mb/s;
tryb turbo
(256 QAM) w paśmie 2,4G: do 400
Mb/s)
802.11ac: MCS 0–9 do 866,7 Mb/s
Kanały robocze
Obsługuje szybki roaming
pomiędzy punktami
dostępowymi dla klientów
mobilnych.
Obsługa roamingu:
Umożliwia stworzenie sieci
WLAN bez efektu „
lepkości” klienta i
poprawia wydajność sieci.
SMART-RF:
Sprawia, że sieć WLAN
automatycznie i
inteligentnie dostosowuje
się do zmian w środowisku
radiowym, aby
zabezpieczyć wydajność
sieci i wyeliminować
nieprzewidziane luki w
zasięgu sieci. Wykrywa
potencjalne zakłócenia
pochodzące z sieci Wi-Fi i
innych źródeł (np. wskutek
uszkodzonych anten i
awarii sąsiednich punktów
dostępowych) i
automatycznie
dostosowuje kanały i moc
zgodnie z wymaganiami.
Inteligentne
równoważenie
obciążenia:
Równomierne
rozmieszczanie klientów
wśród punktów
dostępowych i pasm, co
zwiększa ogólną
wydajność sieci.
(tylko zewnętrzny — AP-752267040-xx)
Port konsoli
Kanały robocze
RJ45
* dostępność kanałów zależy od
przepisów
lokalnych
WARUNKI UŻYTKOWANIA
Temperatura
Anteny wewnętrzne: Od 0°C do 40
robocza
°C /
od 32°F do 104°F
pasmo 2,4 GHz: od kanału 1 do
kanału 13
pasmo 5,2 GHz: od kanału 36 do
kanału 165
Konfiguracja anten
2x2 MIMO (wysyłanie i odbiór za
pośrednictwem obu anten)
Regulacja mocy
nadawania
przyrost co 1 dB
od -4°F do 104°F
Temperatura
przechowywania
Od -40°C do 70°C / od -40°F do
158°F
Częstotliwości
robocze
Od 2412 do 2472 MHz, od 5180 do
5825 MHz
Wilgotność robocza
85% wilgotności względnej bez
Anteny zewnętrzne: Od -20°C do
40°C /
kondensacji
Wyładowania
elektrostatyczne
PRZEPISY PRAWNE
Wewnętrzny punkt dostępowy AP7522-67030-xx:
powietrze: 15 kV, kontakt: 8 kV
Zewnętrzny punkt dostępowy AP7522-67040-xx:
powietrze: 12 kV, kontakt: 6 kV
Certyfikaty
bezpieczeństwa
produktu
UL / cUL 60950-1, IEC / EN609501, UL2043, RoHS
Transmisja radiowa
zatwierdzona przez
FCC (USA), EU, TELEC
SPECYFIKACJE ZASILANIA
MAKSYMALNA MOC NADAWANIA
Napięcie robocze
48 V
Anteny wewnętrzne (AP-7522-67030-xx)
Robocze natężenie
280 mA przy 48 V
Moc TX jednej
prądu
Zintegrowana
obsługa
PoE
802.3af
anteny
20 dBm (Pasmo 2,4 GHz)
20 dBm (Pasmo 5 GHz)
Moc TX dwóch
anten
23 dBm (Pasmo 2,4 GHz)
23 dBm (Pasmo 5 GHz)
Anteny zewnętrzne (AP-7522-67040-xx)
CERTYFIKATY
Certyfikat Wi-Fi Alliance (WFA) dla 802.11a/b/g/n/ac
Moc TX jednej
anteny
19 dBm (Pasmo 2,4 GHz)
18 dBm (Pasmo 5 GHz)
Moc TX dwóch
anten
22 dBm (Pasmo 2,4 GHz)
21 dBm (Pasmo 5 GHz)
CZUŁOŚĆ ODBIORNIKA AP7522
802.11b (CCK)
5 ghz: 802.11n (hT20)
2,4 ghz: 802.11ac
98
przy
1
Mb
/s
95
przy
MCS
0
Indeks MCS
Strumienie
przestrzenne
VhT20
VhT40
95
przy
2
Mb
/s
92
przy
MCS
1
0
1
-95
-93
92
przy
55
Mb
/s
90
przy
MCS
2
8
1
-70
-68
91
przy
115
Mb
/s
89
przy
MCS
3
0
2
-93
-90
86
przy
MCS
4
8
2
-68
-66
79
przy
MCS
5
802.11g (nie hT20)
97
przy
6
Mb
/s
5 ghz: 802.11ac
96
przy
95
przy
93
9
Indeks
Strumienie
MCS
przestrzenne
VhT20
VhT40
VhT80
7
0
1
-95
-93
-90
MCS
8
8
1
-70
-68
-64
przy
MCS
9
0
2
-93
-90
-85
87
przy
MCS
10
8
2
-68
-66
-61
Mb
/s
84
przy
MCS
11
Mb
/s
81
przy
MCS
12
76
przy
MCS
13
Mb
/s
77
przy
12
Mb
/s
76
przy
MCS
przy
18
Mb
/s
93
przy
89
przy
24
Mb
/s
90
86
przy
36
Mb
/s
82
przy
48
80
przy
54
802.11a (nie hT20)
MCS
6
95
przy
6
Mb
/s
74
przy
MCS
14
95
przy
9
Mb
/s
73
przy
MCS
15
94
przy
12
Mb
/s
92
przy
18
Mb
/s
92
przy
MCS
0
88
przy
24
Mb
/s
89
przy
MCS
1
85
przy
36
Mb
/s
87
przy
MCS
2
81
przy
48
Mb
/s
85
przy
MCS
3
79
przy
54
Mb
/s
84
przy
MCS
4
2,4 ghz: 802.11n (hT20)
76
przy
MCS
5
95
przy
MCS
0
75
przy
MCS
6
92
przy
MCS
1
74
przy
MCS
7
90
przy
MCS
2
90
przy
MCS
8
88
przy
MCS
3
87
przy
MCS
9
86
przy
MCS
4
84
przy
MCS
10
79
przy
MCS
5
81
przy
MCS
11
77
przy
MCS
6
77
przy
MCS
12
-
przy
MCS
7
-
przy
MCS
13
5 ghz: 802.11n (hT40)
76
73
93
przy
MCS
8
72
przy
MCS
14
90
przy
MCS
9
65
przy
MCS
15
87
przy
MCS
10
84
przy
MCS
11
81
przy
MCS
12
76
przy
MCS
13
74
przy
MCS
14
73
przy
MCS
15
ZEBRA WLAN
UNLEASH OPTIMAL
Numer katalogowy: PSS-AP7522-A4. Wydrukowano w USA04/15.©2015 ZIH Corp. i/lub jej spóki stowarzyszone. Wszystkie prawa
zastrzeone.
Zebra oraz stylizowana gowa Zebry s znakami handlowymi ZIH Corp., zarejestrowanymi w licznych jurysdykcjach na caym wiecie.
Wszystkie pozostae znaki handlowe s wasnoci ich prawowitych wacicieli.
ZEBRA TECHNOLOGIES
