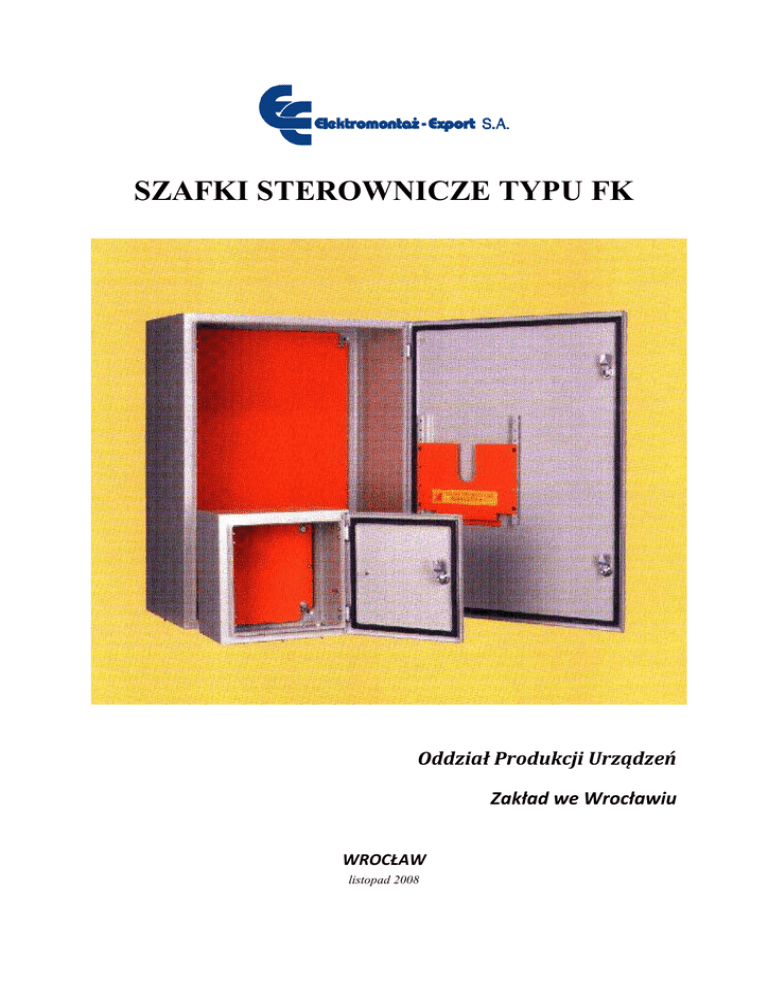

Szafki sterownicze

SZAFKI STEROWNICZE TYPU FK
Oddział Produkcji Urządzeń
Zakład we Wrocławiu
WROCŁAW
listopad 2008
ElektromontaŜ Export S.A – OPU Wrocław
Szafki sterownicze typu FK
Zastosowanie
Szafki sterownicze typu FK przewidziane są do zabudowy elektrycznej i elektronicznej
aparatury sterowniczej, tworząc zestawy wykorzystywane do sterowania procesami
technologicznymi w przemyśle obrabiarkowym, budownictwie, energetyce i innych.
Typ szafki
FK 030320
FK 030327
FK 030335
FK 040420
FK 040427
FK 040435
FK 040620
FK 040627
FK 040635
FK 050520
FK 050527
FK 050535
FK 060420
FK 060427
FK 060435
FK 060620
FK 060627
FK 060635
FK 060820
FK 060827
FK 060835
FK 080620
FK 080627
FK 080635
FK 080820
FK 080827
FK 080835
FK 100620
FK 100627
FK 100635
FK 100820
FK 100827
FK 100835
FK 120620
FK 120627
FK 120635
FK 120820
FK 120827
FK 120835
A
300
300
300
400
400
400
400
400
400
500
500
500
600
600
600
600
600
600
600
600
600
600
800
800
800
800
800
1000
1000
1000
1000
1000
1000
1200
1200
1200
1200
1200
1200
B
300
300
300
400
400
400
600
600
600
500
500
500
400
400
400
600
600
600
800
800
800
600
600
600
800
800
800
600
600
600
800
800
800
600
600
600
800
800
800
G
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
200
275
350
a
270
270
270
370
370
370
370
370
370
470
470
470
570
570
570
570
570
570
570
570
570
770
770
770
770
770
770
970
970
970
970
970
970
1170
1170
1170
1170
1170
1170
b
237
237
237
337
337
337
537
537
537
437
437
437
337
337
337
537
537
537
737
737
737
537
537
537
737
737
737
537
537
537
737
737
737
537
537
537
737
737
737
g
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
175
250
325
Ilość zamków
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Masa
8.0
9.5
10.9
12.6
14.5
16.4
17.6
20.0
22.4
17.6
20.0
22.4
17.6
20.0
22.4
23.9
26.0
28.7
30.4
32.9
36.0
30.2
32.7
35.8
38.4
41.2
44.7
35.7
39.2
42.7
45.7
49.5
53.4
41.5
45.6
49.5
53.3
57.7
62.2
ElektromontaŜ Export S.A – OPU Wrocław
Szafki sterownicze typu FK
Budowa
Szafki sterownicze typu FK wykonywane są w postaci zamkniętej metalowej konstrukcji spełniającej
stopień ochrony IP55. Obudowa i drzwi wykonane są z blachy o grubości1.5mm, a płyta 2.5mm.
Elementy wyposaŜenia i złączne są niklowane lub cynkowane z pasywacją. Na drzwiach umieszczona
jest kieszeń na dokumentację. Szafki zamykane są na jeden lub dwa szczelne zamki. W tylnej ścianie
znajdują się otwory do mocowania szafy.
Przewidziano moŜliwość uziemiania, przy pomocy kołka ochronnego, poszczególnych elementów
konstrukcji, tj. obudowy, drzwi oraz płyty aparatowej. Całość lakierowana jest proszkową farbą
epoksydową. Rozwiązanie konstrukcyjne przewiduje trzy rodzaje głębokości szafek (200 mm, 275
mm, 350 mm), które w zaleŜności od potrzeb mogą być montowane w następujących układach:
a) drzwi lewe – L,
drzwi prawe – P,
b) wyprowadzenie przewodów od góry – G,
wyprowadzenie przewodów od dołu – D.
Przykładowe pełne oznaczenie na zamówieniu:
FK
040635
P
G
wyprowadzenie przewodów
górne – G; dolne - D
drzwi : prawe – P; lewe – L
typ szafy według tabeli
nazwa typoszeregu
Zabezpieczenia antykorozyjne
Standard – powłoka lakiernicza dla klimatu umiarkowanego N, dla pomieszczeń zamkniętych 3, bez
dodatkowych czynników korozyjnych A0 wg PN-68/H-04650.
Kolor – RAL7032 struktura, płyty montaŜowe RAL2000. Wykonanie poza standardem wg Ŝyczenia i
w uzgodnieniu z klientem.
