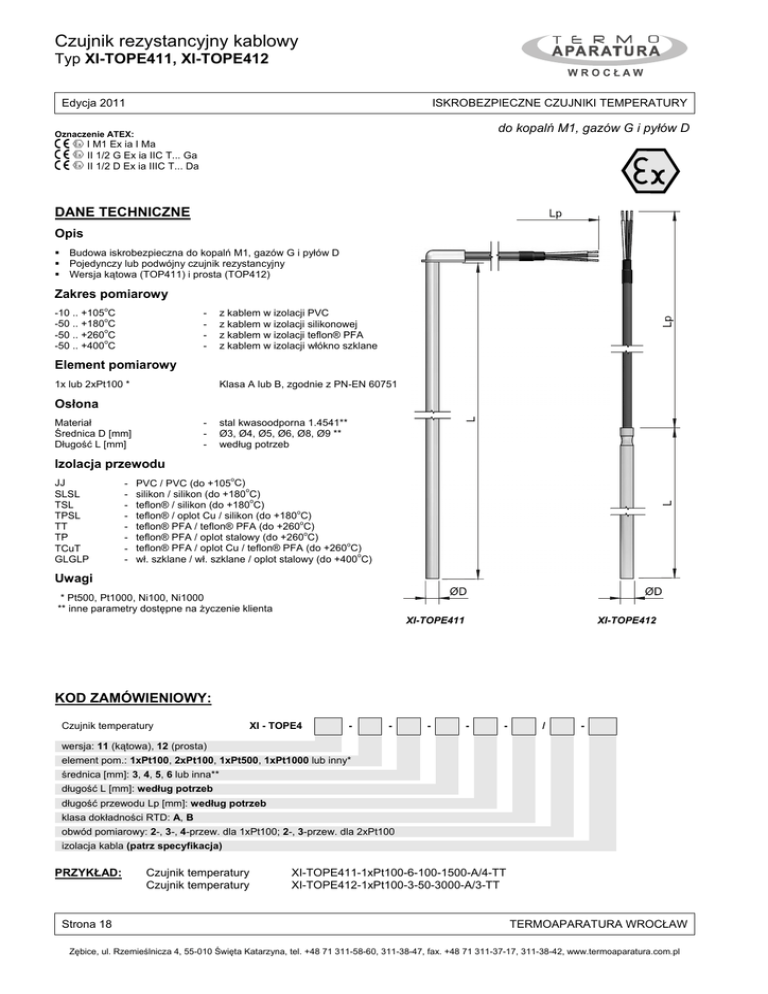

Czujnik rezystancyjny kablowy

Czujnik rezystancyjny kablowy
Typ XI-TOPE411, XI-TOPE412
Edycja 2011
ISKROBEZPIECZNE CZUJNIKI TEMPERATURY
do kopalń M1, gazów G i pyłów D
Oznaczenie ATEX:
I M1 Ex ia I Ma
II 1/2 G Ex ia IIC T... Ga
II 1/2 D Ex ia IIIC T... Da
DANE TECHNICZNE
Opis
 Budowa iskrobezpieczna do kopalń M1, gazów G i pyłów D
 Pojedynczy lub podwójny czujnik rezystancyjny
 Wersja kątowa (TOP411) i prosta (TOP412)
Zakres pomiarowy
o
-10 .. +105 C
o
-50 .. +180 C
o
-50 .. +260 C
o
-50 .. +400 C
-
z kablem w izolacji PVC
z kablem w izolacji silikonowej
z kablem w izolacji teflon® PFA
z kablem w izolacji włókno szklane
Element pomiarowy
1x lub 2xPt100 *
Klasa A lub B, zgodnie z PN-EN 60751
Osłona
Materiał
Średnica D [mm]
Długość L [mm]
-
stal kwasoodporna 1.4541**
Ø3, Ø4, Ø5, Ø6, Ø8, Ø9 **
według potrzeb
Izolacja przewodu
JJ
SLSL
TSL
TPSL
TT
TP
TCuT
GLGLP
-
o
PVC / PVC (do +105 C)
o
silikon / silikon (do +180 C)
o
teflon® / silikon (do +180 C)
o
teflon® / oplot Cu / silikon (do +180 C)
o
teflon® PFA / teflon® PFA (do +260 C)
o
teflon® PFA / oplot stalowy (do +260 C)
o
teflon® PFA / oplot Cu / teflon® PFA (do +260 C)
o
wł. szklane / wł. szklane / oplot stalowy (do +400 C)
Uwagi
* Pt500, Pt1000, Ni100, Ni1000
** inne parametry dostępne na życzenie klienta
XI-TOPE411
XI-TOPE412
KOD ZAMÓWIENIOWY:
Czujnik temperatury
XI - TOPE4
-
-
-
-
-
/
-
wersja: 11 (kątowa), 12 (prosta)
element pom.: 1xPt100, 2xPt100, 1xPt500, 1xPt1000 lub inny*
średnica [mm]: 3, 4, 5, 6 lub inna**
długość L [mm]: według potrzeb
długość przewodu Lp [mm]: według potrzeb
klasa dokładności RTD: A, B
obwód pomiarowy: 2-, 3-, 4-przew. dla 1xPt100; 2-, 3-przew. dla 2xPt100
izolacja kabla (patrz specyfikacja)
PRZYKŁAD:
Strona 18
Czujnik temperatury
Czujnik temperatury
XI-TOPE411-1xPt100-6-100-1500-A/4-TT
XI-TOPE412-1xPt100-3-50-3000-A/3-TT
TERMOAPARATURA WROCŁAW
Zębice, ul. Rzemieślnicza 4, 55-010 Święta Katarzyna, tel. +48 71 311-58-60, 311-38-47, fax. +48 71 311-37-17, 311-38-42, www.termoaparatura.com.pl
