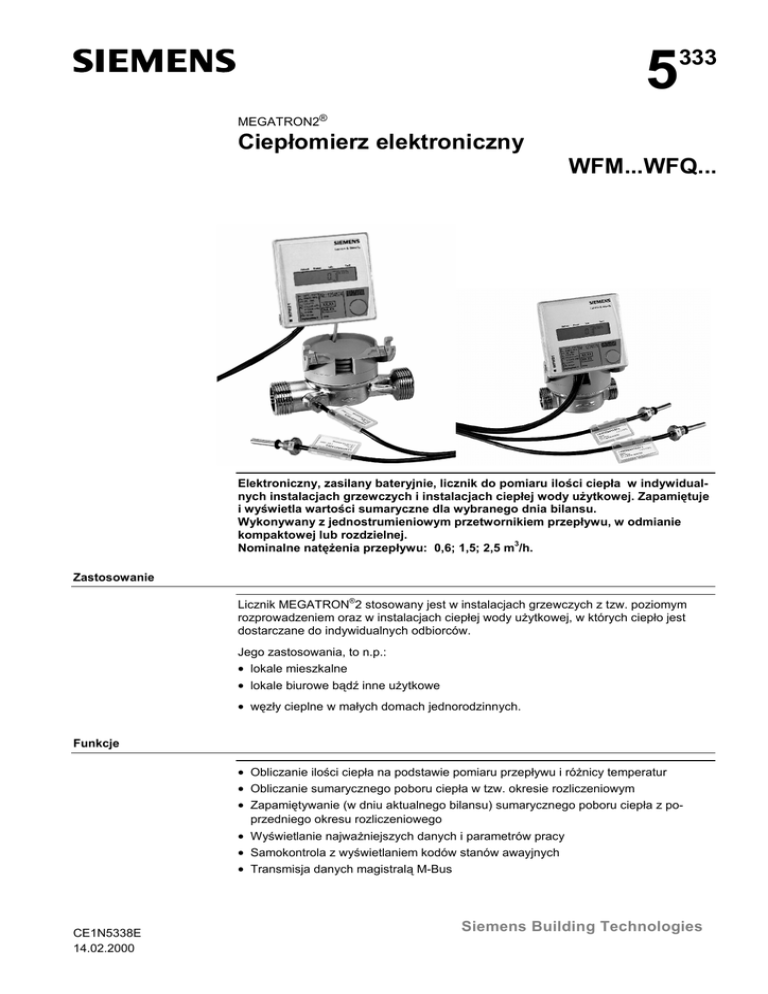

5333 Ciepłomierz elektroniczny WFM...WFQ

5
333
MEGATRON2®
Ciepłomierz elektroniczny
WFM...WFQ...
Elektroniczny, zasilany bateryjnie, licznik do pomiaru ilości ciepła w indywidualnych instalacjach grzewczych i instalacjach ciepłej wody użytkowej. Zapamiętuje
i wyświetla wartości sumaryczne dla wybranego dnia bilansu.
Wykonywany z jednostrumieniowym przetwornikiem przepływu, w odmianie
kompaktowej lub rozdzielnej.
Nominalne natężenia przepływu: 0,6; 1,5; 2,5 m3/h.
Zastosowanie
Licznik MEGATRON®2 stosowany jest w instalacjach grzewczych z tzw. poziomym
rozprowadzeniem oraz w instalacjach ciepłej wody użytkowej, w których ciepło jest
dostarczane do indywidualnych odbiorców.
Jego zastosowania, to n.p.:
• lokale mieszkalne
• lokale biurowe bądź inne użytkowe
• węzły cieplne w małych domach jednorodzinnych.
Funkcje
• Obliczanie ilości ciepła na podstawie pomiaru przepływu i różnicy temperatur
• Obliczanie sumarycznego poboru ciepła w tzw. okresie rozliczeniowym
• Zapamiętywanie (w dniu aktualnego bilansu) sumarycznego poboru ciepła z poprzedniego okresu rozliczeniowego
• Wyświetlanie najważniejszych danych i parametrów pracy
• Samokontrola z wyświetlaniem kodów stanów awayjnych
• Transmisja danych magistralą M-Bus
CE1N5338E
14.02.2000
Siemens Building Technologies
Typy
Przepływ nomi- Długość
nalny qp
3
czujników
Czujnik powrotu w
otworze w korpusie
Komunikacja Oznaczenie typu
0,6 m /h
1,5 m3/h
2,5 m3/h
110 mm
110 mm
130 mm
1,5 m
1,5 m
1,5 m
bezpośrednio
bezpośrednio
bezpośrednio
tak
tak
tak
WFM21.B111
WFM21.D111
WFM21.E131
0,6 m3/h
1,5 m3/h
2,5 m3/h
110 mm
110 mm
130 mm
2,5 m
2,5 m
2,5 m
bezpośrednio
bezpośrednio
bezpośrednio
tak
tak
tak
WFM21.B112
WFM21.D112
WFM21.E132
1,5 m3/h
80 mm
1,5 m
bezpośrednio
nie
3
*)
Czujniki temperatury
Długość kabli Zanurzenie
M-Bus
*)
WFQ21.D081
1,5 m /h
80 mm
2,5 m
bezpośrednio
nie
WFQ21.D082
0,6 m3/h
1,5 m3/h
2,5 m3/h
110 mm
110 mm
130 mm
1,5 m
1,5 m
1,5 m
w osłonie
w osłonie
w osłonie
tak
tak
tak
WFM21.B115
WFM21.D115
WFM21.E135
0,6 m3/h
1,5 m3/h
2,5 m3/h
110 mm
110 mm
130 mm
2,5 m
2,5 m
2,5 m
w osłonie
w osłonie
w osłonie
tak
tak
tak
WFM21.B116
WFM21.D116
WFM21.E136
z dodatkowym wyposażeniem.
Zakres dostawy licznika
Długość korpusu licznika, sposób zanurzenia czujnika temperatury
80 mm
Podzespół, element
110mm
110mm
130mm
130mm
Opakowanie
bezpośr. w osłonie bezpośr. w osłonie
Przetwornik przepływu
Przelicznik wskazujący
Czujnik temp. z łącznikiem gwintowym
Czujnik temp. bez łącznika gwintowego
Uchwyt naścienny
Zaślepka przetwornika przepływu
Instrukcja montażu
Instrukcja uruchamiania i obsługi
Uszczelka płaska
Drut do plombowania
Plomba samozaciskowa
(Plomba samoprzylepna)
Kołek rozporowy S6
Wkręt C 4.2x25
Zaślepka gwintowana
Uszczelka do zaślepki gwintowanej
•
•
•
•
•
•
•
2szt.
•
•
2szt.
3szt.
3szt.
•
2szt.
2szt.
•
2szt.
•
•
2szt.
2szt.
2szt.
•
2szt.
2szt.
•
•
•
•
•
•
2szt.
•
•
2szt.
2szt.
2szt.
•
2szt.
2szt.
•
•
•
•
•
•
•
•
2szt.
•
•
2szt.
2szt.
2szt.
•
2szt.
2szt.
•
2szt.
•
•
2szt.
2szt.
2szt.
•
2szt.
2szt.
Pudełko
Pudełko
Pudełko
Pudełko
Pudełko
Pudełko
Pudełko
Pudełko
Torebka 1
Torebka 1
Torebka 1
Torebka 1
Torebka 2
Torebka 2
Torebka 3
Torebka 3
2/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
Zestawy montażowe
Przeznaczenie, opis
Oznaczenie typu
dla długości korpusu licznika 80 mm, obydwa czujniki zanurzone bezpośrednio, czujnik temp.
zasilania w zaworze kulowym
dla długości korpusu licznika 80 mm, czujnik temp. powrotu zanurzony bezpośrednio, czujnik
temp. zasilania w zaworze kulowym
dla długości korpusu licznika 110 mm, czujnik temp. powrotu zanurzony bezpośrednio, czujnik
temp. zasilania w zaworze kulowym
dla długości korpusu licznika 110 mm, czujnik temp. powrotu do zanurzenia w osłonie, czujnik
temp. zasilania w osłonie zanurzeniowej
dla długości korpusu licznika 110 mm, czujnik temp. powrotu zanurzony bezpośrednio, czujnik
temp. zasilania w zaworze kulowym
dla długości korpusu 110 mm, czujnik temp. powrotu do zanurzenia w osłonie, czujnik temp.
zasilania w osłonie zanurzeniowej
dla długości zabudowy 130 mm, czujnik temp. powrotu zanurzony bezpośrednio,
czujnik zasilania w zaworze kulowym
dla długości zabudowy 130 mm, czujnik temp. powrotu do zanurzenia w osłonie,
czujnik zasilania w osłonie zanurzeniowej
dla długości zabudowy 130 mm, czujnik temp. powrotu zanurzony bezpośrednio,
czujnik zasilania w zaworze kulowym
dla długości zabudowy 130 mm, czujnik temp. powrotu do zanurzenia w osłonie,
czujnik zasilania w osłonie zanurzeniowej
WFZ.E80
WFZ.E80G3
WFZ.E110-I
WFZ.E110-IT
WFZ.E110G3-I
WFZ.E110G3-IT
WFZ.E130-I
WFZ.E130-IT
WFZ.E130G1-I
WFZ.E130G1-IT
Skład kompletnego zestawu montażowego
E80 E80G3 E110-I
Prostka zastępcza
Zawór kulowy G1/2 do rurociągu
powrotn., z otworem do montażu
czujnika temp.; uszczelka płaska
G3/4
Zawór kulowy G1/2 do rurociągu
powrotn..; uszczelka płaska G3/4
•
•
•
•
•
•
E110IT
WFZE110G3- E110G3I
IT
•
•
•
•
2x
2x
2x
2x
Zawór kulowy G3/4 do rurociągu
powrotn., “śrubunek” G3/4;
uszczelka płaska G1
Zawór kulowy G1/2 do rurociągu
zasil., z otworem do montażu
czujnika temp.
Zawór kulowy G3/4 do rurociągu
zasil., z otworem do montażu
czujnika temp.
•
E130- E130-IT E130G1-I E130G1I
IT
•
•
•
•
2x
2x
2x
2x
•
•
•
•
Zawór kulowy G1 do rurociągu
zasil., z otworem do montażu
czujnika temp.
Trójnik G1/2 do rurociągu zasilaj.
•
•
Trójnik G3/4 do rurociągu zasilaj.
•
•
Trójnik G1 do rurociągu zasilaj.
Osłona zanurzeniowa M10x1
•
•
•
•
•
3/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
Wykaz akcesoriów
Podzespół, element
Przeznaczenie, opis
Oznaczenie typu
Prostka zastępcza G3/4
dla długości zabudowy 80 mm
WFZ.R80
Prostka zastępcza G3/4
dla długości zabudowy 110 mm
WFZ.R110
Prostka zastępcza G1
dla długości zabudowy 130 mm
WFZ.R130
Zawór kulowy
z gwintem wewnętrznym G1/2 i otworem gwintowanym M10x1 do
mocowania czujnika temperatury
z gwintem wewnętrznym G3/4 i otworem gwintowanym M10x1 do
mocowania czujnika temperatury
z gwintem wewnętrznym G1 i otworem gwintowanym M10x1 do mocowania czujnika temperatury
WFZ.K18
Zawór kulowy
Zawór kulowy
Trójnik
Trójnik
Podstawka montażowa
Osłona IV
Zestaw przyłączeniowy
M-Bus
z gwintem wewnętrznym G¾ i osłoną zanurzeniową M10x1
z gwintem wewnętrznym G1 i osłoną zanurzeniową M10x1
1 płytka, 2 wkręty C 4.2x25, 2 śruby M3x4 (z łbem kulistym), 2 kołki
rozporowe S6
Chromowana
1 wtyk z kablem (długość 1 m), 1 plomba samoprzylepna,
1 uszczelka (Oring), 1 wkręt mocujący
WFZ.K22
WFZ.T18
WFZ.T22
WFZ.MB
WFZ.B4
WFZ.MBUSSET
Zamawianie
Jeżeli licznik ma być włączony do systemu M-Bus, należy dodatkowo zamówić zestaw
przyłączeniowy M-Bus.
Jeżeli dniem bilansu ma być dzień inny niż 31 grudnia, oznaczenie typu w zamówieniu
należy uzupełnić o żądany miesiąc (standardowo dniem bilansu jest ostatni dzień danego miesiąca).
Przykład zamówienia licznika o długości zabudowy 130 mm i z 30. kwietnia jako dniem
bilansu: WFM21.D131, dzień bilansu: w kwietniu.
4/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
Technika
_____________________________________________________________________________________________
Zasada pomiaru
Licznik mierzy ilość wody wykorzystując wirnikowy przetwornik przepływu. Przepływająca woda grzewcza napędza wirnik, którego obroty są mierzone elektronicznie na zasadzie oscylatora LC (nie występuje sprzęgło magnetyczne).
Pomiar temperatur na zasilaniu i powrocie odbywa się przy pomocy platynowych czujników zanurzeniowych Pt 500.
Miejsce i sposób pomiaru
Licznik jest przystosowany do montażu w rurociągu powrotnym.
Przelicznik dokonuje ciągłego pomiaru przepływu i co najmniej raz na minutę pomiaru
temperatury zasilania i powrotu. Mikroprocesor oblicza różnicę temperatur oraz - na
podstawie średniej wartości przepływu i współczynnika cieplnego medium - ilość ciepła.
Zapamiętywanie zmierzonych wartości
Ilość ciepła mierzona jest w sposób ciągły. O godzinie 23:59 najbliższego dnia bilansu
zapamiętana zostanie aktualna wartość ciepła, jako wartość bilansu rocznego.
Dzień bilansu jest programowany przez producenta; standardowo jest to 31 grudnia
(por. rozdział «Zamawianie»).
Jednocześnie z zapamiętaniem rocznej wartości ciepła licznik dokonuje obliczenia tzw.
liczby kontrolnej. Użytkownicy samodzielnie wykonujący odczyty podają tę liczbę swemu centrum rozliczeniowemu razem z wartością ciepła. Liczba kontrolna umożliwia
weryfikację poprawności odczytu.
Zapamiętana w dniu bilansu wartość ciepła jest przechowywana przez okres 12 miesięcy.
Wyświetlacz
Dostępne na wyświetlaczu wartości i parametry gromadzone są w sumie na trzech
poziomach. Zbiory te obejmują łącznie następujące dane i wielkości:
• sumaryczną ilość ciepła pobranego od ostatniego dnia bilansu
• test segmentów wyświetlacza
• bieżącą moc cieplną
• natężenie przepływu
• temperaturę na zasilaniu
• temperaturę na powrocie
• różnicę temperatur
• liczbę godzin pracy licznika od chwili jego uruchomienia
• dzień bilansu i miesiąc bilansu
• zapamiętaną ilość ciepła z poprzedniego okresu bilansowego (roku)
• zapamiętane ilości ciepła z każdego z minionych 13 miesięcy
• liczbę kontrolną
• sumaryczną ilość ciepła od chwili uruchomienia ciepłomierza
• identyfikację stanów awaryjnych (por. następny rozdział)
Wskazywane wielkości mogą być wyrażone są w następujących jednostkach: °C lub K,
GJ, kWh, m3/h, kW i godziny.
Stany awaryjne
Licznik automatycznie nadzoruje własną pracę i może sygnalizować zaistniałe stany
awaryjne. Istnieje przy tym rozróżnienie pomiędzy dwiema kategoriami tych stanów:
• chwilowe stany awaryjne (instalacyjne): nie mają one wpływu na działanie ciepłomierza. Wyświetlacz pulsuje przez 32 sekundy, po czym na powrót pojawia się wskazanie standardowe.
• poważne stany awaryjne: pomiar zostaje zatrzymany. Na wyświetlaczu pojawia się
na zmianę komunikat o awarii (wraz z kodem) oraz data pierwszego wystąpienia zakłócenia. Wartości zmierzone do momentu pojawienia się pierwszej informacji o
awarii zostaną zapamiętane.
Wskazanie zawiera słowo ”Error” oraz kod stanu awaryjnego
5/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
Konstrukcja
Licznik składa się z przetwornika przepływu, przelicznika wskazującego i dwóch czujników temperatury. Przetwornik przepływu posiada przyłącza gwintowe. Jest wykonany z
mosiądzu niklowanego i działa na zasadzie wodomierza skrzydełkowego z przekazaniem obrotów wirnika za pomocą oscylatora LC. Otwór wlotowy zaopatrzony jest w
sitko przechwytujące większe zanieczyszczenia.
Konstrukcja licznika umożliwia zarówno kompaktowe jak i rozdzielne zamocowanie
przelicznika wskazującego.
Przelicznik wskazujący
Przelicznik składa się układów elektronicznych i ośmiocyfrowego wyświetlacza ciekłokrystalicznego. Zasilany jest baterią litową o napięciu 3V. Poniżej wyświetlacza znajduje się przycisk służący do sekwencyjnego przełączania wskazywanych wielkości.
Przelicznik zamocowany na przetworniku przepływu (kompakt) może być obracany o
360° i przechylany o 90°.
Czujniki temperatury
Czujniki temperatury są czujnikami zanurzeniowymi. Mogą być mocowane bezpośrednio lub w osłonie.
Czujnik składa się z tulejki z umieszczonym na jej końcu elementem pomiarowym
Pt 500, złączki gwintowanej i ekranowanego przewodu w izolacji silikonowej, łączącego
czujnik z przelicznikiem wskazującym.
Czujniki temperatury mogą być montowane w zaworach kulowych (zanurzenie bezpośrednie) lub w osłonach zanurzeniowych.
Czujniki stosowane w liczniku przyłączone są na stałe do przelicznika wskazującego;
są one dobrane w nierozłączne pary.
Warunki instalowania
• Należy przestrzegać lokalnych przepisów dotyczących stosowania ciepłomierzy oraz
fabrycznej instrukcji montażu i obsługi (montaż, plombowanie, warunki eksploatacji
itd.).
• Licznik należy montować na “powrocie”, pomiędzy dwoma zaworami odcinającymi.
Powinien być on łatwo dostępny w celu umożliwienia odczytu i czynności serwisowych.
• Na dopływie, przed licznikiem, wymagane są odcinki stabilizujące:
– 150 mm przy długościach zabudowy 80 mm i 110 mm
– 200 mm przy długości zabudowy 130 mm.
• Przed zamontowaniem przetwornika przepływu należy dokładnie przepłukać instalację, stosując prostkę zastępczą w miejsce przetwornika przepływu.
• Przy montażu należy zwrócić uwagę na znaki określające kierunek przepływu
(strzałka na korpusie przetwornika przepływu).
• Przelicznik może być zamontowany w oddaleniu od przetwornika przepływu (wersja
rozdzielna). Jeżeli otwór w ścianie przewidziany do montażu przelicznika jest za duży, przelicznik może być zamocowany na podstawce montażowej. W razie potrzeby
można dodatkowo użyć chromowanej osłony.
• Przelicznik należy ulokować tak, aby zapewnić dobrą widoczność wyświetlacza.
• Po zakończeniu montażu należy dokonać ciśnieniowej próby szczelności.
• Przelicznik wskazujący, czujniki temperatury i łączniki przetwornika przepływu należy
zabezpieczyć plombami, dla ochrony przed dostępem osób nieupoważnionych.
W podobny sposób należy zabezpieczyć również gniazdo M-bus.
• Odcinki rur w miejscu zainstalowania czujników temperatury należy zaizolować.
6/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
∆p
1,0
0,5
0,4
0,3
0,2
0,1
0,05
0,04
0,03
5338D01
0,02
0,01
0,2
0,3 0,4 0,5 0,6
1,0
1,5 2 2,5 3
Q
4 5 6
Charakterystyka spadku ciśnienia
∆p spadek ciśnienia, bar
Q przepływ, m3/h
Dane techniczne
Klasa dokładności
Klasa środowiskowa
Jednostka ciepła/chłodu
Maks. moc cieplna
Przepływy
Przepływ nominalny qp
Przepływ maksymalny qs
Przepływ minimalny qi H
V
Maks. dopuszczalne ciśnienie pracy
Zakres temperatur pracy przetwornika przepływu
Pomiar temperatury
Zakres pomiarowy czujników temperatury
Zakres różnicy temperatur
Sygnał wyjściowy
w warunkach pomiaru rzeczywistego
w trybie testowym
Zachowanie przy nadmiernym przepływie
przepływ = 2 qs
Dopuszczalna temperatura otoczenia
transport i składowanie
eksploatacja
Żywotność baterii
Wymiary, przyłącza, masa
Przyłącza gwintowe
Długość zabudowy
Masa
Czujniki temperatury
Element pomiarowy
Przewód przyłączeniowy
3 wg EN 1434
A wg EN 1434
GJ (kWh)
300 kW
0,6
1,2
6/12
12/24
1,5
3
15/30
30/60
10 bar
1...90 °C
2,5
m3/h
5
m3/h
25 / 50 l/h
50/100 l/h
20...110 °C
3...90 K
M-bus (EN 1434)
M-bus (EN 1434)
impulsy napięciowe (3 V)
liniowe
0,6
G3/4
110
0,73
1,5
G3/4
80
0,65
5...55 °C
maks. 55 °C
ok. 8 lat
1,5
G3/4
110
0,71
2,5
G1
130
0,8
m3/h
mm
kg
Pt 500 Ω wg EN 60751
1,5 lub 2,5 m
7/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
Wymiary
R
79
74
90
°
71,5
13,5
1500/2500
85
137
360°
12
∅19
46
G¾
∅ 50
∅ 67
5333M02
∅5
110
Długość korpusu110 mm,
jeden czujnik temp. zanurzany bezpośrednio
79
R
74
90
°
73
17
1500/2500
90
142
360°
14
14
46
G1
26
∅ 50
10
∅ 24,5
∅ 67
5333M03
∅5
M 10x1
130
SW13
Długość korpusu 130 mm,
jeden czujnik temp. zanurzany
bezpośrednio
79
R
74
90
°
85
13,5
1500/2500
71,5
137
360°
∅ 67
10
26
G¾
∅ 50
48
∅ 19
SW13
M 10x1
80
5333M05
∅5
Długość korpusu 80 mm,
jeden czujnik temp. zanurzany
bezpośrednio
8/8
Siemens Building Technologies
Electronic Heat and Cooling Meters
CE1N5338E
14.02.2000
