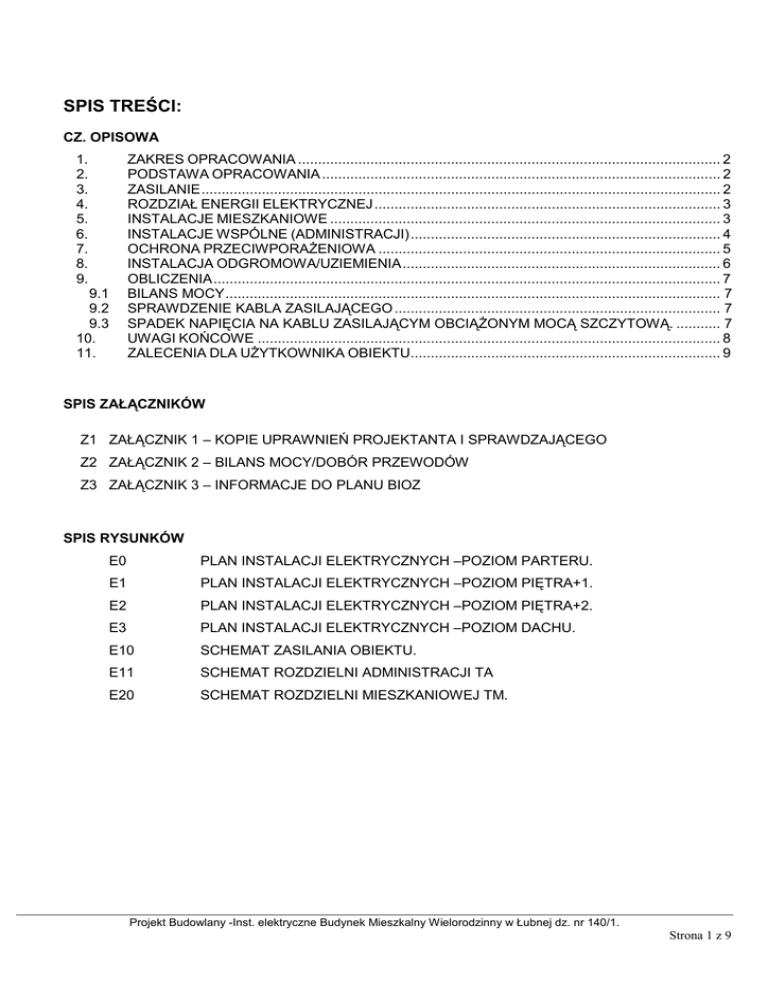

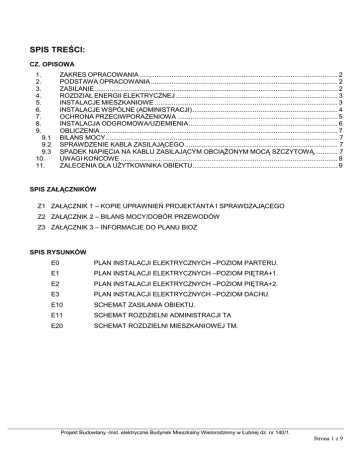

SPIS TREŚCI:
CZ. OPISOWA
1.
2.
3.
4.
5.
6.
7.
8.
9.
9.1
9.2
9.3
10.
11.
ZAKRES OPRACOWANIA ......................................................................................................... 2
PODSTAWA OPRACOWANIA ................................................................................................... 2
ZASILANIE................................................................................................................................. 2
ROZDZIAŁ ENERGII ELEKTRYCZNEJ...................................................................................... 3
INSTALACJE MIESZKANIOWE ................................................................................................. 3
INSTALACJE WSPÓLNE (ADMINISTRACJI)............................................................................. 4
OCHRONA PRZECIWPORAśENIOWA ..................................................................................... 5
INSTALACJA ODGROMOWA/UZIEMIENIA............................................................................... 6
OBLICZENIA.............................................................................................................................. 7
BILANS MOCY........................................................................................................................... 7
SPRAWDZENIE KABLA ZASILAJĄCEGO ................................................................................. 7
SPADEK NAPIĘCIA NA KABLU ZASILAJĄCYM OBCIĄśONYM MOCĄ SZCZYTOWĄ. ........... 7
UWAGI KOŃCOWE ................................................................................................................... 8
ZALECENIA DLA UśYTKOWNIKA OBIEKTU............................................................................. 9
SPIS ZAŁĄCZNIKÓW
Z1 ZAŁĄCZNIK 1 – KOPIE UPRAWNIEŃ PROJEKTANTA I SPRAWDZAJĄCEGO
Z2 ZAŁĄCZNIK 2 – BILANS MOCY/DOBÓR PRZEWODÓW
Z3 ZAŁĄCZNIK 3 – INFORMACJE DO PLANU BIOZ
SPIS RYSUNKÓW
E0
PLAN INSTALACJI ELEKTRYCZNYCH –POZIOM PARTERU.
E1
PLAN INSTALACJI ELEKTRYCZNYCH –POZIOM PIĘTRA+1.
E2
PLAN INSTALACJI ELEKTRYCZNYCH –POZIOM PIĘTRA+2.
E3
PLAN INSTALACJI ELEKTRYCZNYCH –POZIOM DACHU.
E10
SCHEMAT ZASILANIA OBIEKTU.
E11
SCHEMAT ROZDZIELNI ADMINISTRACJI TA
E20
SCHEMAT ROZDZIELNI MIESZKANIOWEJ TM.
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 1 z 9
1. ZAKRES OPRACOWANIA
Opracowanie niniejsze stanowi projekt budowlany instalacji elektrycznych dla budynku
mieszkalnego wielorodzinnego nr.6 (1 z 7 osiedla budynków) w Łubnej przy ul. Łubińskiej
dz. nr. 140/1 i swoim zakresem obejmuje :
•
Wykonanie Instalacji rozdziału energii elektrycznej (wlz, rozdzielnie),
•
Wykonanie Instalacji obwodów siły i gniazd,
•
Wykonanie Instalacji oświetlenia,
•
Wykonanie instalacji odgromowej i uziemień.
Zarówno dla części mieszkalnej jaki i wspólnej (administracyjnej).
2. PODSTAWA OPRACOWANIA
Projekt opracowano na podstawie:
•
wytycznych architekta – biuro BMartProjekt,
•
aktualnych podkładów architektonicznych (06.2008),
•
zaleceń, uzgodnień i wytycznych ZEWT S.A.,
•
zaleceń, uzgodnień i wytycznych inwestora (standard wyposaŜenia budynku jak dla
budynków komunalnych – minimalny podstawowy),
•
przepisów i obowiązujących norm.
3. ZASILANIE
Zasilanie budynku odbywać się będzie za pomocą przyłączy z linii kablowych – zadanie nie
będące przedmiotem niniejszego opracowania.
Ze złącza kablowego ZK zlokalizowanego przy ścianie zewnętrznej budynku doprowadzić naleŜy
kabel 5xLGY 1x95mm2 w rurach DVK110 w warstwie fundamentowej do przygotowanego kanału
pionowego typu ZELP (pionowy ciąg obudów w przygotowanej wnęce).
Wielkość mocy zainstalowanej dla budynku wynosi 249 kW, szczytowej zaś 69,5 kW.
Na poziomie parteru w szafie typu ZELP znajduje się budynkowy wyłącznik prądu pełniący
funkcję poŜarowego Głównego Wyłącznika Prądu (GWP) zapewniający moŜliwość wyłączenia
zasilania całego obiektu w przypadku poŜaru.
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 2 z 9
Ze względu na to iŜ w budynku nie ma elektrycznych urządzeń słuŜących ochronie poŜarowej –
zasilanie zostanie wyłączone w całości (świecić się będą jedynie oprawy awaryjne z własnych
baterii akumulatorów).
4. ROZDZIAŁ ENERGII ELEKTRYCZNEJ
W obudowie na kaŜdym z pięter znajdować się będą rozliczeniowe liczniki energii elektrycznej
6szt/piętro wraz z zabezpieczeniami przedlicznikowymi. Na poziomie parteru dodatkowo
znajdować się będzie sekcja zasilania odbiorów administracyjnych budynku TA wraz z
opomiarowaniem.
Tablice wykonać naleŜy zgodnie z załączoną dokumentacją rysunkową. WyposaŜyć je naleŜy w:
rozłącznik, wyłączniki nadprądowe oraz róŜnicowo-prądowe, ochronniki przepięciowe 4biegunowy klasy B lub C, lampki firm Moeller, Legrand, Schrack lub innych. NaleŜy dąŜyć do
unifikacji (urz. jednego producenta) stosowanych elementów rozdzielni.
Jako zabezpieczenie przelicznikowe (limitujące moc) lokali mieszkalnych zastosować naleŜy
wkręcane bezpieczniki automatyczne (S101/25A) schowane dodatkowo za przystosowaną do
plombowania osłonę z plexi z otworami umoŜliwiającymi załączenie, wyłączenie odbiorcy, ale
uniemoŜliwiającymi wymianę zabezpieczenia.
Szczegółowe parametry oraz rozmieszczenie urządzeń na schematach poszczególnych
rozdzielni.
System sieci zasilającej: TN-S.
Okablowanie zasilające mieszkania (wlz) układać naleŜy p/t na ścianie.
5. INSTALACJE MIESZKANIOWE
W kaŜdym z mieszkań wykonać naleŜy instalację oświetlenia (wypusty, łączniki), gniazd
elektrycznych. Tablice mieszkaniowe TM umieścić naleŜy nad drzwiami wejściowymi do
mieszkania. W ramach instalacji mieszkaniowej wykonać naleŜy instalację dzwonkową oraz
połączeń wyrównawczych.
Okablowanie wykonać przewodem typu YDY ułoŜonym pod tynkiem.
Wysokość montaŜu osprzętu (gniazd, wyłączników, wypustów) pokazano na planach instalacji.
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 3 z 9
Osprzęt naleŜy instalować w ramkach wielokrotnych.
W ramach instalacji połączeń wyrównawczych wykonać naleŜy przewodem LGy 6mm2
połączenia z rozdzielni do łazienki oraz kuchni.
Instalację naleŜy wykonać zgodnie ze schematami rozdzielni TM i planami instalacji.
6. INSTALACJE WSPÓLNE (ADMINISTRACJI)
W ramach instalacji wspólnych wykonać naleŜy instalację m.in.:
•
oświetlenia podstawowego i awaryjnego
•
gniazd elektrycznych porządkowych (gniazdo instalowane w obudowie ZELP na
poziomie parteru)
Oświetlenie podstawowe realizowane jest poprzez oprawy mocowane do stropu betonowego.
Sterowanie oświetleniem odbywa się lokalnie poprzez przyciski sterujące automatem
schodowym. Zaleca się zastosowanie automatu schodowego z sygnalizacją wyłączenia
(mignięcie oświetlenia przed wyłączeniem).
Wyłączniki do sterowania oświetleniem umieścić na wysokości 110cm (oś wyłącznika).
Jako standard osprzętu przyjęto wyłączniki typu BERKER.
Przewody oświetleniowe typu YDYp 3(4)x1,5mm2, w izolacji 750V układać naleŜy jako instalację
podtynkową. Instalację naleŜy wykonać zgodnie ze schematami rozdzielni i planami instalacji
oświetlenia.
Poziom natęŜenia oświetlenia w poszczególnych pomieszczeniach ma spełniać wymagania
normy PN-EN 12464-1. Minimalne wartości średniego natęŜenia oświetlenia dla poszczególnych
pomieszczeń zaznaczono na planach instalacji oświetlenia.
W korytarzach wartość ta wynosi 100 lux.
Kalkulację natęŜenia oświetlenia sporządzono przy załoŜeniu jasnego koloru ścian, sufitów i przy
szarej wykładzinie podłogowej (typu PCV).
Oświetlenie awaryjne stanowić będą oprawy oświetlenia podstawowego wyposaŜone
dodatkowo w układ akumulatorowy o czasie podtrzymania 2h (zaznaczone na planie symbolem
Aw). Oprawy awaryjne będą pracować w trybie „na jasno” (przełączenie awaryjne w wyniku
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 4 z 9
zaniku zasilania podstawowego).
Dobrane oprawy oświetlenia awaryjnego zapewniają wymagane przez PN-EN1838-2005
natęŜenie 1 lux na poziomie podłogi drogi ewakuacji.
Do opraw awaryjnych doprowadzić naleŜy przewód YDYp 4x1,5mm2 (L, N, PE oraz L’ sprzed
elementów sterujących).
Dla łatwej identyfikacji kaŜdą z opraw awaryjnych naleŜy oznaczyć naklejką w kolorze Ŝółtym.
Wszystkie wykorzystywane urządzenia i materiały musza posiadać fabryczne oznaczenia.
Urządzenia i materiały muszą być w pełni zgodne z polskimi normami i posiadać dopuszczenia
do stosowania w budownictwie.
Oświetlenie zewnętrzne realizowane jest poprzez oprawę nad wejściem do budynku oraz
oświetlenie numeru policyjnego.
Dodatkowo wzdłuŜ ciągów komunikacyjnych planowane są oprawy oświetleniowe 1x150W na
słupach o wys. 3m.
Sterowanie oświetleniem odbywa się poprzez automat zmierzchowy.
Wszystkie wykorzystywane urządzenia i materiały musza posiadać fabryczne oznaczenia.
Urządzenia i materiały muszą być w pełni zgodne z polskimi normami i posiadać dopuszczenia
do stosowania w budownictwie.
Instalację naleŜy wykonać zgodnie ze schematami rozdzielni i planami instalacji.
7. OCHRONA PRZECIWPORAśENIOWA
Ochrona przeciwporaŜeniowa
przed
dotykiem
bezpośrednim realizowana
jest
poprzez
zastosowanie izolowania części czynnych.
W ochronie dodatkowej przed dotykiem pośrednim - zastosowano szybkie wyłączenie zasilania
poprzez wyłączniki samoczynne, szybko wyłączające w przypadku zwarcia pomiędzy częścią
czynną a częścią przewodzącą dostępną. Czas wyłączenia tych wyłączników nie będzie
przekraczał 0,4 sek. .
Uzupełnieniem ochrony podstawowej jest zastosowanie wyłączników róŜnicowoprądowych o
prądzie zadziałania 30mA.
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 5 z 9
Wszystkie urządzenia i sprzęt których konstrukcja wykonana jest z metalu lub zawierają one
elementy metalowe, na których w przypadku uszkodzenia moŜe pojawić się napięcie, muszą być
dodatkowo objęte instalacją połączeń wyrównawczych dodatkowych.
Połączenia wyrównawcze wykonać przewodami LY6mm2 przyłączonymi do lokalnej szyny
wyrównawczej LSW.
Instalacje ochrony od poraŜeń wykonać zgodnie z PN-IEC 603664-4-41 oraz
PN-IEC 60364-4-47
8. INSTALACJA ODGROMOWA/UZIEMIENIA
Dach budynku objąć naleŜy ochroną odgromową. Mimo Ŝe pokrycie dachowe stanowić będzie
blachodachówka o gr. 0,5mm zaprojektowano wykonanie instalacji odgromowej w postaci
zwodów poziomych umieszczonych na kalenicy dachu. Zwody poziome wykonanać drutem
ocynkowanym fi 6mm na uchwytach odstępowych.
Zwody pionowe wykonać w postaci drutu fi 6mm ułoŜonego w słupach konstrukcyjnych budynku.
Zwody te naleŜy połączyć instalacją odgromową na dachu oraz z inst. uziemiającą wykonaną w
fundamencie budynku.
Instalację uziemiającą wykonać w postaci bednarki FeZn 30x4 układanej w fundamencie
budynku.
Ponadto do ochrony odgromowej włączyć naleŜy kominy poprzez wyprowadzenie iglic na wys.
1m ponad chroniony element.
Instalację naleŜy wykonać zgodnie z planami instalacji.
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 6 z 9
9. OBLICZENIA
9.1
BILANS MOCY
Moc zainstalowaną wyznaczono jako sumę mocy opraw oświetleniowych oraz urządzeń
zasilanych z tablic administracyjnych oraz tablic mieszkaniowych. Współczynnik jednoczesności
określa stopień wykorzystania mocy poszczególnych urządzeń.
Dla
tablicy
mieszkaniowej
przyjęto
moc
zainstalowaną
Pi=13,5kW.
Dla
odbiorów
administracyjnych wartość mocy wynosi 2kW.
Dla całego obiektu wartość mocy zainstalowanej wynosi 245 kW. Współczynnik jednoczesności
określono na podstawie norm SEP. Dla mieszkań (18 szt.) został określony na poziomie 0,293.
Tak więc wartości obliczeniowe dla budynku wynoszą:
• moc zainstalowana Pi=245 kW
•
moc szczytowa Ps=69,5 kW
•
cos ф = 0,93
•
Is=108 A
9.2
SPRAWDZENIE KABLA ZASILAJĄCEGO
Dla zasilania tablicy TG dobrano kabel 5xLGY 1x95 mm2.
ObciąŜalność długotrwała kabla 5xLGY 1x95 mm2 ułoŜonego w rurze PCV wynosi
Idd =207A.
Zabezpieczenie w złączu Ib=160A.
Muszą zostać spełnione warunki:
Idd >Ib> Is
207A > 160> 108A
oraz:
k*Ib< 1,45*Idd k=1,6
Idd =207A > Ib*1,6/1,45= 125*1,6/1,45 = 138 A
Warunki te są spełnione.
9.3
SPADEK NAPIĘCIA NA KABLU ZASILAJĄCYM OBCIĄśONYM MOCĄ
SZCZYTOWĄ.
Dla tablicy TG/B:
Ps = 69,5 kW
cos fi = 0,93
l = 21 m
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 7 z 9
dU=0,2%
Dopuszczalny spadek napięcia na wlz wynosi 1%, tak więc spadki napięcia nie przekraczają
wartości dopuszczalnych.
Dla najbardziej oddalonego odbioru –tablica TM ostatnia kondygnacja dopuszczalny spadek
napięcia jest sumą spadków na poszczególnych odcinkach kabli (złącze-TG/C; TG/C-TM lokal
C3-8) i wynosi 1,1%
Dopuszczalny spadek napięcia nie przekracza wartości dopuszczalnych.
Szczegółowe zasady doboru przekroju kabli, zabezpieczeń oraz bilans mocy zawiera załącznik
Z3-Bilans mocy/dobór przewodów.
10.
UWAGI KOŃCOWE
Przed przystąpieniem do prac naleŜy dokonać koordynacji na budowie.
Wykonawca jest zobowiązany do wykonania wszelkich rysunków warsztatowych niezbędnych do
wykonania prac.
Przy wykonywaniu przepustów przez przegrody ogniowe (m.in. szacht elektryczny) zastosować
naleŜy masę uszczelniającą o odporności danej przegrody.
Urządzenia instalować zgodnie z wytycznymi, DTR-mi dostawców/producentów.
Po zrealizowaniu wszelkich prac montaŜowych wykonać naleŜy:
• Naprawy wszelkich uszkodzeń ścian, sufitów (wypełnienie wszelkich ubytków po
wykonywaniu bruzd) wraz z pomalowaniem całych powierzchni na których realizowane
były prace montaŜowe,
• wszelkie wymagane przepisami pomiary i próby ruchowe,
• Wykonać naleŜy dokumentację powykonawczą z:
• protokołami odbioru robót częściowych i ulegających zakryciu,
• projektem budowlanym z naniesionymi i zatwierdzonymi przez inspektora nadzoru
robót elektrycznych poprawkami,
• oświadczeniem kierownika robót o wykonaniu prac zgodnie z projektem
budowlanym oraz sztuką i wiedzą inŜynierską
• protokołami zabezpieczeń przejść przez przegrody poŜarowe,
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 8 z 9
• protokołami szkoleń obsługi,
• zatwierdzeniami inwestora, kartami katalogowymi, certyfikatami, atestami innymi
materiałami dopuszczającymi do zabudowania materiałów i urządzeń w obiekcie,
• DTR-ki, instrukcje obsługi.
W ramach dokumentacji powykonawczej wykonawca dostarczy ksiąŜkę obiektu zawierającą
wszelkie wytyczne odnośnie przeglądów i eksploatacji urządzeń i instalacji elektrycznych.
11.
ZALECENIA DLA UśYTKOWNIKA OBIEKTU
Do uŜytkownika obiektu naleŜy:
• Dokonanie wspólnie z wykonawcą instalacji jej odbiorów, tj. sprawdzenie zgodności z
przepisami wykorzystanych do realizacji inwestycji materiałów, odbiór pomontaŜowych
protokółów pomiarowych,
• Przeprowadzenie szkolenia osób odpowiedzialnych ze eksploatację instalacji,
• Prowadzenie ksiąŜki obiektu z wpisami odnośnie kontroli/przeglądów instalacji
(protokoły pomiarowe), dokonywanych modernizacji i zmian instalacji (uzgodnione
projekty wykonawcze),
Projekt Budowlany -Inst. elektryczne Budynek Mieszkalny Wielorodzinny w Łubnej dz. nr 140/1.
Strona 9 z 9
