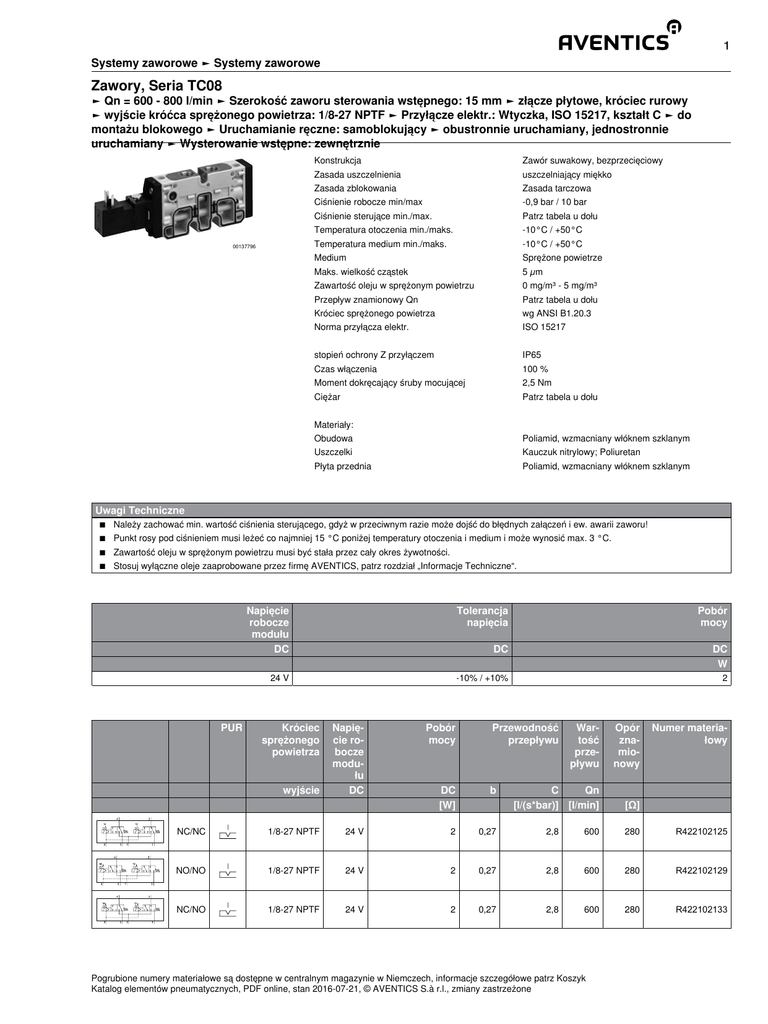

Zawory, Seria TC08

1
Systemy zaworowe ► Systemy zaworowe
Zawory, Seria TC08
► Qn = 600 - 800 l/min ► Szerokość zaworu sterowania wstępnego: 15 mm ► złącze płytowe, króciec rurowy
► wyjście króćca sprężonego powietrza: 1/8-27 NPTF ► Przyłącze elektr.: Wtyczka, ISO 15217, kształt C ► do
montażu blokowego ► Uruchamianie ręczne: samoblokujący ► obustronnie uruchamiany, jednostronnie
uruchamiany ► Wysterowanie wstępne: zewnętrznie
00137796
Konstrukcja
Zawór suwakowy, bezprzecięciowy
Zasada uszczelnienia
uszczelniający miękko
Zasada zblokowania
Zasada tarczowa
Ciśnienie robocze min/max
-0,9 bar / 10 bar
Ciśnienie sterujące min./max.
Patrz tabela u dołu
Temperatura otoczenia min./maks.
-10°C / +50°C
Temperatura medium min./maks.
-10°C / +50°C
Medium
Sprężone powietrze
Maks. wielkość cząstek
5 µm
Zawartość oleju w sprężonym powietrzu
0 mg/m³ - 5 mg/m³
Przepływ znamionowy Qn
Patrz tabela u dołu
Króciec sprężonego powietrza
wg ANSI B1.20.3
Norma przyłącza elektr.
ISO 15217
stopień ochrony Z przyłączem
IP65
Czas włączenia
100 %
Moment dokręcający śruby mocującej
2,5 Nm
Ciężar
Patrz tabela u dołu
Materiały:
Obudowa
Poliamid, wzmacniany włóknem szklanym
Uszczelki
Kauczuk nitrylowy; Poliuretan
Płyta przednia
Poliamid, wzmacniany włóknem szklanym
Uwagi Techniczne
■ Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu!
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
PUR
Napięcie
robocze
modułu
DC
Tolerancja
napięcia
Pobór
mocy
DC
24 V
-10% / +10%
DC
W
Króciec
sprężonego
powietrza
2
Pobór
mocy
wyjście
Napięcie robocze
modułu
DC
Przewodność
przepływu
Wartość
przepływu
Opór
znamionowy
C
Qn
[l/(s*bar)] [l/min]
[Ω]
DC
[W]
b
NC/NC
1/8-27 NPTF
24 V
2
0,27
2,8
600
280
R422102125
NO/NO
1/8-27 NPTF
24 V
2
0,27
2,8
600
280
R422102129
NC/NO
1/8-27 NPTF
24 V
2
0,27
2,8
600
280
R422102133
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-07-21, © AVENTICS S.à r.l., zmiany zastrzeżone
Numer materiałowy
2
Systemy zaworowe ► Systemy zaworowe
Zawory, Seria TC08
► Qn = 600 - 800 l/min ► Szerokość zaworu sterowania wstępnego: 15 mm ► złącze płytowe, króciec rurowy
► wyjście króćca sprężonego powietrza: 1/8-27 NPTF ► Przyłącze elektr.: Wtyczka, ISO 15217, kształt C ► do
montażu blokowego ► Uruchamianie ręczne: samoblokujący ► obustronnie uruchamiany, jednostronnie
uruchamiany ► Wysterowanie wstępne: zewnętrznie
PUR
Króciec
sprężonego
powietrza
Pobór
mocy
wyjście
Napięcie robocze
modułu
DC
Przewodność
przepływu
Wartość
przepływu
Opór
znamionowy
C
Qn
[l/(s*bar)] [l/min]
[Ω]
Numer materiałowy
DC
[W]
b
-
1/8-27 NPTF
24 V
2
0,36
3,5
800
185
R422101153
-
1/8-27 NPTF
24 V
2
0,36
3,5
800
185
R422101157
-
1/8-27 NPTF
24 V
2
0,36
3,5
800
185
R422101161
-
1/8-27 NPTF
24 V
2
0,36
3,5
800
185
R422101165
-
1/8-27 NPTF
24 V
2
0,36
3,5
800
185
R422101169
-
1/8-27 NPTF
24 V
2
0,36
3,5
800
185
R422101173
Numer materiałowy
Ciśnieniesterujące
min./max.
Czas włączenia
Czas wyłączenia
[bar]
2,5 / 10
[ms]
[ms]
R422102125
14
0,166
R422102129
2,5 / 10
10
14
0,166
R422102133
2,5 / 10
10
14
0,166
R422101153
2,5 / 10
14
18
0,125
R422101157
3 / 10
14
17
0,125
R422101161
2 / 10
10
10
0,125
R422101165
3 / 10
10
11
0,125
R422101169
3 / 10
10
11
0,125
R422101173
3 / 10
10
11
0,125
10
PUR = pomocnicze uruchamianie ręczne
Przyłącze wtykowe: Mosiądz, niklowany; odlew ciśnieniowy cynkowy, chromowany
Przepływ znamionowy Qn przy 6 bar i Δp = 1 bar
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-07-21, © AVENTICS S.à r.l., zmiany zastrzeżone
Ciężar
[kg]
