BIURO PROJEKTOWE JAN DWORZYCKI
ul. Wyspiańskiego 21/8, 22-600 Tomaszów Lubelski
tel. 0-503-052-668, e-mail: [email protected]
www.projekty-dworzycki.pl
NIP 921-163-45-68

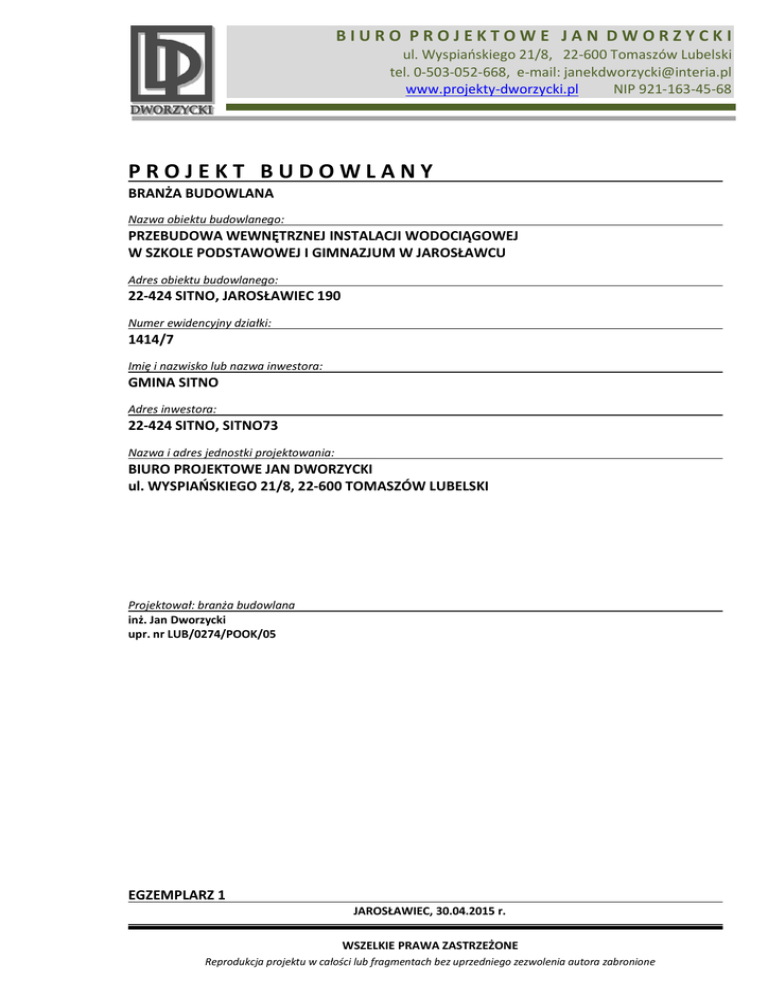

PROJEKT BUDOWLANY
BRANŻA BUDOWLANA
Nazwa obiektu budowlanego:
PRZEBUDOWA WEWNĘTRZNEJ INSTALACJI WODOCIĄGOWEJ
W SZKOLE PODSTAWOWEJ I GIMNAZJUM W JAROSŁAWCU
Adres obiektu budowlanego:
22-424 SITNO, JAROSŁAWIEC 190
Numer ewidencyjny działki:
1414/7
Imię i nazwisko lub nazwa inwestora:
GMINA SITNO
Adres inwestora:
22-424 SITNO, SITNO73
Nazwa i adres jednostki projektowania:
BIURO PROJEKTOWE JAN DWORZYCKI
ul. WYSPIAŃSKIEGO 21/8, 22-600 TOMASZÓW LUBELSKI
Projektował: branża budowlana
inż. Jan Dworzycki
upr. nr LUB/0274/POOK/05
EGZEMPLARZ 1
JAROSŁAWIEC, 30.04.2015 r.
WSZELKIE PRAWA ZASTRZEŻONE
Reprodukcja projektu w całości lub fragmentach bez uprzedniego zezwolenia autora zabronione
Zawartość opracowania :
1. Strona tytułowa.
2. Zawartość opracowania.
3. Opis techniczny.
3.1. Podstawa opracowania.
3.2. Przedmiot opracowania.
3.3. Stan istniejący wydzielonego pomieszczenia pompowni.
3.4. Projektowane elementy pomieszczenia pompowni wody na cele p.poż..
3.5. Warunki ochrony przeciwpożarowej projektowanego pomieszczenia pompowni.
3.6. Projektowana charakterystyka energetyczna.
3.7. Uwagi końcowe.
4. Część graficzna:
A01 Rzut parteru – pomieszczenie pompowni wody na cele p.poż..
skala 1:50
3. OPIS TECHNICZNY
3.1. Podstawa opracowania :
 zlecenie Zamawiającego,
 uzgodnienia z Zamawiającym,
 mapa sytuacyjna w skali 1 : 500,
 decyzja Komendanta Miejskiego Państwowej Straży Pożarnej w Zamościu z dnia 31
grudnia 2014 roku, z czynności kontrolno-rozpoznawczych z dnia 18 listopada 2014 r.
przeprowadzonych w budynku Szkoły Podstawowej i Gimnazjum w Jarosławcu i zaleceń
pokontrolnych.
 aktualne przepisy prawa w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie oraz w sprawie zakresu i formy projektu budowlanego.
3.2. Przedmiot opracowania :
Przedmiotem opracowania jest projekt budowlany przebudowy wewnętrznej instalacji
wodociągowej w budynku Szkoły Podstawowej i Gimnazjum w Jarosławcu, robót budowlanych
związanych z wydzieleniem pomieszczenia pompowni wody na cele przeciwpożarowe, na działce nr ewidencyjny 1414/7, gmina Sitno.
Opracowanie wykonywane jest na podstawie decyzji Komendanta Miejskiego Państwowej Straży Pożarnej w Zamościu z dnia 31 grudnia 2014 roku, z czynności kontrolnorozpoznawczych z dnia 18 listopada 2014 r. przeprowadzonych w budynku Szkoły Podstawowej
i Gimnazjum w Jarosławcu i zaleceń pokontrolnych.
3.3. Stan istniejący wydzielonego pomieszczenia pompowni :
Projektowane pomieszczenie pompowni wody na cele przeciwpożarowe zlokalizowano
pod schodami, gdzie kiedyś znajdowało się wyjście z budynku (obecnie brak wyjścia, zamurowane).
W miejscu planowanego pomieszczenia znajduje się umywalka, która przewidziana jest
do demontażu i drzwi do biblioteki, które należy zdemontować i zamurować otwór. Ponadto
należy zdemontować drzwi do schowka pod schodami.
Istniejące posadzki z płytek terakotowych. Na ścianach tynki cementowo-wapienne malowane farbami olejnymi.
Istniejąca instalacja elektryczna oświetleniowa.
3.4. Projektowane elementy pomieszczenia pompowni wody na cele p.poż.:
3.4.1. Ściana działowa wydzielająca pomieszczenie pompowni murowana z bloczków betonu
komórkowego odmiany M600, grubości 12 cm, na zaprawie cementowo-wapiennej klasy M3
(MPa).
3.4.2. Zamurowania wykonać z bloczków betonu komórkowego odmiany M600, na zaprawie
cementowo-wapiennej klasy M3 (MPa).
3.4.3. Nadproże w ściance działowej murowane typu kleina.
3.4.4. Zdemontować istniejące drzwi do biblioteki i schowka pod schodami. Zdemontować istniejącą umywalkę.
3.4.5. Ściany otynkowane cementowo-wapienne, malowane farbami olejnymi.
3.4.6. Obudowa kanału wentylacyjnego z płyt gipsowo-kartonowych Fireboard o grubości 2x
25mm, o odporności ogniowej EI120, system Knauf.
3.4.7. Wykonać kanał nawiewny do projektowanego pomieszczenia.
3.4.8. Zawilgocone tynki skuć, osuszyć ścianę i wykonać nowe tynki cementowo-wapienne.
3.4.9. Drzwi do projektowanego pomieszczenia o odporności ogniowej EI60.
3.4.10. W pomieszczeniu zainstalować grzejnik, wg branży sanitarnej.
3.5. Warunki ochrony przeciwpożarowej projektowanego pomieszczenia pompowni.
Projektowana ścianka wydzielająca pomieszczenie pompowni o odporności
ogniowej EI120.
Istniejące ściany spełniają wymagania odporności ogniowej EI120.
Istniejący strop pompowni spełnia wymagania odporności ogniowej REI120.
Obudowa kanału wentylacyjnego z płyt gipsowo-kartonowych Fireboard o grubości 2x
25mm, o odporności ogniowej EI120, system Knauf.
Drzwi do pompowni o odporności ogniowej EI60.
Przepusty pożarowe instalacji projektowanych i istniejących wykonać o odporności ogniowej EI120.
3.6. Projektowana charakterystyka energetyczna budynku.
Projektowane zmiany nie wpływają na charakterystykę energetyczną budynku.
3.7. Uwagi końcowe.
Stosowane materiały do budowy obiektu winny posiadać odpowiednie aprobaty techniczne i dopuszczenia do stosowania w budownictwie.
Przy wykonywaniu robót należy stosować wyroby dopuszczone do obrotu i stosowania
w budownictwie, za które uważa się wyroby, dla których wydano certyfikat na znak bezpieczeństwa lub deklarację zgodności z Polską Normą lub aprobatę techniczną (Prawo Budowlane art.
10).
Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881)
określa zasady wprowadzania do obrotu wyrobów budowlanych, zasady kontroli wyrobów budowlanych wprowadzonych do obrotu oraz zasady działania organów administracji publicznej w
tej dziedzinie.
Rozporządzenie Ministra Infrastruktury z dnia 11.08.2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym
(Dz. U. nr 198/2004 poz. 2041) wydane na podstawie ww ustawy określa m. in. sposób deklarowania zgodności wyrobów budowlanych na podstawie oceny zgodności z Polską Normą lub
aprobatą techniczną, wymagane systemy oceny zgodności i sposób znakowania wyrobów budowlanych. Roboty należy wykonywać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych" oraz przepisami BHP.
Przed przystąpieniem prac budowlanych należy fakt ten zgłosić do lokalnego organu
nadzoru budowlane po uprzednim otrzymaniu książki budowy.
Przed użytkowaniem obiekt należy zgłosić do odbioru odpowiednim służbom organów
nadzoru budowlanego, inspekcji sanitarnej, inspekcji pracy.
Projektował:
branża budowlana :
inż. Jan DWORZYCKI
upr. nr LUB/0274/POOK/05
upr. bud. do projektowania bez ograniczeń
w specjalności konstrukcyjno-budowlanej
4. Cześć graficzna:
- 65
RZUT PARTERU 1:50
POMIESZCZENIE POMPOWNI WODY NA CELE P.POŻ.
+ 000
WIATROŁAP
1/02/32
POMIESZCZENIE
TECHNICZNE
ISTN. DRZWI DREWNIANE DO LIKWIDACJI
1/02/34
KOMUNIKACJA
PROJ. GRZEJNIK
1/02/33
+ 000
ISTN. RUROCIĄGI C.O., STALOWE
POMIESZCZENIE
SOCJALNE
PRZEPUSTY POŻAROWE EI120
DO WYKONANIA
118
ŚCIANA ODDZ. POŻAROWEGO GR.12cm
EI120 Z BLOCZKÓW BETONU KOMÓRKOWEGO
84
45
1/02/29
- 45
100
PROJEKTOWANY HYDRANT PPOŻ.HP25
KANAŁ NAWIEWNY
268
12 12
OBUDOWA KANAŁU WENT. DO EI120
WNĘKA DO ZAMUROWANIA
131
128
TERAKOTA
84
12
2
1/02/37 6,85m
259
45
36
100
80 EI60
200
90
POMPOWNIA WODY NA CELE P.POŻ.
ISTN. KANAŁ WENT. MUROWANY
90
SALA LEKCYJNA
1/02/35
PROJ. KANAŁ TYP A/I 14x20cm
UZBROIĆ W POM. KRATKĄ BUDOWL.
14x20cm
WPUST PRZYŁACZYĆ DO ISTN. KANAŁU
170
ISTN.UMYWALKA DO DEMONTAŻU
BIBLIOTEKA
1/02/36
DRZWI DO ZAMUROWANIA
BIURO PROJEKTOWE JAN DWORZYCKI
ul. Wyspiańskiego 21/8, 22-600 Tomaszów Lubelski
tel. 0-503-052-668, e-mail: [email protected]
NIP 921-163-45-68
DWORZYCKI
UWAGI:
1. WYMIARY SPRAWDZIĆ I EWENTUALNIE SKORYGOWAĆ NA BUDOWIE.
2. PROJEKTOWANA ŚCIANKA WYDZIELAJĄCA POMIESZCZENIE
POMPOWNI WODY NA CELE PRZECIWPOŻAROWE I ZAMUROWANIA
WYKONAĆ Z BLOCZKÓW Z BETONU KOMÓRKOWEGO ODMIANY 600
NA ZAPRAWIE CEMENTOWO-WAPIENNEJ KLASY M3.
3. OBUDOWA KANAŁU WENTYLACYJNEGO O ODPORNOŚCI OGNIOWEJ EI120
WYKONAĆ W SYSTEMIE KNAUF PŁYTĄ FIREBOARD O GRUB. 2x25mm.
4. PROJEKTOWANE DRZWI DO POMPOWNI O ODPORNOŚCI OGNIOWEJ EI60.
NAZWA I ADRES
OBIEKTU:
PRZEBUDOWA WEWNĘTRZNEJ INSTALACJI WODOCIĄGOWEJ
W SZKOLE PODSTAWOWEJ I GIMNAZJUM W JAROSŁAWCU
JAROSŁAWIEC 190, 22-424 SITNO, DZ.NR GEOD.1414/7
BRANŻA:
INWESTOR:
GMINA SITNO
SITNO 73, 22-424 SITNO
ETAP:
PRZEDMIOT
RYSUNKU:
POMIESZCZENIE POMPOWNI WODY NA CELE P.POŻ.
DATA:
PROJEKTOWAŁ:
inż. JAN DWORZYCKI
upr. nr ewid. LUB/0274/POOK/05
SKALA:
1:50
BUDOWLANA
PROJEKT BUDOWLANY
PODPIS:
04.2015
NR RYSUNKU:
A01
