Analiza stateczności – dane wyboczenia – parametr siła

Analiza stateczności – dane wyboczenia – parametr siła

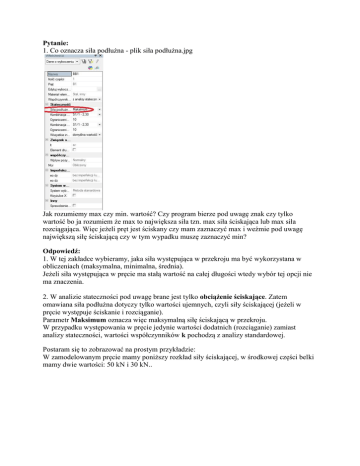

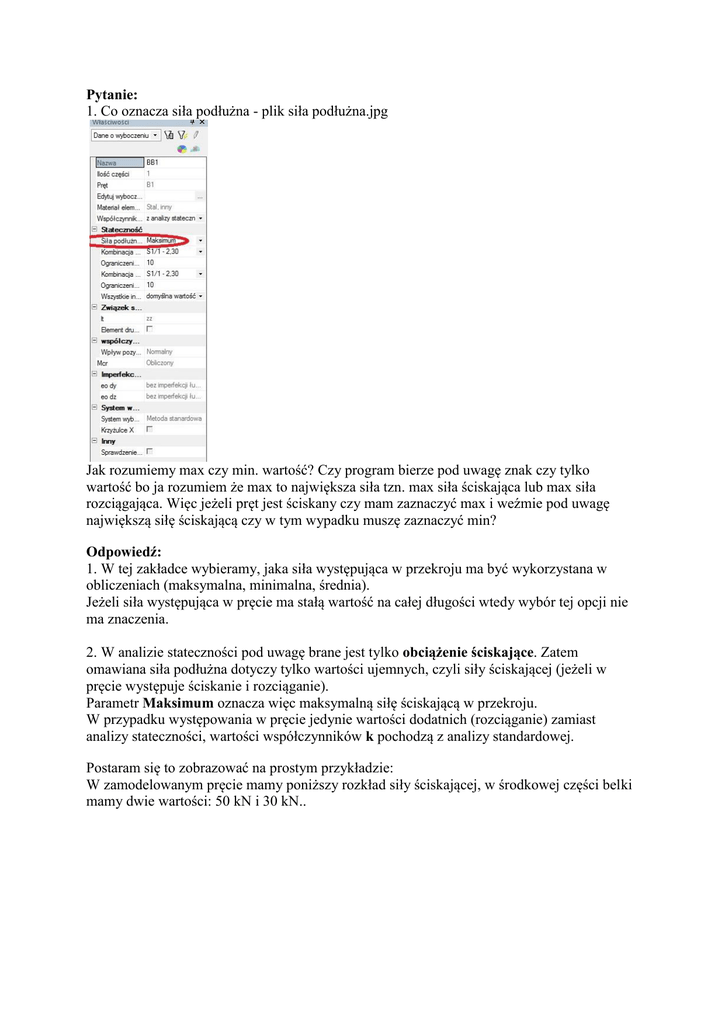

Pytanie:
1. Co oznacza siła podłużna - plik siła podłużna.jpg
Jak rozumiemy max czy min. wartość? Czy program bierze pod uwagę znak czy tylko
wartość bo ja rozumiem że max to największa siła tzn. max siła ściskająca lub max siła
rozciągająca. Więc jeżeli pręt jest ściskany czy mam zaznaczyć max i weźmie pod uwagę
największą siłę ściskającą czy w tym wypadku muszę zaznaczyć min?
Odpowiedź:
1. W tej zakładce wybieramy, jaka siła występująca w przekroju ma być wykorzystana w
obliczeniach (maksymalna, minimalna, średnia).
Jeżeli siła występująca w pręcie ma stałą wartość na całej długości wtedy wybór tej opcji nie
ma znaczenia.
2. W analizie stateczności pod uwagę brane jest tylko obciążenie ściskające. Zatem
omawiana siła podłużna dotyczy tylko wartości ujemnych, czyli siły ściskającej (jeżeli w
pręcie występuje ściskanie i rozciąganie).
Parametr Maksimum oznacza więc maksymalną siłę ściskającą w przekroju.
W przypadku występowania w pręcie jedynie wartości dodatnich (rozciąganie) zamiast
analizy stateczności, wartości współczynników k pochodzą z analizy standardowej.
Postaram się to zobrazować na prostym przykładzie:
W zamodelowanym pręcie mamy poniższy rozkład siły ściskającej, w środkowej części belki
mamy dwie wartości: 50 kN i 30 kN..
Jeżeli zostanie wybrane Maksimum, wtedy do obliczenia współczynników k w środkowej
części belki, program weźmie siłę o wartości 50 kN.
Na obrazie poniżej widać, że górna część pręta (w której występuje tylko siła 50 kN) oraz
część środkowa mają te same wartości współczynników wyboczeniowych.
Jeżeli zostanie wybrane Minimum, wtedy do obliczenia współczynników k w środkowej
części belki, program weźmie siłę o wartości 30 kN.
Na obrazie poniżej widać, że górna część pręta (w której występuje tylko siła 30 kN) oraz
część środkowa mają te same wartości współczynników wyboczeniowych
