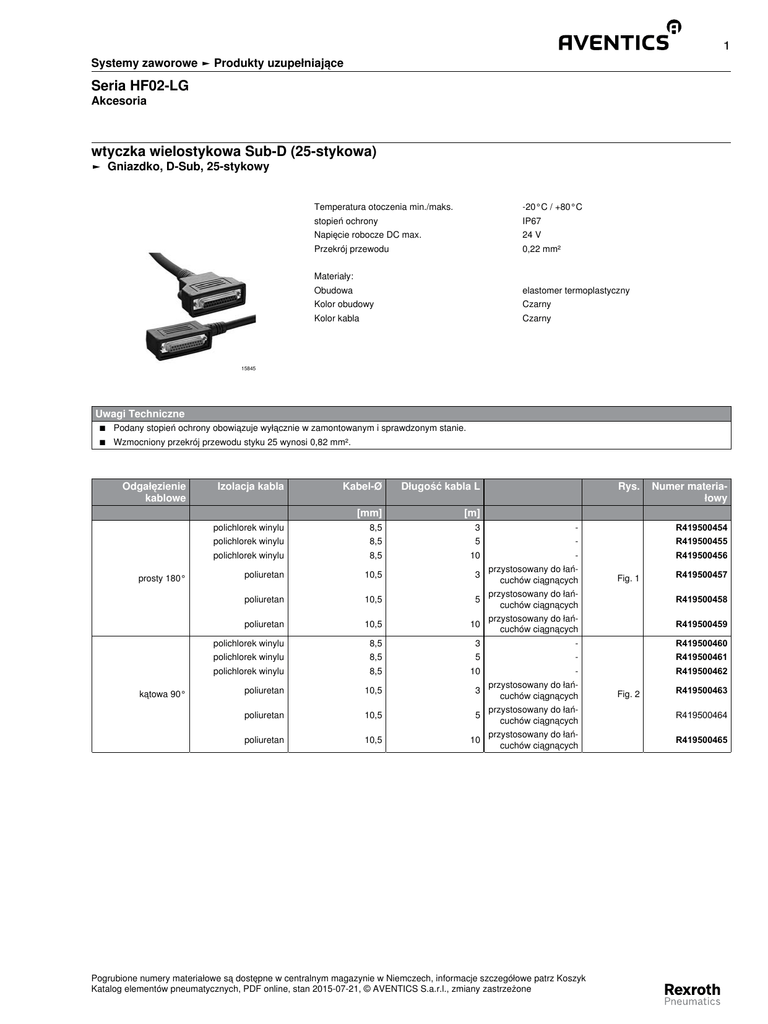

Seria HF02-LG wtyczka wielostykowa Sub-D (25

1
Systemy zaworowe ► Produkty uzupełniające
Seria HF02-LG
Akcesoria
wtyczka wielostykowa Sub-D (25-stykowa)
► Gniazdko, D-Sub, 25-stykowy
Temperatura otoczenia min./maks.
-20°C / +80°C
stopień ochrony
IP67
Napięcie robocze DC max.
24 V
Przekrój przewodu
0,22 mm²
Materiały:
Obudowa
elastomer termoplastyczny
Kolor obudowy
Czarny
Kolor kabla
Czarny
15845
Uwagi Techniczne
■ Podany stopień ochrony obowiązuje wyłącznie w zamontowanym i sprawdzonym stanie.
■ Wzmocniony przekrój przewodu styku 25 wynosi 0,82 mm².
Odgałęzienie
kablowe
Izolacja kabla
Kabel-Ø
Długość kabla L
[mm]
[m]
3
-
R419500454
polichlorek winylu
8,5
5
-
R419500455
polichlorek winylu
8,5
10
-
R419500456
10,5
przystosowany do łań3
cuchów ciągnących
R419500457
poliuretan
10,5
przystosowany do łań5
cuchów ciągnących
R419500458
poliuretan
10,5
10
przystosowany do łańcuchów ciągnących
R419500459
polichlorek winylu
prosty 180°
kątowa 90°
poliuretan
8,5
Rys.
Fig. 1
Numer materiałowy
polichlorek winylu
8,5
3
-
R419500460
polichlorek winylu
8,5
5
-
R419500461
polichlorek winylu
8,5
10
-
R419500462
poliuretan
10,5
przystosowany do łań3
cuchów ciągnących
poliuretan
10,5
5
poliuretan
10,5
Fig. 2
R419500463
przystosowany do łańcuchów ciągnących
R419500464
przystosowany do łań10
cuchów ciągnących
R419500465
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-07-21, © AVENTICS S.a.r.l., zmiany zastrzeżone
2
Systemy zaworowe ► Produkty uzupełniające
Seria HF02-LG
Akcesoria
Fig. 1
Fig. 2
15840
15841
funkcje styków i kolory kabli, oznakowanie kabla wg normy DIN 47100
13
1
14
25
00136701
gniazdko (female)
Styk
Kolor
Styk
Kolor
1
2
3
4
5
6
biały
brązowy
zielony
żółty
szary
różowy
8
9
10
11
12
13
niebieski czerwony
7
czarny
fioletowy
szary/
różowy
czerwony/niebieski
biały/
zielony
22
23
24
25
brązowy/ biały/czerniebieski
wony
brązowy/
czerwony
biały/
czarny
14
15
16
17
18
19
20
21
brązowy/
zielony
biały/żółty
żółty/brązowy
biały/
szary
szary/
brązowy
biały/
różowy
różowy/
brązowy
biały/niebieski
