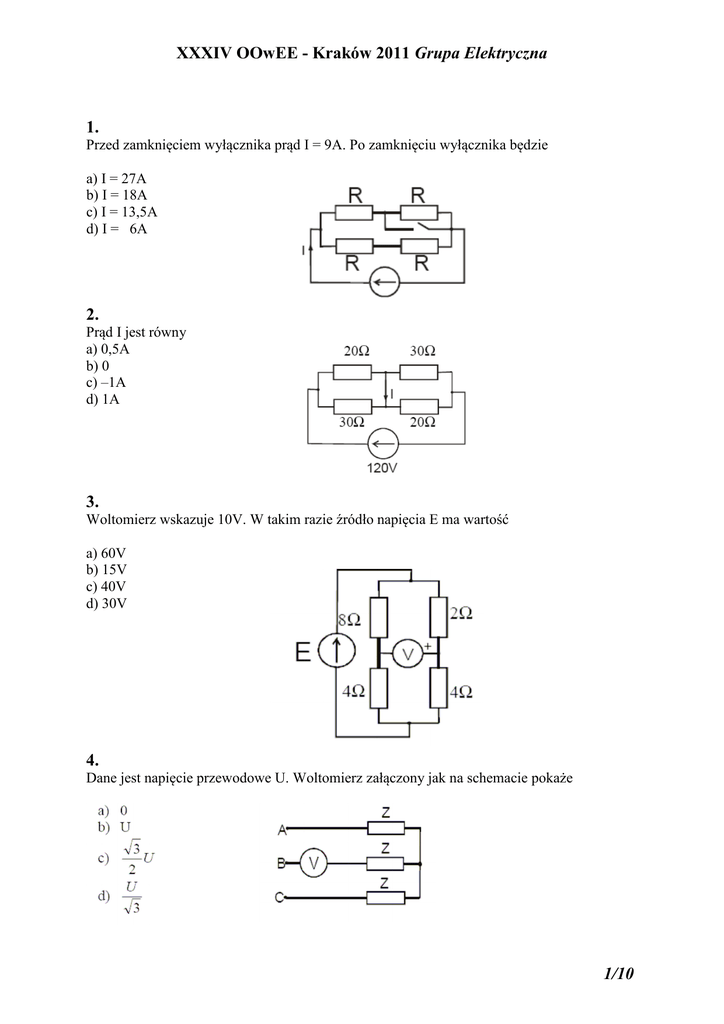

XXXIV OOwEE - Kraków 2011 Grupa Elektryczna
1.
Przed zamknięciem wyłącznika prąd I = 9A. Po zamknięciu wyłącznika będzie
a) I = 27A
b) I = 18A
c) I = 13,5A
d) I = 6A
2.
Prąd I jest równy
a) 0,5A
b) 0
c) –1A
d) 1A
3.
Woltomierz wskazuje 10V. W takim razie źródło napięcia E ma wartość
a) 60V
b) 15V
c) 40V
d) 30V
4.
Dane jest napięcie przewodowe U. Woltomierz załączony jak na schemacie pokaże
1/10
5.
Jeżeli pojemność jednego z trzech takich samych kondensatorów wynosi 3 µF to pojemność
zastępcza układu wynosi:
a) 1 µF
b) 3 µF
c) 9 µF
d) 1/3 µF
6.
Jeżeli pojemność zastępcza układu trzech takich samych kondensatorów wynosi 3 µF to
pojemność jednego kondensatora wynosi:
a) 1 µF
b) 3 µF
c) 9 µF
d) 1/3 µF
7.
Jednofazowy schemat zastępczy trójfazowej sieci niskiego napięcia (nn) przedstawiono na
rysunku, ile dla tej sieci wynosi wynoszą straty mocy czynnej, jeżeli obciążenia są
symetryczne:
a) 3.6 W
b) 1.2 W
c) 0 W
d) 0.6 W
8.
Jednofazowy schemat zastępczy trójfazowej sieci niskiego napięcia przedstawiono na
rysunku, ile dla tej sieci wynosi maksymalny spadek napięcia, jeżeli obciążenia są
symetryczne:
a) 0.1 V
b) 0.04 %
c) 0.3 V
d) 0.13 %
9.
Jednofazowy schemat zastępczy trójfazowej sieci niskiego napięcia przedstawiono na
rysunku, ile dla tej sieci wynosi wynoszą straty mocy czynnej, jeżeli obciążenia są
symetryczne:
a) 0.2 W
b) 0.6 W
c) 1.8 W
d) 0 W
2/10
10.
Jeżeli poślizg w maszynie indukcyjnej jest mniejszy od „0” to maszyna pracuje jako:
a)
b)
c)
d)
hamulec
transformator
silnik
generator
11.
Cechą generatora synchronicznego jest to, że poślizg:
a)
b)
c)
d)
jest większy od 1 (jeden)
jest mniejszy od 1
jest równy 1
nie występuje
12.
Który z poniższych wykresów przedstawia charakterystykę mechaniczną silnika indukcyjnego:
a, b, c czy d ?
13.
Który z poniższych wykresów przedstawia charakterystykę mechaniczną silnika synchronicznego: a, b, c czy d ?
14.
Który z poniższych wykresów przedstawia charakterystykę mechaniczną silnika komutatorowego bocznikowego: a, b, c czy d ?
3/10
15.
Który z poniższych wykresów przedstawia charakterystykę mechaniczną silnika komutatorowego szeregowego: a, b, c czy d ?
16.
Rolą transformatorów energetycznych jest:
a) zwiększanie przesyłanej mocy elektrycznej
b) zamiana częstotliwości prądu i napięcia
c) zamiana prądu przemiennego na jednokierunkowy
d) zmiana wartości prądu i napięcia, praktycznie bez zmiany mocy
17.
W stanie jałowym w transformatorze występują
a) straty w rdzeniu oraz uzwojeniu pierwotnym i wtórnym
b) tylko niewielkie straty w uzwojeniach
c) nie występują żadne straty
d) praktycznie tylko straty w rdzeniu
18.
Co to jest napięcie zwarcia transformatora?
a) napięcie, które jest mierzone na zaciskach wtórnych transformatora podczas zwarcia
ustalonego
b) napięcie, które powoduje uszkodzenie izolacji uzwojeń skutkujące zwarciem międzyzwojowym
c) napięcie, które przy zwartym uzwojeniu wtórnym powoduje przepływ prądów
znamionowych
d) napięcie zasilające transformator w stanie zwarcia.
19.
Przy jakim obciążeniu sprawność transformatora ma największą wartość?
a) przy zwarciu
b) kiedy straty w uzwojeniach są równe stratom w rdzeniu
c) przy biegu jałowym
d) gdy w transformatorze płyną prądy znamionowe
4/10
20.
Autotransformator to
a) transformator z automatyczną regulacją przekładni
b) transformator z automatyczną stabilizacją napięcia wtórnego
c) indukcyjny dzielnik napięcia
d) transformator ze zmienianym napięciem pierwotnym
21.
Rezystancję transformatora można wyznaczyć z zależności:
U2
a) RT = ∆Pcu ⋅ NT
S NT
U
b) RT = ∆Pcu ⋅ 2NT
S NT
U
c) RT = ∆Pcu ⋅ NT
S NT
d) RT = ∆Pcu ⋅
2
U NT
2
S NT
22.
Wartość maksymalna napięcia sinusoidalnie zmiennego:
a) jest √2 większa od wartości skutecznej napięcia,
b) jest √3 większa od wartości skutecznej napięcia,
c) jest √2 mniejsza od wartości skutecznej napięcia,
d) jest √3 mniejsza od wartości skutecznej napięcia.
23.
Straty mocy Joule’a w torach prądowych aparatów elektroenergetycznych są:
a) wprost proporcjonalne do wartości skutecznej prądu
b) proporcjonalne do kwadratu wartości skutecznej prądu
c) proporcjonalne do wartości skutecznej prądu w potędze >2
d) są pomijalnie małe przy analizie stanów ustalonych
24.
Siły działające na tory prądowe przy oddziaływaniach elektrodynamicznych są:
a) nie zależą od odległości miedzy torami prądowymi
b) wprost proporcjonalne do wartości prądów płynących w torach
c) proporcjonalne do kwadratu wartości prądów płynących w torach
d) proporcjonalne do wartości prądów płynących w torach w potędze >2
5/10
25.
Przesył mocy biernej:
a) nie ma wpływu na pracę systemu elektroenergetycznego,
b) powoduje wzrost kosztów wytwarzania i przesyłu energii,
c) powoduje zmniejszenie strat energii,
d) powoduje zmniejszenia spadków napięcia
26.
Na poniższym rysunku przedstawiono przebieg przyrostu temperatury przewodu podczas
obciążenia
a) logarytmicznie-zmiennego
b) dorywczego
c) przerywanego
d) zwarciowego
27.
W linii kablowej stosunek rezystancji do reaktancji wynosi 2:1, jeżeli straty mocy czynnej
wynoszą 3 W to straty mocy biernej będą:
a)
b)
c)
d)
cztery razy większe
cztery razy mniejsze
równe 1,5 VAr
równe 6 VAr
28.
Kilowatogodzina energii jest pobierana przez odbiornik jednofazowy 20 omowy, w czasie
30 minut. Oznacza to, że natężenie prądu wynosi:
a)
b)
c)
d)
4A
2A
10 A
20 A
6/10
29.
Jeżeli w instalacji nn napięcie zmieni się od 230 V do 220 V to żarówka:
a)
b)
c)
d)
znacznie wzrośnie żywotność żarówki
będzie „jaśniej” świecić
strumień światła się nie zmieni
strumień światła się zwiększy
30.
Sieci wysokiego napięcia (WN) to sieci o napięciu:
a)
b)
c)
d)
750 kV
220 kV i 400 kV
110 kV
1 kV
31.
Sieci WN spełniają funkcję sieci:
a)
b)
c)
d)
tylko rozdzielczych
tylko dystrybucyjnych
tylko przesyłowych
przesyłowych i rozdzielczych
32.
Przedstawiony na rysunku słup to:
a) słup linii niskiego napięcia (nn)
b) słup linii 750 kV
c) słup linii średniego napięcia (SN) przelotowy
d) słup linii SN narożny
33.
Przedstawiony na rysunku izolator to:
a) izolator niskiego napięcia
b) izolator linii 750 kV
c) izolator linii średniego napięcia (SN)
d) izolator linii 110 kV
7/10
34.
W stanie rezonansu napięć:
a)
b)
c)
d)
BL jest większe od BC
XL jest mniejsze od XC
XL jest równe XC
BL jest równe zeru
35.
W stanie rezonansu prądów:
a)
b)
c)
d)
XC jest większe od XL
BC jest mniejsze od BL
BC jest równe BL
XC jest równe zeru
36.
Układ energoelektroniczny jest urządzeniem przetwarzającym
a) energię
b) energię
c) energię
d) energię
elektryczną w energię mechaniczną
mechaniczną w energię elektryczną
elektryczną w energię elektryczną o parametrach wymaganych przez odbiornik
elektryczną w energię świetlną lub cieplną
37.
Prostownik tyrystorowy jest przetwornikiem energii elektrycznej typu
a) prąd stały na prąd stały (DC/DC)
b) prąd zmienny na prąd zmienny (AC/AC)
c) prąd zmienny na prąd stały (jednokierunkowy) (AC/DC)
d) prąd stały na prąd zmienny (DC/AC)
38.
Chopper jest przetwornikiem energii elektrycznej typu
39.
Falownik jest przetwornikiem energii elektrycznej typu
8/10
40.
Cyklokonwertor jest przetwornikiem energii elektrycznej typu
41.
Dioda jest elementem energoelektronicznym
a) w pełni sterowalnym
b) nie w pełni sterowalnym
c) w zależności od potrzeb elementem niesterowalnym lub w pełni sterowalnym
d) niesterowalnym
42.
Tyrystor SCR jest elementem energoelektronicznym
d) niesterowalnym
43.
Tranzystor mocy jest elementem
d) niesterowalnym
44.
Tyrystor GTO jest elementem
d) niesterowalnym
45.
Kompensacja indywidualna odbiornika energii elektrycznej:
a) jest stosowana szczególnie przy silnikach małej mocy;
b) nie zmienia wartości natężenia prądu w linii zasilającej odbiornik;
c) zwiększa wartość natężenia prądu w linii zasilającej odbiornik;
d) zmniejsza wartość natężenia prądu w linii zasilającej odbiornik.
9/10
46.
Ulot jest:
a) wyładowaniem niezupełnym w powietrzu, występującym w otoczeniu elektrod
krzywiźnie,
b) wyładowaniem zupełnym w powietrzu, występującym w otoczeniu elektrod
krzywiźnie,
c) wyładowaniem niezupełnym w powietrzu, występującym w otoczeniu elektrod
krzywiźnie,
d) wyładowaniem zupełnym w powietrzu, występującym w otoczeniu elektrod
krzywiźnie.
o małej
o małej
o dużej
o dużej
47.
W liniach napowietrznych zjawisko ulotu ogranicza się poprzez:
a) stosowanie przewodów wiązkowych,
b) zwiększanie krzywizn części metalowych,
c) zwiększanie odległości między przewodami,
d) stosowanie przewodów odgromowych.
48.
Energia elektryczna z promieniowania słonecznego jest pozyskiwana dla celów przemysłowych pośrednio przez:
a) konwersję fototermiczną (heliotermika);
b) konwersję fotochemiczną (fotosynteza);
c) konwersję fotowoltaiczną (fotowoltaika);
d) fotomechanikę.
49.
Napięcie dotykowe:
a) jest to napięcie między dwoma punktami nie należącymi do obwodu elektrycznego,
z którymi mogą się zetknąć jednocześnie obie ręce lub ręka i noga człowieka
b) jest to napięcie między dwoma punktami na powierzchni ziemi lub na powierzchni
stanowiska pracy, odległymi od siebie o 1 m
c) jest to dostępna dla dotyku przewodząca część instalacji, która nie jest pod napięciem w
warunkach normalnej pracy, a na której napięcie może pojawić się w wyniku uszkodzenia
d) nazywa się spadek napięcia na rezystancji ciała człowieka przy przepływie przez niego
prądu rażeniowego
50.
Dotyk pośredni nazywamy porażenie spowodowane:
a)
b)
c)
d)
napięciem roboczym
napięciem dotykowym
niskim
wysokim
10/10
