INWENTARYZACJA ARCHITEKTONICZNA BUDYNKU

„Wsparcie rozwoju gospodarki w powiecie kluczborskim poprzez utworzenie Kluczborskiego Inkubatora Przedsiębiorczości” współfinansowany przez Unię
Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Opolskiego na lata
2007-2013 w ramach Działania1.1 „Rozwój przedsiębiorczości” Poddziałanie 1.1.1 Wsparcie instytucji otoczenia biznesu.
__________________________________________________________________________________________

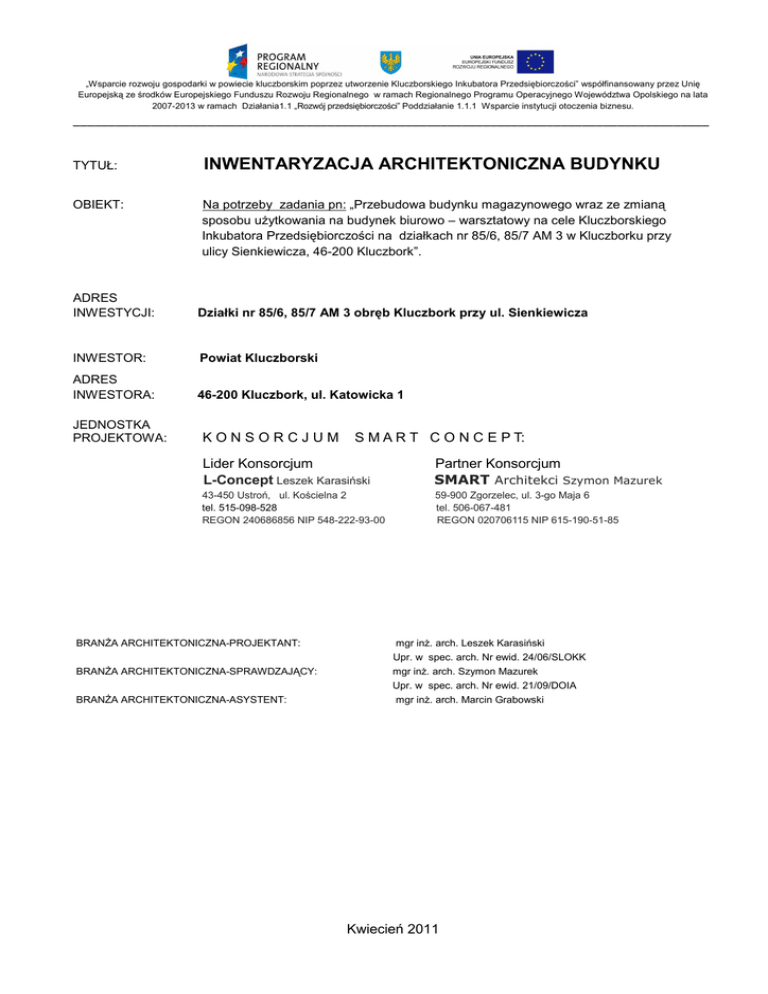

TYTUŁ:
INWENTARYZACJA ARCHITEKTONICZNA BUDYNKU
OBIEKT:
Na potrzeby zadania pn: „Przebudowa budynku magazynowego wraz ze zmianą
sposobu użytkowania na budynek biurowo – warsztatowy na cele Kluczborskiego
Inkubatora Przedsiębiorczości na działkach nr 85/6, 85/7 AM 3 w Kluczborku przy
ulicy Sienkiewicza, 46-200 Kluczbork”.
ADRES
INWESTYCJI:
Działki nr 85/6, 85/7 AM 3 obręb Kluczbork przy ul. Sienkiewicza
INWESTOR:
Powiat Kluczborski
ADRES
INWESTORA:
46-200 Kluczbork, ul. Katowicka 1
JEDNOSTKA
PROJEKTOWA:
KONSORCJUM
S M A R T C O N C E P T:
Lider Konsorcjum
L-Concept Leszek Karasiński
Partner Konsorcjum
SMART Architekci Szymon Mazurek
43-450 Ustroń, ul. Kościelna 2
tel. 515-098-528
REGON 240686856 NIP 548-222-93-00
59-900 Zgorzelec, ul. 3-go Maja 6
tel. 506-067-481
REGON 020706115 NIP 615-190-51-85
BRANŻA ARCHITEKTONICZNA-PROJEKTANT:
BRANŻA ARCHITEKTONICZNA-SPRAWDZAJĄCY:
BRANŻA ARCHITEKTONICZNA-ASYSTENT:
mgr inż. arch. Leszek Karasiński
Upr. w spec. arch. Nr ewid. 24/06/SLOKK
mgr inż. arch. Szymon Mazurek
Upr. w spec. arch. Nr ewid. 21/09/DOIA
mgr inż. arch. Marcin Grabowski
Kwiecień 2011
„Przebudowa budynku magazynowego wraz ze zmianą sposobu użytkowania na budynek – warsztatowy na cele Kluczborskiego
Inkubatora Przedsiębiorczości na działkach nr 85/6, 85/7 AM 3 w Kluczborku przy ulicy Sienkiewicza, 46-200 Kluczbork”.
____________________________________________________________________________________________________________________________
INWENTARYZACJA ARCHITEKTONICZNA BUDYNKU
SPIS TREŚCI
OPIS TECHNICZNY
OPIS TECHNICZNY – INWENTARYZACJA ARCHITEKTONICZNA BUDYNKU
(str.3)
CZĘŚĆ RYSUNKOWA:
IN/1
INWENTARYZACJA - RZUT PIĘTRA
IN/2
INWENTARYZACJA - PRZEKRÓJ A-A
IN/3
INWENTARYZACJA - ELEWACJE I
IN/4
INWENTARYZACJA - ELEWACJA II
IN/5
Strona
2
INWENTARYZACJA - RZUT PARTERU
______________________________________________________________________________________________________________________________________
L-Concept Leszek Karasiński
SMART Architekci Szymon Mazurek
43-450 Ustroń, ul. Kościelna 2
tel. 515-098-528
59-900 Zgorzelec, ul. 3-go Maja 6
tel. 506-067-481
REGON 240686856 NIP 548-222-93-00
REGON 020706115 NIP 615-190-51-85
„Przebudowa budynku magazynowego wraz ze zmianą sposobu użytkowania na budynek – warsztatowy na cele Kluczborskiego
Inkubatora Przedsiębiorczości na działkach nr 85/6, 85/7 AM 3 w Kluczborku przy ulicy Sienkiewicza, 46-200 Kluczbork”.
____________________________________________________________________________________________________________________________
INWENTARYZACJA ARCHITEKTONICZNA BUDYNKU
1. INWENTARYZACJA PRZEPROWADZONA NA POTRZEBY ZADANIA PN:
„Przebudowa budynku magazynowego wraz ze zmianą sposobu użytkowania na budynek
biurowo – warsztatowy na cele Kluczborskiego Inkubatora Przedsiębiorczości na
działkach nr 85/6, 85/7 AM 3 w Kluczborku przy ulicy Sienkiewicza, 46-200 Kluczbork”.
2. OPIS TECHNICZNY - inwentaryzacja architektoniczna budynku:
Na działkach nr 85/6, 85/7 o planie zbliżonym do prostokąta znajduje się budynek biurowousługowy wraz z częścią magazynową. Część biurowo-usługowa posiada 2 kondygnacje
nadziemne i wykorzystywana jest na cele Powiatowego Urzędu Pracy w Kluczborku. Część
magazynowa posiada 1 kondygnację i w chwili obecnej nie jest wykorzystywana. W skład części
magazynowej wchodzi również 2 kondygnacyjna część z pomieszczeniami socjalnymi, z
dostępem na piętro z jednobiegowej klatki schodowej o konstrukcji stalowej. Wzdłuż elewacji
zachodniej, w północnej części całego budynku znajduje się żelbetowa rampa załadowcza.
Teren inwestycji jest płaski i nie podlega ochronie konserwatorskiej. Działka inwestora posiada
dostęp do drogi publicznej oraz jest uzbrojona w niezbędne sieci infrastruktury miejskiej:
(wod.- kan., elektroenergetyczną, gazową, telefoniczną). W bezpośrednim sąsiedztwie znajdują
się budynki biurowe, produkcyjne i magazynowe.
Wjazd na teren działek znajduje się w północno-zachodniej części. Teren działek jest częściowo
utwardzony nawierzchnią betonową. Od strony północnej oraz wschodniej jest trawnik istniejący.
Od strony południowej oraz zachodniej, wzdłuż budynku znajdują się miejsca parkingowe dla
samochodów osobowych. W południowo-zachodniej części działki znajduje się parterowy
budynek gospodarczy. Teren działki jest ogrodzony z czterech stron.
______________________________________________________________________________________________________________________________________
L-Concept Leszek Karasiński
SMART Architekci Szymon Mazurek
43-450 Ustroń, ul. Kościelna 2
tel. 515-098-528
59-900 Zgorzelec, ul. 3-go Maja 6
tel. 506-067-481
REGON 240686856 NIP 548-222-93-00
REGON 020706115 NIP 615-190-51-85
Strona
Opracował:
mgr inż. arch. Leszek Karasiński
3
Budynek istniejący stanowi żelbetowa hala prefabrykowana. Ściany budynku składają się z
prefabrykowanych płyt żelbetowych na poziomie parteru oraz z muru ceglanego z otworami
okiennymi na poziomie piętra I. Hala przekryta została prefabrykowanymi, żelbetowymi płytami
panwiowymi bez izolacji termicznej dachu. Konstrukcja zadaszenia wspiera się na
prefabrykowanych, żelbetowych wiązarach kablobetonowych rozstawionych w 4 modułach po 6
metrów każdy. Wiązary te przenoszą obciążenie z dachu poprzez murowane słupy, które są
częścią ścian zewnętrznych. Środkowy wiązar dachowy zastąpiony jest murowaną ścianą z cegły
pełnej, na całą wysokość budynku na której bezpośrednio opierają się płyty panwiowe dachu.
Ściany budynku posiadają ocieplenie styropianem o grubości 5cm.
