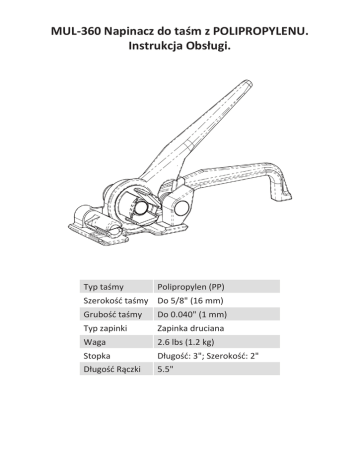

MUL-360 Napinacz do taśm z POLIPROPYLENU.
Instrukcja Obsługi.
Typ taśmy
Polipropylen (PP)
Szerokość taśmy Do 5/8" (16 mm)
Grubość taśmy
Do 0.040" (1 mm)
Typ zapinki
Zapinka druciana
Waga
2.6 lbs (1.2 kg)
Stopka
Długość Rączki
Długość: 3"; Szerokość: 2"
5.5"
Rys. 1 - Pozycja wyjściowa
1. Podnieś Stopkę Uchwytu 07 przez naciśnięcie w dół Rączki Napinającej 02. Załaduj dolny pasek taśmy 101
pod Osłonę noża obcinającego 08, pod Stopką Uchwytu 07 I zostaw przynajmniej 4" taśmy wystającej z przodu
narzędzia do umieszczenia zapinki, jak pokazano na Rys. 2.
4"
Rys. 2
2. Załaduj górny pasek taśmy 102 przez Obudowę noża obcinającego 08, następnie przez jedną ze szczelin w Kole
Napinającym 10 jak pokazano na Rys.3.
Rys. 3
3. Stopniowo zwiększaj naprężenie taśmy poprzez Rączkę Napinającą 02 mechanizmu zapadkowego jak
pokazano na Rys. 4.
Rys. 4
4. Gdy zostanie osiągnięte wymagane naprężenie taśmy, taśma jest gotowa żeby zostać połączona. Gdy Zapinka
103 (zapinkę nakładamy na taśmy szczeliną w dół) jest stabilnie umieszczona na obu taśmach 100 i 101, zastosuj
odpowiednie Kleszcze Zaciskające 104 żeby złapać Zapinkę 103. Umieść Szczęki Kleszczy 105 na środku Zapinki
103 i naciśnij Rączki Kleszczy 106 aż do momentu kiedy nie da się ich już bardziej ścisnąć. Następnie rozsuń
Rączki Kleszczy 106 i usuń Kleszcze 104 jak na Rys.5.
100
Rys. 5
5.Gdy Zapinka jest już zaciśnięta, to taśma jest gotowa do obcięcia. Naciśnij w dół Rączkę Napinającą 02 aż do
momentu obcięcia taśmy i wysuń napinacz w prawo aby zwolnić taśmę z pod Stopki Uchwytu 07 jak pokazano na
Rys 5. Cykl spięcia jest zakończony.
Rys. 5
