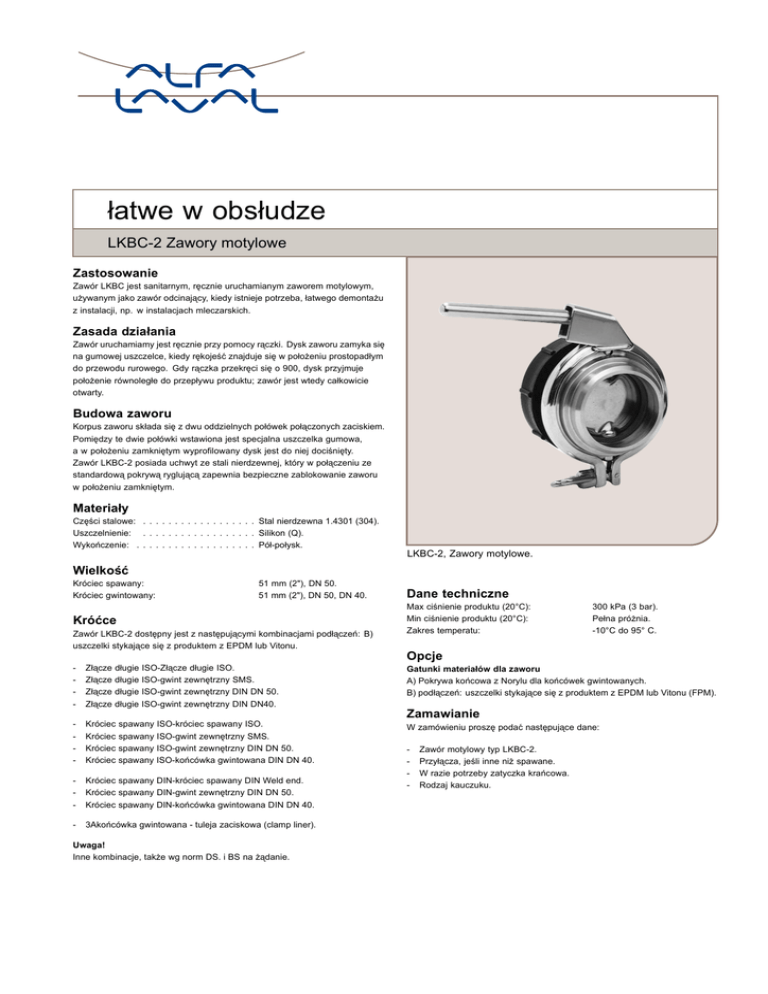

ky łatwe w obsłudze
ky
LKBC-2 Zawory motylowe
Zastosowanie
Zawór LKBC jest sanitarnym, ręcznie uruchamianym zaworem motylowym,
używanym jako zawór odcinający, kiedy istnieje potrzeba, łatwego demontażu
z instalacji, np. w instalacjach mleczarskich.
Zasada działania
Zawór uruchamiamy jest ręcznie przy pomocy rączki. Dysk zaworu zamyka się
na gumowej uszczelce, kiedy rękojeść znajduje się w położeniu prostopadłym
do przewodu rurowego. Gdy rączka przekręci się o 900, dysk przyjmuje
położenie równoległe do przepływu produktu; zawór jest wtedy całkowicie
otwarty.
Budowa zaworu
Korpus zaworu składa się z dwu oddzielnych połówek połączonych zaciskiem.
Pomiędzy te dwie połówki wstawiona jest specjalna uszczelka gumowa,
a w położeniu zamkniętym wyprofilowany dysk jest do niej dociśnięty.
Zawór LKBC-2 posiada uchwyt ze stali nierdzewnej, który w połączeniu ze
standardową pokrywą ryglującą zapewnia bezpieczne zablokowanie zaworu
w położeniu zamkniętym.
Materiały
Części stalowe: . . . . . . . . . . . . . . . . . . Stal nierdzewna 1.4301 (304).
Uszczelnienie: . . . . . . . . . . . . . . . . . . Silikon (Q).
Wykończenie: . . . . . . . . . . . . . . . . . . . Pół-połysk.
LKBC-2, Zawory motylowe.
Wielkość
Króciec spawany:
.
Króciec
gwintowany:
51 mm (2"), DN 50.
51 mm (2"), DN 50, DN 40.
Króćce
Zawór LKBC-2 dostępny jest z następującymi kombinacjami podłączeń: B)
uszczelki stykające się z produktem z EPDM lub Vitonu.
-
Złącze
Złącze
Złącze
Złącze
długie ISO-Złącze długie ISO.
długie ISO-gwint zewnętrzny SMS.
długie ISO-gwint zewnętrzny DIN DN 50.
długie ISO-gwint zewnętrzny DIN DN40.
-
Króciec spawany ISO-króciec spawany ISO.
Króciec spawany ISO-gwint zewnętrzny SMS.
Króciec spawany ISO-gwint zewnętrzny DIN DN 50.
Króciec spawany ISO-końcówka gwintowana DIN DN 40.
-
Króciec spawany DIN-króciec spawany DIN Weld end.
Króciec spawany DIN-gwint zewnętrzny DIN DN 50.
Króciec spawany DIN-końcówka gwintowana DIN DN 40.
-
3Akońcówka gwintowana - tuleja zaciskowa (clamp liner).
Uwaga!
Inne kombinacje, także wg norm DS. i BS na żądanie.
Dane techniczne
Max ciśnienie produktu (20°C):
Min ciśnienie produktu (20°C):
Zakres temperatu:
300 kPa (3 bar).
Pełna próżnia.
-10°C do 95° C.
Opcje
Gatunki materiałów dla zaworu
A) Pokrywa końcowa z Norylu dla końcówek gwintowanych.
B) podłączeń: uszczelki stykające się z produktem z EPDM lub Vitonu (FPM).
Zamawianie
W zamówieniu proszę podać następujące dane:
-
Zawór motylowy typ LKBC-2.
Przyłącza, jeśli inne niż spawane.
W razie potrzeby zatyczka krańcowa.
Rodzaj kauczuku.
Wymiary (mm)
Długość A
końcówka
spawana
końcówka
długa
końcówka
gwintowana
końcówka
gwintowana
końcówka
zaciskowa
końcówka
spawana
końcówka
długa
końcówka
gwintowana
końcówka
gwintowana
DN 40
końcówka
zaciskowa
śr. wewn.
D
34
40
48
79
40
końc. spaw. ISO
48,5
40
46
54
85
46
końc. spaw. DIN
50
48
54
62
93
54
końcówka długa
51
79
85
93
124
85
Zacisk
48,5
40
46
54
85
46
Zacisk DN 40
38
Rys. 1. Wymiary.
Uwaga!
Dalsze szczegóły patrz także PD 65036.
.
ESE00286PL 0701
Alfa Laval Polska Sp. z o.o.
ul. Rzymowskiego 53, 02-697 Warszawa
tel.: (22) 336-64-64, fax: (22) 336-64-60
www.alfalaval.pl
Alfa Laval zastrzega sobie prawo do wprowadzania zmian w
specyfikacji bez wcze?niejszego powiadamiania.
