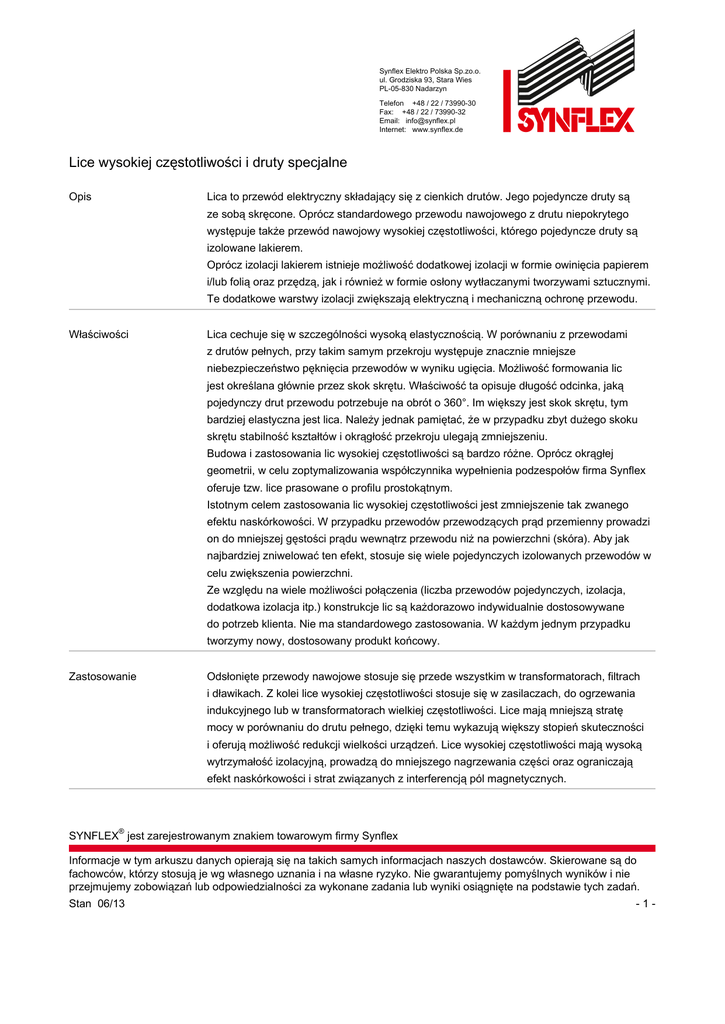

Lice wysokiej częstotliwości i druty specjalne
Opis
Lica to przewód elektryczny składający się z cienkich drutów. Jego pojedyncze druty są
ze sobą skręcone. Oprócz standardowego przewodu nawojowego z drutu niepokrytego
występuje także przewód nawojowy wysokiej częstotliwości, którego pojedyncze druty są
izolowane lakierem.
Oprócz izolacji lakierem istnieje możliwość dodatkowej izolacji w formie owinięcia papierem
i/lub folią oraz przędzą, jak i również w formie osłony wytłaczanymi tworzywami sztucznymi.
Te dodatkowe warstwy izolacji zwiększają elektryczną i mechaniczną ochronę przewodu.
Właściwości
Lica cechuje się w szczególności wysoką elastycznością. W porównaniu z przewodami
z drutów pełnych, przy takim samym przekroju występuje znacznie mniejsze
niebezpieczeństwo pęknięcia przewodów w wyniku ugięcia. Możliwość formowania lic
jest określana głównie przez skok skrętu. Właściwość ta opisuje długość odcinka, jaką
pojedynczy drut przewodu potrzebuje na obrót o 360°. Im większy jest skok skrętu, tym
bardziej elastyczna jest lica. Należy jednak pamiętać, że w przypadku zbyt dużego skoku
skrętu stabilność kształtów i okrągłość przekroju ulegają zmniejszeniu.
Budowa i zastosowania lic wysokiej częstotliwości są bardzo różne. Oprócz okrągłej
geometrii, w celu zoptymalizowania współczynnika wypełnienia podzespołów firma Synflex
oferuje tzw. lice prasowane o profilu prostokątnym.
Istotnym celem zastosowania lic wysokiej częstotliwości jest zmniejszenie tak zwanego
efektu naskórkowości. W przypadku przewodów przewodzących prąd przemienny prowadzi
on do mniejszej gęstości prądu wewnątrz przewodu niż na powierzchni (skóra). Aby jak
najbardziej zniwelować ten efekt, stosuje się wiele pojedynczych izolowanych przewodów w
celu zwiększenia powierzchni.
Ze względu na wiele możliwości połączenia (liczba przewodów pojedynczych, izolacja,
dodatkowa izolacja itp.) konstrukcje lic są każdorazowo indywidualnie dostosowywane
do potrzeb klienta. Nie ma standardowego zastosowania. W każdym jednym przypadku
tworzymy nowy, dostosowany produkt końcowy.
Zastosowanie
Odsłonięte przewody nawojowe stosuje się przede wszystkim w transformatorach, filtrach
i dławikach. Z kolei lice wysokiej częstotliwości stosuje się w zasilaczach, do ogrzewania
indukcyjnego lub w transformatorach wielkiej częstotliwości. Lice mają mniejszą stratę
mocy w porównaniu do drutu pełnego, dzięki temu wykazują większy stopień skuteczności
i oferują możliwość redukcji wielkości urządzeń. Lice wysokiej częstotliwości mają wysoką
wytrzymałość izolacyjną, prowadzą do mniejszego nagrzewania części oraz ograniczają
efekt naskórkowości i strat związanych z interferencją pól magnetycznych.
®
SYNFLEX jest zarejestrowanym znakiem towarowym firmy Synflex
Informacje w tym arkuszu danych opierają się na takich samych informacjach naszych dostawców. Skierowane są do
fachowców, którzy stosują je wg własnego uznania i na własne ryzyko. Nie gwarantujemy pomyślnych wyników i nie
przejmujemy zobowiązań lub odpowiedzialności za wykonane zadania lub wyniki osiągnięte na podstawie tych zadań.
Stan 06/13
-1-
Synflex Elektro Polska Sp.zo.o.
ul. Grodziska 93, Stara Wies
PL-05-830 Nadarzyn
Telefon +48 / 22 / 73990-30
Fax: +48 / 22 / 73990-32
Email: [email protected]
Internet: www.synflex.de
Normy
Ze względu na wiele możliwości łączenia różnych czynników oraz ze względu na wysoki
stopień indywidualizacji normy odnoszą się do poszczególnych materiałów stosowanych w
licach wysokiej częstotliwości, lecz nie do samych lic. Szczegółowe informacje zawarte są w
kartach charakterystyki drutów nawojowych lub materiałów do izolacji powierzchniowej.
Forma dostawy
Oprócz szpul jedno- i wielorazowych z drewna i plastiku do przewodów nawojowych
występują szpule do lic wysokiej częstotliwości. Dalsze informacje - patrz karty
charakterystyki.
Grupy produktów
a) Lice wysokiej częstotliwości okrągłe (z / bez dodatkowej izolacji)
b) Lice wysokiej częstotliwości prasowane (z / bez dodatkowej izolacji)
c) Przewód nawojowy miedziany, okrągły (z / bez dodatkowej izolacji)
d) Przewód nawojowy ściskany, miedziany (z / bez dodatkowej izolacji)
e) Przewody specjalne (z / bez dodatkowej izolacji)
Lice wysokiej częstoliwości i
druty specjalne
®
SYNFLEX jest zarejestrowanym znakiem towarowym firmy Synflex
Informacje w tym arkuszu danych opierają się na takich samych informacjach naszych dostawców. Skierowane są do
fachowców, którzy stosują je wg własnego uznania i na własne ryzyko. Nie gwarantujemy pomyślnych wyników i nie
przejmujemy zobowiązań lub odpowiedzialności za wykonane zadania lub wyniki osiągnięte na podstawie tych zadań.
Stan 06/13
-2-
Synflex Elektro Polska Sp.zo.o.
ul. Grodziska 93, Stara Wies
PL-05-830 Nadarzyn
Telefon +48 / 22 / 73990-30
Fax: +48 / 22 / 73990-32
Email: [email protected]
Internet: www.synflex.de
®
Nomex to zarejestrowany znak towarowy firmy DuPont de Nemours (Luksemburg) S.a.r.l.
®
SYNFLEX jest zarejestrowanym znakiem towarowym firmy Synflex
Informacje w tym arkuszu danych opierają się na takich samych informacjach naszych dostawców. Skierowane są do
fachowców, którzy stosują je wg własnego uznania i na własne ryzyko. Nie gwarantujemy pomyślnych wyników i nie
przejmujemy zobowiązań lub odpowiedzialności za wykonane zadania lub wyniki osiągnięte na podstawie tych zadań.
Stan 06/13
-3-
Synflex Elektro Polska Sp.zo.o.
ul. Grodziska 93, Stara Wies
PL-05-830 Nadarzyn
Telefon +48 / 22 / 73990-30
Fax: +48 / 22 / 73990-32
Email: [email protected]
Internet: www.synflex.de
Typy oplotu
Oplot przylegające (do 32 warstw)
Grafika przedstawia przykład oplotu 3-warstwowego
®
SYNFLEX jest zarejestrowanym znakiem towarowym firmy Synflex
Informacje w tym arkuszu danych opierają się na takich samych informacjach naszych dostawców. Skierowane są do
fachowców, którzy stosują je wg własnego uznania i na własne ryzyko. Nie gwarantujemy pomyślnych wyników i nie
przejmujemy zobowiązań lub odpowiedzialności za wykonane zadania lub wyniki osiągnięte na podstawie tych zadań.
Stan 06/13
-4-
Synflex Elektro Polska Sp.zo.o.
ul. Grodziska 93, Stara Wies
PL-05-830 Nadarzyn
Telefon +48 / 22 / 73990-30
Fax: +48 / 22 / 73990-32
Email: [email protected]
Internet: www.synflex.de
Oplot z nakładką
Nakładka wynosi z reguły 10% szerokości papieru.
Przeplatane owinięcie
Owinięcie jest realizowane przez równoczesne nakładanie różnych warstw.
Grafika przedstawia owinięcie przylegające.
Grafika przedstawia owinięcie przylegające.
1. warstwa
2. warstwa
3. warstwa
4. przewód
®
