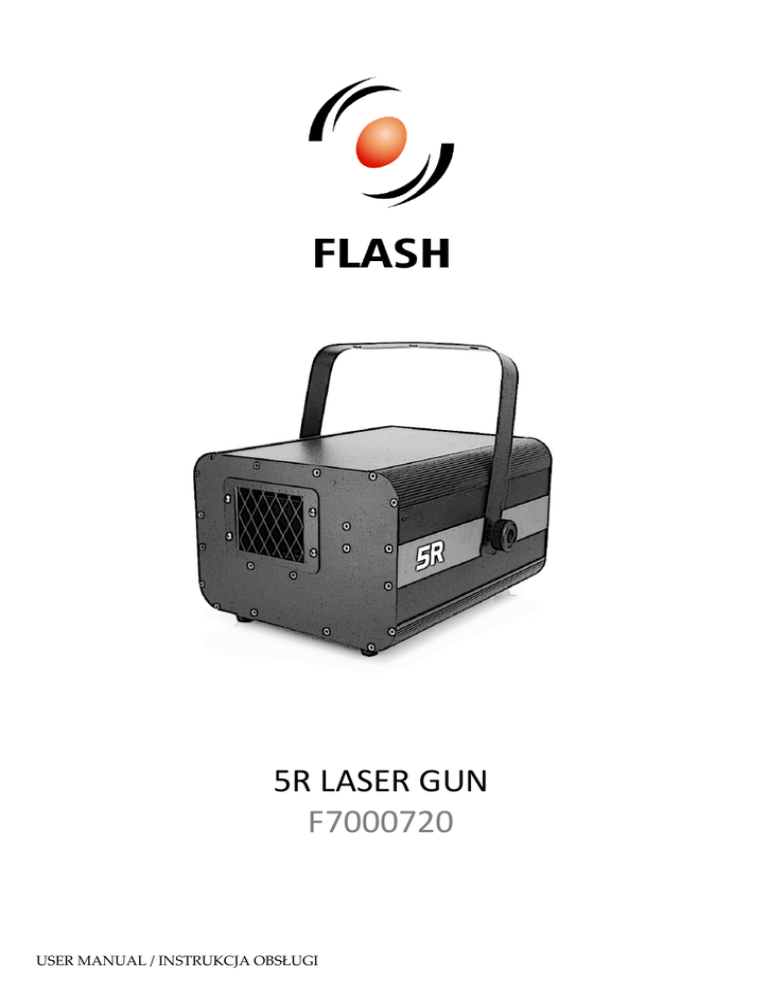

5R LASER GUN
F7000720
USER MANUAL / INSTRUKCJA OBSŁUGI
5R LASER GUN F7000720
Table of contents
1
Introduction ...................................................................................................................................................... 2
2
Safety information ........................................................................................................................................... 2
3
Product information ........................................................................................................................................ 2
3.1
Specification ................................................................................................................................................ 2
4
Installation ........................................................................................................................................................ 3
5
Connections ...................................................................................................................................................... 3
5.1
Connecting DMX signal............................................................................................................................. 3
5.2
Voltage specification .................................................................................................................................. 3
5.3
Connecting power supply ........................................................................................................................ 3
6
Operation manual ............................................................................................................................................ 4
6.1
Control panel .............................................................................................................................................. 4
6.2
Menu ............................................................................................................................................................ 4
6.3
DMX channel list ........................................................................................................................................ 6
Spis treści
1
Wprowadzenie ............................................................................................................................................... 10
2
Zasady bezpieczeństwa ................................................................................................................................ 10
3
Informacje o produkcie ................................................................................................................................. 10
3.1
Specyfikacja ............................................................................................................................................... 10
4
Instalacja ......................................................................................................................................................... 11
5
Połączenia ....................................................................................................................................................... 11
5.1
Podłączenie sygnału DMX ...................................................................................................................... 11
5.2
Specyfikacja zasilania............................................................................................................................... 11
5.3
Podłączanie zasilania ............................................................................................................................... 11
6
Instrukcja użytkowania ................................................................................................................................. 12
6.1
Panel sterowania ...................................................................................................................................... 12
6.2
Menu .......................................................................................................................................................... 12
6.3
Lista kanałów DMX.................................................................................................................................. 14
1
www.flash-butrym.pl
1
INTRODUCTION
Thank you for purchasing 5R LASER GUN. For safety reasons and to ensure the trouble-free operation,
carefully read the instructions.
2
SAFETY INFORMATION
1.
2.
3.
4.
5.
3
Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
Disconnect the power supply before installation.
Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
Do not use the device in high humidity conditions and at temperatures above 60° C
The device must be installed on stable structures
PRODUCT INFORMATION
3.1
Specification

























Power consumption: 200W
Power supply voltage: 110 - 240V
Voltage frequency: 50/60Hz
Lamp type: 5R
Lamp lifetime [hours]: 2200
Display: LCD Matrix
Color: Color wheel - 14 colors + white
Beam angle (min): 2°
Dimming: Linear: 0 - 100%
Prism: 3-facet, rotating
GOBO wheel: 17 patterns
Number of DMX channels: 14 / 20
DMX standard: DMX 512
Control interface: 4 buttons
Features: High speed shake effect imitates laser light
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Housing made: Aluminium
Cooling: Active
Height [cm]: 37
Width [cm]: 41
Depth [cm]: 45
Weight [kg]: 9,4
www.flash-butrym.pl
2
5R LASER GUN F7000720
4
INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5
CONNECTIONS
The device is equipped with the following interfaces:
1.
2.
5.1
DMX (in/out): XLR 3-pin socket
Power (in/out): powerCON socket
Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
GROUND
1
1
DMX +
3
3
DMX -
2
2
FEMALE
XLR
MALE
XLR
DMX 512
DMX 512
DMX Controller
5.2
Voltage specification
5.3
Input Voltage
Total Power
Frequency
110~240V
200W
50/60Hz
Connecting power supply
The connection is performed using power cable with PowerCon connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
3
www.flash-butrym.pl
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6
OPERATION MANUAL
6.1
Control panel
The control panel is equipped with LCD display and 4 control buttons:
1.
2.
3.
4.
6.2
MENU
DOWN
UP
ENTER
Menu
Menu diagram:
DMX Address
001-512
Run mode
DMX 14 Channel
DMX 20 Channel
Auto run
Perform mode 1
Perform mode 2
Perform mode 3
Perform mode 4
Perform mode 5
Perform mode 6
Perform mode 7
Perform mode 8
Sound control
Master auto run
Perform mode 1
Perform mode 2
Perform mode 3
Perform mode 4
Perform mode 5
Perform mode 6
Perform mode 7
Perform mode 8
Master sound control
Slave run
Language settings
Chinese
English
www.flash-butrym.pl
4
5R LASER GUN F7000720
Advanced setup
Pan reverse
Tilt reverse
Display reverse
Reset motor
Factory set
Home position set
System state
Password
Code = 018
Pan
.=000
Tilt
.=000
Off-center mirror
.=000
Color
.=000
Gobo
.=000
Strobe
.=000
Prism
.=000
Mic sensitive
.=000
Current time
Total time
Run mode
Software version
Manual control
5
Pan
.=000
Tilt
.=000
X Shaking
.=000
Y Shaking
.=000
Color
.=000
Gobo
.=000
Pattern
.=000
Pattern rotation
.=000
Pattern variant
.=000
Pattern zoom
.=000
Off-center mirror
.=000
Prism
.=000
Prism rotation
.=000
Dimmer
.=000
Strobe
.=000
www.flash-butrym.pl
6.3
DMX channel list
14CH mode
www.flash-butrym.pl
Channel
Function
Effect
CH 1
Pan
Pan shaking
000-127: Pan
128-255: Pan shaking – slow to fast
CH 2
Tilt
Tilt shaking
CH 3
Color wheel
CH 4
Gobo wheel
CH 5
Macro
000-127: Tilt
128-255: Tilt shaking – slow to fast
000-004: Open (white)
005-009: White / Color 1
010-014: Color 1
015-019: Color 1 / Color 2
020-024: Color 2
025-029: Color 2 / Color 3
030-034: Color 3
035-039: Color 3 / Color 4
040-044: Color 4
045-049: Color 4 / Color 5
050-054: Color 5
055-059: Color 5 / Color 6
060-064: Color 6
065-069: Color 6 / Color 7
070-074: Color 7
075-079: Color 7 / Color 8
080-084: Color 8
085-089: Color 8 / Color 9
090-094: Color 9
095-099: Color 9 / Color 10
100-104: Color 10
105-109: Color 10 / Color 11
110-114: Color 11
115-119: Color 11 / Color 12
120-124: Color 12
125-129: Color 12 / Color 13
130-134: Color 13
135-139: Color 14
140-195: Forward rotation - slow to fast
196-199: Stop
200-255: Backward rotation - slow to fast
000-007: Open (white)
008-014: Gobo 1
015-022: Gobo 2
023-029: Gobo 3
030-037: Gobo 4
038-044: Gobo 5
045-052: Gobo 6
053-059: Gobo 7
060-067: Gobo 8
068-074: Gobo 9
075-082: Gobo 10
083-089: Gobo 11
090-097: Gobo 12
098-104: Gobo 13
105-112: Gobo 14
113-119: Gobo 15
120-126: Gobo 16
127-133: Gobo 17
134-194: Forward rotation - slow to fast
195-255: Backward rotation - slow to fast
000-008: No function
009-034: Pattern Macro 1
035-059: Pattern Macro 2
060-084: Pattern Macro 3
085-109: Pattern Macro 4
110-134: Pattern Macro 5
135-159: Pattern Macro 6
160-184: Pattern Macro 7
185-209: Pattern Macro 8
210-234: Pattern Macro 9
235-255: Pattern Macro 10
6
5R LASER GUN F7000720
7
CH 6
Pattern rotarion
CH 7
Pattern rotation
CH 8
Pattern zoom
CH 9
Beam rotation
CH 10
Prism
CH 11
Prism rotation
CH 12
Shutter
CH 13
Dimmer
CH 14
Functions
000-009: No function
010-125: Forward – fast to slow
126-141: No function
142-245: Backward – slow to fast
246-255: No function
000-009: No function
010-120: Horizontal – fast to slow
121-123: No function
135-245: Vertical – slow to fast
246-255: No function
000-127: Pattern zoom manual
128-255: Pattern zoom – slow to fast
000-063: 0-360°
064-127: Shaking
128-189: Forward – fast to slow
190-193: Stop
194-255: Backward – slow to fast
000-007: Off
008-255: On
000-009: No function
010-129: Forward – fast to slow
130-134: No function
135-255: Backward – slow to fast
000-009: Closed
010-250: Strobe – slow to fast
251-255: Open
000-255: 0-100%
000-039: No function
040-059: Lamp On
060-079: Lamp Off
080-199: No function
200-209: Motor reset
210-255: No function
www.flash-butrym.pl
20CH mode
www.flash-butrym.pl
Channel
Function
Effect
CH 1
Pan
000-255: Pan
CH 2
Pan fine
000-255: Pan fine
CH 3
Tilt
000-255: Tilt
CH 4
Tilt fine
000-255: Tilt fine
CH 5
Pan shaking
000-255: Slow to fast
CH 6
Tilt shaking
CH 7
Color wheel
CH 8
Gobo wheel
CH 9
Macro
000-255: Slow to fast
000-004: Open (white)
005-009: White / Color 1
010-014: Color 1
015-019: Color 1 / Color 2
020-024: Color 2
025-029: Color 2 / Color 3
030-034: Color 3
035-039: Color 3 / Color 4
040-044: Color 4
045-049: Color 4 / Color 5
050-054: Color 5
055-059: Color 5 / Color 6
060-064: Color 6
065-069: Color 6 / Color 7
070-074: Color 7
075-079: Color 7 / Color 8
080-084: Color 8
085-089: Color 8 / Color 9
090-094: Color 9
095-099: Color 9 / Color 10
100-104: Color 10
105-109: Color 10 / Color 11
110-114: Color 11
115-119: Color 11 / Color 12
120-124: Color 12
125-129: Color 12 / Color 13
130-134: Color 13
135-139: Color 14
140-195: Forward rotation - slow to fast
196-199: Stop
200-255: Backward rotation - slow to fast
000-007: Open (white)
008-014: Gobo 1
015-022: Gobo 2
023-029: Gobo 3
030-037: Gobo 4
038-044: Gobo 5
045-052: Gobo 6
053-059: Gobo 7
060-067: Gobo 8
068-074: Gobo 9
075-082: Gobo 10
083-089: Gobo 11
090-097: Gobo 12
098-104: Gobo 13
105-112: Gobo 14
113-119: Gobo 15
120-126: Gobo 16
127-133: Gobo 17
134-194: Forward rotation - slow to fast
195-255: Backward rotation - slow to fast
000-008: No function
009-034: Pattern Macro 1
035-059: Pattern Macro 2
060-084: Pattern Macro 3
085-109: Pattern Macro 4
110-134: Pattern Macro 5
135-159: Pattern Macro 6
160-184: Pattern Macro 7
185-209: Pattern Macro 8
210-234: Pattern Macro 9
8
5R LASER GUN F7000720
235-255: Pattern Macro 10
9
CH 10
Pattern rotarion
CH 11
Pattern rotation
CH 12
Pattern zoom
CH 13
Beam rotation
CH 14
Prism
CH 15
Prism rotation
CH 16
Shutter
CH 17
Dimmer
CH 18
Functions
CH 19
Pan shaking range
000-009: No function
010-125: Forward – fast to slow
126-141: No function
142-245: Backward – slow to fast
246-255: No function
000-009: No function
010-120: Horizontal – fast to slow
121-123: No function
135-245: Vertical – slow to fast
246-255: No function
000-127: Pattern zoom manual
128-255: Pattern zoom – slow to fast
000-063: 0-360°
064-127: Shaking
128-189: Forward – fast to slow
190-193: Stop
194-255: Backward – slow to fast
000-007: Off
008-255: On
000-009: No function
010-129: Forward – fast to slow
130-134: No function
135-255: Backward – slow to fast
000-009: Closed
010-250: Strobe – slow to fast
251-255: Open
000-255: 0-100%
000-039: No function
040-059: Lamp On
060-079: Lamp Off
080-199: No function
200-209: Motor reset
210-255: No function
000-255: Adjust range
CH 20
Tilt shaking range
000-255: Adjust range
www.flash-butrym.pl
1
WPROWADZENIE
Dziękujemy za zakup urządzenia 5R LASER GUN. Ze względów bezpieczeństwa oraz w celu zapewnienia
bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2
ZASADY BEZPIECZEŃSTWA
1.
2.
3.
4.
5.
3
Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
Przed instalacją należy odłączyć urządzenie od sieci
Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 60° C
Urządzenie należy instalować na stabilnych konstrukcjach
INFORMACJE O PRODUKCIE
3.1
Specyfikacja
























Pobór mocy: 200W
Napięcie zasilania: 110 - 240V
Częstotliwość napięcia: 50/60Hz
Typ lampy: 5R
Żywotność lampy [godz]: 2200
Wyświetlacz: LCD Matrycowy
Barwa: Tarcza kolorów - 14 + biały
Kąt świecenia (min): 2°
Ściemnianie: Płynne: 0 - 100%
Pryzmat: 3-ścienny, obrotowy
Tarcza GOBO: 17 wzorów
Ilość kanałów DMX: 14 / 20
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Funkcje: Efekt imitujący promień lasera
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Chłodzenie: Aktywne
Wysokość [cm]: 37
Szerokość [cm]: 41
Głębokość [cm]: 45
Waga [kg]: 9,4
www.flash-butrym.pl
10
5R LASER GUN F7000720
4
INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5
POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1.
2.
5.1
DMX (wejście/wyjście) – złącza: XLR 3-pin
Zasilanie (wejście/wyjście) - złącza: powerCON
Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
GROUND
1
3
1
DMX +
3
DMX -
2
2
XLR
ŻEŃSKI
XLR
MĘSKI
DMX 512
DMX 512
Sterownik DMX
5.2
5.3
Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
110~240V
200W
50/60Hz
Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
11
www.flash-butrym.pl
6
INSTRUKCJA UŻYTKOWANIA
6.1
Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące:
1.
2.
3.
4.
6.2
MENU
DOWN
UP
ENTER
Menu
Schemat menu urządzenia:
Adres DMX
001-512
Tryb pracy
DMX 14 kanałów
DMX 20 kanałów
Tryb automatyczny
Program 1
Program 2
Program 3
Program 4
Program 5
Program 6
Program 7
Program 8
Sterowanie dźwiękiem
Tryb automatyczny
- Master
Program 1
Program 2
Program 3
Program 4
Program 5
Program 6
Program 7
Program 8
Sterowanie dźwiękiem – Master
Tryb Slave
Ustawienia języka
Chiński
Angielski
Ustawienia
zaawansowane
Odwrócenie Pan
Odwrócenie Tilt
Odwrócenie wyświetlacza
www.flash-butrym.pl
12
5R LASER GUN F7000720
Reset silników
Ustawienia fabryczne
Ustawienia pozycji
początkowej
Ustawienia
sysytemowe
Hasło
Code = 018
Pan
.=000
Tilt
.=000
Nachylenie lustra
.=000
Kolor
.=000
Gobo
.=000
Strobo
.=000
Pryzmat
.=000
Czyłość
mikrofonu
.=000
Aktualny czas
Całkowity czas
Tryb pracy
Wersja oprogramowania
Sterowanie ręczne
13
Pan
.=000
Tilt
.=000
X Shaking
.=000
Y Shaking
.=000
Kolor
.=000
Gobo
.=000
Pattern
.=000
Pattern – obrót
.=000
Pattern – wariant
.=000
Pattern – zoom
.=000
Nachylenie lustra
.=000
Pryzmat
.=000
Pryzmat – obrót
.=000
Ściemnianie
.=000
Strobo
.=000
www.flash-butrym.pl
6.3
Lista kanałów DMX
Tryb 14CH
www.flash-butrym.pl
Kanał
Funkcja
Efekt
CH 1
Pan
Pan Shaking
000-127: Obrót
128-255: Efekt Pan Shaking (wolno-szybko)
CH 2
Tilt
Tilt Shaking
CH 3
Tarcza kolorów
CH 4
Tarcza Gobo
CH 5
Macro
000-127: Obrót
128-255: Efekt Tilt Shaking (wolno-szybko)
000-004: Biały
005-009: Biały / Kolor 1
010-014: Kolor 1
015-019: Kolor 1 / Kolor 2
020-024: Kolor 2
025-029: Kolor 2 / Kolor 3
030-034: Kolor 3
035-039: Kolor 3 / Kolor 4
040-044: Kolor 4
045-049: Kolor 4 / Kolor 5
050-054: Kolor 5
055-059: Kolor 5 / Kolor 6
060-064: Kolor 6
065-069: Kolor 6 / Kolor 7
070-074: Kolor 7
075-079: Kolor 7 / Kolor 8
080-084: Kolor 8
085-089: Kolor 8 / Kolor 9
090-094: Kolor 9
095-099: Kolor 9 / Kolor 10
100-104: Kolor 10
105-109: Kolor 10 / Kolor 11
110-114: Kolor 11
115-119: Kolor 11 / Kolor 12
120-124: Kolor 12
125-129: Kolor 12 / Kolor 13
130-134: Kolor 13
135-139: Kolor 14
140-195: Obrót w przód (wolno-szybko)
196-199: Stop
200-255: Obrót w tył (wolno-szybko)
000-007: Brak
008-014: Gobo 1
015-022: Gobo 2
023-029: Gobo 3
030-037: Gobo 4
038-044: Gobo 5
045-052: Gobo 6
053-059: Gobo 7
060-067: Gobo 8
068-074: Gobo 9
075-082: Gobo 10
083-089: Gobo 11
090-097: Gobo 12
098-104: Gobo 13
105-112: Gobo 14
113-119: Gobo 15
120-126: Gobo 16
127-133: Gobo 17
134-194: Obrót w przód (wolno-szybko)
195-255: Obrót w tył (wolno-szybko)
000-008: Brak funkcji
009-034: Pattern Macro 1
035-059: Pattern Macro 2
060-084: Pattern Macro 3
085-109: Pattern Macro 4
110-134: Pattern Macro 5
135-159: Pattern Macro 6
160-184: Pattern Macro 7
185-209: Pattern Macro 8
210-234: Pattern Macro 9
235-255: Pattern Macro 10
14
5R LASER GUN F7000720
15
CH 6
Pattern - obrót
CH 7
Pattern - obrót
CH 8
Pattern zoom
CH 9
Beam – obrót
CH 10
Pryzmat
CH 11
Pryzmat – obrót
CH 12
Przysłona
CH 13
Ściemnianie
CH 14
Funkcje
000-009: Brak funkcji
010-125: W przód (szybko-wolno)
126-141: Brak funkcji
142-245: W tył (wolno-szybko)
246-255: Brak funkcji
000-009: Brak funkcji
010-120: Poziomo (szybko-wolno)
121-123: Brak funkcji
135-245: Pionowo (wolno-szybko)
246-255: Brak funkcji
000-127: Pattern zoom - ręcznie
128-255: Pattern zoom – zmiana wolno-szybko
000-063: 0-360°
064-127: Shaking
128-189: W przód (szybko-wolno)
190-193: Stop
194-255: W tył (wolno-szybko)
000-007: Off
008-255: On
000-009: Brak funkcji
010-129: W przód (szybko-wolno)
130-134: Brak funkcji
135-255: W tył (wolno-szybko)
000-009: Zamknięta
010-250: Strobo (wolno-szybko)
251-255: Otwarta
000-255: 0-100%
000-039: Brak funkcji
040-059: Lampa włączona
060-079: Lampa wyłączona
080-199: Brak funkcji
200-209: Reset silników
210-255: Brak funkcji
www.flash-butrym.pl
Tryb 20CH
www.flash-butrym.pl
Channel
Function
Effect
CH 1
Pan
000-255: Obrót
CH 2
Pan - dokładnie
000-255: Obrót – dokładne ustawianie
CH 3
Tilt
000-255: Obrót
CH 4
Tilt – dokładnie
000-255: Obrót – dokładne ustawianie
CH 5
Pan Shaking
000-255: Wolno-szybko
CH 6
Tilt Shaking
CH 7
Tarcza kolorów
CH 8
Tarcza Gobo
CH 9
Macro
000-255: Wolno-szybko
000-004: Biały
005-009: Biały / Kolor 1
010-014: Kolor 1
015-019: Kolor 1 / Kolor 2
020-024: Kolor 2
025-029: Kolor 2 / Kolor 3
030-034: Kolor 3
035-039: Kolor 3 / Kolor 4
040-044: Kolor 4
045-049: Kolor 4 / Kolor 5
050-054: Kolor 5
055-059: Kolor 5 / Kolor 6
060-064: Kolor 6
065-069: Kolor 6 / Kolor 7
070-074: Kolor 7
075-079: Kolor 7 / Kolor 8
080-084: Kolor 8
085-089: Kolor 8 / Kolor 9
090-094: Kolor 9
095-099: Kolor 9 / Kolor 10
100-104: Kolor 10
105-109: Kolor 10 / Kolor 11
110-114: Kolor 11
115-119: Kolor 11 / Kolor 12
120-124: Kolor 12
125-129: Kolor 12 / Kolor 13
130-134: Kolor 13
135-139: Kolor 14
140-195: Obrót w przód (wolno-szybko)
196-199: Stop
200-255: Obrót w tył (wolno-szybko)
000-007: Brak
008-014: Gobo 1
015-022: Gobo 2
023-029: Gobo 3
030-037: Gobo 4
038-044: Gobo 5
045-052: Gobo 6
053-059: Gobo 7
060-067: Gobo 8
068-074: Gobo 9
075-082: Gobo 10
083-089: Gobo 11
090-097: Gobo 12
098-104: Gobo 13
105-112: Gobo 14
113-119: Gobo 15
120-126: Gobo 16
127-133: Gobo 17
134-194: Obrót w przód (wolno-szybko)
195-255: Obrót w tył (wolno-szybko)
000-008: Brak funkcji
009-034: Pattern Macro 1
035-059: Pattern Macro 2
060-084: Pattern Macro 3
085-109: Pattern Macro 4
110-134: Pattern Macro 5
135-159: Pattern Macro 6
160-184: Pattern Macro 7
185-209: Pattern Macro 8
210-234: Pattern Macro 9
16
5R LASER GUN F7000720
235-255: Pattern Macro 10
17
CH 10
Pattern - obrót
CH 11
Pattern - obrót
CH 12
Pattern zoom
CH 13
Beam – obrót
CH 14
Pryzmat
CH 15
Pryzmat – obrót
CH 16
Przysłona
CH 17
Ściemnianie
CH 18
Funkcje
CH 19
Pan shaking - zasięg
000-009: Brak funkcji
010-125: W przód (szybko-wolno)
126-141: Brak funkcji
142-245: W tył (wolno-szybko)
246-255: Brak funkcji
000-009: Brak funkcji
010-120: Poziomo (szybko-wolno)
121-123: Brak funkcji
135-245: Pionowo (wolno-szybko)
246-255: Brak funkcji
000-127: Pattern zoom - ręcznie
128-255: Pattern zoom – zmiana wolno-szybko
000-063: 0-360°
064-127: Shaking
128-189: W przód (szybko-wolno)
190-193: Stop
194-255: W tył (wolno-szybko)
000-007: Off
008-255: On
000-009: Brak funkcji
010-129: W przód (szybko-wolno)
130-134: Brak funkcji
135-255: W tył (wolno-szybko)
000-009: Zamknięta
010-250: Strobo (wolno-szybko)
251-255: Otwarta
000-255: 0-100%
000-039: Brak funkcji
040-059: Lampa włączona
060-079: Lampa wyłączona
080-199: Brak funkcji
200-209: Reset silników
210-255: Brak funkcji
000-255: Regulacja zasięgu
CH 20
Tilt shaking - zasięg
000-255: Regulacja zasięgu
www.flash-butrym.pl
