kartę produktu - Grupa SM Hydro

czerwiec 2014 r.

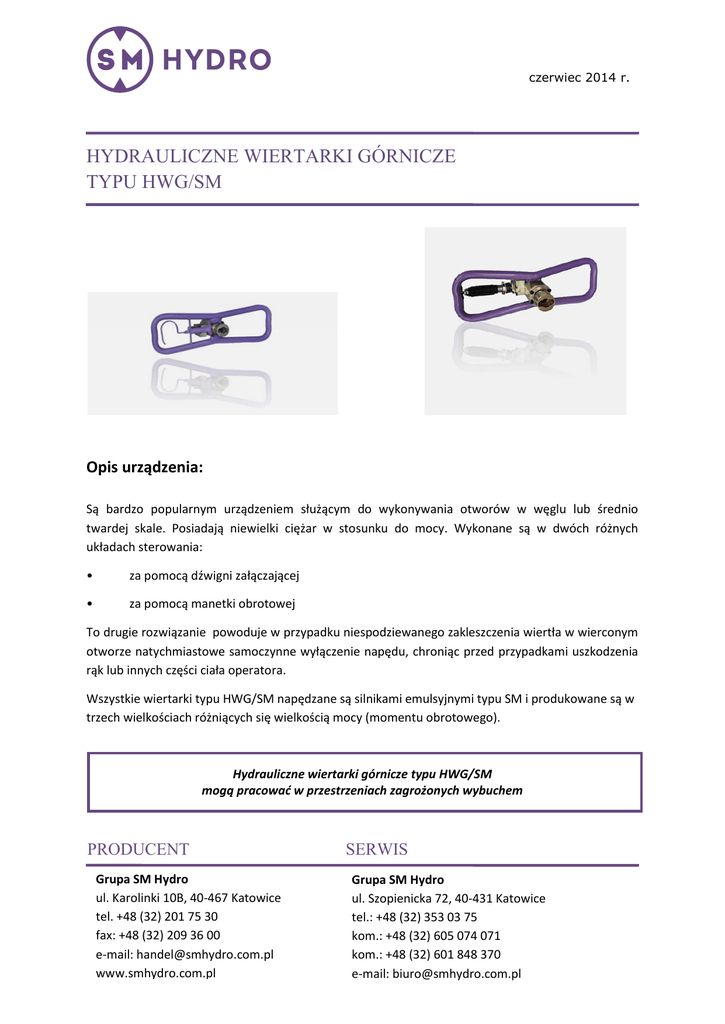

HYDRAULICZNE WIERTARKI GÓRNICZE
TYPU HWG/SM
Opis urządzenia:
Są bardzo popularnym urządzeniem służącym do wykonywania otworów w węglu lub średnio
twardej skale. Posiadają niewielki ciężar w stosunku do mocy. Wykonane są w dwóch różnych
układach sterowania:
•
za pomocą dźwigni załączającej
•
za pomocą manetki obrotowej
To drugie rozwiązanie powoduje w przypadku niespodziewanego zakleszczenia wiertła w wierconym
otworze natychmiastowe samoczynne wyłączenie napędu, chroniąc przed przypadkami uszkodzenia
rąk lub innych części ciała operatora.
Wszystkie wiertarki typu HWG/SM napędzane są silnikami emulsyjnymi typu SM i produkowane są w
trzech wielkościach różniących się wielkością mocy (momentu obrotowego).
Hydrauliczne wiertarki górnicze typu HWG/SM
mogą pracować w przestrzeniach zagrożonych wybuchem
PRODUCENT
Grupa SM Hydro
ul. Karolinki 10B, 40-467 Katowice
tel. +48 (32) 201 75 30
fax: +48 (32) 209 36 00
e-mail: [email protected]
www.smhydro.com.pl
SERWIS
Grupa SM Hydro
ul. Szopienicka 72, 40-431 Katowice
tel.: +48 (32) 353 03 75
kom.: +48 (32) 605 074 071
kom.: +48 (32) 601 848www.smhydro.com.pl
370
e-mail: [email protected]
czerwiec 2014 r.
Opis napędu:
Napęd hydrauliczny naszych urządzeń małej mechanizacji, głównie dla górnictwa podziemnego,
stanowią - własnej produkcji - silniki hydrauliczne satelitowe, które zostały do tego celu specjalnie
zaprojektowane. Jesteśmy jedyną firmą, która zapoczątkowała produkcję całego typoszeregu
silników i którą to produkcję nadal rozwija i udoskonala. Wśród niewątpliwych zalet na szczególną
uwagę zasługuje możliwość bezpośredniego (bez reduktora) zasilania ich z magistrali hydraulicznych
emulsyjnych obudów zmechanizowanych w górnictwie podziemnym. Charakteryzują się też
zwiększoną odpornością na zanieczyszczenia cieczy hydraulicznej.
Szczegółowa informacja o typoszeregu tych silników znajduje się na stronie internetowej
www.smhydro.com.pl
Połączenie tego typu silników ze szczegółowo dopracowaną konstrukcją hydraulicznych wiertarek
górniczych typu HGW/SM na bazie doświadczeń prowadzonych w środowisku górniczym zapewnia,
że produkowane przez naszą firmę urządzenia nie mają sobie równych w tym asortymencie urządzeń.
Naszym głównym celem jest funkcjonalność urządzeń oraz wysoka jakość i trwałość produktów
przekładająca się na niskie koszty eksploatacji.
Charakterystyka techniczna:
HWG/SM
HWG/SM
06/30
07/25
1.
Typ silnika
SM 06/30
SM 07/25
2.
Objętość geometryczna
cm3/obr.
25,1
32,9
3.
Ciśnienie nominalne
MPa
22
4.
Ciśnienie maksymalne*
MPa
32
5.
Moment nominalny
Nm
50
74
100
6.
Moment maksymalny
Nm
72
107
145
7.
Obroty
r/min
do 600
do 500
8.
Poziom hałasu
dB/(A)
˂70
9.
Filtracja
µ
100
10. Głębokość wiercenia
m
6
9
13
11. Średnica otworu
ø mm
do 48
12. Ciężar
kg
5,5
6
7,5
13. Ciecz zasilająca
emulsja HFA, oleje
* Przy zasilaniu cieczami emulsyjnymi HFA praca na ciśnieniach powyżej 22 MPa przyśpiesza zużycie
uzębionych elementów obrotowych silnika.
Lp.
Pozycja
Jednostka
PRODUCENT
Grupa SM Hydro
ul. Karolinki 10B, 40-467 Katowice
tel. +48 (32) 201 75 30
fax: +48 (32) 209 36 00
e-mail: [email protected]
www.smhydro.com.pl
HWG/SM
06/20
SM 06/20
16,7
SERWIS
Grupa SM Hydro
ul. Szopienicka 72, 40-431 Katowice
tel.: +48 (32) 353 03 75
kom.: +48 (32) 605 074 071
kom.: +48 (32) 601 848www.smhydro.com.pl
370
e-mail: [email protected]
