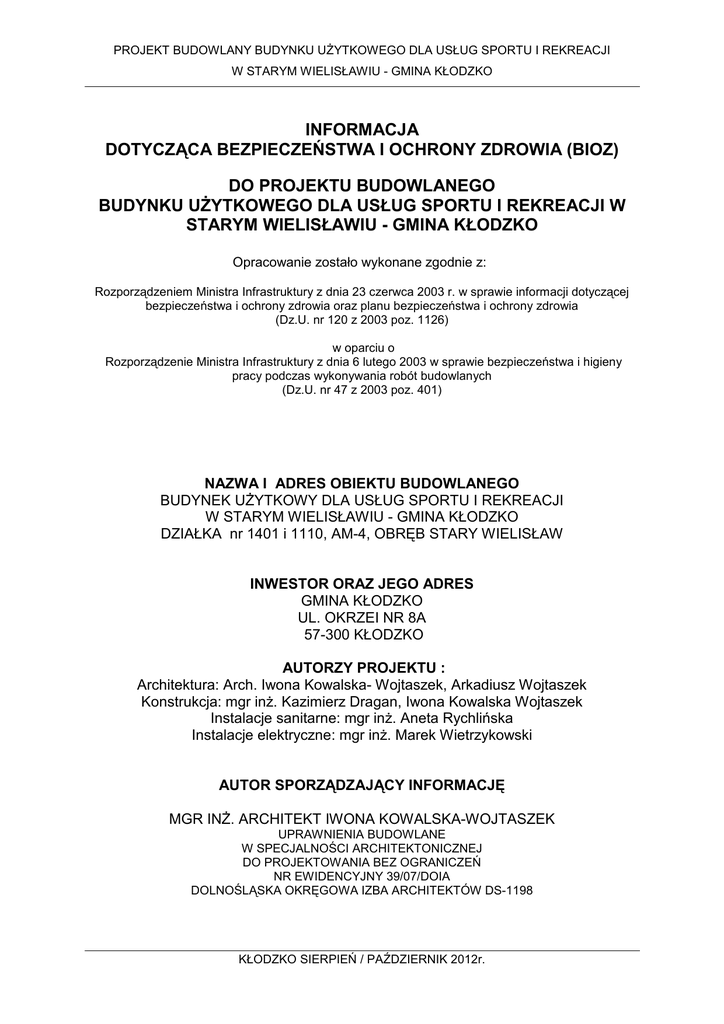

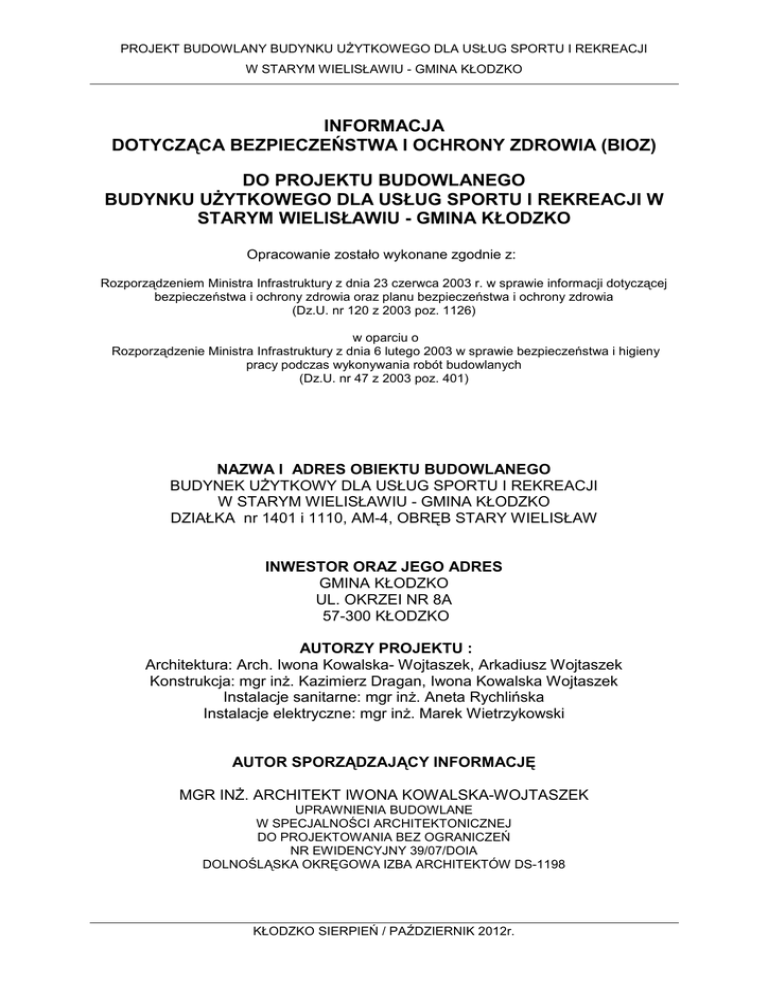

INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY

PROJEKT BUDOWLANY BUDYNKU UśYTKOWEGO DLA USŁUG SPORTU I REKREACJI
W STARYM WIELISŁAWIU - GMINA KŁODZKO
INFORMACJA
DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ)
DO PROJEKTU BUDOWLANEGO
BUDYNKU UśYTKOWEGO DLA USŁUG SPORTU I REKREACJI W
STARYM WIELISŁAWIU - GMINA KŁODZKO
Opracowanie zostało wykonane zgodnie z:
Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
(Dz.U. nr 120 z 2003 poz. 1126)
w oparciu o
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny
pracy podczas wykonywania robót budowlanych
(Dz.U. nr 47 z 2003 poz. 401)
NAZWA I ADRES OBIEKTU BUDOWLANEGO
BUDYNEK UśYTKOWY DLA USŁUG SPORTU I REKREACJI
W STARYM WIELISŁAWIU - GMINA KŁODZKO
DZIAŁKA nr 1401 i 1110, AM-4, OBRĘB STARY WIELISŁAW
INWESTOR ORAZ JEGO ADRES
GMINA KŁODZKO
UL. OKRZEI NR 8A
57-300 KŁODZKO
AUTORZY PROJEKTU :
Architektura: Arch. Iwona Kowalska- Wojtaszek, Arkadiusz Wojtaszek
Konstrukcja: mgr inŜ. Kazimierz Dragan, Iwona Kowalska Wojtaszek
Instalacje sanitarne: mgr inŜ. Aneta Rychlińska
Instalacje elektryczne: mgr inŜ. Marek Wietrzykowski
AUTOR SPORZĄDZAJĄCY INFORMACJĘ
MGR INś. ARCHITEKT IWONA KOWALSKA-WOJTASZEK
UPRAWNIENIA BUDOWLANE
W SPECJALNOŚCI ARCHITEKTONICZNEJ
DO PROJEKTOWANIA BEZ OGRANICZEŃ
NR EWIDENCYJNY 39/07/DOIA
DOLNOŚLĄSKA OKRĘGOWA IZBA ARCHITEKTÓW DS-1198
KŁODZKO SIERPIEŃ / PAŹDZIERNIK 2012r.
PROJEKT BUDOWLANY BUDYNKU UśYTKOWEGO DLA USŁUG SPORTU I REKREACJI
W STARYM WIELISŁAWIU - GMINA KŁODZKO
1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów:
Zakres robót objętych projektem obejmuje wybudowanie nowego parterowego
budynku uŜytkowego dla usług sportu i rekreacji Starym Wielisławiu.
Podczas prac budowlanych naleŜy wykonać w kolejności:
1) Roboty zabezpieczające teren budowy,
2) Roboty ziemne,
3) Roboty budowlano- montaŜowe:
• roboty betoniarskie i zbrojarskie,
• roboty betoniarskie (ściany fundamentowe),
• roboty izolacyjne ścian fundamentowych i odwodnienie budynku,
• roboty murarskie ściany parteru i ściany szczytowe, ściany działowe, kominy,
• roboty ciesielskie i dekarskie,
• roboty związane z montaŜem stolarki okiennej i drzwiowej zewnętrznej,
4) Roboty wykończeniowe:
• roboty instalatorskie (wg. projektów branŜowych),
• roboty posadzkarskie,
• roboty związane z montaŜem stolarki drzwiowej wewnętrznej,
• roboty wykończeniowe (tynkarskie, glazurnicze, malarskie, układanie
posadzek, roboty montaŜowe itp.).
2. Wykaz istniejących obiektów budowlanych:
Działka nr 1401, AM-4, obręb Stary Wielisław jest wolna od zabudowy
kubaturowej. Zlokalizowane jest na niej jedynie boisko sportowe do piłki noŜnej i
plaŜowej.
Natomiast na działce nr 1110, AM-4, obręb Stary Wielisław znajduje się
budynek ochotniczej straŜy poŜarnej, który docelowo przeznaczony jest do rozbiórki.
3.
Wskazania elementów zagospodarowania działki lub terenu, które mogą
stworzyć zagroŜenie bezpieczeństwa i zdrowia ludzi:
Działki nr 1401 i 1110, AM-4, obręb Stary Wielisław znajdują się w sąsiedztwie
Drogi Powiatowej, prowadzącej z Kłodzka do Polanicy Zdrój. WzdłuŜ granicy działek
z drogą biegną linie oświetlenia ulicznego oraz na fragmencie granicy działki nr 1401
linia energetyczna średniego napięcia .
Przed przystąpieniem do jakichkolwiek prac budowlanych naleŜy ogrodzić
teren budowy ogrodzeniem tymczasowym i zabezpieczyć przed dostępem osób
postronnych. NaleŜy umieścić właściwe tablice ostrzegawcze informujące o zakazie
wstępu na teren budowy.
Ponadto do elementów mogących stwarzać zagroŜenie podczas realizacji
robót budowlanych naleŜą:
1) montaŜ rusztowań,
2) roboty wykonywane z rusztowania, roboty ciesielskie, dekarskie
i elewacyjne(wysokość najwyŜej połoŜonego punktu elewacji wynosi 9,24 m)
3) roboty prowadzone przy uŜyciu sprzętu budowlanego i przy uŜyciu urządzeń
elektrycznych (betoniarka, wiertarki, szlifierki, mieszadła, piły),
4) zetknięcie z ostrymi i wystającymi częściami maszyn i narzędzi,
5) poraŜenia prądem elektrycznym ( np. przy uszkodzeniu przewodów).
KŁODZKO SIERPIEŃ / PAŹDZIERNIK 2012r.
PROJEKT BUDOWLANY BUDYNKU UśYTKOWEGO DLA USŁUG SPORTU I REKREACJI
W STARYM WIELISŁAWIU - GMINA KŁODZKO
4. Wskazanie dotyczące przewidywalnych zagroŜeń występujących
podczasrealizacji robót budowlanych określające skalę i rodzaje zagroŜeń oraz
miejsce i czas ich wystąpienia:
1) ROBOTY ZIEMNE
Podczas prowadzenia robót ziemnych naleŜy bardzo ostroŜnie prowadzić
prace w związku z moŜliwością wystąpienia elementów podziemnych nie
ujawnionych na mapie do celów projektowych.
W trakcie prac prowadzonych przy pomocy koparki pracownicy nie mogą
znzjdować się w zasięgu wykonywanych prac.
NaleŜy zabezpieczyć wykopy przed moŜliwością osunięcia ziemi do wykopu.
Wykopy naleŜy oznakować i zabezpieczyć przed osobami nieporzadanymi.
2) ROBOTY BUDOWLANO MONTAśOWE
Roboty wykonywane na wysokości powyrzej 1 m naleŜy wykonywać z
pomostów rusztowań. Pomost rusztowania do robót murarskich powinien znajdować
się poniŜej wznoszonego muru na poziomie co najmniej 0,5 m od jego górnej
krawędzi. Wykonanie robót murarskich i tynkarskich z drabin przystawnych jest
zabronione.
Chodzenie po świeŜo wykonanych murach, płytach tarasowych i niestabilnych
deskowaniach oraz wychylaninie się poza krawędzie konstrukcji bez dodatkowego
zabezpieczenia jest zabronione.
3) ROBOTY NA WYSOKOŚCI
Osoby przebywające na stanowiskach pracy, na wysokości co najmniej 1 m
od podłogi lub ziemi powinny być zabezpieczone przed upadkiem z wysokości
balustradą o wysokości 1,1 m.
Rusztowania i podesty robocze powinny być wykonane zgodnie z
dokumentacją producenta albo projektem indywidualnym. Rusztowania naleŜy
ustawić na podłoŜu ustabilizowanym i wyprofilowanym ze spatkiem umoŜliwiającym
odpływ wód opdowych.
Rusztowanie z elementów metalowych powinno być uziemnione i posiadać
instalację piorunochronną.
4) ROBOTY CIESIELSKIE I DEKARSKIE
Robotnicy wykonujący prace ciesielskie i dekarskie powinni być wyposarzeni
w zasobniki na narzędzia ręczne uniemoŜliwiające wypadanie narzędzi oraz nie
utrudniające swobodę ruchu.
Ręczne podawanie w ponie przedmiotów długich a szczególności krokwi,
belek, płatwi, desek jest dozwolone do wysokości 3,0 m.
Roboty ciesielskie montarzowe moŜe wykonywać zespół liczący conajmniej 3
osoby.
5)
•
•
•
ZAGROśENIA
upadek z wysokości zagroŜenie duŜe występujące przez 8 godzin dziennie,
poraŜenie prądem zagroŜenie średnie występujące przez 8 godzin dziennie,
uderzenia i przygniecenia zagroŜenie występujące podczas transportu
materiałów budowlanych na rusztowanie.
KŁODZKO SIERPIEŃ / PAŹDZIERNIK 2012r.
PROJEKT BUDOWLANY BUDYNKU UśYTKOWEGO DLA USŁUG SPORTU I REKREACJI
W STARYM WIELISŁAWIU - GMINA KŁODZKO
5. Wskazanie sposobu prowadzenia instruktaŜu pracowników
przystąpieniem dorealizacji robót szczególnie niebezpiecznych
przed
Zakres prac przewidzianych w niniejszej dokumentacji przewiduje prace na
wysokości ponad 5m. Dlatego:
1) Wszyscy pracownicy zatrudnieni przy wykonywaniu robót budowlanych
powinni być przeszkoleni z przepisów BHP.
2) Pracownicy pracujący na wysokościach powinni posiadać uprawnienia do
wykonywania takich prac.
3) W celu zapewnienia bezpiecznej pracy powinny być przeprowadzone
szkolenia stanowiskowe wszystkich pracowników ze szczególnym zwróceniem
uwagi na:
• prawidłowe poruszanie się pracowników na terenie budowy
• prawidłowe oznakowanie placu budowy,
• bezpieczne składowanie materiałów budowlanych,
• obowiązek stosowania środków ochrony osobistej zabezpieczających przed
zagroŜeniami takich jak: odzieŜ robocza i ochronną (kamizelki), kaski,
okulary, rękawice, obuwie ochronne.
4) Przed przystąpieniem do robót stwarzających szczególne zagroŜenie
kierownik budowy powinien kaŜdorazowo przeprowadzić ustne szkolenie
wszystkich pracowników związanych z tymi robotami, kładąc szczególny
nacisk na zachowanie ostroŜności przy wykonywaniu robót w pobliŜu
urządzeń obiektów stwarzających szczególne zagroŜenie dla Ŝycia i zdrowia.
Przeprowadzenia szkolenia naleŜy udokumentować wpisem do dziennika
budowy, a w ksiąŜce szkoleń fakt szkolenia potwierdzić przez szkolonych
pracowników.
5) Pracownicy powinni zostać przeszkoleni z zakresu ochrony środowiskai
utylizacji odpadów przy realizacji inwestycji.
6.Wskazanie środków technicznych i organizacyjnych zapowiegających
zagroŜeniom wynikającym z wykonywania robut budowlanych w strefach
szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umoŜliawiającą szybką ewakuację na
wypadek poŜaru, awarii i innych zagroŜeń:
1) Roboty na wysokościach prowadzić przy uŜyciu odpowiednich rusztowań
i zabezpieczeń indywidualnych (pasy) Na rusztowaniach naleŜy oznakować
sposób przejrzysty zejście.
2) Złącze kablowe winno znajdować się na terenie budowy i posiadać wyłącznik
umoŜliwiający awaryjne wyłączenie dopływu energii elektrycznej.
3) NaleŜy zapewnić:
• szkolenie i instruktarz pracowników,
• podstawowy sprzęt do udzielania pierwszej pomocy (m.in. apteczka pierwszej
pomocy, gaśnica),
• rozmieszczenie maszyn i urządzeń budowlanych zmechanizowanych
z uwzględnieniem optymalnych warunków BHP.
3) Teren budowy naleŜy w sposób widoczny oznaczyć tablicami:
• uwaga roboty budowlane,
KŁODZKO SIERPIEŃ / PAŹDZIERNIK 2012r.
PROJEKT BUDOWLANY BUDYNKU UśYTKOWEGO DLA USŁUG SPORTU I REKREACJI
W STARYM WIELISŁAWIU - GMINA KŁODZKO
• nieupowaŜnionym wstęp wzbroniony
• uwaga roboty budowlane na wysokościach (tablice umieścić w trakcie ich
wykonywania).
Strefy szczególnego zagroŜenia zdrowia nie występują
Kierownik budowy jest zobowiązany w oparciu o powyŜszą informację do
sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie przed jej
rozpoczęciem.
UWAGA! Roboty naleŜy prowadzić pod nadzorem osób uprawnionych.
Wszelkie roboty prowadzić zgodnie z WARUNKAMI TECHNICZNYMI WYKONANIA
I ODBIORU ROBÓT BUDOWLANO - MONTAśOWYCH oraz PN.
OPRACOWANIE
MGR INś. ARCHITEKT
IWONA KOWALSKA-WOJTASZEK
KŁODZKO SIERPIEŃ / PAŹDZIERNIK 2012r.
