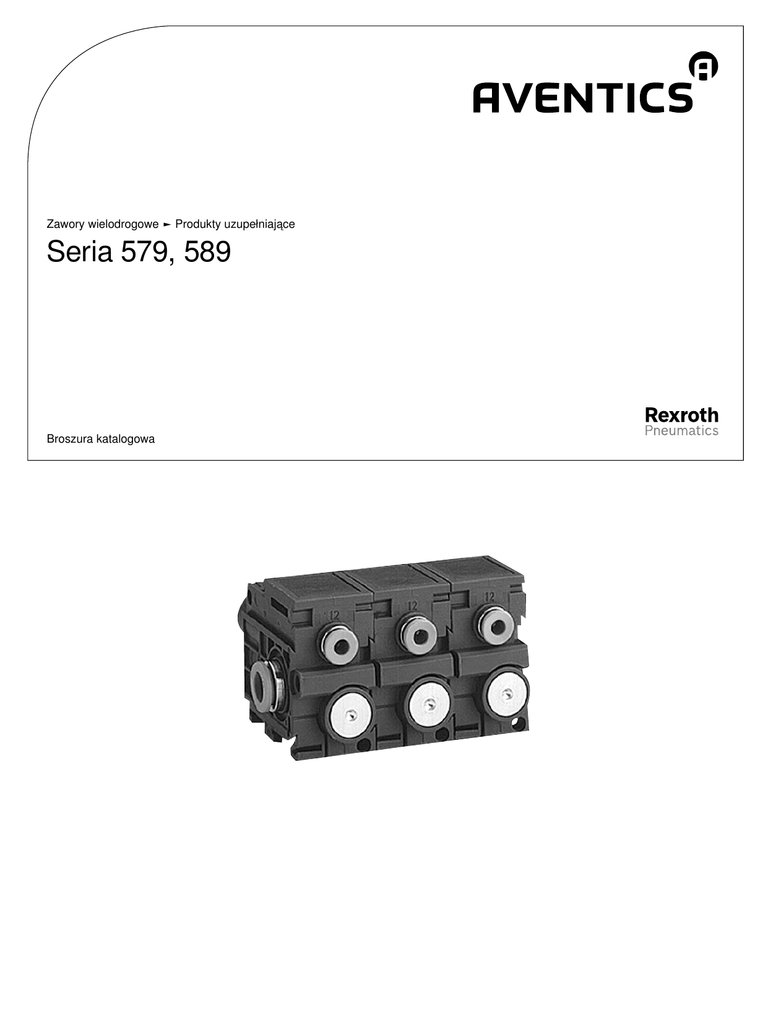

Seria 579, 589

Zawory wielodrogowe ► Produkty uzupełniające
Seria 579, 589
Broszura katalogowa
2
Zawory wielodrogowe ► Produkty uzupełniające
Seria 579, 589
Zawór 3/2-drogowy, Seria 579
► Qn = 520 - 850 l/min ► króciec rurowy ► wyjście króćca sprężonego powietrza: Ø6x1 Ø 8x1 ► zawór pojedynczy
3
Zawór 3/2-drogowy, Seria 579
► Qn = 600 - 850 l/min ► króciec rurowy ► wyjście króćca sprężonego powietrza: Ø 8x1
► do montażu blokowego
5
Program podstawowy, Seria 579, 589
Tłumiki akustyczne, Seria SI1
Dodatkowe przyłącze sprężonego powietrza
Kołek gwintowany
Tabliczki opisowe
on
line
Akcesoria Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
7
7
8
8
3
Zawory wielodrogowe ► Produkty uzupełniające
Zawór 3/2-drogowy, Seria 579
► Qn = 520 - 850 l/min ► króciec rurowy ► wyjście króćca sprężonego powietrza: Ø6x1 - Ø 8x1 ► zawór
pojedynczy
P579_440
Konstrukcja
zawór osadowy
zasada uszczelnienia
uszczelniający miękko
Ciśnienie robocze min/max
0,5 bar / 8 bar
Ciśnieniesterujące
min./max.
2 bar / 10 bar
Temperatura otoczenia min./maks.
-15°C / +60°C
Temperatura medium min./maks.
-15°C / +60°C
Medium
Sprężone powietrze
Maks. wielkość cząstek
5 µm
zawartość oleju w sprężonym powietrzu
0 mg/m³ - 1 mg/m³
Materiały:
Obudowa
poliamid
uszczelki
kauczuk nitrylowy
Uwagi Techniczne
■ Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu!
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
■ Przy temperaturze otoczenia do 40°C max. ciśnienie robocze wynosi 10 bar.
Króciec sprężonego powietrza
NC
NO
wejście
wyjście
Ø6x1
Ø6x1
Ø 8x1
Ø 8x1
Ø6x1
Ø6x1
Ø 8x1
Ø 8x1
Przyłącze
sterujące
Ø4
Ø4
Wartość
przepływu
Qn
[l/min]
Ciężar
Ad.
[kg]
520
0,062
850
0,058
520
0,062
600
0,059
1) Ciśnienie sterujące w przyłączu 12 musi być większe od ciśnienia w przyłączu 1
Przepływ znamionowy Qn przy 6 bar i Δp = 1 bar
Produkty uzupełniające
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
Numer materiałowy
5794400000
1)
5794600000
5794400010
1)
5794600010
4
Zawory wielodrogowe ► Produkty uzupełniające
Zawór 3/2-drogowy, Seria 579
► Qn = 520 - 850 l/min ► króciec rurowy ► wyjście króćca sprężonego powietrza: Ø6x1 - Ø 8x1 ► zawór
pojedynczy
Rozmiary
D579_440
1) przyłącze 1
2) przyłącze 2
3) spaliny przyłącze 3 nie mogą być dławione
4) przyłącze 12
5) otwór nieprzelotny o głębokości 6 mm dla wkrętu do blachy 3,5 mm
6) możliwość zamocowania tabliczki opisowej
Produkty uzupełniające
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
5
Zawory wielodrogowe ► Produkty uzupełniające
Zawór 3/2-drogowy, Seria 579
► Qn = 600 - 850 l/min ► króciec rurowy ► wyjście króćca sprężonego powietrza: Ø 8x1 ► do montażu blokowego
P579_060
Konstrukcja
zawór osadowy
zasada uszczelnienia
uszczelniający miękko
Zasada zblokowania
Zasada tarczowa
Ciśnienie robocze min/max
0,5 bar / 8 bar
Ciśnieniesterujące
min./max.
2 bar / --
Temperatura otoczenia min./maks.
-15°C / +60°C
Temperatura medium min./maks.
-15°C / +60°C
Medium
Sprężone powietrze
Maks. wielkość cząstek
5 µm
zawartość oleju w sprężonym powietrzu
0 mg/m³ - 1 mg/m³
Materiały:
Obudowa
poliamid
uszczelki
kauczuk nitrylowy
Uwagi Techniczne
■ Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu!
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
■ Przy temperaturze otoczenia do 40°C max. ciśnienie robocze wynosi 10 bar.
Króciec sprężonego poWartość
wietrza przepływu
Zasada zblokowania
wyjście
Przyłącze
sterujące
Zawór wejściowy
Zawór przyłączeniowy
NC
Ø 8x1
Ø4
Qn
Ciężar
[l/min]
[kg]
850
0,06
0,056
Zawór końcowy
0,062
Zawór wejściowy
0,06
Zawór przyłączeniowy
NO
Ø 8x1
Zawór końcowy
Ø4
600
Ad.
0,057
0,058
1) Ciśnienie sterujące w przyłączu 12 musi być większe od ciśnienia w przyłączu 1
Przepływ znamionowy Qn przy 6 bar i Δp = 1 bar
Produkty uzupełniające
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
Numer materiałowy
5790600000
1)
5791600000
5792600000
5790600010
1)
5791600010
5792600010
6
Zawory wielodrogowe ► Produkty uzupełniające
Zawór 3/2-drogowy, Seria 579
► Qn = 600 - 850 l/min ► króciec rurowy ► wyjście króćca sprężonego powietrza: Ø 8x1 ► do montażu blokowego
Rozmiary
D579_060
1) przyłącze 1
2) przyłącze 2
3) spaliny przyłącze 3 nie mogą być dławione
4) otwór nieprzelotny o głębokości 6 mm dla wkrętu do blachy 3,5 mm
5) możliwość zamocowania tabliczki opisowej
* moduł króćca powietrza (poz. IV) zamontowany do zaworu sprzęgowego (poz. II) umożliwia dodatkowe zasilanie powietrzem od prawej strony. Zawór końcowy (poz. III) nie występuje.
Zawór wejściowy (poz. I)
Produkty uzupełniające
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
7
Zawory wielodrogowe ► Produkty uzupełniające
Seria 579, 589
Akcesoria
Tłumiki akustyczne, Seria SI1
Ciśnienie robocze min/max
0 bar / 10 bar
Temperatura otoczenia min./maks.
-25°C / +60°C
Medium
Sprężone powietrze
Poziom ciśnienia akustycznego
78 dB
P579_000
Materiały:
Gwint
Polipropylen
Qn
[l/min]
Ilość dostawy
[Szt.]
Ciężar
[kg]
0,008
5790005312
1300
10
0,08
5790005332
100
0,8
5790005352
1
Numer materiałowy
Rozmiary
D579_000
Dodatkowe przyłącze sprężonego powietrza
00119252
00122783
1) śruba mocująca i oring zawarte w zakresie dostawy
2) Przyłącze wtykowe Ø 8x1
Produkty uzupełniające
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
8
Zawory wielodrogowe ► Produkty uzupełniające
Seria 579, 589
Akcesoria
Numer materiałowy
5790000092
Type Temperatura otoczenia min./max.
Dodatkowe przyłącze sprężonego powietrza
-15 / 60
Ciężar
[kg]
0,008
Ilość
dostawy
[Szt.]
1
Kołek gwintowany
P810_206
Numer materia- Przyłącze
łowy
Typ
M4 Do mocowania na
szynie DIN
8102060582
Ilość
dostawy
[Szt.]
50
Tabliczki opisowe
P894_305
Numer materiałowy
Type
8943056312
1-10
8943056322
11-20
Ilość
dostawy
[Szt.]
5
5
Produkty uzupełniające
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2015-06-05, © AVENTICS S.a.r.l., zmiany zastrzeżone
