Kolektory płaskie Hoval WK250A i WK251A Dane

Kolektory płaskie Hoval WK250A i WK251A

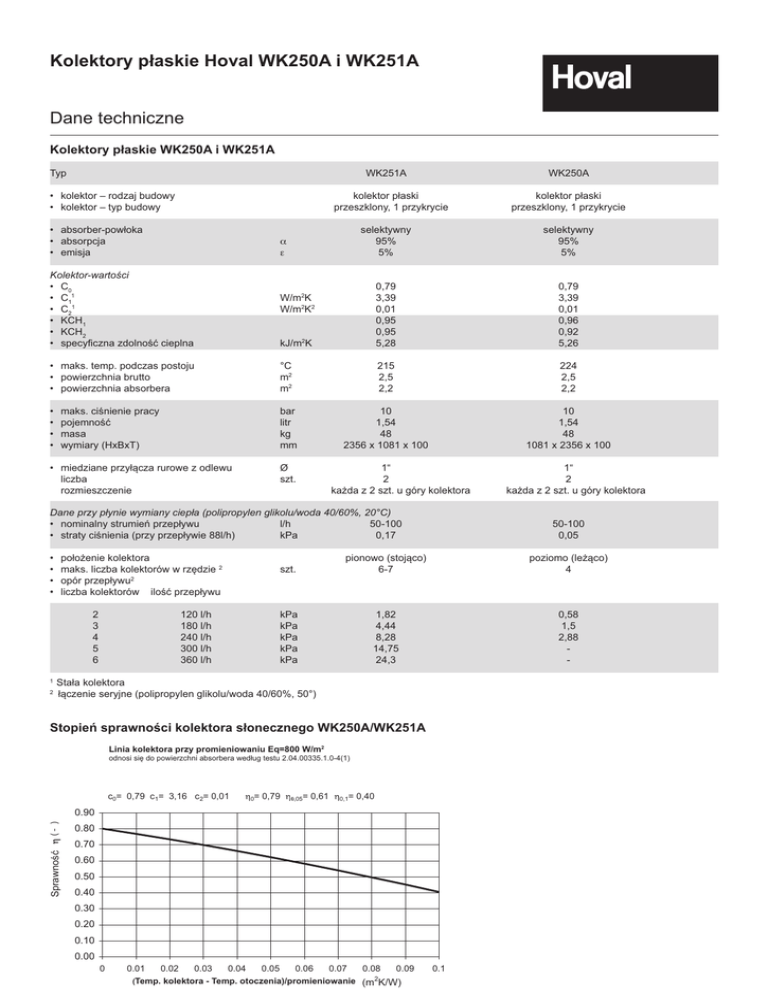

Dane techniczne
Kolektory płaskie WK250A i WK251A
Typ
WK251A
• kolektor – rodzaj budowy
• kolektor – typ budowy
WK250A
kolektor płaski
przeszklony, 1 przykrycie
• absorber-powłoka
• absorpcja
• emisja
α
ε
kolektor płaski
przeszklony, 1 przykrycie
selektywny
95%
5%
selektywny
95%
5%
0,79
3,39
0,01
0,96
0,92
5,26
Kolektor-wartości
• C0
• C11
• C21
• KCH1
• KCH2
• specyficzna zdolność cieplna
kJ/m2K
0,79
3,39
0,01
0,95
0,95
5,28
• maks. temp. podczas postoju
• powierzchnia brutto
• powierzchnia absorbera
°C
m2
m2
215
2,5
2,2
224
2,5
2,2
•
•
•
•
bar
litr
kg
mm
10
1,54
48
2356 x 1081 x 100
10
1,54
48
1081 x 2356 x 100
W/m2K
W/m2K2
maks. ciśnienie pracy
pojemność
masa
wymiary (HxBxT)
• miedziane przyłącza rurowe z odlewu
liczba
rozmieszczenie
Ø
szt.
1“
2
każda z 2 szt. u góry kolektora
Dane przy płynie wymiany ciepła (polipropylen glikolu/woda 40/60%, 20°C)
• nominalny strumień przepływu
l/h
50-100
• straty ciśnienia (przy przepływie 88l/h)
kPa
0,17
•
•
•
•
położenie kolektora
maks. liczba kolektorów w rzędzie 2
opór przepływu2
liczba kolektorów ilość przepływu
2
3
4
5
6
1
2
120 l/h
180 l/h
240 l/h
300 l/h
360 l/h
50-100
0,05
szt.
pionowo (stojąco)
6-7
poziomo (leżąco)
4
kPa
kPa
kPa
kPa
kPa
1,82
4,44
8,28
14,75
24,3
0,58
1,5
2,88
-
Stała kolektora
łączenie seryjne (polipropylen glikolu/woda 40/60%, 50°)
Stopień sprawności kolektora słonecznego WK250A/WK251A
Linia kolektora przy promieniowaniu Eq=800 W/m2
odnosi się do powierzchni absorbera według testu 2.04.00335.1.0-4(1)
c0= 0,79 c 1= 3,16 c 2= 0,01
0=
0,79
,05=
0,61
0,1=
0,40
(- )
0.90
0.80
Kollektorwirkungsgrad
Sprawność
0.70
0.60
0.50
0.40
0.30
0.20
0.10
0.00
0
1“
2
każda z 2 szt. u góry kolektora
0.01
0.02
0.03
0.04
0.05
0.06
0.07
0.08
0.09
(Temp.
kolektora
- Temp. otoczenia)/promieniowanie
( T Kollektor
- T Umgebung
)/ Einstrahlung
(m2K/W)
0.1
Kolektory płaskie Hoval WK250A i WK251A
Wymiary
WK250A, kolektor płaski poziomy
(wymiary w mm)
1 Połączenie kolektora 1”, wyjście ze śrubunkiem połączeniowym z uszczelnieniem
2 Połączenie kolektora 1”, wejście
3 Podłączenie czujnika kolektora
WK251A, kolektor płaski pionowy
(wymiary w mm)
1 Połączenie kolektora 1”, wyjście ze śrubunkiem połączeniowym z uszczelnieniem
2 Połączenie kolektora 1”, wejście
3 Podłączenie czujnika kolektora
Kolektory płaskie Hoval WK250A i WK251A
Wymiary
Pole kolektora WK251A
1 rząd do montażu na dachu
maks. liczba kolektorów (n) na rząd = 6
(wymiary w mm)
Kolektor
Kolektor
Kolektor
Pole kolektora WK250A
1 rząd do montażu na dachu
maks. liczba kolektorów (n) na rząd = 6
Kolektor
Kolektor
Kolektor
Pozycje podłączeń pola kolektora
•
•
•
podłączenie od pola kolektora (zasilanie kolektora): poz. 1
podłączenie do pola kolektora (powrót kolektora): poz. 2
podłączenie czujnika kolektora: poz. 3
Zapotrzebowanie na miejsce dla podłączenia przewodów
Wymagany odstęp w mm
Typ
między kolektorami
na dachu/ dach płaski- pole kolektora
z boku, z lewej i prawe strony
a
WK251A
21
WK250A
20
* łącznie 1 rząd dachówek
min. 200
min. 200
Montaż - dach płaski
W dachu-pole kolektora
z boku z lew./praw. str.
u góry*
na dole
a
b
c
min. 250
min. 400
Zacienienie kolektora na płaskim dachu / Ustawienie kolektora Hoval
Odstęp A rzędów kolektora w zależności od wysokości tego kolektora, kąt pochylenia i dopuszczalny kąt zacienienia
Tabela zacienienia kolektorów słonecznych Hoval
Kąt
zacienienia
Kąt
pochylenia
α
β
Odstęp kolektorów A:
krawędź przednia do krawędzi przedniej
WK 251A
Wysokość kolektora H
WK 250A
Wysokość kolektora H
Najniższe położenie słońca w południe (Austria)
21.12 (12:00h) ok. 20°
Najwyższe położenie słońca w południe (Austria)
21.6 (12:00h) ok. 65°
min. 200
Kolektory płaskie Hoval WK250A i WK251A
Przykładowe rozwiązania
Połączenie kolektora i przyłącze pola kolektora
WK251A pionowy (stojący)
Maks. 6 kolektorów w rzędzie (widok z tyłu)
7
6
3
5
6
4
czujnik kolektora
2
2
3
1 Kolektor typ WK 251A ze śrubunkiem,
z uszczelnieniem 1”
2 Zestaw szyn nośnych dla 2 kolektorów Typ
TRP N2 (2x2000 mm długi)
3 Zestaw szyn nośnych dla 1 kolektora
Typ TRP 12 (1000 mm długi)
4 Zestaw szyn nośno-połączeniowych
Typ VST
5 Zestaw połączeniowy Typ WKAS, rura
falista 1”, 700 mm długi z izolacją cieplną
6 Zbiornik odpowietrzający z ręcznym odpowietrznikiem typ ELT
2
5
4
WK251A poziomy (leżący)
Maks. 6 kolektorów w rzędzie (widok z tyłu)
6
5
czujnik kolektora
3
4
2
3
1 Kolektor typ WK 250A ze śrubunkiem,
z uszczelnieniem 1”
2 Zestaw szyn nośnych dla 1 kolektora
Typ TRP L1
3 Zestaw szyn nośno-połączeniowych
Typ VST
4 Zestaw połączeniowy Typ WKAS, rura
falista 1”, 700 mm długi z izolacją cieplną
5 Zbiornik odpowietrzający z ręcznym odpowietrznikiem typ ELT
3
4
2
4
3
3
2
4
3
5
Kolektory płaskie Hoval WK250A i WK251A
Schemat połączeń rurowych
Połączenie rurowe kolektorów
Zasada połączenia wg Tichelmanna
1 Połączenie od pola kolektora (zasilanie kolektora, ciepło) wybrać krótkie połączenie
2 Połączenie do pola kolektora (powrót kolektora)
3 Pozycja czujnika kolektora
WK251A pionowo (stojący)
Liczba kolektorów (n) na rząd, n=6
Pole kolektora dla montażu na dachu
Rzędy kolektorów jeden nad drugim
3
1
2
Rzędy kolektorów jeden obok drugiego
3
1
2
WK250A poziomo (leżący)
maks. liczba kolektorów (n) na rząd, n=4
Pole kolektora dla montażu na dachu
Rzędy kolektorów jeden nad drugim względnie jeden za drugim
3
1
2
Rzędy kolektorów jeden obok drugiego
3
1
2
Pole kolektora
Liczba
kolektorów
w serii
2
3
4
5
6
WK250A
Strumień
l/h
120
180
240
300
360
Opór przepływu
kPa
0,58
1,5
2,88
-
WK251A
kPa
1,82
4,44
8,28
14,75
24,3
Kolektory płaskie Hoval WK250A i WK251A
Przykładowe rozwiązania
Zalecane wymiary rury (miedzianej lub stalowej)
Dla polipropylenu glikol/woda 40/60% i 50 °C
Strumień
[l/h]
125
150
175
200
250
300
350
400
450
500
600
700
800
900
1000
1200
1500
1750
2000
2250
2500
2750
3000
DN 10
12 x 1
v [m/s]
0,44
0,53
0,62
0,71
0,88
1,06
1,24
1,41
1,59
1,77
2,12
2,48
2,83
3,18
3,54
4,24
5,31
6,19
7,07
7,96
8,84
9,73
10,61
DN 12
15 x 1
v [m/s]
0,26
0,31
0,37
0,42
0,52
0,63
0,73
0,84
0,94
1,05
1,26
1,46
1,67
1,88
2,09
2,51
3,14
3,66
4,19
4,71
5,23
5,76
6,28
DN 15
18 x 1
v [m/s]
0,17
0,21
0,24
0,28
0,35
0,41
0,48
0,55
0,62
0,69
0,83
0,97
1,11
1,24
1,38
1,66
2,07
2,42
2,76
3,11
3,45
3,80
4,14
DN 20
22 x 1
v [m/s]
0,11
0,13
0,15
0,18
0,22
0,27
0,31
0,35
0,40
0,44
0,53
0,62
0,71
0,80
0,88
1,06
1,33
1,55
1,77
1,99
2,21
2,43
2,65
DN 25
28 x 1,5
v [m/s]
0,07
0,08
0,10
0,11
0,14
0,17
0,20
0,23
0,25
0,28
0,34
0,40
0,45
0,51
0,57
0,68
0,85
0,99
1,13
1,27
1,41
1,56
1,70
DN 32
35 x 1,5
v [m/s]
0,04
0,05
0,06
0,07
0,09
0,10
0,12
0,14
0,16
0,17
0,21
0,24
0,28
0,31
0,35
0,41
0,52
0,60
0,69
0,78
0,86
0,95
1,04
DN 40
42 x 1,5
v [m/s]
0,03
0,03
0,04
0,05
0,06
0,07
0,08
0,09
0,10
0,12
0,14
0,16
0,19
0,21
0,23
0,28
0,35
0,41
0,47
0,52
0,58
0,64
0,70
v = szybkość przepływu [m/s]
= zalecenie
Izolacja cieplna – względem położenia
- zewnętrznie odporna na działanie czynników atmosferycznych i promieniowanie UV
- wewnętrznie wymagane z ochroną przeciwpożarową oraz zabezpieczeniem przed oparzeniem
