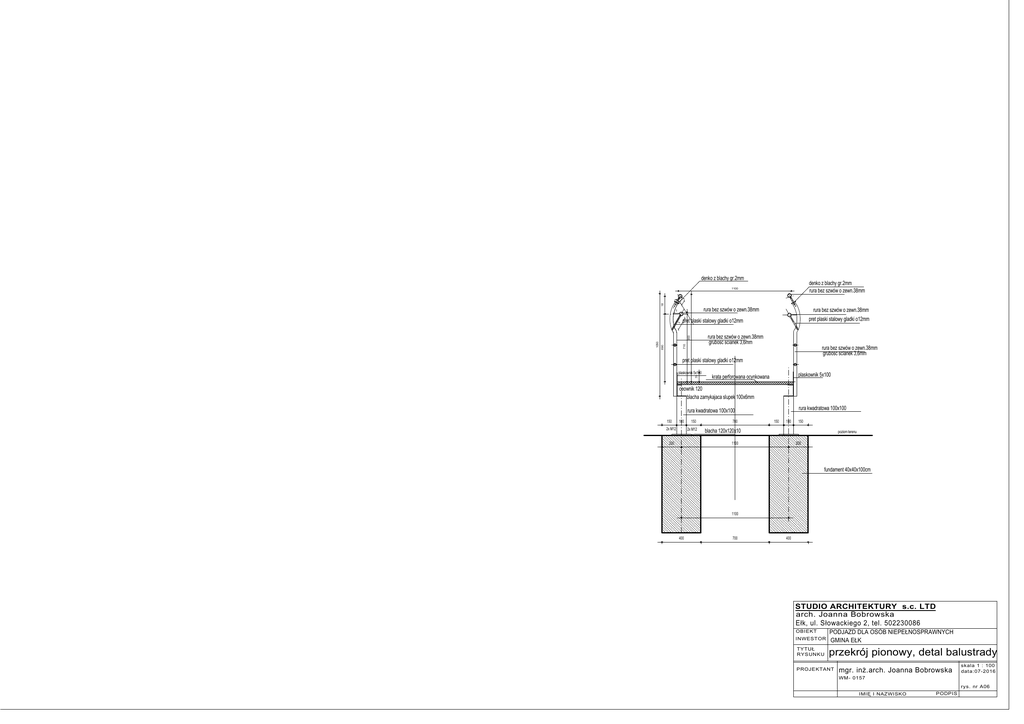

przekrój pionowy, detal balustrady

denko z blachy gr.2mm
denko z blachy gr.2mm
rura bez szwów o zewn.38mm
1100
18
5.
14
5
rura bez szwów o zewn.38mm
rura bez szwów o zewn.38mm
grubosc scianek 3,6mm
710
rura bez szwów o zewn.38mm
grubosc scianek 3,6mm
pret plaski stalowy gladki o12mm
plaskownik 5x100
70
1050
690
rura bez szwów o zewn.38mm
pret plaski stalowy gladki o12mm
pret plaski stalowy gladki o12mm
900
6
5
plaskownik 5x100
krata perforowana ocynkowana
ceownik 120
blacha zamykajaca slupek 100x6mm
rura kwadratowa 100x100
rura kwadratowa 100x100
150
100
2x M12
150
2x M12
200
700
150
100
150
blacha 120x120x10
poziom terenu
1100
200
fundament 40x40x100cm
1100
400
700
400
STUDIO ARCHITEKTURY s.c. LTD
arch. Joanna Bobrowska
Ełk, ul. Słowackiego 2, tel. 502230086
OBIEKT
INWEST OR
PODJAZD DLA OSÓB NIEPEŁNOSPRAWNYCH
GMINA EŁK
TY TUŁ
RYS UNKU
przekrój pionowy, detal balustrady
PROJE KTANT
mgr. inż.arch. Joanna Bobrowska
skala 1 : 100
dat a:07-2016
WM - 0157
rys. nr A06
