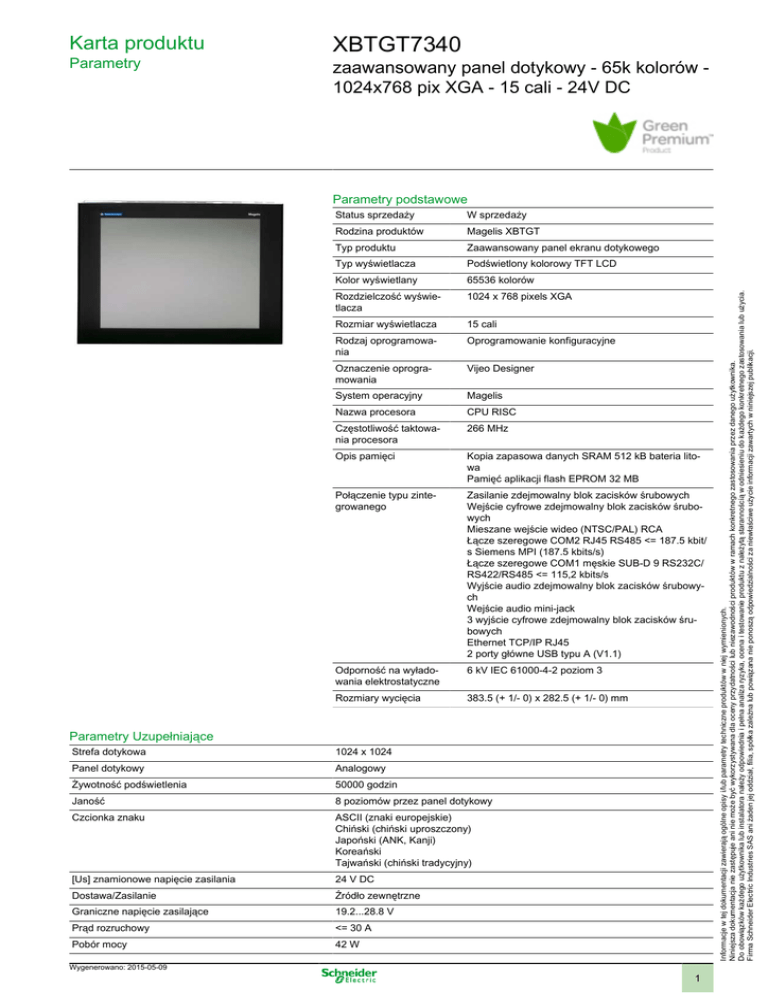

Karta produktu
Parametry
XBTGT7340
zaawansowany panel dotykowy - 65k kolorów 1024x768 pix XGA - 15 cali - 24V DC
Status sprzedaży
W sprzedaży
Rodzina produktów
Magelis XBTGT
Typ produktu
Zaawansowany panel ekranu dotykowego
Typ wyświetlacza
Podświetlony kolorowy TFT LCD
Kolor wyświetlany
65536 kolorów
Rozdzielczość wyświetlacza
1024 x 768 pixels XGA
Rozmiar wyświetlacza
15 cali
Rodzaj oprogramowania
Oprogramowanie konfiguracyjne
Oznaczenie oprogramowania
Vijeo Designer
System operacyjny
Magelis
Nazwa procesora
CPU RISC
Częstotliwość taktowania procesora
266 MHz
Opis pamięci
Kopia zapasowa danych SRAM 512 kB bateria litowa
Pamięć aplikacji flash EPROM 32 MB
Połączenie typu zintegrowanego
Zasilanie zdejmowalny blok zacisków śrubowych
Wejście cyfrowe zdejmowalny blok zacisków śrubowych
Mieszane wejście wideo (NTSC/PAL) RCA
Łącze szeregowe COM2 RJ45 RS485 <= 187.5 kbit/
s Siemens MPI (187.5 kbits/s)
Łącze szeregowe COM1 męskie SUB-D 9 RS232C/
RS422/RS485 <= 115,2 kbits/s
Wyjście audio zdejmowalny blok zacisków śrubowych
Wejście audio mini-jack
3 wyjście cyfrowe zdejmowalny blok zacisków śrubowych
Ethernet TCP/IP RJ45
2 porty główne USB typu A (V1.1)
Odporność na wyładowania elektrostatyczne
6 kV IEC 61000-4-2 poziom 3
Rozmiary wycięcia
383.5 (+ 1/- 0) x 282.5 (+ 1/- 0) mm
Parametry Uzupełniające
Strefa dotykowa
1024 x 1024
Panel dotykowy
Analogowy
Żywotność podświetlenia
50000 godzin
Janość
8 poziomów przez panel dotykowy
Czcionka znaku
ASCII (znaki europejskie)
Chiński (chiński uproszczony)
Japoński (ANK, Kanji)
Koreański
Tajwański (chiński tradycyjny)
[Us] znamionowe napięcie zasilania
24 V DC
Dostawa/Zasilanie
Źródło zewnętrzne
Graniczne napięcie zasilające
19.2...28.8 V
Prąd rozruchowy
<= 30 A
Pobór mocy
42 W
Wygenerowano: 2015-05-09
1
Informacje w tej dokumentacji zawierają ogólne opisy i/lub parametry techniczne produktów w niej wymienionych.
Niniejsza dokumentacja nie zastępuje ani nie może być wykorzystywana dla oceny przydatności lub niezawodności produktów w ramach konkretnego zastosowania przez danego użytkownika.
Do obowiązków każdego użytkownika lub instalatora należy odpowiednia i pełna analiza ryzyka, ocena i testowanie produktu z należytą starannością w odniesieniu do każdego konkretnego zastosowania lub użycia.
Firma Schneider Electric Industries SAS ani żaden jej oddział, filia, spółka zależna lub powiązana nie ponoszą odpowiedzialności za niewłaściwe użycie informacji zawartych w niniejszej publikacji.
Parametry podstawowe
Sygnalizacja lokalna
1 LED (zielony lub pomarańczowy) dla praca normalna lub błędne podświetlenie
Liczba stron
Ograniczony pojemnością pamięci wewnętrznej
Protokoły do pobierania
Uni-TE Telemecanique Modicon
Protokoły dla osób trzecich Siemens Simatic
Protokoły dla osób trzecich Rockwell Automation Allen-Bradley
Protokoły dla osób trzecich Omron Sysmac
Protokoły dla osób trzecich Mitsubishi Melsec
Modbus Telemecanique Modicon
Modbus TCP Telemecanique Modicon
Modbus Plus Telemecanique Modicon
FIPWAY Telemecanique Modicon
Zegar czasu rzeczywistego
Wzbudowany
Rodzaj pamięci
1 slot dla karty Compact Flash (128 MB do 1 GB)
Zintegrowany typ szczeliny
Dla 1 karty komunikacyjnej Fieldbus (Device Net, Profibus DP)
Port Ethernet
10BASE-T/100BASE-TX
Montaż produktu
Montaż podtynkowy
Tryb mocowania
Przez 4 zapinki sprężynowe
Przez 8 klamr śrubowych
Materiał z przodu
Aluminium alloy
Materiał obudowy
Stop aluminium
Oznaczenie
CE
Szerokość
395 mm
Wysokość
294 mm
Głębokość
60 mm
Masa produktu
5.6 kg
Środowisko pracy
Odporność na krótkie zaniki zasilania
<= 10 ms
Normy
EN 61131-2
FCCklasa A
IEC 61000-6-2
UL 1604
UL 508
CSA C22.2 Nr 14
Certyfikaty
ATEX zone 2/22
CSA Klasa 1 Dział 2 T4A
CSA Klasa 1 Dział 2 T5
C-Tick
CULus
UL klasa 1 dział 2 T4A
UL klasa 1 dział 2 T5
Temepratura otoczenia dla pracy
0...50 °C
Temepratura otoczenia dla przechowywania
-20...60 °C
Wilgotność względna
10...90 % bez kondensacji
Wysokość pracy
< 2000 m
Stopień ochrony IP
IP65 (panel przedni) zgodnie z IEC 60529
IP20 (panel tylni) zgodnie z IEC 60529
Stopień ochrony NEMA
NEMA 4X panel przedni (do użytku wewnątrzbudynkowego)
Odporność na wstrząsy
15 gn dla 11 ms zgodnie z IEC 60068-2-27
Odporność na wibracje
3.5 mm zgodnie z IEC 60068-2-6 (f = 5...9 Hz)
1 gn zgodnie z IEC 60068-2-6 (f = 9...150 Hz)
Odporność na pola elektromagnetyczne
10 V/m zgodnie z IEC 61000-4-3
Odporność na szybkozmienne stany przejściowe
2 kV zgodnie z IEC 61000-4-4 poziom 3
Oferta zrównoważonego rozwoju
Status Green Premium
RoHS (date code: YYWW)
Produkt ekologiczny Green Premium
Compliant - since 0613 -
Schneider Electric declaration of conformity
REACh
Reference not containing SVHC above the threshold
Profil ekologiczny produktu
Dostępne
Pobrane Profil Środowiskowy Produktu
Instrukcje dotyczące zakończenia okresu eksploatacji produktu
Dostępne
Pobrane Podręcznik Utylizacji Produktu
2
Gwarancja
Period
18 months
3
Karta produktu
Dimensions Drawings
Dimensions
4
XBTGT7340
Karta produktu
Mounting and Clearance
XBTGT7340
Clearance
Installation Requirements
For easier maintenance, operation and improved ventilation, be sure to install the unit at least 100 mm (3.94 in) away from adjacent
structures and other equipment:
Panel Cut-out Dimensions
Dimensions in mm
Graphic Display Terminal Cut-out for Flush Mounting
XBTGT1105
H (-/+ 0.1 mm)
G (-/+ 0.1 mm)
r
Panel Thickness
92.5
118
3 max.
1.6 ... 5
123.5
156
3 max.
1.6 ... 5
159.5
204.5
3 max.
1.6 ... 10
227.5
301.5
3 max.
1.6 ... 10
201
259
3 max.
1.6 ... 10
282.5
383.5
3 max.
1.6 ... 10
XBTGT1135
XBTGT1335
XBTGT2110
XBTGT2120
XBTGT2130
XBTGT2220
XBTGT2330
XBTGT4230
XBTGT4330
XBTGT4340
XBTGT5230
XBTGT6330
XBTGT6340
XBTGT5330
XBTGT5340
XBTGT7340
Dimensions in in.
5
Graphic Display
Terminal
Cut-out for Flush Mounting
H (-/+0.004 in.)
G (-/+0.004 in.)
r
Panel Thickness
XBTGT1105
3.64
4.65
0.12 max.
0.06 ... 0.20
4.86
6.14
0.12 max.
0.06 ... 0.20
6.28
8.05
0.12 max.
0.06 ... 0.39
8.96
11.87
0.12 max.
0.06 ... 0.39
7.91
10.20
0.12 max.
0.06 ... 0.39
11.12
15.10
0.12 max.
0.06 ... 0.39
XBTGT1135
XBTGT1335
XBTGT2110
XBTGT2120
XBTGT2130
XBTGT2220
XBTGT2330
XBTGT4230
XBTGT4330
XBTGT4340
XBTGT5230
XBTGT6330
XBTGT6340
XBTGT5330
XBTGT5340
XBTGT7340
