9253 Latajaca kula RC duża 3CH

Wiek 14+
NO.777-284
5. Wkładanie i ładowanie baterii
Wkładanie baterii do kontrolera
1. Za pomocą śrubokrętu odkręć śrubkę mocującą pokrywę baterii (Rys.1).
2. Włóż do środka 6 baterii AA zgodnie z poniższym rysunkiem (Rys.2).
3. Z powrotem dokręć pokrywę baterii.

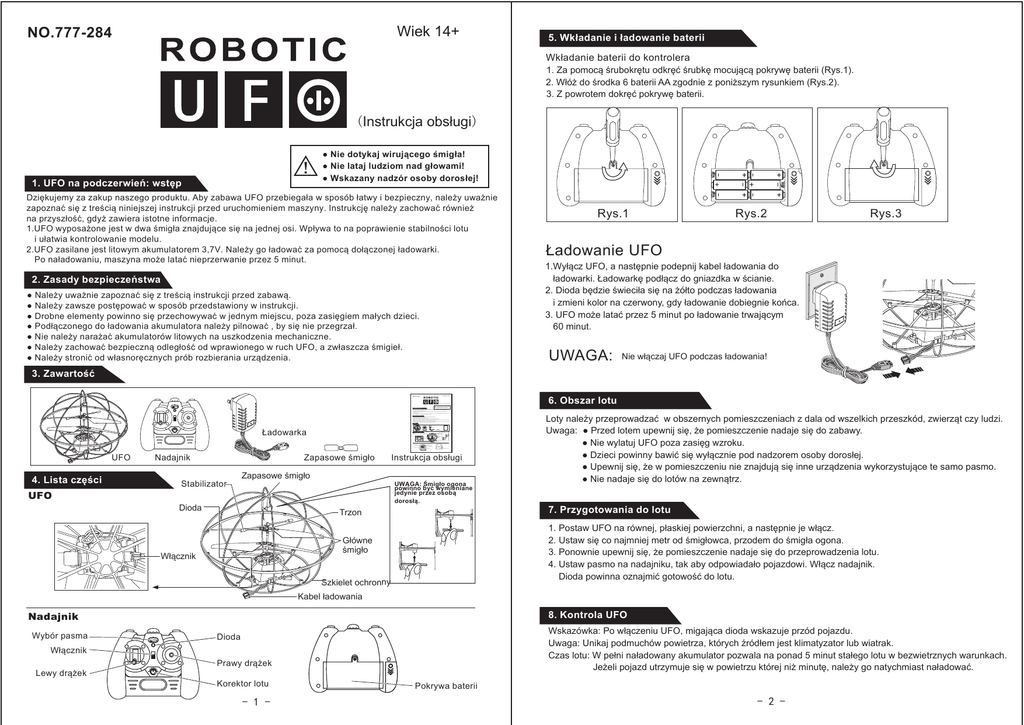

(Instrukcja obsługi)
!
1. UFO na podczerwień: wstęp
● Nie dotykaj wirującego śmigła!
● Nie lataj ludziom nad głowami!
● Wskazany nadzór osoby dorosłej!
Dziękujemy za zakup naszego produktu. Aby zabawa UFO przebiegała w sposób łatwy i bezpieczny, należy uważnie
zapoznać się z treścią niniejszej instrukcji przed uruchomieniem maszyny. Instrukcję należy zachować również
na przyszłość, gdyż zawiera istotne informacje.
1.UFO wyposażone jest w dwa śmigła znajdujące się na jednej osi. Wpływa to na poprawienie stabilności lotu
i ułatwia kontrolowanie modelu.
2.UFO zasilane jest litowym akumulatorem 3,7V. Należy go ładować za pomocą dołączonej ładowarki.
Po naładowaniu, maszyna może latać nieprzerwanie przez 5 minut.
2. Zasady bezpieczeństwa
●
●
●
●
●
●
●
Należy uważnie zapoznać się z treścią instrukcji przed zabawą.
Należy zawsze postępować w sposób przedstawiony w instrukcji.
Drobne elementy powinno się przechowywać w jednym miejscu, poza zasięgiem małych dzieci.
Podłączonego do ładowania akumulatora należy pilnować , by się nie przegrzał.
Nie należy narażać akumulatorów litowych na uszkodzenia mechaniczne.
Należy zachować bezpieczną odległość od wprawionego w ruch UFO, a zwłaszcza śmigieł.
Należy stronić od własnoręcznych prób rozbierania urządzenia.
Rys.1
Rys.2
Rys.3
Ładowanie UFO
1.Wyłącz UFO, a następnie podepnij kabel ładowania do
ładowarki. Ładowarkę podłącz do gniazdka w ścianie.
2. Dioda będzie świeciła się na żółto podczas ładowania
i zmieni kolor na czerwony, gdy ładowanie dobiegnie końca.
3. UFO może latać przez 5 minut po ładowanie trwającym
60 minut.
UWAGA:
Nie włączaj UFO podczas ładowania!
3. Zawartość
For ages 14+
NO.777-284
(Instruction manual)
!
1. IR UFO Introduction
● Don’t touch the running propeller!
● Don’t play above someone’s head!
● Adult supervision is required!
Thank you for your purchase of our product. In order to fly your UFO more easily and conveniently,we kindly
recommend you to read carefully the whole user handbook and keep it in a safe way as a reference book for
maintenance and adjustment in the future.
1.The UFO set double propellers & has the same coaxial structure which effectively offers stable flight and
easy operation.
2.This UFO uses a 3.7V lithium battery,which is to be charged by 6x1.5AA batteries. When the lithium battery is
fully charged,the plane can fly about 5 minutes or above.
2. Safety Precautions
● Please according to the manual instruction to proceeding operation.
● Please read through the manual before using.
● Please store small parts only in place out of reach of children,to avoid danger.
● Never leave the battery unattended during charging,to avoid the battery overheat and result in serious danger.
● Never throw Li-polymer batteries in a fire,to avoid unexpected danger.
● Please always be careful and keep your body far away from the flying UFO. Never close to the rotary propeller.
● Never try to personally refit the circuitry,in order to avoid accidents.
3. Parts
Ładowarka
Charger
UFO
4. Parts Identification
UFO
Controller
Spare tail propeller
Stabilizer
Spare tail propeller
Function indicator light
Connecting
shaft
Instruction manual
CAUTION:
Spare tail propeller only
to be replaced by
an adult.
Main rotor
blade
Power
switch
Protecting grill
Charging plug
Controller
Band selector
Power switch
Throttle stick
Power and
charging light
Direction stick
Trimmer
Battery cover
- 1 -
UFO
4. Lista części
UFO
Nadajnik
Zapasowe śmigło
Stabilizator
Zapasowe śmigło
Dioda
Instrukcja obsługi
UWAGA: Śmigło ogona
powinno być wymieniane
jedynie przez osobą
dorosłą.
Trzon
Loty należy przeprowadzać w obszernych pomieszczeniach z dala od wszelkich przeszkód, zwierząt czy ludzi.
Uwaga: ● Przed lotem upewnij się, że pomieszczenie nadaje się do zabawy.
● Nie wylatuj UFO poza zasięg wzroku.
● Dzieci powinny bawić się wyłącznie pod nadzorem osoby dorosłej.
● Upewnij się, że w pomieszczeniu nie znajdują się inne urządzenia wykorzystujące te samo pasmo.
● Nie nadaje się do lotów na zewnątrz.
7. Przygotowania do lotu
1. Postaw UFO na równej, płaskiej powierzchni, a następnie je włącz.
2. Ustaw się co najmniej metr od śmigłowca, przodem do śmigła ogona.
3. Ponownie upewnij się, że pomieszczenie nadaje się do przeprowadzenia lotu.
4. Ustaw pasmo na nadajniku, tak aby odpowiadało pojazdowi. Włącz nadajnik.
Dioda powinna oznajmić gotowość do lotu.
Główne
śmigło
Włącznik
6. Obszar lotu
Szkielet ochronny
Kabel ładowania
8. Kontrola UFO
Nadajnik
Wybór pasma
Wskazówka: Po włączeniu UFO, migająca dioda wskazuje przód pojazdu.
Uwaga: Unikaj podmuchów powietrza, których źródłem jest klimatyzator lub wiatrak.
Czas lotu: W pełni naładowany akumulator pozwala na ponad 5 minut stałego lotu w bezwietrznych warunkach.
Jeżeli pojazd utrzymuje się w powietrzu której niż minutę, należy go natychmiast naładować.
Dioda
Włącznik
Lewy drążek
Prawy drążek
Korektor lotu
- 1 -
Pokrywa baterii
- 2 -
9. Wskazówki
Wychylając lewy drążek do góry,
Wznoszenie
przyspieszysz obroty śmigieł,
w rezultacie czego UFO
się wzniesie.
Jeżeli UFO porusza się, nawet gdy drążki znajdują się w pozycjach wyjściowych,
możesz skorygować to przy użyciu korektora w następujący sposób:
Gdy UFO Obraca się zgodnie
z ruchem wskazówek zegara,
kręć korektorem na nadajniku
w przeciwnym kierunku,
dopóki pojazd się nie uspokoi.
Wychylając lewy drążek do dołu,
Opadanie
spowolnisz obroty śmigieł,
w rezultacie czego UFO opadnie.
Gdy UFO Obraca się
przeciwnie do ruchu
wskazówek zegara, kręć
korektorem na nadajniku
w przeciwnym kierunku,
dopóki pojazd się nie uspokoi.
Obrót w lewo
Wychyl prawy drążek w lewo,
by UFO obróciło się w lewo
wokół własnej osi.
Wychyl prawy drążek w prawo,
Obrót w prawo
by UFO obróciło się w prawo
wokół własnej osi.
Wychyl prawy drążek do góry,
Do przodu
by UFO poleciało do przodu.
10. Pamiętaj, że
1. Zasięg sygnału zmniejsza się, gdy bateria jest na wyczerpaniu, lub gdy latasz tuż nad ziemią.
2. Maksymalny zasięg sygnału wynosi 10 metrów. Wylatując poza promień 10m stracisz kontrolę
nad pojazdem.
3. Przed odłożeniem zabawki na dłuższy czas, wyjmij baterie z nadajnika.
4. Unikaj kolizji, gdyż mogą one uszkodzić UFO.
5. Usterki należy naprawić jak najprędzej. Nie lataj uszkodzonym pojazdem.
Problemy i rozwiązania
Objawy
Przyczyna
Rozwiązanie
Śmigło się nie obraca.
● UFO jest wyłączone.
● Rozładowany akumulator.
● Włącz UFO.
● Naładuj akumulator.
Śmigła przestały się
obracać i pojazd spadł.
● Rozładowany akumulator.
● Naładuj akumulator.
● Zostało wybrane
nieodpowiednie pasmo.
● Inne urządzenie
podczerwone korzystające
z tego pasma w pobliżu.
● Zbyt intensywne światło.
● Zmień pasmo na właściwe.
● Oddal się od urządzenia.
● Zmniejsz światło, lub
przenieś się w bardziej
zacienione miejsce.
UFO nie reaguje.
Utrata kontroli.
Wychyl prawy drążek w dół,
Do tyłu
by UFO poleciało do tyłu.
Dystrybucja: ZUH Kontext s.c. Izabela Zawistowska, Konrad Zawistowski.
Ul. Hetmańska 10 / 15-727 Białystok
Gwarancja: Gwarancja ważna 12 miesięcy od daty zakupu. Nie obejmuje uszkodzeń mechanicznych, bądź zagubienia jakichkolwiek
elementów. Wszelkie używanie w celu niezgodnym z załączoną instrukcją nie będzie podlegało pod warunki gwarancyjne.
Uwaga: Może zawierać małe elementy, chronić przed dziećmi poniżej 3 lat.
