COVE 1.2.3 poland.cdr

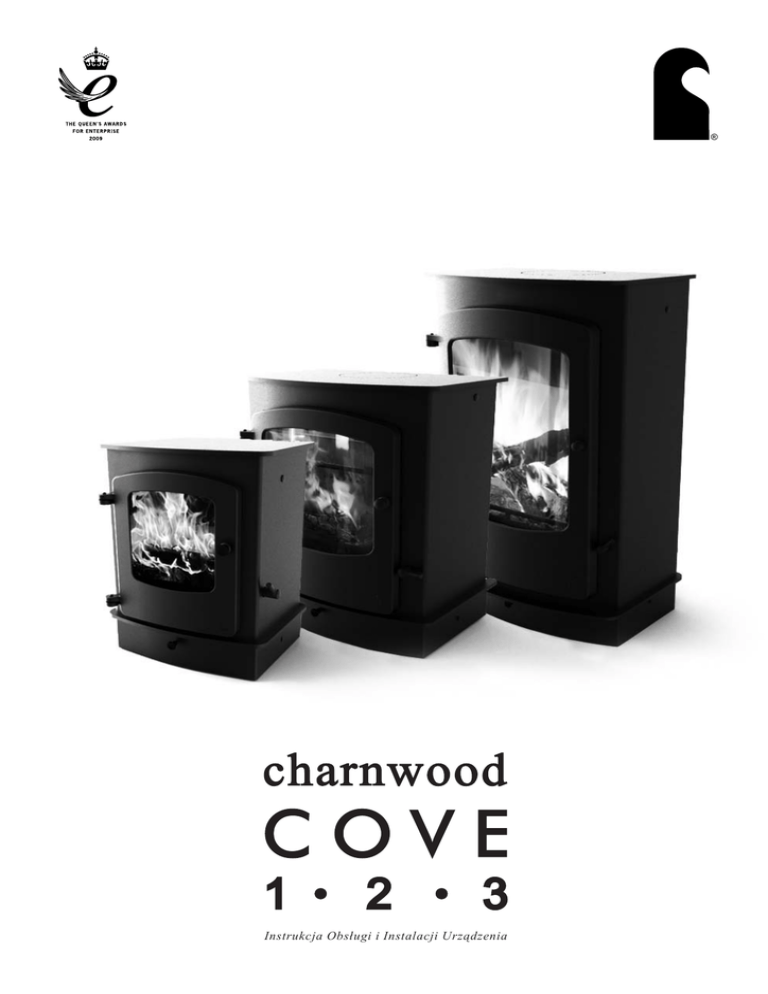

® charnwood 1 2 3 Instrukcja Obs ł ugi i Instalacji Urz ą dzenia SPIS TREŚCI INSTRUKCJA OBSŁUGI URZĄDZENIA Wybór opału 3 Otwieranie drzwiczek 3 Ruszt na paliwo stałe 3 Rozpalanie ognia 4 Kontrolowanie spalania 4 Czyszczenie rusztu 4 Podkładanie opału 4 Oczyszczanie popielnika 5 Wskazówki przy paleniu drewnem 5 Utrzymanie i konserwacja 5 Czyszczenie przyłącza kominowego i płyty dopalającej górnej 6 Czyszczenie komina 6 Rozwiązywanie problemów z eksploatacją 6 Jeśli potrzebna jest dalsza pomoc 8 INSTRUKCJA INSTALACJI URZĄDZENIA Zasady bezpieczeństwa przy instalacji urządzenia 9 Komin 9 Opis techniczny 9 Zabezpieczenie posadzki i materiałów 10 łatwopalnych w otoczeniu piecyka Podłączenie urządzenia do przewodu kominowego 10 Drzwiczki rewizyjne 10 Rozpakowanie piecyka 10 Montaż piecyka na stelażu 11 Zanim rozpalisz, sprawdź czy 12 Oddanie urządzenia do użytku 12 Wymiary 13 - 15 Lista części zamiennych 16 - 18 Certyfikat 19 charnwood INSTRUKCJA OBSŁUGI ® Przed rozpoczęciem użytkowania piecyka upewnij się, że pozwalajacy na jej zdejmowanie podczas użytkowania montaż urządzenia odbył się zgodnie z Instrukcją Instalacji piecyka. Rączka powinna być nakładana na czas załadunku Urządzenia, a przewód kominowy został oczyszczony i nie opału lub usuwania popiołu. jest zablokowany. Piecyk wymaga oddzielnego przewodu Z uwagi na wysoką temperaturę, do jakiej nagrzewają się kominowego. rozpalone piecyki, unikaj kontaktu z nagrzanymi elementami! Piecyki Cove zostały tak zaprojektowane, aby mogły Jeśli zajdzie potrzeba otworzenia drzwiczek w czasie pracować swobodnie. Jeśli zauważysz, że obracanie rusztem intensywnego palenia zawsze nakładaj rękawice odporne na lub otwieranie drzwiczek wymaga nadmiernego użycia siły, wysoką temperaturę. urządzenie takie powinno zostać sprawdzone i wyregulowane W celu otworzenia drzwiczek nałóż i obróć rączkę w kierunku przez przeszkoloną osobę tak, aby uniknąć potencjalnych przeciwnym do ruchu wskazówek zegara, lub zamknij je uszkodzeń w przyszłości. zgodnie z ruchem wskazówek zegara. Podczas użytkowania urządzeń zachowuj szczególną ostrożność. Piecyki nagrzewają się do wysokiej temperatury! RUSZT NA PALIWO STAŁE Urządzenie nie jest przystosowane do pracy ciagłej.Oznacza Piecyki Cove firmy Charnwood wyposażone zostały w to, że aby utrzymać żar w piecyku należy dokładać paliwo w obrotowy ruszt. Dzięki niemu możliwe jest wydajne spalanie ciągu nocy. W innym przypadku może zajść potrzeba Rys.1. Kontrolowanie pracy piecyka ponownego rozniecenia ognia. Tabliczka znamionowa (COVE 1) Unieś, aby zobaczyć opis WYBÓR OPAŁU Rączka drzwiczek, Otwórz obracając do góry Tylko suche, dobrze wysezonowane drewno powinno być stosowane do opalania tych urządzeń. Stosowanie wilgotnego drewna prowadzi do nadmiernego wydzielania się smoły i sadzy, która odkłada się w palenisku, kominie oraz na Dźwignia rusztu szybie. Z tego samego powodu zaleca sie stosowanie drewna liściastego (wiąz, buk, dąb) bardziej niż drewna gatunków iglastych (sosna czy świerk). Spalanie wilgotnego drewna Tabliczka znamionowa (COVE2 & 3) Otwórz drzwiczki, aby zobaczyć opis dostarcza również mniejszej ilości energii cieplnej. Dźwignia kontroli przepływem powietrza Air control Pociagnij ramię, aby otworzyć dolot powietrza Za dobrej jakości drewno opałowe rozumie się polana o wilgotności ok.20%. Aby należycie przygotować drewno należy je pociąć, porąbać i pozostawić w suchym, dobrze drewna oraz usuwanie popiołu. Ruszt może być ustawiony w wentylowanym miejscu przez okres jednego roku a dwóch pozycjach: optymalnie dwóch lat. 1) W pozycji otwartej – żeliwne użebrowanie rusztu KOKS POCHODZENIA NAFTOWEGO NIE POWINIEN BYĆ ustawione jest pionowo z wolnymi przestrzeniami pomiędzy SPALANY W TYM URZĄDZENIU. elementami składowymi rusztu (,,jeżykiem” na bok) - pozwala to na swobodny przepływ powietrza od spodu przez ruszt i JEGO STOSOWANIE UNIEWAŻNIA GWARANCJĘ! paliwo. W piecykach zabrania się spalania śmieci i odpadków 2) W pozycji zamkniętej – żeliwne użebrowanie rusztu gospodarstwa domowego. W razie wątpliwości związanych z ustawione jest poziomo (,,jeżykiem” do góry) sprawiając, że możliwością wykorzystania innego paliwa skontaktuj się z powietrze przepływa po bokach rusztu i nad jego producentem firmą Charnwood. powierzchnią.W pozycji zamkniętej możliwa jest akumulacja popiołu i tym samym wydajniejsze spalanie drewna. OTWIERANIE DRZWICZEK Rączka drzwiczek została zaprojektowana w sposób Obrót rusztem z jednej pozycji do drugiej wykonuje się przy 3 charnwood INSTRUKCJA OBSŁUGI ® Podczas pierwszego rozpalenia z piecyka może wydzielać się użyciu uniwersalnej rączki drzwiczek (zobacz, Rys.2) dym i nieprzyjemny zapach. Otworzenia rusztu następuje przez obrót dźwigni rusztu w górę na godzinę pierwszą (1), a jego zamknięcie przez obrót Jest to normalna reakcja, która z czasem zniknie. dźwigni w dół na godzinę piątą (5). Aby oczyścić ruszt z Pomieszczenie przy kilku pierwszych rozpaleniach powinno popiołu należy wykonać kilka energicznych obrotów dźwignią być dokładnie wietrzone. rusztu pomiędzy godzinami pierwszą (1) i trzecią (3). Podczas pierwszego rozpalenia utrzymuj ogień na stosukowo Przy spalaniu drewna zalecane jest pozostawienie niewielkiej niskim poziomie przez pierwsze 2 godziny palenia tak, aby warstwy popiołu. Ruszt w tym przypadku należy oczyszczać zapewnić swobodne odparowanie wilgoci z wnętrza nie częściej niż raz, dwa razy w tygodniu. paleniska. Przed następnym rozpaleniem oczyść ruszt z grubsza, a ROZPALANIE OGNIA następnie opróżnij popielnik. Do rozpalenia ognia potrzebujesz: drobne drewno, papier lub specjalną podpałkę. Ustaw ruszt w pozycji otwartej lub KONTROLOWANIE SPALANIA zamkniętej w zależności od potrzeb. Na spodzie paleniska Intensywność spalania kontrolowana jest przy pomocy połóż papier, drobne drewno bądź specjalną podpałkę, a na pojedynczej dźwigni (Rys.1). górę kilka średniej wielkości suchych polan. Zapewnij Rys.2. Ruszt na paliwo stałe Wyciągnij dźwignię, aby palić szybciej lub ją wciśnij, aby a cj zy Po spowolnić spalanie. kn m za Unikalny system kontroli przepływem powietrza Quattroflow® ię dostarcza właściwą ilość powietrza, a tym samym zapewnia ta optymalne warunki spalania. Aby ułatwić Państwu kontrolę spalania zaleca się instalację termometru na rurze spalinowej. Termometr można nabyć bezpośrednio od dostawcy piecyka. ar ta r wa ja ot w Cove 2 & 3 CZYSZCZENIE RUSZTU ta Dźwignia rusztu Po z yc ja yc Podczas spalania drewna zaleca się pozostawienie warstwy ot popiołu na spodzie rusztu. Gdy warstwa popiołu jest na tyle z Po duża, że zatyka wolne przestrzenie w płycie tylnej rusztu, Obracanie rusztem popiół należy usunąć. W celu uniknięcia zabrudzeń, usuwanie popiołu z rusztu do popielnika powinno odbywać się przy zamkniętych drzwiczkach (zobacz, Rys.2). Czyszcząc ruszt, cja zy Po obrotów między godziną pierwszą (1) a trzecią (3). Unikaj m za zbyt długiego oczyszczania rusztu, aby nie dopuścić do ię kn ta Rączka drzwiczek – nałóż na dźwignię rusztu i energicznie obracaj umieść rączkę na dźwigni rusztu i wykonaj kilka energicznych opadania niedopalonego paliwa do popielnika. Po maksymalny dolot powietrza wyciagając dźwignię systemu Air zakończeniu oczyszczania ustaw dźwignię we właściwej Control (zobacz, Rys.1). Podpal papier lub podpałkę. pozycji. Ruszt w pozycji otwartej - na godzinie pierwszej (1), Drzwiczki zamknij do momentu, aż drewno zajmnie się w pozycji zamkniętej na godzinie piątej (5). ogniem, a następnie dołóż więcej opału. PODKŁADANIE OPAŁU Zanim ostatecznie wyregulujesz (przymkniesz) dolot powietrza pozwól, aby ogień dobrze się rozpalił i osiągnął Zachowaj szczególną ostrożność podczas podkładania właściwą temperaturę dla prawidłowej pracy kurtyny drewna i upewnij się, że polana nie wystają ponad przednią powietrznej. część paleniska. W innym wypadku może dojść do 4 *Patent No.2389414 charnwood INSTRUKCJA OBSŁUGI ® uszkodzenia lub wypchnięcia szyby drzwiczek. Drewno popiołu jest na tyle duża, że ogranicza dolot powietrza do powinno być układane równomiernie, w poprzek paleniska. paleniska. Ale nawet w takiej sytuacji opróżniając ruszt Drewno może być nakładne na maksymalną wysokość, przy pozostaw dwucentymetrową warstwę popiołu - zapewni ona której nie wypada z paleniska podczas otwierana drzwiczek. bardziej wydajne spalanie drewna. W piecyku tym nie można stosować paliwa płynnego. UTRZYMANIE I KONSERWACJA OCZYSZCZANIE POPIELNIKA Czyszczenie Popielnik powinien być oczyszczany regularnie. Piecyki wykończone są farbą odporną na wysoką temperaturę. Czyszcząc malowane powierzchnie korpusu Nie pozwalaj, aby popiół w nadmiernej ilości gromadził sie w użyj wilgotnej ściereczki niepozostawiającej włókien. popielniku. Może to prowadzić do uszkodzenia rusztu. Czyszczenie powinno być przeprowadzane przy zimnym Popielnik wysuwa się przy użyciu uniwersalnej rączki piecyku. drzwiczek. Aby wysunąć popielnik zamontuj rączkę i sprawdź, Jeśli zajdzie potrzeba powtórnego pomalowania piecyka w czy języczek popielnika wystaje ponad otwór w dolnej części ofercie firmy Charnwood znaleźć można specjalną odporną rączki. Bezpiecznie wysuń i opróżnij popielnik (zobacz, Rys.3) na wysoką temperaturę farbę w sprayu. Pamiętaj, by nie wyrzucać gorącego popiołu do plastikowych pojemników lub plastikowych worków na śmieci. Czyszczenie szyby Aby ułatwić Państwu wynoszenie popiołu, w akcesoriach Szyba drzwiczek wykonana jest ze specjalnego szkła firmy Charnwood znaleźć można metalowy pojemnik na odpornego na wysoką temperaturę. popiół. Jego zakup możliwy jest od sprzedawcy piecyka lub Dzięki kurtynie powietrznej większość sadzy i zanieczyszczeń bezpośrednio z firmy Charnwood. na powierzchni szyby ulega samoczynnemu spaleniu w ciągu kilku minut po całkowitym otwarciu dopływu powietrza. WSKAZÓWKI PRZY PALENIU DREWNEM Jeśli zajdzie potrzeba wyczyszczenia szyby, otwórz drzwiczki Ruszt powinien być ustawiony w pozycji zamkniętej, a jego i pozwól jej zupełnie ostygnąć. Szybę przecieraj najpierw oczyszczanie powinno być wykonane w chwili, gdy warstwa wilgotną, a później suchą ściereczką. Oporne zanieczyszczenia usuwać można przy użyciu środka do Rys.3. Usuwanie popielnika czyszczenia szyb kominkowych.Do czyszczenia szyby nie używaj środków ściernych, mogą one powodować osłabiające szybę zadrapania i przedwczesne jej zużycie. Nie zaleca się również stosowania środków w aerozolu szczególnie podczas palenia w piecyku. 2 Gdy piecyk nie jest użytkowany 1 Podczas przerwy w paleniu przez dłuższy okres czasu (okres letni), dla ochrony piecyka przed procesem kondensacji pary Cove 2 & 3 wodnej, która może prowadzić do korozji, system kontroli przepływem powietrza powinien znajdować się w pozycji otwartej, a drzwiczki powinny pozostać niedomknięte. Zaleca się dokładne oczyszczenie przyłącza i przewodu kominowego oraz paleniska. Dla lepszej ochrony wnętrza 1 piecyka, dobrze jest zabezpieczyć je cienką warstwą oleju 2 (np.WD 40). Rączka jest nałożona prawidłowo, gdy widzisz język popielnika Pamiętaj! Po długiej przerwie w paleniu zanim rozpalisz piecyk, sprawdź drożność komina, rury spalinowej oraz 5 charnwood INSTRUKCJA OBSŁUGI ® przyłącza kominowego. W razie potrzeby oczyść. podłączone jest do przewodu kominowego od góry, Uszczelki drzwiczek początkowy odcinek komina może być czyszczony przez palenisko. Aby proces spalania przebiegał prawidłowo i mógł być w pełni kontrolowany, uszczelki drzwiczek muszą być w dobrym Przed czyszczeniem komina usuń wszystkie wewnętrzne stanie. Sprawdzaj ich zużycie i w razie potrzeby wymień. elementy paleniska: barierkę przednią, boki rusztu oraz płytę dopalajacą gorną. Czyszcząc komin usuń sadzę z całej Serwisowanie powierzchni otworu kominowego. Utrzymanie piecyka we właściwym stanie technicznym W przypadku, gdy niemożliwe jest czyszczenie komina przez wymaga jego dokładnego przeglądu przynajmniej raz w roku. Rys. 4. Płyta dopalająca górna Po oczyszczeniu paleniska sprawdź, czy wszystkie wewnętrzne części są w dobrej kondycji; w razie potrzeby wymień zużyte elementy. Sprawdź stan uszczelek na drzwiczkach i szczelność drzwi podczas ich zamykania. 1 Poradnik, na co zwrócić uwagę podczas przeglądu 2 urządzenia dostępny jest na żądanie. Naprawy lub 3 jakiekolwiek modyfikacje urządzenia mogą być wykonywane Unieś przód płyty dopalającej górnej, następnie pociągnij w przód i opuść w dół. W przypadku Cove 1, zanim opuścisz płytę w dół usuń ją ze wsporników na boku piecyka. wyłącznie przez producenta lub przeszkolonego pracownika.W przypadku zmian w budowie lub modyfikacji dokonanych przez użytkownika, producent nie bierze odpowiedzialności za nieprawidłowe funkcjonowanie urządzenia. Używaj tylko oryginalnych części zamiennych producenta - firmy Charnwood. urządzenie, instalator powinien zamontować drzwiczki CZYSZCZENIE PRZYŁĄCZA KOMINOWEGO I rewizyjne. PŁYTY DOPALAJĄCEJ GÓRNEJ Czyszcząc komin, oczyść również przyłącze kominowe jak i rurę spalinową. Dolot do przewodu kominowego jak i sama płyta dopalająca powinny być utrzymywane w czystości. Kontroli należy Na zakończenie czyszczenia, ułóż na miejsce wewnętrzne dokonywać przy wygaszonym ogniu. Przeprowadzać ją elementy paleniska tj.: barierkę przednią, boki rusztu oraz należy przynajmniej raz w tygodniu, ze zwróceniem płytę dopalającą górną (zobacz, Rys.4). szczególnej uwagi na gromadząca sie smołę i popiół na Do czyszczenia kanałów kominowych dostępne są różnej powierzchni płyty dopalającej bądź przyłącza kominowego. wielkości szczotki stalowe. Dla tradycyjnego murowanego z Jeśli zajdzie potrzeba wyczyszczenia, przed rozpoczęciem cegieł przewodu kominowego zalecana jest szczotka upewnij się, że wnętrze piecyka jest zimne. Unikaj kontaktu z druciana okrągła. Czyszczenie przewodów kominowych sadzą. Zawsze używaj fartucha i rękawic ochronnych. wykonanych z prefabrykatów powinno odbywać się zgodnie Aby wyjąć płytę dopalającą górną, delikatnie unieś przednią z zaleceniami producenta. krawędź płyty, pociągnij w przód ustawiając wycięcia w płycie ROZWIĄZYWANIE PROBLEMÓW Z na równi z metalowymi wspornikami na boku korpusu. Opuszczając płytę zdejmij ją z podpór na boku i z tylnej EKSPLOATACJĄ części paleniska. Unieś tył płyty i delikatnie obróć. Wyciągnij Ogień nie chce się rozpalić: płytę na zewnątrz (zobacz, Rys.4). Sprawdź, czy: CZYSZCZ E NIE KOMINA a) kanały doprowadzające powietrze do urządzenia są Czyszczenie kanału kominowego zaleca się wykonywać drożne, przynajmniej raz w roku. W przypadku, gdy urządzenie b) przewód kominowy, rura spalinowa i przyłącze kominowe 6 charnwood INSTRUKCJA OBSŁUGI ® są drożne, Ulatnianie się niebezpiecznych gazów c) używasz właściwego paliwa, Ostrzeżenie: Przy prawidłowo zainstalowanym i użytkowanym urządzeniu ryzyko emisji niebezpiecznych d) do pomieszczenia dostarczona jest odpowiednia ilość gazów jest znikome. Niewielka ilość dymu może pojawić czystego powietrza, się w pomieszczeniu podczas dokładania opału i e) w tym samym pomieszczeniu co piecyk, nie został usuwania popiołu. Uporczywe i długotrwałe zadymienie zainstalowany wyciąg mechaniczny nieświeżego powietrza, może być niebezpieczne dla życia i zdrowia ludzi, dlatego f) jest wystarczająco silny ciąg kominowy (przy ciepłym też nie powinno być tolerowane. Jeśli dym przedostaje kominie powinien być on rzędu 25 Pa). się do pomieszczenia, niezwłocznie wykonaj następujące czynności: Czarna szyba drzwiczek a) Otwórz drzwi i okna pozwalając na dopływ świeżego Każdy komin jest inny. Wynika to z różnic w jego konstrukcji powietrza. co ma wpływ na siłę ciągu kominowego. Utrzymywanie szyby w czystości wymaga odrobiny czasu i praktyki. b) Ugaś ogień i bezpiecznie usuń opał z piecyka. Zwróć uwagę na niżej wymienione punkty, które powinny c) Sprawdź drożność rury spalinowej, przyłącza i pomóc w utrzymaniu czystej szyby, niemal w każdej sytuacji: przewodu kominowego. Oczyść, jeśli są zatkane. a) Kurtyna powietrzna doprowadza wstępnie ogrzane d) Nie próbuj rozpalać ognia dopóki nie znajdziesz powietrze nad szybę „obmywając” ją. W ten sposób gorące przyczyny przedostawania się dymu do pomieszczenia, w powietrze spala zanieczyszczenia z powierzchni szyby. razie potrzeby wezwij kominiarza. Dlatego też, zanim wyregulujesz (przymkniesz) dolot Najczęstszą przyczyną przedostawania się dymu do powietrza do paleniska pozwól, aby ogień dobrze się rozpalił. pomieszczenia jest niedrożność przyłącza lub przewodu Ma to również zastosowanie podczas załadunku opału. kominowego. Dla własnego bezpieczeństwa przewody te b) Gdy dokładasz opał zwróć szczególna uwagę, by drewno należy utrzymywać w czystości. nie dotykało szyby i znajdowało się możliwie najdalej od czoła Zbyt intensywny ogień paleniska. Nie nakładaj zbyt dużo opału. Sprawdź, czy: c) Wilgotne drewno lub zbyt długie wystające polana mogą a) Drzwiczki są szczelnie zamknięte. powodować zabrudzenia szyby. b) System regulacji przepływem powietrza air control jest w d) Pod spodem piecyka zainstalowana została dodatkowa pełni zamknięty. regulacja. Pozwala ona na dopływ niewielkiej ilości powietrza nawet wtedy, gdy dźwignia systemu air control jest całkowicie c) Używany jest właściwy rodzaj opału. zamknięta. Regulacja ta pomaga utrzymać szybę w czystości d) Uszczelka drzwiczek oraz uszczelki klapek systemu szczególnie przy paleniu mało intensywnym jak np. palenie regulacji przepływem powietrza Quattroflow® są w dobrej nocne. kondycji. Utrzymanie szyby w czystości może być trudne w sytuacji, Ogień w kominie gdy piecyk opalany jest mało intensywnie przez długi okres Regularne i dokładne czyszczenie komina powinno chronić czasu. przed jego zapaleniem. W przypadku, gdy komin zapali się Na czystość szyby ma wpływ szczelność zaślepki i połączeń odetnij wszelki możliwy dostęp powietrza zamykając system kominowych. Upewnij się, że są one poprawnie air control oraz drzwiczki. To powinno ,,zadławić” ogień. Nie uszczelnione. Istotna jest również siła ciągu kominowego otwieraj dostępu powietrza do momentu, aż ogień wygaśnie (przy rozgrzanym kominie wartość odczytu powinna być na także w piecyku. poziomie przynajmniej 25 Pa). Jeśli nie uda się zadławić ognia niezwłocznie wezwij Niekiedy może pojawić się zadymienie szyby w dolnej części straż pożarną. drzwiczek. 7 charnwood INSTRUKCJA OBSŁUGI ® Po pożarze komina należy dokonać jego inspekcji i usunąć ewentualne usterki. W tym celu skontaktuj się z kominiarzem. JEŚLI POTRZEBNA JEST DALSZA POMOC Jeśli potrzebują Państwo pomocy związanej z instalacją lub pracą piecyków Cove firmy Charnwood, możecie Państwo zasięgnąć porady instalatora.On na pewno odpowie na większość zadanych pytań. W razie wątpliwości Państwa sprzedawca również będzie w stanie udzielić niezbędnych informacji. Dalszej pomocy możecie Państwo szukać w punkcie obsługi klienta firmy Charnwood. 8 charnwood INSTRUKCJA INSTALACJI ® ZASADY BEZPIECZEŃSTWA PRZY kominowego, przed instalacją komin powinnien zostać INSTALACJI URZĄDZENIA sprawdzony i oczyszczony. Przewód kominowy powinnien być szczelny, wolny od pęknięć i w dobrej kondycji. W razie Instalacja urządzenia powinna przebiegać z zachowaniem jakichkolwiek wątpliwości co do kondycji przewodu zasady bezpieczeństwa i higieny pracy. kominowego zasięgnij porady uprawnionego kominiarza. Niektóre rodzaje ogniotrwałego cementu używanego do W przypadku konieczności uszczelnienia przewodu uszczelniania mogą mieć właściwości żrące i powodować kominowego, używaj odpowiednich materiałów atestowanych uszkodzenia skóry. W razie kontaktu ze skórą, przemyj ją do pieców na paliwa stałe. dużą ilością wody. Właściciel budynku powinien posiadać aktualne Jeśli podczas instalacji nowego lub demontażu wcześniej zaświadczenie kominiarskie potwierdzające, że wskazany istniejącego urządzenia natrafisz na azbest, należy kanał dymowy wytwarza wymagany ciąg kominowy (przy zastosować szczególne środki bezpieczeństwa, odpowiedni rozgrzanym kominie nie niższy niż 25 Pa), jest szczelny, ubiór i środki ochronny osobistej. Jego usuwanie i utylizacja drożny oraz spełnia wszelkie wymogi do odprowadzania powinna odbywać się zgodnie z obowiązującymi przepisami spalin z pieców na paliwa stałe. prawa. W przypadku braku komina, jego projektowanie oraz budowa Piecyk do swojej pracy zużywa powietrze, dlatego powinna być zgodna z wymaganiami normy PN-EN 15287 – do pomieszczenia, w którym znajduje się urządzenie powinna 1: 2007 oraz obowiązującymi przepisami prawa zostać doprowadzona odpowiednia ilość świeżego powietrza budowlanego. z zewnątrz. Kratka wlotowa (czerpnia powietrza) powinna być Jeśli ciąg kominowy jest zbyt silny, zaleca się zainstalowanie zabezpieczona przed samoczynnym zamknięciem tak, stabilizatora ciągu. aby zagwarantować stały jego dopływ. Ma to szczególne znaczenie w przypadku podwójnych dobrze izolowanych OPIS TECHNICZNY okien. Dla piecyków wymagany jest oddzielny przewód kominowy. Dane techiczne Montaż piecyków Cove należy wykonać respektując Moc w kW (BTU/h) wymagania obowiązujących na terenie Polski norm Cove 1 Cove 2 Cove 3 4.0 8.0 12.0 (13,700) (27,300) (41,000) prawnych, przepisów przeciwpożarowych, przepisów prawa Waga w kg Stelaż niski 89 budowlanego oraz postanowienia niniejszej instrukcji Stelaż do przechowywania opału 96 133 171 Stelaż centralny 104 146 187 Temp. gazów w rurze kominowej °C 275 300 320 Ilość przepływających spalin w g/s 3.6 6.5 12 Maksymalna temperatura płyty pod paleniskiem piecyka w °C 39 25 36 Minimalny ciąg kominowy (Pa) 25 25 25 instalacji piecyków. KOMIN 127 159 Dla prawidłowej pracy urządzenia przewód kominowy powinien mieć wysokość pionową co najmniej 4 metrów (licząc od wylotu na górnej lub tylnej ścianie korpusu do wierzchołka komina). Minimalna średnica wewnętrzna przewodu kominowego dla poszczególnych modeli przedstawia się następująco: Moc nominalna piecyków została osiągnięta podczas spalanie COVE 1……..Ø 125 mm lub 125mm x 125mm suchego drewna gatunków liściastych w 1,5 godzinnym COVE 2……. Ø 150 mm lub 150mm x 150mm cyklu załadunku. COVE 3……..Ø 180 mm lub 180mm x 180mm Piecyki muszą posiadać oddzielny przewód kominowy. Jeżeli piecyk podłączany jest do istniejącego przewodu 9 charnwood INSTRUKCJA INSTALACJI ® PO DŁĄ CZENIE PIECYKA DO PRZEWODU KOMINOWEGO ZABEZPIECZENIE POSADZKI I MATERIAŁÓW ŁATWOPALNYCH W Istnieje kilka sposobów połączenia urządzenia grzewczego z OTOCZENIU PIECYKA przewodem kominowym. Zobacz rysunki od 6 do 9. Minimalną odległość piecyka od materiałów palnych przedstawia się następująco: Jeśli połączenie piecyka z przewodem kominowym odbywa się z zastosowaniem reduktora pionowego (zobacz, Rys.9). COVE 1 COVE 2 COVE 3 Pozioma długość przyłącza, łączącego urządzenie grzewcze z Z boku 550mm 450mm 500mm przewodem kominowym powinna być możliwie najkrótsza i nie Z tyłu 550mm 600mm 500mm powinna przekraczać 150 mm. Przed zainstalowaniem króćca kominowego do korpusu piecyka wolnostojącego, spodnia część Piecyk wolnostojący powinien być ustawiony na stabilnym krućca powinna zostać uszczelniona ogniotrwałym cementem a podłożu. Nie stawiamy go na drewnianej lub łatwopalnej następnie dokręcona śrubami. podłodze.Piecyk należy ustawić na płycie podłogowej o Zaślepka na tylnej ściance korpusu również powinna zostać minimalnej grubości 12 mm lub podłogę pod piecykiem jak i zdemontowana i uszczelniona. Przy jej ponownym montażu należy całą powierzchnię wokół urzadzenia, wyłożyć materiałem zwrócić szczególną uwagę, aby płytka mocująca zaślepkę opierała niepalnym. Może to być: terakota, gress, granit, marmur itp. się na wspornikach tylnej ściany korpusu. Sprawdź, czy po Takie zabezpieczenie pozwoli chronić podłogę przed zamocowaniu zaślepki, płyta dopalająca górna znajduje się na ewentualnym wypadnięciem żaru z piecyka. właściwym miejscu. Podłoga powinna zostać zabezpieczona materiałem Wszystkie połączenia kominowe muszą być dobrze uszczelnione. niepalnym na minimalną odległość 300 mm od przodu urządzenia oraz na minimum 150 mm na jego bokach. DRZWICZKI REWIZYJNE Z uwagi na przepisy przeciwpożarowe oraz przepisy Przez piecyk możliwe jest częściowe czyszczenie przewodu budowlane wymagane odległości mogą być większe. kominowego przy użyciu metalowej szczotki. W razie wątpliwości przy ustawianiu piecyka i zachowaniu W przypadku podłączenia urządzenia do przewodu kominowgo z minimalnych bezpiecznych odległości, poradź się wykorzystaniem wylotu spalin na tylnej ściance urządzenia,w sprzedawcy, instalatora lub zasięgnij porady lokalnego większości przypadków zachodzi potrzeba instalacji drzwiczek inspektora budowlanego. rewizyjnych. Drzwiczki rewizyjne umożliwiają oczyszczanie Ustawienie piecyka musi gwarantować również dobrą komina z sadzy. Są one najczęściej wmurowywane w konstrukcje cyrkulację powietrza wokół urządzenia tak, aby zapewnić komina. dobre oddawanie ciepła do pomieszczenia oraz chronić Przykładowe ustawienie drzwiczek znaleźć można na rysunkach piecyk przed ewentualnym przegrzaniem. od 6 do 9. Minimalna przestrzeń 150 mm po bokach oraz 300 mm nad piecykiem z łatwością powinna spełniać ten warunek. Jeżeli ROZPAKOWANIE PIECYKA piecyk stoi we wnęce kominkowej wykończonej drewnianą Piecyki dostarczane są na palecie. Są one do niej przykręcone i belką, minimalna odległość urządzenia od belki powinna zabezpieczone termokurczliwą folią. Rozpakowując piecyk usuń wynosić 460 mm, a najlepiej 600 mm. Wspomniane folię, a następnie odkręć 4 śruby mocujące metalowe wsporniki do drewniane wykończenie powinno zostać odpowiednio palety, używając 10mm klucza. Po odkręceniu metalowych zabezpieczone środkami utrudniającymi samozapłon. wsporników od palety, odkręć śruby mocujące wsporniki od podstawy piecyka (potrzebny jest 13 mm klucz). Odkręcone śruby Dla prawidłowej pracy urządzenia grzewczego, przestrzeń odłóż w bezpieczne miejsce. Są one używane do wypoziomowania miedzy ścianą budynku a tylną ścianą urządzenia powinna piecyka na stelażu niskim lub też do zamocowania stelaża wynosić minimum 40 mm. Z uwagi na przepisy centralnego. przeciwpożarowe oraz przepisy budowlane przestrzeń ta W piecykach Cove stelaż niski jest montowany fabrycznie. Stąd może być większa. 10 charnwood INSTRUKCJA INSTALACJI ® Rys.6 Podłączenie piecyka do przewodu kominowego z wykorzystaniem wylot wylotu spalin na tylnej ściance urządzenia Drzwiczki rewizyjne na bocznej lub tylnej ścianie przewodu kominowego Rys.9 Podłączenie piecyka do przewodu kominowego z zastosowaniem pionowego tylnego reduktora przewodu kominowego Możliwe pozycje drzwiczek rewizyjnych Redukcja kominowa Redukcja kominowa z drzwiczkami rewizyjnymi Rys.7 Podłączenie piecyka do przewodu kominowego z wykorzystaniem wylotu spalin na tylnej ściance urządzenia Możliwe pozycje drzwiczek rewizyjnych Redukcja kominowa z drzwiczkami rewizyjnymi też piecyk gotowy jest do ustawienia na właściwym miejscu. Drewnianą paletę można pociąć i wykorzystać jako drewno do rozpalania (pamiętaj, że paleta zbita jest przy użyciu gwoździ). MONTAŻ PIECYKA NA STELAŻU 1.Stelaż centralny Ustaw stelaż centralny na właściwym miejscu. Rys.8 Podłączenie piecyka do przewodu kominowego od góry urządzenia W pierwszej kolejności odkręć plastikową gałkę dźwigni regulującej dolot powietrza. Następnie, za pomocą 10 mm Możliwe pozycje drzwiczek rewizyjnych klucza płaskiego odkręć 6 mm śruby mocujące stelaż niski, na boku piecyka u jego podstawy. Wysuń stelaż niski. Teraz można rozpocząć ustawianie piecyka na stelażu centralnym. UWAGA! Przenoszenie urządzenia na stelaż z uwagi na jego Redukcja kominowa z drzwiczkami rewizyjnymi wagę wymaga zaangażowania co najmniej dwóch osób. Po ustawieniu piecyka, przykręć go do stelaża. Potrzebujesz 4 śruby M8 – 20 mm długości, cztery podkładki płaskie oraz 13 mm klucz płaski. Po dokręceniu śrub, ustaw piecyk wraz z stelażem na właściwym miejscu. Na koniec z powrotem zamontuj stelaż niski, u podstawy piecyka oraz plastikową gałkę. 2. Stelaż do przechowywania opału 11 charnwood INSTRUKCJA INSTALACJI ® Rys. 5 ODDANIE URZĄDZENIA DO UŻYTKU 1 Po zakończeniu instalacji, a przed rozpoczęciem użytkowania musi upłynąć odpowiedni okres czasu, który zapewni osiągnięcie odpowiednich właściwości przez materiał 4 uszczelniający. Zapytaj o to instalatora. Rozpalając piecyk po raz pierwszy sprawdź szczelność przyłącza i przewodu kominowego. 3 Instalatorze! Po zakończeniu instalacji i oddaniu urządzenia do użytku pozostaw Instrukcję Obsługi użytkownikowi piecyka i udziel niezbędnych wskazówek. 4 2 2 2 Ustaw stelaż na właściwym miejscu pozostawiając przynajmniej 100mm przestrzeń między ścianą budynku a tyłem piecyka. Usuń stelaż niski postępując zgodnie z w/w wskazówkami (Stelaż centralny) z tą różnicą, że w tym razem stelaż niski nie jest ponownie montowany u podstawy piecyka. Po demontażu stelaża niskiego ustaw piecyk na stelażu do przechowywania opału. Pamiętaj, że przenoszenie urządzenia na stelaż z uwagi na jego wagę wymaga zaangażowania co najmniej dwóch osób! Ustawiając piecyk na stelażu przełóż dźwignię systemu kontroli przepływem powietrza przez specjalnie nawiercony otwór. Podczas ustawiania zwróć szczególną uwagę na to, aby nie uszkodzić lub nie zgiąć dźwigni regulującej przepływ powietrza. Za pomocą śrub przykręć piecyk do stelaża i zamontuj plastikową gałkę. ZANIM ROZPALISZ, SPRAWD Ź CZY : 1.Zainstalowane zostały wszystkie elementy rusztu i czy poprawnie pracują. 2. Płytka tylna i płyty boczne rusztu znajdują się na właściwym miejscu. 3. Została zamontowana płyta dopalająca górna. Może się zdarzyć, że jest ona usuwana na czas transportu. 12 charnwood WYMIARY PIECYKA W ( mm ) ® 129 1 82 129 Wylot spalin z krućcem o średnicy 125 mm (5”) 399 352 WIDOK Z GÓRY Tylny pionowy reduktor przewodu kominowego STELAż DO PRZECHOWYWANIA OPAŁU 423 136 795 745 636 302 383 347 STELAŻ CENTRALNY 423 795 745 636 103 223 98 199 596 STELAż NISKI 546 437 103 Maksymalny rozmiar urządzenia z otwartymi drzwiczkami = 673 WIDOK Z PRZODU WIDOK Z BOKU 13 WIDOK Z TYŁU charnwood WYMIARY PIECYKA W (mm) ® 139 88 159 Wylot spalin z krućcem o średnicy 150 mm (6”) 459 408 4 WIDOK Z GÓRY Tylny pionowy reduktor przewodu kominowego STELAŻ DO PRZECHOWYWANIA OPAŁU 554 150 949 894 779 350 520 408 27 STELAŻ CENTRALNY 949 894 779 103 300 124 247 712 657 STELAŻ NISKI 542 113 Maksymalny rozmiar urządzenia z otwartymi drzwiczkami = 808 WIDOK Z PRZODU WIDOK Z BOKU 14 WIDOK Z TYŁU charnwood WYMIARY PIECYKA W (mm) ® 105 167 191 523 458 WIDOK Z GÓRY Wylot spalin z krućcem o średnicy 178 mm (7”) Tylny pionowy reduktor przewodu kominowego STELAŻ DO PRZECHOWYWANIA OPAŁU 615 180 1325 1280 1143 410 585 458 STELAŻ CENTRALNY 35 1325 1280 110 250 160 1143 300 1025 980 STELAŻ NISKI 843 110 Maksymalny rozmiar urządzenia z otwartymi drzwiczkami = 902 WIDOK Z PRZODU WIDOK Z BOKU 15 WIDOK Z TYŁU charnwood CHARNWOOD COVE 1 LISTA CZĘŚCI ® Issue C 49 46 48 12 12 13 53 12 47 11 59 50 51 56 23 24 25 26 26 27 45 6 16 5 3 4 54 16 52 37 55 21 17 10 15 44 18 8 22 19 5 20 10 41 42 35 34 14 36 Część 43 38 40 Numer części Nazwa części 1* 008/SY16S 2* 3 4 5 6 8 9* 10 11 12 13 14 008/FW29 002/CG01 002/CG01S5 002/SY15 002/HW16 006/SY18 008/SY43 004/KV23 011/SY29S 004/XV30 010/SY31 008/SY26S 15 16 17 18 19 20 21 22 012/SY33 002/SY30 012/CG05 002/CG12 004/SY17 002/SY07 002/SY08 002/RY15 23 24 25 26 008/FN001 004/ST008 002/AY014 010/ST031 27 28 29 30 008/FW015 008/PY13 008/BW39/S 002/PY24 Zestaw uszczelniający drzwiczki + środek uszczelniający Środek uszczelniający Żeliwne użebrowanie rusztu Ramiona rusztu Płyta boczna rusztu Płyta tylna rusztu Szyba Uszczelka szyby Mocowanie szyby Zestaw cegieł ogniotrwałych(4) Mocowanie cegieł ogniotrwałych Płyta dopalająca górna Zestaw klapek regulujących przepływ powietrza Prowadnik rusztu Listwa nośna Pręt napinający Dźwignia obrotowa Popielnik Barierka przednia paleniska Pogłębiacz Pokrętło i wrzeciono obrotowe drzwiczek Nakrętka wrzeciona Podkładka kontrująca Zaczep drzwiczek Podkładka dystansowa zaczepu drzwiczek Sprężyna drzwiczek Wielofunkcyjna rączka Sworzeń drzwiczek ( 2 szt.) Podpora zawiasu 39 33 32 * Tak oznaczone części nie są pokazane na rysunku # Tak oznaczone części wymagają podania koloru charnwood 29 31 30 28 Część Numer części Nazwa części 31 32 33 34 35 36 37 38 004/PY25B 004/PY25A 008/AY37 004/AY22-1S 004/SY21 004/CY22P 002/CG11 004/SY24 39 40 41 42 43 44 45 46 47 48 49 50 51 004/SY27 004/SY23 008/SY13 010/SY20 010/SY19 002/SY01 001/SY10 012/PV09 010/EY51 002/PV12B 010/EY19 010/SY11/ 010/PV33 52 53 010/SY02/ 010/SY06 54 55 56 57 58 59 010/SY12/## 002/AY27 012/SY25 008/FB026 008/FM039 010/PY38 Podkładka zawiasu 0.9 mm Podkładka zawiasu 2 mm Plastikowa gałka Klapka dolotu powietrza wtórnego Przepustnica powietrza Klapka dolotu powietrza pierwotnego Dźwignia obrotowa rusztu Pręt mocujący klapkę (łącznie z montażem) Dźwignia systemu Air Control Ruchomy panel systemy Air Control Podstawa piecyka Górna skrzynka Quattro Dolna skrzynka Quattro Drzwiczki Korpus piecyka (Cove1) Zaślepka Płytka mocująca zaślepkę Króciec kominowy Pierścień odległościowy pod króciec Stelaż niski Tylny pionowy reduktor przewodu kominowego Stelaż do przechowywania opału Wspornik płyty dopalającej górnej 19x15x75 mm Stelaż centralny Dźwignia obrotowa rusztu Tabliczka znamionowa Śruby poziomujące - M8 x 10 mm Wykończenie dekoracyjne Ogranicznik zaczepu drzwiczek Aby zamówić część zamienną prosimy o kontakt ze sprzedawca podając model piecyka, numer części oraz jej nazwę. W razie wątpliwości skontaktuj się z producentem – adres poniżej. Poniższa rycina ma na celu identyfikację części BISHOPS WAY, NEWPORT, ISLE OF WIGHT PO30 5WS, UNITED KINGDOM T: + 4 4 ( 0 ) 1 9 8 3 5 3 7 7 9 9 • F : + 4 4 ( 0 ) 1 9 8 3 5 3 7 7 8 8 • S PA R E S @ C H A R N W O O D . C O M • W W W. C H A R N W O O D . C O M 16 ® charnwood CHARNWOOD COVE 2 LISTA CZĘŚCI ® Issue E 46 48 49 51 12 13 47 12 11 57 56 23 24 50 25 26 26 11 6 45 54 12 5 7 27 16 55 18 15 8 Detail A Enlarged Scale 10 52 22 7 5 20 4 3 17 21 28 19 41 42 39 14 37 32 31 30 29 44 33 38 Część 43 34 35 Numer części Nazwa części 1* 008/PY23S 2* 3 4 5 6 7 8 9* 10 11 12 13 14 008/FW29 002/CG20 002/CG20S10 002/CY15 002/AY16 004/BY24 006/PY18 008/PY45 004/KV23 011/PY29S 004/XV30 010/PY31 008/CY26S 15 16 17 18 19 20 21 22 23 24 25 26 012/AY33 002/AY30 012/AY13 012/AY15 004/PY17 002/AY07B 002/AY08 002/RY15 008/FN001 004/ST008 002/AY14 010/ST031 27 28 008/FW015 008/PY13 Zestaw uszczelniający drzwiczki + środek uszczelniający Środek uszczelniający Żeliwne użebrowanie rusztu Ramiona rusztu Płyta boczna rusztu Płyta boczna rusztu Płyta popiołowa Szyba Uszczelka szyby Mocowanie szyby Zestaw cegieł ogniotrwałych(4) Mocowanie cegieł ogniotrwałych Płyta dopalająca górna Zestaw klapek regulujących przepływ powietrza Prowadnik rusztu Listwa nośna Pręt napinający Cięgno rusztu Popielnik Barierka przednia paleniska Pogłębiacz Pokrętło i wrzeciono obrotowe drzwiczek Nakrętka wrzeciona Podkładka kontrująca Zaczep drzwiczek Podkładka dystansująca zaczepu drzwiczek Sprężyna drzwiczek Wielofunkcyjna rączka Część * Tak oznaczone części nie są pokazane na rysunku # Tak oznaczone części wymagają podania koloru charnwood 36 40 Numer części 29 30 31 32 33 34 35 36 37 38 008/BW39/S 002/PY24 004/PY25B 004/PY25A 008/AY37 004/CY22S 004/CY21 004/CY22P 004/AY22-1S 004/CY24 39 40 41 42 43 44 45 46 47 48 49 50 51 004/PY32 004/CY23 008/RY16 010/PY20 010/CY19 002/PY01 001/PY10 012/TW09 010/AY51 002/CH12B 010/NV11 010/PY36 010/TW33 52 54 55 56 010/PY33/## 010/PY34/## 002/AY27 012/PY19 Nazwa części Sworzeń drzwiczek( 2 szt.) Podpora zawiasu Podkładka zawiasu 0.9 mm Podkładka zawiasu 2 mm Plastikowa gałka Klapka dolotu powietrza wtórnego Przepustnica powietrza Klapka dolotu powietrza pierwotnego Klapka powietrzna Pręt mocujący klapkę ( łącznie z montażem) Dźwignia systemu Air Control Ruchomy panel systemy Air Control Podstawa piecyka Górna skrzynka Quattro Dolna skrzynka Quattro Drzwiczki Korpus piecyka (Cove2) Zaślepka Płytka mocująca zaślepkę Króciec kominowy Pierścień odległościowy pod króciec Stelaż niski Tylny pionowy reduktor przewodu kominowego Stelaż do przechowywania opału Stelaż centralny Dźwignia obrotowa rusztu Tabliczka znamionowa Aby zamówić część zamienną prosimy o kontakt ze sprzedawca podając model piecyka, numer części oraz jej nazwę. W razie wątpliwości skontaktuj się z producentem – adres poniżej. Poniższa rycina ma na celu identyfikację części BISHOPS WAY, NEWPORT, ISLE OF WIGHT PO30 5WS, UNITED KINGDOM T: + 4 4 ( 0 ) 1 9 8 3 5 3 7 7 9 9 • F : + 4 4 ( 0 ) 1 9 8 3 5 3 7 7 8 8 • S PA R E S @ C H A R N W O O D . C O M • W W W. C H A R N W O O D . C O M 17 ® charnwood CHARNWOOD COVE 3 LISTA CZĘŚCI ® Issue F 13 46 12 29 48 12 49 11 47 11 11 51 56 57 53 45 5 16 6 10 18 7 23 24 8 55 5 15 26 DETAIL A 52 22 7 19 17 21 4 3 54 41 Numer części Nazwa części 1* 008/RY23S 2* 3 4 5 6 7 8 9* 10 11 12 13 14 008/FW29 002/CG20 002/CG20S12 002/CY15 002/BY16 004/BY24 006/RY18 008/RY45 004/KV23 011/RY29S 004/XV30 010/RY31 008/CY26S 15 16 17 18 19 20 21 22 012/BY33 002/BY30 012/AY13 012/AY15 004/RY17 002/BY07B 002/BY08 002/RY15 23 24 25 26 27 28 008/FN001 004/ST008 002/AY14 008/FW015 008/PY13 008/PV28/S Zestaw uszczelniający drzwiczki + środek uszczelniający Środek uszczelniający Żeliwne użebrowanie rusztu Ramiona rusztu Płyta boczna rusztu Płyta tylna rusztu Płyta popiołowa Szyba Uszczelka szyby Mocowanie szyby Zestaw cegieł ogniotrwałych(4) Mocowanie cegieł ogniotrwałych Płyta dopalająca górna Zestaw klapek regulujących przepływ powietrza Prowadnik rusztu Listwa nośna Pręt napinający Cięgno rusztu Popielnik Barierka przednia paleniska Pogłębiacz Pokrętło i wrzeciono obrotowe drzwiczek Nakrętka wrzeciona Podkładka kontrująca Krzywka zaczepu drzwiczek Sprężyna drzwiczek Wielofunkcyjna rączka Sworzeń drzwiczek ( 2 szt.) 35 44 36 39 30 40 33 Część * Tak oznaczone części nie są pokazane na rysunku # Tak oznaczone części wymagają podania koloru charnwood 32 31 14 37 Część 28 43 34 27 10 20 42 38 25 Numer części 29 30 31 32 33 34 35 36 37 38 004/GV24 002/RY26 004/RY25B 004/RY25A 008/AY37 004/CY22S 004/CY21 004/CY22P 004/AY22-1S 004/CY24 39 40 41 42 43 44 45 46 47 48 49 51 004/CY32 004/CY23 008/RY16 010/PY20 010/CY19 002/RY01 001/RY10 010/CY37 010/CY61 010/CY35 010/CY36 010/CY34 52 53 54 55 56 010/RY11/## 010/RY13 010/RY12/## 002/AY27 012/RY19 Nazwa części Wspornik łączący płyty ogoniotrwałe Podpora zawiasu Podkładka zawiasu 0.9 mm Podkładka zawiasu 2 mm Plastikowa gałka Klapka dolotu powietrza wtórnego Przepustnica powietrza Klapka dolotu powietrza pierwotnego Klapka powietrzna Pręt mocujący klapkę (łącznie z montażem) Dźwignia systemu Air Control Ruchomy panel systemy Air Control Podstawa piecyka Górna skrzynka Quattro Dolna skrzynka Quattro Drzwiczki Korpus piecyka (Cove3) Zaślepka Płytka mocująca zaślepkę Króciec kominowy Pierścień odległościowy pod króciec Tylny pionowy reduktor przewodu kominowego Stelaż do przechowywania opału Stelaż niski Stelaż centralny Dźwignia obrotowa rusztu Tabliczka znamionowa Aby zamówić część zamienną prosimy o kontakt ze sprzedawca podając model piecyka, numer części oraz jej nazwę. W razie wątpliwości skontaktuj się z producentem – adres poniżej. Poniższa rycina ma na celu identyfikację części BISHOPS WAY, NEWPORT, ISLE OF WIGHT PO30 5WS, UNITED KINGDOM T: + 4 4 ( 0 ) 1 9 8 3 5 3 7 7 9 9 • F : + 4 4 ( 0 ) 1 9 8 3 5 3 7 7 8 8 • S PA R E S @ C H A R N W O O D . C O M • W W W. C H A R N W O O D . C O M 18 ® 10 A.J WELLS & SONS LTD Bishops Way, Newport, Isle of Wight PO30 5WS, United Kingdom A Division of A.J.Wells & Sons Limited Registered in England No. 03809371 EN13240:2001 OGRZEWACZE POMIESZCZEŃ NA PALIWA STAŁE Cove I Cove 2 Cove 3 Numer certyfikatu zgodności : SY44-CPD-2006 PY44-CPD-2006 RY44-CPD-2006 Minimalna odległość od materiałów łatwopalnych Bok urządzenia: Tył urządzenia: 550mm 550mm 450mm 600mm 500mm 500mm Wielkość emisji tlenku węgla: 0.47% 0.33% 0.23% Temperatura spalin w przewodzie kominowym: 275°C 338°C 310°C Moc grzewcza: 4.1kW 8.0kW 12.0kW Sprawność: 76.5% 74.7% 78.4% Rodzaj paliwa: Drewno Drewno Drewno 19 REV. COVE 1,2,3 09.09 Dane kontaktowe: charnwood BISHOPS WAY, NEWPORT, ISLE OF WIGHT PO30 5WS, UNITED KINGDOM T: + 4 4 ( 0 ) 19 8 3 5 37 7 7 7 • F : + 4 4 ( 0 ) 19 8 3 5 37 7 8 8 • O D W I E D Z N A S N A W W W. C H A R N W O O D . P L ® A Division of A.J.Wells & Sons Limited Registered in England No. 03809371
