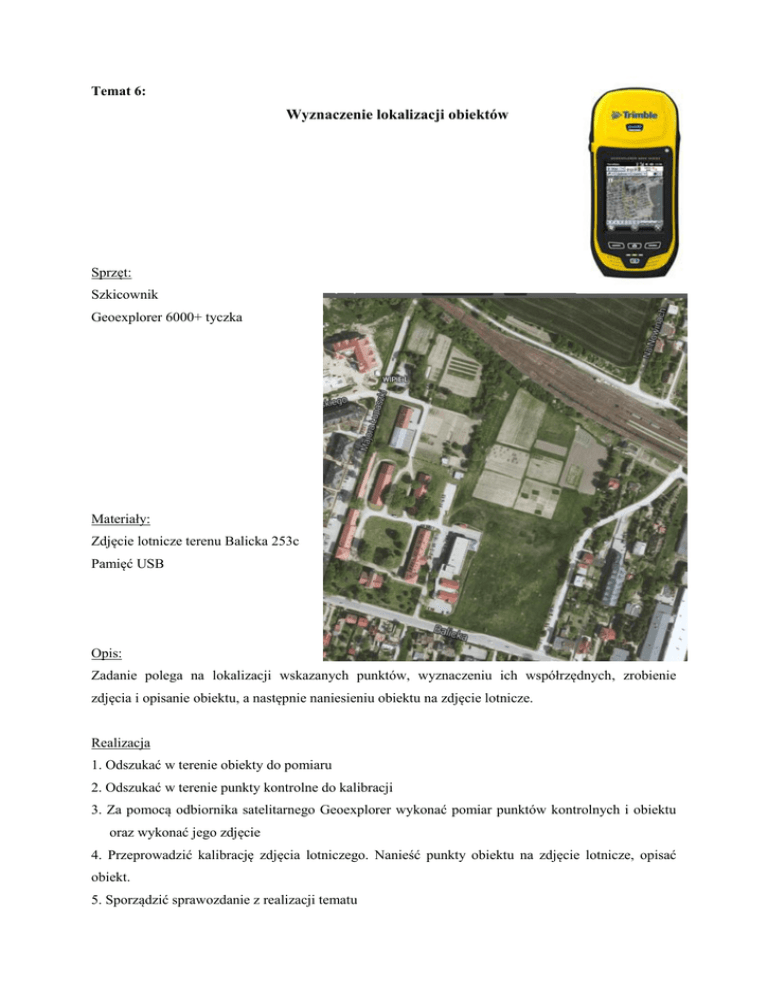

Temat 6:
Wyznaczenie lokalizacji obiektów
Sprzęt:
Szkicownik
Geoexplorer 6000+ tyczka
Materiały:
Zdjęcie lotnicze terenu Balicka 253c
Pamięć USB
Opis:
Zadanie polega na lokalizacji wskazanych punktów, wyznaczeniu ich współrzędnych, zrobienie
zdjęcia i opisanie obiektu, a następnie naniesieniu obiektu na zdjęcie lotnicze.
Realizacja
1. Odszukać w terenie obiekty do pomiaru
2. Odszukać w terenie punkty kontrolne do kalibracji
3. Za pomocą odbiornika satelitarnego Geoexplorer wykonać pomiar punktów kontrolnych i obiektu
oraz wykonać jego zdjęcie
4. Przeprowadzić kalibrację zdjęcia lotniczego. Nanieść punkty obiektu na zdjęcie lotnicze, opisać
obiekt.
5. Sporządzić sprawozdanie z realizacji tematu
SKRÓCONA INSTRUKCJA OBSŁUGI ODBIORNIKA GPS TRIMBLE
Wszystkie czynności pomiarowe należy zacząć od skompletowania instrumentu w terenie oraz
jego uruchomieniu. Następnie uruchomić program: TRIMBLE ACCESS (o ile program się nie
uruchomi automatycznie).
1. WŁĄCZANIE PAKIETOWEJ TRANSMISJI DANYCH:
Po uruchomieniu odbiornika i programu Trimble Access, w prawym górnym rogu
wyświetlacza znajdującego się w kontrolerze,
- wybrać znak graficzny X
- wybrać połączenie z Internetem: Trimble Internet
- wybrać POŁĄCZ, poczekać do momentu ustanowienia połączenia
- zamknąć okno połączenie int.
2. ZAŁOŻENIE SWOJEGO PLIKU PRACY
- wybrać z programu Trimble Access: POMIAR PODSTAWOWY
- nowy plik pracy
-nazwa pliku job: …. (wpisać własną)
- akceptuj.
3. IMPORT/EKSPORT PLIKÓW
- wybrać z programu Trimble Access: PLIKI
- na str. 2 opcji wybrać: Odbierz/Wyślij
- import w formacie std. (format pliku: rozdzielony przecinkami *.txt)
- sprawdzić poprawność danych (pole 1 – nazwa punktu, pole 2 - X, pole3 - Y)
EKSPORT:
- wybrać z programu Trimble Access: PLIKI
- na str. 2 opcji wybrać: Odbierz/Wyślij
- eksport w formacie std.
- eksport w formacie użytkownika
skopiować pliki na pendrive w eksploratorze plików.
4. POMIAR PUNKTÓW
- wybrać z programu Trimble Access: POMIAR PODSTAWOWY
- POMIAR
- POMIAR PUKNTU
- ZMIERZ
Metoda pomiaru: Pomiar punktu (5s) - PREFEROWANY
Pomiar na pkt osnowy (30s)
W opcjach zmienić ilość pomiarów na 5.
Wysokość anteny do jej spodu odczytać z tyczki.
POD ŻADNYM POZOREM:
- NIE WOLNO WGRYWAĆ ŻADNYCH INNYCH PLIKÓW OPRÓCZ PLIKÓW *.TXT.
- NIE WOLNO ZMIENIAĆ NIC W OPCJACH ODBIORNIKA.
- NIE WOLNO ŁĄCZYĆ SIĘ Z INTERNETEM POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ W
KONTROLERZE.
JEŻELI WYSTĄPIĄ JAKIEKOLWIEK WĄTPLIWOŚCI CO DO OBSŁUGI SPRZĘTU, NALEŻY
ZWRÓCIĆ SIĘ
O POMOC DO PROWADZĄCEGO ZAJĘCIA.
W MOMENCIE OTRZYMANIA ODBIORNIKA, ODPOWIEDZIALNOŚĆ ZA SPRZĘT BIERZE NA
SIEBIE STUDENT.
NIE NALEŻY WYŁĄCZAĆ ODBIORNIKA O ILE PROWADZĄCY TAK NIE ZDECYDUJE.
