opis techniczny

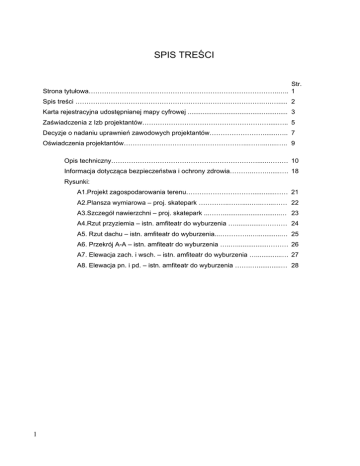

SPIS TREŚCI
Str.
Strona tytułowa…………………………………………………………………………..….. 1
Spis treści ………………………………………………………………………….….…..... 2
Karta rejestracyjna udostępnianej mapy cyfrowej ...................................................... 3
Zaświadczenia z Izb projektantów………………………………………………….....….. 5
Decyzje o nadaniu uprawnień zawodowych projektantów……………………........….. 7
Oświadczenia projektantów………………………………………………...……........….. 9
Opis techniczny…………………………………………………………......……… 10
Informacja dotycząca bezpieczeństwa i ochrony zdrowia………..…….......…. 18
Rysunki:
A1.Projekt zagospodarowania terenu…………………………............…… 21
A2.Plansza wymiarowa – proj. skatepark …………..…….....…..…...…… 22
A3.Szczegół nawierzchni – proj. skatepark ...……...............................… 23
A4.Rzut przyziemia – istn. amfiteatr do wyburzenia …..............………… 24
A5. Rzut dachu – istn. amfiteatr do wyburzenia...…………..….............… 25
A6. Przekrój A-A – istn. amfiteatr do wyburzenia …..….................……… 26
A7. Elewacja zach. i wsch. – istn. amfiteatr do wyburzenia …..............… 27
A8. Elewacja pn. i pd. – istn. amfiteatr do wyburzenia …….….............… 28
1
OPIS TECHNICZNY
1.PODSTAWA OPRACOWANIA.
1.Umowa z inwestorem.
2.Mapa do celów projektowych w skali 1:500
3.Wizja lokalna.
2.TEMAT i ZAKRES OPRACOWANIA.
Tematem opracowania jest budowa boiska – skateparku oraz wyburzenie istniejącego
amfiteatru wraz z zagospodarowaniem terenu. Adres: ul. Słowiańska, Bogdaniec, działka nr
318/7.
W zakresie opracowania nie ma budowy budynków ani obiektów kubaturowych.
Projektowane boisko – skatepark będzie służyło do rekreacji dla mieszkańców Bogdańca.
Wg ustawy „Prawo budowlane” z dnia 7 lipca 1994r. z późn. zmianami:
„Art. 29. 1. Pozwolenia na budowę nie wymaga budowa:
9) boisk szkolnych oraz boisk, kortów tenisowych, bieżni służących do rekreacji;
22) obiektów małej architektury;
Art. 30. 1. Zgłoszenia właściwemu organowi wymaga, z zastrzeżeniem art. 29 ust. 3.
1) budowa, o której mowa w art. 29 ust. 1 pkt 1-3, pkt 5-19 i pkt 21,
4) budowa obiektów małej architektury w miejscach publicznych.
Art. 31. 1. Pozwolenia nie wymaga rozbiórka:
1) budynków i budowli – niewpisanych do rejestru zabytków oraz nieobjętych ochroną
konserwatorską – o wysokości poniżej 8m, jeżeli ich odległość od granicy działki jest nie
mniejsza niż połowa wysokości;
2. Rozbiórka obiektów budowlanych, o których mowa w ust. 1 pkt 1, wymaga uprzedniego
zgłoszenia właściwemu organowi, w którym należy określić rodzaj, zakres i sposób
wykonywania tych robót. Przepis art. 30 ust. 5 stosuje się odpowiednio.”
3.LOKALIZACJA.
Istniejący teren przeznaczony na boisko - skatepark usytuowany jest na terenie działki nr
318/7 w Bogdańcu przy ul. Słowiańskiej.
Usytuowane:
- od strony północnej graniczy z ul. Mickiewicza,
- od strony wschodniej graniczy z ul. Słowiańską,
- od strony południowej graniczy z niezabudowaną działką nr 315,
- od strony zachodniej graniczy z zabudowaną działką nr 318/6 i 318/5.
3.1.STAN ISTNIEJĄCY.
Teren przeznaczony pod skatepark obecnie stanowi nieużytkowany trawiasty plac.
W centralnej części działki znajduje się plac o nawierzchni betonowej – do zachowania.
W południowej części działki znajduje się murowany amfiteatr – przeznaczony do rozbiórki
Działka posiada drewniane ogrodzenie na słupkach stalowych z betonowym cokołem – do
2
zachowania.
Od strony wschodniej znajduje się wjazd na teren działki.
Teren działki jest płaski – skrajne rzędne zawierają się pomiędzy 22,0 a 23,3 m n.p.m.
Pochylenie podłużne terenu w kierunku południowym. Na działce od strony północnej (przy
ogrodzeniu) znajduje się niewielkie wyniesienie terenu.
Przy zachodniej granicy przebiega rura wody i gazu.
W centralnej części działki przebiega napowietrzna linia elektroenergetyczna.
3.2.ROZBIÓRKI I LIKWIDACJE.
Projektuje się rozbiórkę murowanego amfiteatru usytuowanego w południowej części
działki.
Wysokość amfiteatru wynosi 3,34m (nie przekracza 8m).
Odległości od granic działki:
- od str. wschodniej – 11,06m,
- od str. południowej – 10,94m,
- od str. zachodniej – 22m.
Odległość od granicy działki jest nie mniejsza niż połowa wysokości, tj. 1,67m.
Amfiteatr nie jest wpisany do rejestru zabytków oraz nie jest objęty ochroną
konserwatorską.
Jego rozbiórka nie wpłynie na pogorszenie warunków wodnych, warunków sanitarnych
oraz stanu środowiska.
Budynek amfiteatru jest wolnostojący, jednokondygnacyjny, niepodpiwniczony.
Dach płaski, jednospadowy, w konstrukcji drewnianej.
Ściany murowane z kamienia polnego.
Scena murowana, betonowa.
Schody murowane betonowe.
Nad sceną znajduje się podciąg z dwuteownika stalowego.
Amfiteatr nie jest podłączony do mediów, nie posiada przyłączy wody, kanalizacji
sanitarnej, gazu ani energii elektrycznej.
W zakresie robót przewiduje się rozbiórkę dachu, ścian, sceny oraz fundamentów.
Teren rozbiórki należy zabezpieczyć przed dostępem osób postronnych.
Roboty należy wykonywać ręcznie z użyciem mechanicznego sprzętu ręcznego. Nie zaleca
się użycia sprzętu ciężkiego.
W czasie robót należy uważać, by nie uszkodzić istniejącej nawierzchni betonowej
sąsiadującego placu.
Powierzchnia zabudowy –
Kubatura –
Szerokość –
Długość –
Wysokość –
50,36 m2
129,80 m3
4,95 m
10,26 m
3,34 m
4.PROJ. ZAGOSPODAROWANIE TERENU.
W ramach zagospodarowania terenu przewidziano budowę boiska – skateparku.
Nie przewiduje się zasilania w wodę, kanalizację sanitarną, energię elektryczną.
3
Skatepark usytuowano w północnej części działki.
Czworoboczny plac o długości boków 20,31m, 20,15m, 22,86m, 24,25m.
Nawierzchnia betonowa z betonu B35 zbrojonego włóknami polipropylenowymi grubości
15cm z posypką kwarcową. W nawierzchni należy wykonać dylatacje o wymiarach min.
6x6m.
Podbudowa:
- beton B15 – 10cm,
- folia PE,
- pospółka – 30cm.
Beton musi być zdylatowany i zatarty na gładko. Podłoże musi być odporne na pęcznienie i
osiadanie.
Podbudowa musi być wykonana zgodnie ze sztuką budowlaną oraz obowiązującymi
przepisami technicznymi i normami.
Wierzchnia warstwa nie może mieć więcej niż 3mm odchyłki na łacie 5m.
Boisko należy oddzielić obrzeżami betonowymi 8x30x100cm układanymi na ławie
betonowej i podsypce piaskowej. Na powierzchni boiska należy wyprofilować spadki 1%.
Wyposażenie ( wymiary w cm dł/szer/wys ):
1. quarter pipe 340x364x150
2. bank ramp 416x244x150
3. funbox z manualboxem + poręcz3/1 680x244x45
4. funbox z banana boxem 560x244x45
5. poręcz łamana – profil [] 500x8x30/55
6. grinbox 9 364x131x35
7. ławka 1 224x30x30
8. poll jam 60x10x50
9. poręcz „C” – profil o 330x5x35
10. minirampa H 120’ 885x488x120
Rzut skateparku:
4
Widok od strony południowej:
5
Wszystkie sklejki użyte do produkcji muszą być laminowane.
Zaoferowane urządzenia oparte o konstrukcję ze sklejki ciemnej laminowanej i
wodoodpornej 18 mm i drewna impregnowanego o odpowiedniej wytrzymałości.
Boczne panele wykonane ze sklejki ciemnej laminowanej i wodoodpornej 18 mm, powinny
mieć system wentylacji umożliwiający swobodny przepływ powietrza przez element.
Elementy wykonane z modułów nie większych niż 1220 mm, połączonych tak by tworzyć
element.
Wszystkie płyty sklejki wycinane za pomocą maszyn numerycznych CNC.
Dopuszcza się zastosowanie elementów z tworzywa sztucznego.
Płyty należy mocować przy pomocy śrub cynkowo – niklowych, śruby nie mogą wystawać
ponad płaszczyznę montowanego elementu.
Element jezdny wykonany ze sklejki wodoodpornej ciemnej laminowanej – wzmocnionej
18mm, na elementach łukowych ze sklejki wodoodpornej ciemnej laminowanej 9mm i 6
mm.
Wszelkie elementy zabezpieczające krawędzie oraz copingi i barierki wykonać ze stali
galwanizowanej lub nierdzewnej.
Wszystkie załamania na bankach i funboxach należy zabezpieczyć blachą gr. min. 3 mm.
Blachy na zjazdach montowane pod kątem mniejszym niż 15 stopni, szerokość minimalna
30 cm, grubość blachy ocynkowanej min. 3 mm.
Barierki ochronne wykonane ze stali ocynkowanej.
Minimalny promień quarterów i ramp 190 cm.
Urządzenia muszą być odizolowane od podłoża za pomocą podstawek.
Dopuszcza się zmianę wymiarów długości urządzeń o 6%.
Wykonawca udzieli co najmniej trzyletniej gwarancji na konstrukcję urządzeń i elementy
metalowe oraz co najmniej rocznej na elementy jezdne.
Urządzenia powinny być wykonane według normy PN-EN 14974.
Tereny zielone:
Tereny wokół projektowanego boiska w pasie 1-4m oraz po rozbiórce amfiteatru należy
zrekultywować i obsiać trawą.
Nawierzchnię należy wykonać wg następującej technologii:
- dodanie humusu i piasku,
- wymieszanie gleby glebogryzarką
- wyrównanie,
- zwałowanie,
- obsianie trawą specjalistycznym siewnikiem
- do czasu pierwszego koszenia – wykonywanie pielęgnacji.
Poziomy nawierzchni terenu należy dopasować do projektowanego boiska – skateparku.
Uwaga:
Roboty ziemne przy zachodniej granicy należy wykonywać ręcznie ze względu na istniejące
uzbrojenie terenu.
Istniejące drzewa i zieleń niska bez zmian – do zachowania.
Ogrodzenie - bez zmian.
Dojazd na teren działki – bez zmian.
Zestawienie powierzchni:
6
- powierzchnia boiska - skateparku:
475,87 m2
- powierzchnia istn. placu betonowego:
292,16 m2
- powierzchnia zieleni
Razem
1310,57 m2
2078,60 m2
Obiekt będzie dostępny dla niepełnosprawnych.
Działka, na której projektowany jest skatepark oraz istniejąca zabudowa nie są wpisane do
rejestru zabytków oraz nie leżą na terenach działalności górniczej.
5.CHARAKTERYSTYKA BUDYNKU.
5.1.Charakterystyka ekologiczna.
Zaopatrzenie w wodę – nie przewiduje się zasilania w wodę.
Odprowadzenie ścieków – nie przewiduje się zapotrzebowania na odprowadzenie ścieków.
Odprowadzenie wód opadowych – wody opadowe odprowadzane będą w nieutwardzony
teren w granicach działki nr 318/7.
Zaopatrzenie w c.o. i c.w.u. – nie przewiduje się zapotrzebowania w c.o. i c.w.u
Projektowany obiekt nie stanowi zagrożenia dla higieny i zdrowia użytkowników lub
sąsiadów, nie wpłynie negatywnie na stan środowiska i spełnia wymogi obowiązujących
przepisów.
5.2. Charakterystyka energetyczna.
Nie projektuje się obiektów kubaturowych, ani oświetlenia. Obiekt nie wymaga
sporządzenia charakterystyki energetycznej.
5.3.Instalacje.
Nie przewiduje się budowy instalacji zewnętrznych
6. WARUNKI OCHRONY PRZECIWPOŻAROWEJ.
6.1.Dane ogólne.
Powierzchnia, wysokość, liczba kondygnacji.
Tematem opracowania jest budowa boiska – skateparku oraz wyburzenie istniejącego
amfiteatru wraz z zagospodarowaniem terenu. Adres: ul. Słowiańska, Bogdaniec, działka nr
318/7.
W zakresie opracowania nie ma budowy budynków ani obiektów kubaturowych.
Projektowane boisko – skatepark będzie służyło do rekreacji dla mieszkańców Bogdańca.
W zakresie opracowania nie ma budynków ani obiektów kubaturowych.
Projektowany obiekt osiągnie następujące parametry użytkowe:
- powierzchnia boiska - skateparku:
- powierzchnia istn. placu betonowego:
- powierzchnia zieleni
Razem
7
475,87 m2
292,16 m2
1310,57 m2
2078,60 m2
6.2.Warunki lokalizacyjne.
Istniejący teren przeznaczony na boisko - skatepark usytuowany jest na terenie działki nr
318/7 w Bogdańcu przy ul. Słowiańskiej.
Usytuowane:
- od strony północnej graniczy z ul. Mickiewicza,
- od strony wschodniej graniczy z ul. Słowiańską,
- od strony południowej graniczy z niezabudowaną działką nr 315,
- od strony zachodniej graniczy z zabudowaną działką nr 318/6 i 318/5.
6.3.Parametry pożarowe materiałów.
Na terenie obiektu nie przewiduje się lokalizacji pomieszczeń, na terenie których
występowałyby materiały niebezpieczne pożarowo w rozumieniu §2, ust.1 Rozporządzenia
Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. W sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr121,
poz.1138).
6.4.Ocena i strefy zagrożenia wybuchem.
Na terenie projektowanego boiska nie będą występować pomieszczenia zagrożone
wybuchem.
6.5.Przeciwpożarowe zaopatrzenie wodne.
Wymagana ilość wody do zewnętrznego gaszenia pożaru, zgodnie z Rozporządzeniem
Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. W sprawie
przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 121, poz.
1139) zostanie dostarczona zewnętrznymi hydrantami p.poż. usytuowanymi :
- w ulicy Mickiewicza.
6.6. Drogi pożarowe.
Drogę p.poż. stanową:
- od strony północnej - ul. Mickiewicza,
- od strony wschodniej - ul. Słowiańska.
7. Uwagi.
Roboty budowlane należy przeprowadzić pod stałą kontrolą kierownika budowy.
Prace budowlane należy wykonać zgodnie z warunkami BHP.
Wszystkie materiały i urządzenia powinny posiadać odpowiedni atest PZH.
Opracował:
Przedsiębiorstwo Handlowo-Usługowe „DARO”
8
Dariusz Czapla
Ul. Warskiego 5/9, 66-400 Gorzów Wlkp., tel. kom. 509-838-899
.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
.
OBIEKT: Budowa boiska – skateparku oraz wyburzenie istniejącego amfiteatru
wraz z zagospodarowaniem terenu
ADRES: ul. Słowiańska, Bogdaniec, dz. nr ewid. 318/7.
INWESTOR: Gmina Bogdaniec, ul. Mickiewicza 45, 66-450 Bogdaniec.
.
PROJEKTANT:
ARCHITEKTURA: mgr inż. arch. A. Mordacz upr. LOIA/12/2004/GW
do projektowania bez ograniczeń w specjalności architektonicznej
Gorzów Wlkp. 02.07.2011 r.
9
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
1.ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ
REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW.
Tematem opracowania jest budowa boiska – skateparku oraz wyburzenie istniejącego
amfiteatru wraz z zagospodarowaniem terenu. Adres: ul. Słowiańska, Bogdaniec, działka nr
318/7.
W zakresie opracowania nie ma budowy budynków ani obiektów kubaturowych.
Projektowane boisko – skatepark będzie służyło do rekreacji dla mieszkańców Bogdańca.
Kolejność realizacji poszczególnych obiektów:
1.wyburzenie amfiteatru
2.budowa skateparku
3.trawniki
2.WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH.
Teren przeznaczony pod skatepark obecnie stanowi nieużytkowany trawiasty plac.
W centralnej części działki znajduje się plac o nawierzchni betonowej – do zachowania.
W południowej części działki znajduje się murowany amfiteatr – przeznaczony do rozbiórki
Działka posiada drewniane ogrodzenie na słupkach stalowych z betonowym cokołem – do
zachowania.
Przy zachodniej granicy przebiega rura wody i gazu.
W centralnej części działki przebiega napowietrzna linia elektroenergetyczna.
3.ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ
ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI.
Na terenie działki nr 318/7 występują sieci uzbrojenia terenu: gazowe i wodne. W centralnej
części działki przebiega napowietrzna linia elektroenergetyczna.
4.WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJACYCH PODCZAS
REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ
ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA.
Zakres robót budowlanych, o których mowa w art. 21a ust. 2 ustawy z dnia 7 lipca 1994r. –
Prawo budowlane, obejmuje:
- wykonywanie wykopów o bezpiecznym nachyleniu ścian,
Podczas budowy może wystąpić ryzyko zasypania gruntem.
Roboty ziemne przy zachodniej granicy działki należy wykonywać ręcznie ze względu na
istniejące uzbrojenie terenu.
5.WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW
PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH.
PRZED
Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy przeprowadzić
instruktaż pracowników poprzez wskazanie środków technicznych i organizacyjnych
zapobiegających niebezpieczeństwom.
10
Wszystkie prace należy prowadzić zgodnie z ogólnymi zasadami BHP.
Pracodawca jest zobowiązany zapewnić organizację pracy i stanowisk pracy w sposób
zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem
czynników szkodliwych dla zdrowia i uciążliwości – z uwzględnieniem
możliwości
psychofizycznych pracowników.
Pracodawca winien zapewnić pracownikom informacje o istniejących zagrożeniach, przed
którymi chronić ich będą środki ochrony indywidualnej oraz informacje o tych środkach i
zasadach ich stosowania.
6.WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH
NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W
STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W
TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ
SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ.
Roboty należy prowadzić w oparciu o obowiązujące normy i aprobaty techniczne.
Pracodawca jest zobowiązany zapewnić pracownikom środki ochrony indywidualnej,
odpowiednie do rodzaju i poziomu zagrożeń. Środki ochrony indywidualnej powinny być
stosowane w sytuacjach, gdy nie można uniknąć zagrożeń lub nie można ich wystarczająco
ograniczyć za pomocą środków ochrony zbiorowej lub odpowiedniej organizacji pracy.
Rodzaje środków ochrony indywidualnej:
- odzież ochronna
- środki ochrony głowy
- środki ochrony kończyn górnych
- środki ochrony kończyn dolnych
- środki ochrony twarzy i oczu
- środki ochrony przed upadkiem z wysokości (szelki bezpieczeństwa i pasy biodrowe, linki
bezpieczeństwa i inne)
- dermatologiczne środki ochrony skóry (środki osłaniające, oczyszczające i regenerujące
skórę).
Przy pracach stwarzających niebezpieczeństwo, gdy wymaga tego sytuacja, do kierowania
ludźmi wykonującymi te prace powinny być stosowane sygnały bezpieczeństwa – ręczne lub
komunikaty słowne.
Pracodawca jest obowiązany udostępnić pracownikom, do stałego korzystania, aktualne
instrukcje bezpieczeństwa i higieny pracy. Instrukcje powinny w sposób zrozumiały dla
pracowników wskazywać czynności, które należy wykonać przed rozpoczęciem danej pracy,
zasady i sposoby bezpiecznego wykonywania pracy, czynności do wykonania po jej
zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagrożenia dla
życia lub zdrowia pracowników.
opracował:
Widok od strony północnej (ul. Mickiewicza)
11
