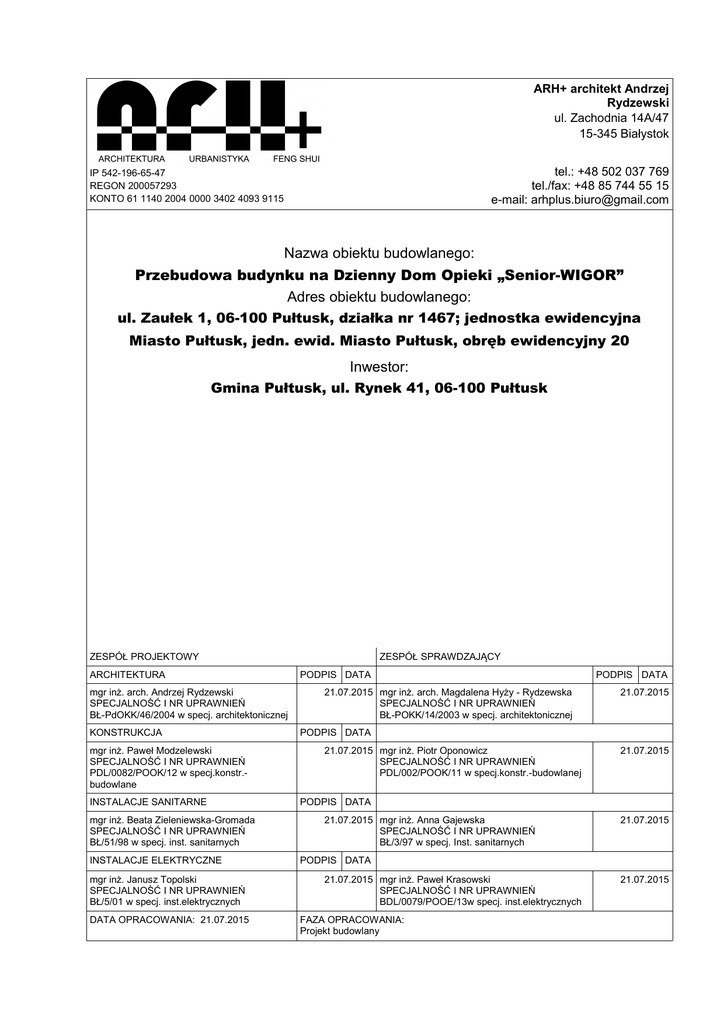

ARH+ architekt Andrzej
Rydzewski
ul. Zachodnia 14A/47
15-345 Białystok
tel.: +48 502 037 769
tel./fax: +48 85 744 55 15
e-mail: [email protected]
IP 542-196-65-47
REGON 200057293
KONTO 61 1140 2004 0000 3402 4093 9115
Nazwa obiektu budowlanego:
Przebudowa budynku na Dzienny Dom Opieki „Senior-WIGOR”
Adres obiektu budowlanego:
ul. Zaułek 1, 06-100 Pułtusk, działka nr 1467; jednostka ewidencyjna
Miasto Pułtusk, jedn. ewid. Miasto Pułtusk, obręb ewidencyjny 20
Inwestor:
Gmina Pułtusk, ul. Rynek 41, 06-100 Pułtusk
ZESPÓŁ PROJEKTOWY
ARCHITEKTURA
mgr inż. arch. Andrzej Rydzewski
SPECJALNOŚĆ I NR UPRAWNIEŃ
BŁ-PdOKK/46/2004 w specj. architektonicznej
KONSTRUKCJA
mgr inż. Paweł Modzelewski
PDL/0082/POOK/12 w specj.konstr.budowlane
INSTALACJE SANITARNE
mgr inż. Beata Zieleniewska-Gromada
BŁ/51/98 w specj. inst. sanitarnych
INSTALACJE ELEKTRYCZNE
mgr inż. Janusz Topolski
BŁ/5/01 w specj. inst.elektrycznych
DATA OPRACOWANIA: 21.07.2015
ZESPÓŁ SPRAWDZAJĄCY
PODPIS DATA
21.07.2015 mgr inż. arch. Magdalena Hyży - Rydzewska
BŁ-POKK/14/2003 w specj. architektonicznej
PODPIS DATA
21.07.2015
PODPIS DATA
21.07.2015 mgr inż. Piotr Oponowicz
PDL/002/POOK/11 w specj.konstr.-budowlanej
21.07.2015
PODPIS DATA
21.07.2015 mgr inż. Anna Gajewska
BŁ/3/97 w specj. Inst. sanitarnych
21.07.2015
PODPIS DATA
21.07.2015 mgr inż. Paweł Krasowski
BDL/0079/POOE/13w specj. inst.elektrycznych
FAZA OPRACOWANIA:
Projekt budowlany
21.07.2015
OPIS TECHNICZNY
-2-
OPIS TECHNICZNY
Zawartość opracowania
OŚWIADCZENIE...................................................................................................................5
Informacja BIOZ.....................................................................................................................7
Opis do informacji BIOZ.........................................................................................................9
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO – BUDOWLANEGO..........13
1. Dane ogólne....................................................................................................................13
2. Przeznaczenie i program użytkowy obiektu...................................................................13
3. Forma architektoniczna i funkcja obiektu. ......................................................................14
4. Dane konstrukcyjno – materiałowe.................................................................................15
4.1 . Układ konstrukcyjny obiektu...................................................................................15
4.2 . KONCEPCJA PRZEBUDOWY..............................................................................16
4.4 . Obliczenia statyczne..............................................................................................24
4.5 . Ekspertyza techniczna...........................................................................................24
5. Rozwiązania konstrukcyjno – materiałowe wewnętrznych i zewnętrznych przegród
budowlanych – opis szczegółowy poszczególnych komponentów budynku.......................24
6. Dostęp dla osób niepełnosprawnych. ............................................................................28
7. Dane instalacyjno-energetyczne.....................................................................................28
7.1 . Instalacje elektryczne.............................................................................................28
7.3 . Instalacje sanitarne................................................................................................32
7.3.1.1 . Opis instalacji kanalizacji wewnętrznej............................................................32
7.3.2 . Opis wewnętrznej instalacji wody zimnej i ciepłej...............................................33
7.3.3 . Opis wewnętrznej instalacji hydrantowej............................................................34
7.3.4 . Wentylacja...........................................................................................................35
8. Dane technologiczne......................................................................................................35
9. Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych
.............................................................................................................................................36
10. Charakterystyka energetyczna budynku.......................................................................36
11. Dane techniczne obiektu charakteryzujące wpływ obiektu na środowisko i jego
wykorzystanie oraz na zdrowie ludzi i obiekty sąsiednie.....................................................36
12. Ochrona przeciwpożarowa...........................................................................................36
13. UWAGI KOŃCOWE:.....................................................................................................39
Załączniki:
Załącznik 1- Obliczenia statyczne
Załącznik 2- Ekspertyza techniczna
Załączniki formalno-prawne (za częścią graficzną opracowania)........................Z1-Z19
-3-
OPIS TECHNICZNY
Część graficzna :
Architektura:
A.1 Sytuacja
A.2 Rzut piwnicy
A.3 Rzut parteru
A.4 Rzut piętra
A.5 Przekrój A-A
A.6 Aranżacja parteru
A.7 Aranżacja piętra
A.8 Wykończenie piwnic
A.9 Wykończenie parteru
A.10 Wykończenie piętra
A.11 Detal balustrad- rzuty, zestawienie stali
A.12 Detal balustrad i pochwytów dolnych biegów schodów na parterze i piwnicznych
A.13 Detal balustrad i pochwytów górnych biegów schodów parteru i piwnicznych
A.14 Detal mocowania balustrad, detal mocowania pochwytów
A.15 Detale połączeń ściany typu SD1 z podłogą i stropem
A.16 Zestawienie stolarki
I.01 Inwentaryzacja-rzut piwnicy
I.02 Inwentaryzacja-rzut parteru
I.03. Inwentaryzacja- rzut piętra
Konstrukcja:
K-1 Schemat konstrukcyjny piwnicy
K-2 Schemat konstrukcyjny parteru
K-3 Schemat konstrukcyjny piętra
K-4 Zbrojenie belek i ławy żelbetowej
K-5 Zbrojenie schodów
K-6 Nadproża stalowe: NS/247, NS/160, NS/150, NS/100, NS/90
K-7 Zbrojenie stropu
Instalacje sanitarne:
S/1 Rzut parteru-instalacje wod-kan
S/2 Rzut piętra- instalacje wod-kan
S/3 Rozwinięcie instalacji hydrantowej
Instalacje elektryczne:
IE01 Schemat zasilania rozdzielnicy głównej RG
IE02 Rzut parteru- instalacje elektryczne
IE03 Rzut piętra- instalacje elektryczne
IE04.ark.1 Schemat rozdzielnicy R1
IE04.ark.2 Schemat rozdzielnicy R1
-4-
Rydzewski
15-345 Białystok
tel.: +48 502 037 769
tel./fax: +48 85 744 55 15
e-mail: [email protected]
NIP 542-196-65-47
REGON 200057293
KONTO 61 1140 2004 0000 3402 4093 9115
OŚWIADCZENIE
Oświadczam, że projekt budowlany: Przebudowa budynku na Dzienny Dom
Opieki „Senior-WIGOR” zlokalizowanego ul. Zaułek 1, 06-100 Pułtusk, działka nr
1467; jednostka ewidencyjna Miasto Pułtusk, jedn. ewid. Miasto Pułtusk, obręb ewidencyjny
20, którego Inwestorem jest: Gmina Pułtusk, ul. Rynek 41, 06-100 Pułtusk
został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej
ZESPÓŁ PROJEKTOWY
ARCHITEKTURA
KONSTRUKCJA
PDL/0082/POOK/12 w specj. konstr.-budowlanej
DATA OPRACOWANIA: 21.07.2015
ZESPÓŁ SPRAWDZAJĄCY
PODPIS DATA
21,07.2015 mgr inż. arch. Magdalena Hyży - Rydzewska
BŁ-POKK/14/2003 w specj. architektonicznej
PODPIS DAT
A
21.07.2015
PODPIS DATA
21.07.2015 mgr inż. Piotr Oponowicz
PDL/002/POOK/11 w specj. konstr.budowlanej
21.07.2015
PODPIS DATA
21.07.2015 mgr inż. Anna Gajewska
BŁ/3/97 w specj. Inst. sanitarnych
21.07.2015
PODPIS DATA
21.07.2015 mgr inż. Paweł Krasowski
BDL/0079/POOE/13w specj.
inst.elektrycznych
FAZA OPRACOWANIA:
Projekt budowlany
21.07.2015
OPIS TECHNICZNY
-6-
OPIS TECHNICZNY
Rydzewski
15-345 Białystok
tel.: +48 502 037 769
tel./fax: +48 85 744 55 15
e-mail:
[email protected]
NIP 542-196-65-47
REGON 200057293
KONTO 61 1140 2004 0000 3402 4093 9115
Informacja BIOZ
Nazwa obiektu budowlanego:
Adres obiektu budowlanego:
ul. Zaułek 1, 06-100 Pułtusk, działka nr 1467; jednostka ewidencyjna
Inwestor:
Gmina Pułtusk, ul. Rynek 41, 06-100 Pułtusk
ZESPÓŁ PROJEKTOWY
ARCHITEKTURA
PODPIS
DATA
21,07.2015
KONSTRUKCJA
PODPIS
DATA
PDL/0082/POOK/12 w specj. konstr.-budowlanej
21,07.2015
PODPIS
DATA
21,07.2015
PODPIS
DATA
21,07,2015
DATA OPRACOWANIA 21,07.2015
FAZA OPRACOWANIA:
Projekt budowlany
-7-
OPIS TECHNICZNY
-8-
OPIS TECHNICZNY
Opis do informacji BIOZ
1. Zakres robót dla całego zamierzenia budowlanego.
Przedmiotem opracowania jest przebudowa budynku użyteczności publicznej.
Przewidywany zakres prac:











wyburzenia ścian
wyburzenie fragmentów stropu
usunięcie istniejących schodów
roboty betonowe i zbrojeniowe przy budowie nowych schodów
wykonanie nowych belek i nadproży
wybicia otworów drzwiowych i poszerzenia istniejących otworów
zamurowania otworów drzwiowych
wznoszenie nowych ścian
roboty elewacyjne- obróbka glefów nowego otworu drzwiowego i wymienionych
okien
wykonanie robót wykończeniowych wewnętrznych
roboty instalacyjne- przebudowa istniejących instalacji wewnętrznych
2. Wykaz istniejących obiektów budowlanych:
Teren, na którym zlokalizowana będzie inwestycja stanowi działka przy ul. Zaułek 1
o nr ew. gruntów 1467, jedn. ewid. 20, obr. ewid. Miasto Pułtusk.
Na działce oprócz przebudowywanego obiektu znajduje się budynek garażowy oraz
przyległy do niego budynek transportu lub łączności.
Teren uzbrojony w sieć kanalizacji sanitarnej, sieć wodociągową, doziemną sieć
elektroenergetyczną, instalację gazową i sieć telekomunikacyjną.
3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi:
Obiekty budowlane występujące na działce w szczególności rozdzielnia elektryczna
wewnątrz budynku i instalacje elektryczne.
4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych:
 roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości
ponad 2,0m;

Ryzyko porażenia prądem elektrycznym podczas montażu projektowanych
instalacji elektrycznych,

Ryzyko porażenia prądem elektrycznym przy podłączaniu istniejących kabli
i przewodów,
 Ryzyko porażenia prądem elektrycznym przy uruchamianiu nowych urządzeń.
5. Instruktaż pracowników:
-9-
OPIS TECHNICZNY
Pracodawca powinien określić szczegółowe wymagania bezpieczeństwa i
higieny pracy przy wykonywaniu prac szczególnie niebezpiecznych, a zwłaszcza
zapewnić:
- bezpośredni nadzór nad tymi pracami wyznaczonych w tym celu osób,
- odpowiednie środki zabezpieczające
- bezpośrednio przed przystąpieniem do prac należy zapoznać pracowników z
zagrożeniami wymienionymi w pkt. 4 oraz udzielić instruktażu z zakresu
prowadzonych robót, włącznie z wykonaniem wpisu do dziennika budowy.
Instruktaż pracowników obejmujący w szczególności :
a) imienny podział pracy
b) kolejność wykonywania zadań
c) wymagania bezpieczeństwa i higieny przy poszczególnych czynnościach
d) zasady postępowania w przypadku wystąpienia zagrożenia
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
wynikającym z wykonywania robót budowlanych:
Przy pracach wykonywanych na rusztowaniach, na wysokości powyżej 2m
od otaczającego poziomu podłogi lub terenu zewnętrznego oraz na podestach
ruchomych wiszących należy w szczególności:

zapewnić bezpieczeństwo przy komunikacji pionowej i dojścia do stanowiska pracy

zapewnić stabilność rusztowań i odpowiednią wytrzymałość na przewidywane
obciążenia

przed rozpoczęciem użytkowania rusztowania należy dokonać odbioru
technicznego w trybie określonym w odrębnych przepisach.
Rusztowania i podesty ruchome wiszące powinny spełniać wymagania określone
odpowiednio w odrębnych przepisach oraz w Polskich Normach oraz §110 :
Przy pracach na: słupach, masztach , konstrukcjach wieżowych, kominach,
konstrukcjach budowlanych bez stropów, a także przy ustawianiu lub rozbiórce
rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyżej 2m
nad poziomem terenu zewnętrznego lub podłogi należy w szczególności:
 przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń , na
których mają być wykonywane prace , w tym ich stabilność , wytrzymałość na
przewidywane obciążenie oraz zabezpieczenia przed nie przewidywaną zmianą
położenia , a także stan techniczny stałych elementów konstrukcji lub urządzeń
mających służyć do mocowania linek bezpieczeństwa
 zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju
wykonywanych prac , sprzętu chroniącego przed upadkiem z wysokości, jak : szelki
bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów
konstrukcji , szelki bezpieczeństwa z pasem biodrowym (do prac w podparciu – na
słupach , masztach itp.)
 zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do
prac na wysokości.
-10-
OPIS TECHNICZNY
 Zaleca się wykonywanie prac przy urządzeniach elektrycznych wyłączonych spod
napięcia oraz zastosować odpowiednie zabezpieczenie przed przypadkowym
załączeniem napięcia
UWAGI KOŃCOWE:
Informację niniejszą sporządzono zgodnie z Rozporządzeniem Ministra
Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia.
Autor opracowania:
-11-
OPIS TECHNICZNY
-12-
OPIS TECHNICZNY
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO –
BUDOWLANEGO
1.
Dane ogólne.
1.1 .
Przedmiot inwestycji
Adres budowy: ul. Zaułek 1, 06-100 Pułtusk, działka nr 1467; jednostka ewidencyjna
Inwestor: Gmina Pułtusk, ul. Rynek 41, 06-100 Pułtusk
1.2 .
Stan istniejący zagospodarowania terenu
Budynek objęty projektem przebudowy zlokalizowany jest przy ul. Zaułek 1 w Pułtusku,
na działce nr 1467. Teren jest zabudowany i częściowo utwardzony, płaski.
Wejście do lokalu dostosowane jest dla osób niepełnosprawnych- przy głównym wejściu
do budynku znajduje się istniejąca pochylnia, drzwi bezprogowe.
Dojście do obiektu-istniejące utwardzenia kostką betonową. Zieleń wysoka występujedrzewa przy granicy działki od strony ul. Zaułek i od strony ulicy Stare Miasto.
Obiekt będzie użytkowany jako budynek użyteczności publicznej- dom dziennej opieki
seniora.
W związku z przebudową nie zmienia się sposób i zakres użytkowania obiektu.
Projektowana przebudowa nie przewiduje zmian w istniejącym
zagospodarowaniu terenu ani w sposobie użytkowania obiektu.
2.
Przeznaczenie i program użytkowy obiektu.
Budynek użyteczności publicznej pełniący funkcję domu dziennej opieki osób starszych.
Na parterze zlokalizowano strefę wejściową tj.: przeprojektowaną klatkę
schodową z nowo-projektowanym podnośnikiem dla osób niepełnosprawnych,
niezbędną komunikację, jadalnię pełniącą także funkcję miejsca spotkań, pokój do
odpoczynku, dwie łazienki z prysznicami przystosowane dla osób
niepełnosprawnych, pokój do odpoczynku z pięcioma miejscami leżącymi, gabinet
terapii indywidualnej, kuchnię dostępną dla seniorów, zaplecze kuchenne dla
obsługi cateringu. Zaaranżowano także pomieszczenie gospodarcze z miejscem na
pralkę i deskę do prasowania.
Na piętrze poza klatką schodową i niezbędną komunikacją znalazły się dwie
łazienki dostosowane do potrzeb osób niepełnosprawnych, pokój pielęgniarki,
pomieszczenia do zwiększania lub utrzymania aktywności ruchowej: sala do
ćwiczeń, pomieszczenie ze stanowiskiem do masażu i pomieszczenie ze
stanowiskiem UGUL. Pomieszczenie klubowe- podzielone na bibliotekę i salę
telewizyjną.
2.1 .
Dane techniczne:
-13-
OPIS TECHNICZNY
3.
–
–
–
–
–
–
–
Pow. Użytkowa:
Pow. Zabudowy:
Pow. Całkowita:
Kubatura:
Długość:
Szerokość :
Wysokość:
–
Liczba kondygnacji:
341,05 m2
201,17 m2
504,42 m2
889,45 m3
18,36 m
10,86 m
7,42 m do szczytu dachu
(od terenu przyległego)
2 nadziemne, 1 podziemna
Forma architektoniczna i funkcja obiektu.
Forma budynku i funkcja pozostaje bez zmian. Przebudowa dotyczy parteru i piętra
oraz klatki schodowej- również do części podpiwniczonej. Budynek posiada 2
kondygnacje naziemne, jest częściowo podpiwniczony. Projektuje się zmiany
dotyczące nowego układu ścian działowych oraz elementy instalacji sanitarnych i
elektrycznych.
3.1 .
Dostosowanie do istniejącej zabudowy.
Nie dotyczy- zakres przebudowy nie obejmuje zmian zewnętrznych.
3.2 .
Sposób spełnienia wymagań art. 5 ust. 1 PB
3.2.1 . Wymagania podstawowe
Bezpieczeństwo konstrukcji.
Obiekt został zaprojektowany zgodnie z obowiązującymi przepisami i normami a także
wiedzą techniczną, szczegóły w pkt 4 niniejszego opisu
Bezpieczeństwo pożarowe.
Obiekt został zaprojektowany zgodnie z obowiązującymi przepisami i normami a także
wiedzą techniczną, szczegóły w pkt 10 niniejszego opisu
Bezpieczeństwo użytkowania.
Obiekt winien być użytkowany zgodnie z jego przeznaczeniem. Posadzki należy wykonać
z materiałów niepowodujących niebezpieczeństwa poślizgu. Schody i porftenetry
zabezpieczyć poręczami.
Warunki higieniczne i zdrowotne.
Nie przewiduje się powstawanai szkodliwych substancji, w szczególności pyłów lub
gazów.
3.2.2 . Warunki użytkowe zgodne z przeznaczeniem obiektu.
Obiekt będzie wykorzystywał istniejące przyłącze do sieci elektroenergetycznej. Energia
będzie wykorzystywana do celów użytkowych – głównie oświetlenia i sprzętów AGD.
3.2.3 . Dostęp do usług telekomunikacyjnych
Dostęp bezprzewodowy.
3.2.4 . Warunki korzystania przez osoby niepełnosprawne
Teren przyległy- chodnik przy budynku- posiada dostęp do drogi publicznej. Budynek
-14-
OPIS TECHNICZNY
wyposażony w pochylnię dla niepełnosprawnych i podnośnik śrubowy, którym
niepełnosprawni mogą się dostać na wyższą kondygnację. Wszystkie drzwi w strefach
ogólnodostępnych mają szerokość w świetle ościeżnicy min 90 cm. Na obu piętrach
łazienki przystosowane dla osób niepełnosprawnych. W częściach przebudowywanych nie
występuje różnica poziomu posadzek.
3.2.5 . Warunki bezpieczeństwa i higieny pracy
W minimalnym standardzie zatrudnienia przewiduje się następującą iloś pracowników
- dwóch pracowników na 30 seniorów
- jeden pracownik będący fizjoterapeutą bądź pielęgniarzem / ratownikiem medycznym /
psychoterapeutą lub dietetykiem
- przewiduje się także możliwość zaangażowania stażysty.
Pracownicy mają do dyspozycji kuchnię seniorów zlokalizowaną na parterze.
3.2.6 . Ochrona ludności zgodnie z wymaganiami obrony cywilnej
Nie dotyczy.
3.2.7 . Ochrona obiektów zabytkowych
Obszar w którym zlokalizowany jest obiekt podlega ochronie konserwatorskiej. Projekt
należy uzgodnić z właściwym miejscowo Wojewódzkim Konserwatorem Zabytków.
3.2.8 . Odpowiednie usytuowanie na działce budowlanej
Nie dotyczy- pozostaje bez zmian.
3.2.9 . Poszanowanie interesów osób trzecich.
Obiekt nie będzie naruszał interesów osób trzecich, strefa oddziaływania obiektu mieści
się w granicach działki własnej Inwestora.
3.2.10 .
Warunki bezpieczeństwa i ochrony zdrowia na terenie budowy.
Warunki powyższe opisano w dziale Informacja BIOZ niniejszego opisu.
4.
Dane konstrukcyjno – materiałowe.
4.1 .
Układ konstrukcyjny obiektu
4.1.1 . Stan istniejący
Fundamenty budynku – posadowione na głebokosci min 1,3 m poniej poziomu
terenu pod czescia niepodpiwniczona, 2,25 m - pod częścią podpiwniczoną. Izolacje
poziomą stanowia dwie warstwy papy na lepiku.
Sciany zewnetrzne warstwowe – cegła pełna gr. 38 cm + 3 cm pustki + 12 cm gazobeton
obustronnie otynkowane tynkiem cementowo – wapiennym +5 cm styropianu i tynk
akrylowy cienkowarstowy.
Sciany działowe - z cegły kratówki na zaprawie cementowo-wapiennej gr. konstrukcyjne
6,5 cm oraz 12 cm obustronnie otynkowane tynkiem cementowo – wapiennym.
Stropy - nad częścią podpiwniczoną Kleina, nad parterem Ackermana. Strop nad pietrem
żelbetowy – wykonany z płyt kanałowych, ułożonych ze spadkiem. W partiach
szczytowych wykonany jako stropodach wentylowany – na płytach kanałowych
-15-
OPIS TECHNICZNY
żeranskich, ustawione murki z cegły, na których oparto płytę żelbetowa wylewana. Strop
ocieplony wełna mineralna twarda gr. 10 cm, pokryty papa.
Schody wewnetrzne – żelbetowe monolityczne wylewane wykonczone lastryko, schody
zewnetrzne betonowe wylewane na gruncie, obłożone gresem antypoślizgowym. Stan
techniczny dobry, jednakże schody nie spełniają obowiązujących wymogów przepisów
techniczno – budowlanych dla planowanej funkcji.
Dach - stropodach czterospadowy, pokryty styropapą gr. 15cm o katach nachylenia
17º,11º,8º. Rynny i rury spustowe z PCV.
Kominy – z cegły pełnej na zaprawie cementowej
zwieńczonych czapami betonowymi.
Elementy wykończeniowe
•
•
•
•
•
•
•
•
•
•
Podłogi, posadzki - w pomieszczeniach pokoi wykładziny PCV, w pomieszczeniach
higieniczno-sanitarnych terakota wg rzutów poszczególnych kondygnacji.
Stolarka - okienna typowa, PCV. Stolarka drzwiowa czesciowo PCV, czesciowo
drewniana i płytowa o rozmiarach jak na rzutach inwentaryzacji.
Sufity podwieszane – na piętrze we wszystkich pomieszczeniach sufity
podwieszane na ruszcie stalowym na wysokosci 300 i 288 cm od podłogi. Przebieg
linii zmiany wysokości sufitów podwieszanych widoczny na rzutach.
Obróbki blacharskie – z blachy ocynkowanej gr. 0.5 mm.
Tynki - wewnetrzne cementowo-wapienne gładkie kat. III, malowane farbami
emulsyjnymi,
Tynki zewnetrzne cementowo-wapienne, gładkie.
Parapety - wewnetrzne lastrico prefabrykowane, zewnętrzne z blachy powlekanej.
Stan techniczny dobry.
Izolacje – izolacje poziome na fundamencie z dwóch warstw papy na lepiku,
pionowa fundamentów – abizol 2x(R+P).
Instalacje budynku - wodno-kanalizacyjne, C.O., elektryczne podtynkowe,
wentylacyjne grawitacyjne z wywietrznikami dachowymi.
Stan techniczny inwentaryzowanego budynku wg załączonej ekspertyzy
technicznej.
4.2 .
KONCEPCJA PRZEBUDOWY
Projektowana przebudowa obejmuje wymianę klatki schodowej, wykonanie otworu
w stropie na podnośnik śrubowy, a także zmianę układu przestrzennego w budynku.
Przewidywane prace rozbiórkowe
•
•
•
•
•
•
•
należy wyburzyć ściany wewnętrzne działowe - zgodnie z dyspozycją na rzutach
poszerzyć wybrane otwory dzwiowe- zgodnie z dyspozycją na rzutach
wyburzyć fragment stropu i klatki schodowe
demontaż fragmentów sufitów podwieszanych systemowych
demontaż wybranych drzwi wewnętrznej i zewnętrznej stolarki drzwiowej- zgodnie z
dyspozycją na rzutach
demontaż wybranych okien klatki schodowej- zgodnie z dyspozycją na rzutach
skucie posadzek i gresu na ścianach wybranych pomieszczeń
-16-
OPIS TECHNICZNY
Przewidywany zakres prac budowlanych:
•
•
•
•
•
•
•
•
•
•
•
roboty betonowe i zbrojeniowe przy budowie nowych schodów
wykonania belek przy wyburzanym fragmencie stropu
wykonanie nowych nadproży nad poszerzanymi otworami
zamurowania istniejących otworów drzwiowych
wznoszenie nowych ścian działowych
prace tynkarskie i malarskie
roboty elewacyjne- obróbka glefu nowego otworu drzwiowego i wymienianych okien
klatki schodowej, wstawienie nowych drzwi wejściowych i okien oddymiających
wykonanie robót wykończeniowych wewnętrznych- nowe podłogi z gresu i
wykładziny PCV
roboty instalacyjne- przebudowa istniejących instalacji wewnętrznych
montaż nowych, projektowanych drzwi wewnętrznych
przebudowa instalacji wod-kan
Obliczenia wykonano zgodnie z polskimi normami:
PN-82/B-02000- Obciążenia budowli
PN-82/B-02001- Obciążenia stałe
PN-82/B-02003- Podstawowe obciążenia technologiczne i montażowe
PN-77/B-02011- Obciążenie wiatrem
PN-80/B-02010- Obciążenie śniegiem
PN-/B-03264;2002- Konstrukcje żelbetowe
PN-90-B-03200- Konstrukcje stalowe. Obliczenia statyczne i projektowanie
PN-81/B-03020- Fundamentowanie
Do obliczeń statyczno – wytrzymałościowych konstrukcji budynku wykorzystano
program Autodesk Robot Structural Analysis 2015 oraz pakiet SPECBUD
4.2.1 . WARUNKI GRUNTOWO-WODNE
Na powyższe zamierzenie budowlane nie wykonano badań geologicznych gruntu.
Rodzaj gruntu stwierdzić poprzez wykonanie otworu badawczego kontrolnego.
Przyjmuje się następujące dane odnośnie posadowienia budynków:



Warunki gruntowe określono jako proste. Grunt pod powyższą inwestycję zaliczono
do pierwszej kategorii geotechnicznej.
W trakcie prowadzenia robót nie dopuszczać do naruszenia naturalnej struktury
gruntu w poziomie posadowienia i zasypywania przekopanych miejsc gruntem
rozluźnionym.
Po wykonaniu wykopów fundamentowych należy dokonać ich komisyjnego odbioru
w celu sprawdzenia zgodności stanu i rodzaju gruntów z założeniami.
Uwagi:
-17-
OPIS TECHNICZNY
1.0. Prace ziemne należy prowadzić z zachowaniem warunków BHP , a szczególności
bezpiecznego pochylenia skarp, składowanie urobku poza strefą aktywnego obciążenia
skarp wykopu fundamentowego.
2.0. W przypadku wystąpienia gruntów wysadzinowych w niższych warstwach, w
przypadku wystąpienia ujemnych temperaturach, wykop należy zabezpieczyć przed
przemarznięciem zarówno przed jak i po wykonaniu fundamentów.
3.0. Konsystencja gliny zależna jest od wilgotności, wobec powyższego prace ziemne w
obrębie tych gruntów należy prowadzić w sposób nie prowadzący wzrostu wilgotności.
4.0. Wykopy pod fundamenty winny być wykonane w taki sposób , aby nie nastąpiło
naruszenie naturalnej struktury poniżej posadowienia. Prace sprzętem mechanicznym
należy przerwać ok. 15-20cm powyżej poziomu posadowienia, a niedobraną część gruntu
usunąć bezpośrednio przed wykonaniem ław lub stóp sposobem ręcznym.
5.0. Przed posadowieniem budynku należy dodatkowo sprawdzić warunki gruntowowodne w wykopie. Powyższą czynność powinien wykonać uprawniony geolog z
odpowiednim wpisem do dziennika budowy.
6.0. W przypadku posadowienia ław na wysokości terenu istniejącego, bądź poziomie w
którym występuje humus (gleba) lub nasyp niebudowlany grunt ten należy usunąć i
zastąpić go nasypem budowlanym wykonanym z pospółki nienormowanej zagęszczonej
warstwami maksymalnie co 30cm do Is>0,95
7.0. W przypadku posadowienia ław / stóp na warstwie gruntu luźnego (ID do 0,33) lub
w bliskiej jego okolicy (do 0,8m głębokości poniżej) grunt ten należy zagęścić warstwami
maksymalnie co 30 cm, bądź alternatywną metodą gwarantującą nie gorsze parametry
zagęszczenia do Is>0,95. Niewykonanie tej czynności może spowodować znaczne
osiadanie fundamentu, a nawet wprowadzić konstrukcję w stan awaryjny.
8.0. Roboty ziemne i fundamentowe należy wykonywać zgodnie z normą PN-68/B06050 oraz wytycznymi podanymi w opracowaniu ITB: "Warunki techniczne wykonania i
odbioru robót budowlano-montażowych" tom 1, część 1, wydanym przez Arkady w 1989r.
4.2.2 . KONSTRUKCJA NOŚNA BUDOWLI
ŁAWY I STOPY FUNDAMENTOWE
Projektuje się ławę fundamentową o wymiarach 40 cm x 40 cm z betonu C20/25
[B25], zbrojone stalą
B500SP. Ławę należy posadowić na istniejącym poziomie
posadowienia.
ŚCIANY FUNDAMENTOWE i PIWNICY
Nowoprojektowane wykonać z bloczków silikatowych 3NFD lub N25, NP25 klasy 15
MPa grubości 25cm na zaprawie cementowo-wapiennej klasy 5Mpa
ŚCIANY NADZIEMIA NOŚNE (KONSTRUKCYJNE)
-18-
OPIS TECHNICZNY
Ściany nośne mogą zostać usunięte w miejscach oznaczonych na schematach
konstrukcyjnych przy wcześniejszym zastosowaniu odpowiedniego podparcia stropu np.
przy użyciu belek stalowych bądź żelbetowych
ŚCIANY NADZIEMIA DZIAŁOWE
Zgodnie z opisem architektonicznym. Ściany należy wykonać jako lekkie
(drewniane lub warstwowe z płyty GK). Dopuszcza się zamurowania otworów okiennych i
drzwiowych przy użyciu pustaków lub innych elementów murowych.
WZMOCNIENIE FILARKU OKIENNEGEO
Projektuje się wzmocnienie filarku drzwiowego poprzez dodanie 4 profili LR 50x5 w
narożach, połączonych ze sobą przewiązkami z blachy o wymiarach 6x100 mm w
rozstawie co 750 mm. Dodatkowo w miejscach połączenia z nadprożem i wieńcem
projektuje się łącznik z LR 50x5. Wszystkie elementy wykonane ze stali St3SX.
BELKI I PODCIĄGI
Projektuje jako żelbetowe monolityczne na budowie z betonu C20/25 [B25],
zbrojone stalą B500SP, wg poszczególnych rysunków konstrukcyjnych.
Projektuje się też podciągi stalowe z belek dwuteowych, ze stali St3SX, wg
poszczególnych rysunków konstrukcyjnych.
NADPROŻA
Nad otworami okiennymi i drzwiowymi, które zostaną wykonane w ścianach nośnych
projektuje się nadproża stalowe z belek dwuteowych ze stali St3SX, wg poszczególnych
rysunków konstrukcyjnych.
PŁYTY STROPOWE - UZUPEŁNIENIE
Nad częścią budynku projektuje się rozbiórkę istniejącego stropu gęstożebrowego i
zastąpienie go stropem monolitycznym, żelbetowym, wylewanym na budowie z betonu
C20/25 [B25], grubości 16cm, zbrojonego stalą B500 SP.
Płyty stropowe dodatkowo usztywnione belką obwodową w miejscu występowania
ścian nośnych.
Roboty żelbetowe prowadzić zgodnie z PN-63/B-06251 oraz
Technicznymi Odbioru Robót Budowlano-Montażowych ITB – Tom I i IV
Warunkami
Wieńce i krawędzie swobodne płyt stropowych należy wykonać zgodnie z
poszczególnymi rysunkami zbrojenia płyt stropowych.
WIEŃCE
Żelbetowe wylewne z betonu C20/25, zbrojone stalą B500SP. Wieńce zewnętrzne
ocieplić styropianem. Pręty podłużne wieńców łączyć na zakład min. 50cm.
ELEMENTY KONSTRUKCYJE KOMUNIKACJI PIONOWEJ
-19-
OPIS TECHNICZNY
Komunikację pionową w projektowanym budynku zapewnić mają schody
zaprojektowane jako żelbetowe wylewane z betonu C20/25 grubości 16cm, zbrojenie stalą
B500SP.
KONSTRUKCJA NOŚNA DACHU
Projektowana przebudowa nie ingeruje w konstrukcję nośną dachu.
4.3 .
PRZEPUSTY, OTWORY i WNĘKI DLA PRZYSZŁYCH INSTALACJI;
KOTWY I ELEMENTY OSADZANE W CZASIE BETONOWANIA
Wszystkie otwory i przepusty w elementach żelbetowych są wykonane w ramach Stanu
Surowego, łącznie ze wzmocnieniem zbrojenia. Wszystkie otwory mniejsze od 10x10cm
lub Φ10cm są wykonywane przez Wykonawcę jako wiercone.
Za wyjątkiem szczególnych przypadków, elementy metalowe kotwione w betonie
(taśmy dylatacyjne i przerw roboczych itd..) są dostarczone i osadzone przez Wykonawcę
zgodnie z projektem i wytycznymi systemowymi.
4.3.1 . WYTYCZNE TECHNICZNE
TOLERANCJE WYMIAROWE
Wykonawcy zobowiązani są do starannego sprawdzania wszystkich wymiarów,
podanych na rysunkach oraz zgodności planów zbiorczych ze szczegółowymi rysunkami
oraz opisem technicznym.
Tolerancje wymiarowe dotyczą pomiarów kontrolnych zarówno robót wykonanych
przez poszczególnych podwykonawców, jak i w dokonanych w fazie oddania do użytku.
W konsekwencji, wszystkie niedokładności wynikające z usytuowania, deformacji
szalunków, zmienności wymiarów w wyniku temperatury i skurczu są dodawane. Wartości
te skumulowane muszą obowiązkowo mieścić się w granicach normowych.
Wykonawcy sprawdzą na miejscu możliwość zachowania podanych wymiarów i
rzędnych, sygnalizują wszystkie pomyłki lub uchybienia Inwestorowi i Pracowni
Projektowej, którzy w razie potrzeby dokonają uściśleń lub wykonają niezbędne
modyfikacje.
Wykonawcy będą wyłącznie odpowiedzialni za pomyłki oraz zmiany w ich zestawie
robót lub innych wykonawców, wywołane zapomnieniem lub nieprzestrzeganiem niniejszej
klauzuli.
BADANIA I KONTROLA BETONÓW I MATERIAŁÓW
Wykonawca zapewnia przeprowadzenie prób i kontroli, wymaganych normami
branżowymi. Badania są realizowane przez uprawnione laboratorium. Na jedno pobranie
przypadają 3 próbki
BETON GOTOWY DO UŻYTKU
-20-
OPIS TECHNICZNY
Beton może być produkowany w betoniarni zewnętrznej, uznanej przez Inwestora dla
wymaganych klas betonu. Transport obowiązkowo winien się odbywać w betoniarkach
samochodowych.
Beton będzie zgodny z normami polskimi. Wszelkie dodawanie wody po wyprodukowaniu
betonu jest zakazane.
BETONOWANIE-PIELĘGNACJA BETONU
Szalunki muszą być zwilżone przed betonowaniem, ich powierzchnia musi być wilgotna,
ale nie zmoczona. Beton nie może spadać z wysokości większej od 3,0m. Musi być
układany warstwami niedużej grubości ( 20-30cm ). Przerwa w betonowaniu 2 kolejnych
warstw nie może być większa od 15min. Drganie zbrojenia, i za pośrednictwem zbrojenia
betonu jest zakazane.
Wykonawca zobowiązany jest do wypełnienia kart betonowania, z podaniem: daty,
godziny i warunków atmosferycznych, temperatury, pochodzenia betonu.
W przypadku zatrzymania betonowania, beton jest utrzymywany siatką metalową o
drobnych oczkach, mocowaną do zbrojenia. Przed wznowieniem betonowania,
powierzchnia przylgowa jest energicznie oczyszczona i zwilżona do nasycenia, przed
wylaniem świeżego betonu.
BETONOWANIE W NISKICH i WYSOKICH TEMPERATURACH
Betonowanie, gdy temperatura zmierzona na placu budowy jest niższa od -5C jest
zabronione, chyba że, Kierownik Projektu wyrazi na to zgodę na piśmie.
Gdy temperatura mieści się w granicach +- 5C, wylewanie betonu jest dozwolone, pod
warunkiem zastosowania skutecznych środków zapobiegających szkodliwym skutkom
zimna.
W okresach, w których temperatura zmierzona na budowie jest wyższa niż +25C,
wykonawca przekaże Inwestorowi i Pracowni projektowej, w ramach programu
betonowania, proponowane działania.
STAL ZBROJENIOWA
Stosowane zbrojenie musi być zgodne z kartą homologacyjną. Zbrojenie w momencie jego
montowania i betonowania, nie może nosić śladów rdzy kruchej , smaru lub błota.
Uformowanie zbrojenia powinno być zgodnie z normami.
SZALOWANIE - ROZSZALOWANIE
-21-
OPIS TECHNICZNY
Szalunki muszą być dostatecznie sztywne, by wytrzymać bez wyraźnego odkształcenia,
obciążenie i naciski, którym są poddane oraz przypadkowe uderzenia w czasie
wykonywania robót. Muszą być dostatecznie szczelne, szczególnie w narożach, by
uniknąć wycieku zaczynu cementowego. Szalunki przed betonowaniem muszą być
oczyszczone ze wszystkich obcych materiałów.
Rozszalowanie musi być dokonane dopiero gdy beton wystarczająco stwardnieje, by móc
przenieść naprężenia, którym zostanie poddany bez nadmiernego odkształcenia oraz przy
zapewnieniu dostatecznych warunków bezpieczeństwa.
4.3.2 . WYTYCZNE MONTAŻU
Montaż konstrukcji należy prowadzić w oparciu o projekt technologii i organizacji
montażu sporządzony na podstawie niniejszych wytycznych z uwzględnieniem warunków
miejscowych oraz przepisów bezpieczeństwa w budownictwie.
Montaż elementów należy prowadzić w zasadzie przy świetle naturalnym
zapewniającym dobrą wiadomość na odległość 30m
Dopuszcza się prowadzenie montażu przy sztucznym oświetleniu z zachowaniem
następujących warunków:
-w miejscu bezpośredniego montażu i na stanowisku pracy oświetlenie musi zapewniać
pełną widoczność, natężenie oświetlenia powinno wynosić 100 luksów , a w miejscu
pobierania elementów 25-50 luksów
-cały obiekt łącznie powinien być oświetlony lampami o natężeniu 20 luksów
-prace przy sztucznym
przestrzeganiem bhp .
oświetleniu
powinny
być
wykonane
ze
szczególnym
Jakość elementów stalowych, stanowiących elementy wysyłkowe , ma decydujące
znaczenie na przebieg montażu pawilonu.
Wszystkie elementy wysyłkowe dowożone na plac budowy nie powinny mieć
większych odchyłek wymiarowych od dopuszczalnych. Dostarczone elementy wysyłkowe
powinny posiadać atest wytwórni wynikający z badań zgodnie z obowiązującymi
przepisami i normami.
Elementy , których jakość nie odpowiada warunkom technicznym i konstrukcyjnym
nie mogą być wbudowane w konstrukcję montowanej hali.
Składowiska elementów gotowych do montażu należy lokalizować w zasięgu
żurawia. Teren pod składowanie elementów do montażu powinien być wyrównany i
odwodniony. Składowisko należy wyposażyć w odpowiednią liczbę podwalin , podkładek.
Przed przystąpieniem do robót montażowych należy wykonać prace wstępne
przygotowawcze:
-przygotować plac budowy oraz składowiska
-22-
OPIS TECHNICZNY
-założyć bazę kontrolno-pomiarową
-sprawdzić wykonanie robót tradycyjnych , poprzedzających montaż
-dokonać odbioru robót
-dostarczyć na budowę i przygotować maszyny i urządzenia montażowe
-przeprowadzić instruktaż brygad montażowych
Przed rozpoczęciem montażu należy założyć bazę kontrolno-pomiarową.
Szczególną uwagę zawrócić na założenie osnowy realizacyjnej dla obsługi montażu
składającej się z następujących punktów:
-punkt początkowy
-punkt linii bazowych
-punkt ramy geodezyjnej do pomiaru stanu zerowego.
Podczas składowania elementów na składowisku należy przestrzegać
następujących zasad :
-elementy należy składować w sposób umożliwiający odczytanie symboli i
oznakowań.
-przy układaniu elementów należy stosować podkładki drewniane tak , aby
zabezpieczone były od zetknięcia się z ziemią , zalania wodą i gromadzenie się
wody w zagłębieniach konstrukcji.
-nie wolno składować elementów pod liniami napowietrznymi energii elektrycznej
Osie modularne na ławach i stopach powinny być przeniesione w sposób
geodezyjny i potwierdzone przez uprawnionego geodetę w dzienniku Budowy.
Montaż budynku należy wykonać zgodnie z obowiązującymi przepisami BHP. Nie
dopuszcza się do użycia do montażu elementów których jakość nie odpowiada warunkom
technologicznym i konstrukcyjnym danego elementu.
Elementy użyte do montażu muszą posiadać atest.
Przy montażu deskowań należy kontrolować jego dokładności sprawdzając:
a/ osiowe ustawienie elementu
b/ pionowe ustawienie elementu
c/ wielkość przesunięć w pionie i poziomie.
d/ wielkość przesunięcia w stosunku do elementów niższej kondygnacji.
Jeżeli przy montażu bezpośrednio ze środków transportowych elementy są
załadowane w pozycji innej niż mają być wbudowane, należy uprzednio przed podaniem
na miejsce wbudowania ułożyć je na podkładach obok środka transportowanego, w celu
zmiany sposobu ich podwieszenia.
Zabrania się podnoszenia innych przedmiotów, jak narzędzi, środków mocujących
itp. łączenie z elementami montażowymi.
-23-
OPIS TECHNICZNY
Zabrania się pozostawiania zawieszonego elementu w czasie przerwy lub po
zakończeniu pracy.
UWAGA:
Wszystkie prace budowlane należy wykonać zgodnie z " Warunkami technicznymi
wykonania i odbioru robót budowlano-montażowych". tom I. Budownictwo Ogólne oraz
warunki BHP jakie obowiązują w budownictwie.
4.4 .
Obliczenia statyczne
Załącznik nr 1 do niniejszego opisu
4.5 .
Ekspertyza techniczna
Załącznik nr 2 do niniejszego opisu
5.
Rozwiązania konstrukcyjno – materiałowe wewnętrznych i
zewnętrznych przegród budowlanych – opis szczegółowy
poszczególnych komponentów budynku
5.1 .
Ławy i stopy fundamentowe
Projektuje się ławę fundamentową o wymiarach 40 cm x 40 cm z betonu C20/25 [B25],
zbrojone stalą B500SP. Ławę należy posadowić na istniejącym poziomie posadowienia
wg PT konstrukcji
5.2 .
Ściany fundamentowe i piwnicy
Nowoprojektowane wykonać z bloczków silikatowych 3NFD lub N25, NP25 klasy 15 MPa
grubości 25cm na zaprawie cementowo-wapiennej klasy 5Mpa
SD4- ściany nośne pod podnośnik śrubowy, murowane w piwnicy na projektowanej ławie
fundamentowej do wysokości stropu. Układ warstw:
• tynk cementowo-wapienny maszynowy lekki gr. min. 5mm
• cegła bloczki wapienno-cementowe gr. 25 cm
[warunki ochrony ppoż]
Ściany murowane wewnętrzne nośne SD4 spełniają wymagania odporności pożarowej dla
klasy "C"- R60, EI30.
5.3 .
Mury nadziemia
Istniejące ściany nośne mogą zostać usunięte w miejscach oznaczonych na schematach
konstrukcyjnych przy wcześniejszym zastosowaniu odpowiedniego podparcia stropu np.
przy użyciu belek stalowych bądź żelbetowych
Ściany zewnętrzne.
Ściany zewnętrzne -bez zmian. Wykończenie glefów po wymianie drzwi zewnętrznych i
okien (zgodnie z dyspozycjami na rzutach) -tynk silikatowy cienkowarstwowy z fakturą
baranek drobny w kolorze maksymalnie zbliżonym do istniejącego tynku. W miejscach
styków wyborzonych ścian wewnętrznych wykończenie tynkami gipsowymi maszynowymi
o gr. min. 5mm kategorii IV.
-24-
OPIS TECHNICZNY
Ściany wewnętrzne
SD2- ścianki działowe stałe murowane do wysokości stropu bądź do wysokości
zamurowywanego otworu drzwiowego. Układ warstw:
• cegła kratówka na zaprawie cementowo-wapiennej gr. 6,5 cm
SD3- ścianki działowe stałe murowane do wysokości stropu bądź do wysokości
zamurowywanego otworu drzwiowego. Układ warstw:
• cegła kratówka na zaprawie cementowo-wapiennej gr. 12 cm
Ściany nadziemia zaprojektowano w klasie „C” odporności pożarowej.
Ściany murowane zewnętrzne, nośne spełniają wymagania odporności pożarowej
dla klasy "C"- R60, EI30
• Ściany murowane wewnętrzne działowe SD2 oraz SD3 spełniają wymagania
odporności pożarowej dla klasy "C"- EI15.
[wymogi ogólne]
•
• izolacyjność akustyczna RA1=52[dB]
• odporność ppoż – jak wyżej, NRO
[wykończenie]
•
wykończenie gładziami gipsowymi, malowanie farbami emulsyjnymi w kol. wg
dyspozycji na rzutach.
5.4 .
Stropy parteru
Istniejące-bez zmian
Projektowane:
[konstrukcja]
Projektowany strop monolityczny, żelbetowy, wylewany na budowie z betonu C20/25
[B25], grubości 16cm, zbrojony stalą B500 SP.
Płyty stropowe dodatkowo usztywnione belką obwodową w miejscu występowania
ścian nośnych.
Uzupełnienie stropu zaprojektowano w klasie „C” odporności pożarowej, zatem
projektowany stop powinien spełniać wymagania REI60. Projektowane uzupełnienie
spełnia ten warunek.
[wykończenie]
-25-
OPIS TECHNICZNY
tynk cementowo-wapienny maszynowy lekki gr. min. 5Mm, wykończenie gładziami
gipsowymi, malowanie farbami emulsyjnymi w kol. wg dyspozycji na rzutach.
5.5 .
Ściany wewnętrzne:
Ściany działowe
SD1- ścianki działowe stałe w systemie lekkiej zabudowy g-k, ściany typowe gr. 7,5cm
montowane do wysokości stropu. Układ warstw:
• Płyta gipsowo – kartonowa typu GKB 1,25cm
• Profil CW50 montowany co 40cm/wypełnienie z wełny mineralnej 5cm,
• Płyta gipsowo-kartonowa typu GKB 1,25cm
SD1b- ścianki działowe stałe w systemie lekkiej zabudowy g-k, ściany typowe gr. 9,3cm
montowane do wysokości stropu. Układ warstw od strony klatki schodowej:
• Płyta gipsowo – kartonowa typu GKB 1,25cm
• Płyta OSB 18mm
• Profil CW50 montowany co 40cm/wypełnienie z wełny mineralnej 5cm,
• Płyta gipsowo-kartonowa typu GKB 1,25cm
UWAGA: w pomieszczeniach mokrych od strony narażonej na wodę płyta g.k.
wodoodporna (GKBI) 1,25cm, z okładziną z płytek ceramicznych.
Ściany nadziemia zaprojektowano w klasie „C” odporności pożarowej.
Ściany wewnętrzne działowe SD1 spełniają wymagania odporności pożarowej dla klasy
"C"- EI15.
[wymogi ogólne]
• izolacyjność akustyczna RA1=38[dB]
• odporność ppoż – EI15, NRO
[wykończenie]
wykończenie miejsc połączeń płyt gładziami gipsowymi, malowanie farbami emulsyjnymi w
kol. wg dyspozycji na rzutach.
5.6 .
Projektowana stolarka drzwiowa
Według zestawienia stolarki:
Drzwi wewnętrzne:
•
stolarka stalowa – drzwi stalowe w kol. srebrnoszarym RAL7042. Szklenie
pojedyncze, szkło bezpieczne min P2, przeźroczyste;
•
stolarka drzwiowa w pomieszczeniach higieniczno – sanitarnych drzwi pełne,
płytowe np. Porta, okleina syntetyczna CPL w kolorze Dąb Milano 1, ościeżnica
stalowa, kątowa,obejmująca malowana w kolorze skrzydła, mocowanie na 3
zawiasy, wyposażone w kratkę, wybrane także w samozamykacz -wg zestawienia
stolarki lub rozwiązanie równoważne
-26-
OPIS TECHNICZNY
•
stolarka drzwiowa w pokojach drzwi pełne, płytowe np. Porta, okleina syntetyczna
CPL w kolorze Dąb Milano 1, ościeżnica stalowa, kątowa,obejmująca malowana w
kolorze skrzydła, mocowanie na 3 zawiasy, wybrane drzwi wyposażone w
samozamykacz -wg zestawienia stolarki lub rozwiązanie równoważne
•
drzwi techniczne w piwnicy np pożarowe Porta Porta EI30 w kolorze Popialaty
Euroinvest lub rozwiązanie równoważne
Drzwi zewnętrzne
Drzwi zewnętrzne dwuskrzydłowe PCV w kol. RAL 7042 o wsp. Przenikania ciepła U=1,1
W/m2K, wyposażone w samozamykacz i siłownik np. Esco BS 1,2A 24V na skrzydło
czynne drzwi lub rozwiązanie równoważne
5.7 .
Projektowana stolarka okienna
Planowana wymiana dwóch okien na okna aluminiowe okna oddymiające w kolorze białym
RAL9010- zgodnie z dyspozycją na rzucie piętra. Typ okien wg zestawienia stolarki lub
rozwiązanie równoważne. Sterowanie za pomocą dwóch siłowników wrzecionowych MCR
W16G550 montowanych po boku o wysięgu 500mm i poborze prądu 1,6A każdy lub
rozwiązanie równoważne.
5.8 .
Elementy wykończeń wewnętrznych:
Tynki cementowo-wapienne, malowane farbami lateksowymi zgodnie z dyspozycją na
rysunkach.
W pomieszczeniach higieniczno-sanitarnych glazura do wysokości min 2,0m- zgodnie z
dyspozycjami na rzutach.
Pochwyty i balustrada klatki schodowej ze stali kształtowej malowanej proszkowo.
Pochwyty w łazienkach dla osób niepełnosprawnych malowane proszkowo. Ilość i typ
przedstawiono na rysunkach.
Ceramika sanitarna wyszczególniona i opisana na rzutach.
W części lokalu należy ułożyć płytki gresowe oraz wykładzinę PVC- według dyspozycji na
rzutach. Połączenia wykładziny i płytek wykończyć listwami aluminiowymi anodowanymi.
Na całej powierzchni posadzki nie powinno być żadnych uskoków.
W miejscach gdzie występuje styk płytek gresowych ułożonych z przerwaniem ciągłości
należy zastosować listwę aluminiową anodowaną łącząca dwie posadzki.
Rodzaje posadzek oznaczone symbolami wykończyć zgodnie z dyspozycja na
rysunkach:
Wykładzina PCV- wykładzina PVC do zastosowania obiektowego o izolacji akustycznej
dźwięków uderzeniowych na poziomie min.15 dB, zabezpieczona fabrycznie powłoką
ochronną, niewymagającą konserwacji po ułożeniu np. Forbo Sarlon Canyon w kolorze
432238 grey green lub inna o parametrach nie gorszych niż zaproponowana.
-27-
OPIS TECHNICZNY
Kolorystykę wykładziny dobrać po wybraniu producenta/dostawcy wykładziny.
Przewiduje się kolorystykę zbliżoną do istniejącej wykładziny.
Wykładzina wycieraczkowa w strefie wejściowej- Wykładzina w kolorze brązowym np.
Forbo Coral Duo. Włókno wycieraczki wykonane z przetworzonego poliamidu, na podłożu
z poliestru lub inne rozwiązanie równoważne. Wycieraczka winna byc na stałe
przymocowana do podłoża, zabezpieczona przed podwijaniem oraz potykaniem się o nią.
Okładzina schodów-wg dyspozycji na rzutach - gres do zastosowania obiektowego o
klasie antypoślizgowości nie mniejszej niż R10 w wykończeniu matowym, aby uniknąć
zjawiska olśnienia. Rozpoczęcia i zakończenia biegów wyróżnić pasem płytek o
szerokości min. 30 cm w kontrastowym kolorze.
Gres na podłodze w pozostałych miejscach- według dyspozycji na rzutach o klasie
ścieralności nie mniejszej niż 3 i antypoślizgowości nie mniejszej niż R9.
Dostęp dla osób niepełnosprawnych.
6.
Wejście główne do budynku – pochylnią bezpośrednio z poziomu przylegającego terenu,
bezprogowo. Dostęp na piętro projektowanym podnośnikiem śrubowym.
Nie występuje różnica wysokości posadzek. Na obu piętrach zaprojektowano WC
dostosowane dla osób niepełnosprawnych, wszystkie drzwi do pomieszczeń
ogólnodostępnych mają min 90cm w świetle ościeżnicy.
Wejście główne do budynku – pochylnią bezpośrednio z poziomu przylegającego terenu,
bezprogowo. Dostęp na piętro projektowanym podnośnikiem śrubowym.
Nie występuje różnica wysokości posadzek. Na obu piętrach zaprojektowano toalety
przystosowane dla osób niepełnosprawnych.
Dane instalacyjno-energetyczne
7.
7.1 .
Instalacje elektryczne
7.1.1 . Przedmiot i zakres opracowania:
Przedmiotem niniejszego opracowania jest projekt instalacji elektrycznej Przebudowy
budynku na Dzienny Dom Opieki „Senior-WIGOR”
Zakres opracowania obejmuje:
•
•
•
•
•
•
•
Instalacje oświetlenia ogólnego,
Instalacje gniazd wtyczkowych ogólnych,
Instalacje zasilania dźwigu osobowego
Rozdzielnica R1,
Zasilanie systemu przyzywowego
Zasilanie systemu SAP
Ochrona przeciwporażeniowa,
-28-
OPIS TECHNICZNY
•
Ochrona przeciwprzepięciowa
7.1.2 . Charakterystyka układu
•
•
•
•
•
•
•
napięcie zasilania 3x230/400V
Rozdzielnica R1:
Moc zainstalowana:
17,93kW
Moc szczytowa:
5,42kW
Zasilanie w ramach istniejącej mocy zamówionej obiektu.
układ sieciowy TN-C-S
dodatkowy system ochrony od porażeń elektrycznych samoczynne wyłączenie
w układzie TN-C-S i izolacja dodatkowa.
7.1.3 . Zasilanie
Zasilanie obiektu istniejące ze złącza kablowego Z-6-02 S2-2291. Kabel doprowadzony do
istniejącej rozdzielnicy głównej zabudowanej w pomieszczeniu w rozdzielnic wraz z
układem pomiaru energii elektrycznej.
7.1.4 . Rozdzielnia Główna Obiektu - RG
Rozdzielnia Głowna natynkowa - RG istniejąca zlokalizowana w Pomieszczeniu Rozdzielni
el. 101 (lokalizacja oznaczona na rysunkach IE02). Rozdzielnica nie podlega modernizacji.
Główny przeciwpożarowy wyłącznik prądu
Przy wejściu do budynku umieszczony jest istniejący przycisk w obudowie czerwonej
z szybką do stłuczenia. Pełni on funkcje "Wyłącznika Głównego P.Poż.". Po zbiciu szybki i
wciśnięciu przycisku zostanie podane napięcie na cewkę wybijakową wyłącznika
głównego w rozdzielnicy RG.
7.1.5 . Rozdzielnia Piętrowa – R1
Rozdzielnia Piętra natynkowa – R1 została zlokalizowana w Pomieszczeniu Rozdzielni el.
206 (lokalizacja oznaczona na rysunkach IE02). W rozdzielnicy; IP44; II klasa izolacji,
zlokalizowano zabezpieczenia obwodów, ochronnik przeciwprzepięciowy stopień C oraz
wyłączniki różnicowoprądowe i nadprądowe. Zasilanie od dołu, odpływy do góry. Obudowa
w wykonaniu natynkowym lub podtynkowym, badane w pełnym zakresie typu TTA, zgodne
z normą PN-IEC 439-1+AC.
7.1.6 . Oświetlenie ogólne
Oświetlenie zrealizowano oprawami dobranymi na podstawie obliczeń natężenia
oświetlenia.
Oświetlenie ogólne pomieszczeń realizowane będzie oprawami wyszczególnionymi
na rzucie instalacji. Instalacje wykonać przewodem
YDYżo 3/4/5x1,5mm2 pod tynkiem. Osprzęt podtynkowy np. Hager Fiorena w ramkach
wielokrotnych. Sterowanie oświetleniem realizowane jest łącznikami.
7.1.7 . Oświetlenie ewakuacyjne
-29-
OPIS TECHNICZNY
Oświetlenie ewakuacyjne stanową oprawy z modułem świecenia awaryjnego 1h. np.
oprawy PHILIPS TBS160 4X18W HF C6-1000 z certyfikatem CNBOP. Oprawy zapalają
się automatycznie po zaniku napięcia w rozdzielnicy. Oprawy zasilania ewakuacyjnego
zasilane są z obwodów lamp oświetlenia ogólnego. Czas świecenia awaryjnego 1h.
Oprawy montować na klatce schodowej i korytarzu w miejscu istniejących opraw
oświetleniowych. Doprowadzać przewód YDY 4x1,5mm 2, doprowadzić fazę z przed
łącznika oświetleniowego.
7.1.8 . Instalacja gniazd wtykowych ogólnego przeznaczenia
Obwody gniazd wtykowych wykonać przewodem YDYżo 3x2,5mm 2 p/t. Osprzęt
podtynkowy np. Hager Fiorena. Wysokość zamontowania osprzętu oznaczono na rzucie.
Obwody gniazdowe zabezpieczać wyłącznikami różnicowoprądowymi oraz nadprądowymi.
7.1.9 . Prowadzenie instalacji
•
•
•
•
•
•
•
Instalacje elektryczne prowadzić pod tynkiem i płytą g-k w rurkach RB28 oraz za
sufitami podwieszanymi.
Instalacje prowadzić przewodami okrągłymi poprzez puszki z membraną gumową
uszczelniającą miejsca wprowadzenia kabli do puszek.
Instalacje przewiduje się wykonać przewodami typu YDYżo z izolacją 750V;
Do zasilania opraw oświetleniowych zastosować przewody 3, 4 i 5 –żyłowe.
Przewody 4 i 5 - żyłowe wykorzystać przy podłączaniu oświetlenia do wyłączników
świecznikowych;
Gniazda ogólne łączyć przewodem YDYżo 3x2,5mm2;
Łączenie przewodów wykonywać w puszkach sprzętowych złączkami
sprężynującymi WAGO;
Przewody LgYżo 6mm2 do połączeń wyrównawczych prowadzić w osłonie np. rurka
RB28;
7.1.10 .
Ochrona przeciwporażeniowa
Jako ochronę przed dotykiem bezpośrednim przyjęto zastosowanie izolacji części
czynnych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano
samoczynne wyłączenie, w przypadku przekroczenia wartości napięcia dotykowego,
realizowane przez bezpieczniki z wkładkami topikowymi, wyłączniki elektromagnetyczne i
różnicowoprądowe, oraz drugą klasę izolacji.
Po zamontowaniu rozdzielnic i podłączeniu odbiorników należy sprawdzić skuteczność
ochrony przed dotykiem pośrednim (ochrona dodatkowa).
7.1.11 .
Instalacja połączeń wyrównawczych
Wszystkie dostępne elementy przewodzące połączyć między sobą i z szyną wyrównawczą
przewodem LgY6mm2. Metalowe rury wodociągowe, kanalizacyjne i inne połączyć
stosując typowe obejmy zaciskowe.
Główną szynę wyrównawczą zlokalizowano na parterze przy wejściu do budynku.
7.1.12 .
Ochrona odgromowa
Ochrona odgromowa poza zakresem niniejszego opracowania.
7.1.13 .
Instalacje elektryczne-obliczenia techniczne
-30-
OPIS TECHNICZNY
Obliczenia oświetlenia.
Dobór ilości opraw przeprowadzono przy pomocy programu DIALUX zakładając wsp.
odbicia 0,7; 0,5; 0,2 (sufit; ściany; podłoga) i wsp. zapasu 1,3. Wszystkie obliczenia
wykonywane przy zastosowaniu źródeł światła marki Philips.
Bilans mocy
Moc zainstalowana:
17,93kW
Moc szczytowa:
5,42kW
Zasilanie w ramach istniejącej mocy zamówionej obiektu.
Moc
wsp.
zainstalowan
jednoczesności
a [kW]
Moc
zapotrzebowana
[kW]
Napięcie
[V]
wsp.
mocy
Prąd [A]
L.p.
Nazwa obwodu
1,0000
R1
17,93
0,3
5,42
400
0,95
8,25
1,1000
Oświetlenie
3,00
0,7
2,10
230
0,85
15,35
1,1100
o1
0,80
0,7
0,56
230
0,85
4,10
1,1100
o2
0,80
0,7
0,56
230
0,85
4,10
1,1100
o3
0,60
0,7
0,42
230
0,85
3,07
1,1100
o4
0,80
0,7
0,56
230
0,85
4,10
1,2000
Gniazda 230V
9,60
0,2
1,92
400
0,85
16,33
1,2100
g1
1,60
0,2
0,32
230
0,85
8,19
1,2100
g2
1,60
0,2
0,32
230
0,85
8,19
1,2100
g3
1,60
0,2
0,32
230
0,85
8,19
1,2100
g4
1,60
0,2
0,32
230
0,85
8,19
1,2100
g5
1,60
0,2
0,32
230
0,85
8,19
1,2100
g6
1,60
0,2
0,32
230
0,85
8,19
1,4000
Wypusty
3,33
0,4
1,40
400
0,85
5,67
1,4100
Zasilanie windy
2,00
0,6
1,20
230
0,85
10,24
1,4100
Zasilanie centrali
sap
1,00
0,0
0,00
230
0,85
5,12
1,4100
Zasilanie drzwi
napowietrzających
0,33
0,6
0,20
230
0,85
1,69
2,00
0,0
0,00
400
0,85
3,41
1,5000
Rezerwa
-31-
OPIS TECHNICZNY
Obliczenia instalacji
Obliczenia techniczne dotyczą sprawdzenia doboru przewodów, kabli
i zabezpieczeń.
Przeprowadzono następujące obliczenia:
 prąd obliczeniowy szczytowy obwodu,
 sprawdzenie obciążalności kabli i dobór zabezpieczeń,
 sprawdzenie dopuszczalnych spadków napięcia.
Wyniki obliczeń




Prądy szczytowe obwodów nie przekraczają wartości znamionowych zabezpieczeń i
obciążalności długotrwałej przewodów, wielkości zabezpieczeń zapewniają
prawidłową ochronę przewodów,
Przekroje przewodów są większe od minimalnych wymaganych z punktu
obciążalności zwarciowej,
Samoczynne wyłączenie zasilania dla rozdzielnic i odbiorników jest spełnione przy
dobranych zabezpieczeniach i obliczonej impedancji pętli zwarcia Zs,
Największy procentowy spadek napięcia wynosi 4%.
7.2 .
Uwagi końcowe
• Całość robót instalacyjno- montażowych wykonać zgodnie z Normami PNHD 60364, PN-HD 62305:1-4, PN-EN 12464-1, oraz Warunkami technicznymi,
jakim powinny odpowiadać budynki i ich usytuowanie Dział 4 Rozdział 8 „Instalacje
elektryczne”.
• Przy przekazywaniu obiektu do eksploatacji wykonawca obowiązany jest
dostarczyć zleceniodawcy dokumentację powykonawczą, a w szczególności:
 dokumentację techniczną z naniesionymi ewentualnymi zmianami,
 protokół badań rezystancji izolacji,
 protokół badań skuteczności ochrony przeciwporażeniowej,
 protokół badań oświetlenia,
 protokoły pomiaru rezystancji uziemień,
 certyfikaty lub deklaracje zgodności wydane dla wyrobów stosowanych
w instalacjach elektrycznych.
7.3 .
Instalacje sanitarne
7.3.1.1 . Opis instalacji kanalizacji wewnętrznej
Ścieki bytowo- gospodarcze odprowadzane będą grawitacyjnie do istniejącej
kanalizacji sanitarnej w budynku (wcinka w istniejące leżaki, piony).
Dla ścieków sanitarnych projektuje się pion z przewodów PVC. Podejścia do
urządzeń sanitarnych wykonać z rur PVC i prowadzić przy ścianach wewnętrznych
w obudowie. Połączenia kielichowe należy wykonać za pomocą pierścienia
gumowego dostosowanego do odpowiedniej średnicy przewodu.
-32-
OPIS TECHNICZNY
Poziome odcinki kanalizacji sanitarnej prowadzić pod posadzką lub pod stropem w
piwnicy- według rysunków. Wykonać z przewodów PVC, minimalny spadek
przewodu i=2%.
Projektowane piony kanalizacyjne zakończyć zaworami powietrznymi np. firmy
Wavin (zawory te muszą mieć stały dostęp do powietrza). W najniższej części pionu
zamontować rewizję /czyszczak/.
Dla wyposażenia instalacji kanalizacyjnej proponuje się następujące urządzenia:
• umywalka
• w.c., typ Compact
• pisuar
• brodzik prysznicowy
• kratki ściekowe
Prowadzenie przewodów, średnice i odległości oraz rozmieszczenie przyborów
pokazano w części graficznej opracowania.
7.3.2 . Opis wewnętrznej instalacji wody zimnej i ciepłej
Zasilanie budynku w wodę – wcięcie za istniejącym wodomierzem. Za wodomierzem
nastąpi rozdział na dwie odrębne instalacje wody – instalację na cele bytowo-gospodarcze
oraz instalację hydrantową.
Główne przewody rozdzielcze oraz piony wody projektuje się z rur stalowych
ocynkowanych ze wzmocnionym ocynkiem wg PN-98/H-74200 o połączeniach
gwintowanych uszczelnianych taśmą teflonową.
Rozprowadzenie instalacji wody zimnej do przyborów sanitarnych, zaprojektowano
w systemie trójnikowym. Przewody doprowadzające wodę do punktów czerpalnych
należy wykonać z rur sanitarnych wielowarstwowych i kształtek np. typu PEX/Al./PE-Rt lub z polietylenu sieciowego: 18x2 i 25x3,5, 32x4,4 z osłoną
antydyfuzyjną. Przewody należy układać w warstwie posadzki lub bruzdach
ściennych. Przy każdym przyborze należy zainstalować zawory odcinające.
Bezpośrednie podłączenie baterii czerpalnych oraz innych urządzeń należy
wykonać przy pomocy giętkich przewodów w oplocie metalowym (zgodnie z
instrukcją montażu producenta).
Spust wody zimnej przewidziano w przy wodomierzu – zawór odcinający ze
spustem.
Dla wyposażenia instalacji wodociągowej proponuje się następującą armaturę:
•
umywalki: armatura stojąca
•
armatura dla wc, pisuarów
• armatura pod prysznic
Ciepła woda użytkowa przygotowywana będzie w zasobniku w kotłowni wg
odrębnego opracowania. Ciepła woda użytkowa i cyrkulacyjna rozprowadzana
będzie trasami równoległymi do przewodów wody zimnej. Główne przewody
-33-
OPIS TECHNICZNY
rozprowadzające oraz piony należy wykonać z rur i kształtek stalowych
ocynkowanych wg PN-80/H-74200 o połączeniach gwintowanych uszczelnianych
taśmą teflonową. Przewody doprowadzające wodę do poszczególnych przyborów
sanitarnych wykonać z rur tworzywowych typu LPE, PE-X/Al./PE-RT. Przewody
tworzywowe układać w warstwie posadzki. Na przewodach wody ciepłej i
cyrkulacyjnej przewidziano zawory odcinające, dodatkowo na cyrkulacji zawory
zwrotne.
Bezpośrednie podłączenie baterii czerpalnych oraz innych urządzeń należy
wykonać z zastosowaniem zaworów odcinających i giętkich przewodów w oplocie
metalowym.
Jako armaturę odcinającą przewiduje się zawory kulowe do instalacji wody pitnej na
ciśnienie 10 atm. zlokalizowane na podejściu do poszczególnych pionów oraz przy
każdym przyborze sanitarnym.
Zawór zwrotny antyskażeniowy zamontować za wodomierzem wody zimnej.
7.3.3 . Opis wewnętrznej instalacji hydrantowej
Zgodnie z normą PN-B-02865:1997, modernizowany budynek został wyposażony w
nawodnioną instalację przeciwpożarową, wyposażoną w hydranty wewnętrzne f 25
(na parterze, piętrze) - wg części graficznej opracowania. Źródłem zaopatrzenia w
wodę dla celów gaśniczych jest istniejące przyłącze wodociągowe.
Hydranty wewnętrzne umieszczone będą w szafkach hydrantowych z
wyposażeniem z zaworem hydrantowym dn25 i wężem półsztywnym o długości
30m na wszystkich kondygnacjach. Przewody wykonać z rur stalowych
ocynkowanych wg PN-74/H-74200 typ średni łączonych przy pomocy kształtek
gwintowanych uszczelnianych przy użyciu taśmy teflonowej.
Instalacja obsługująca hydranty wewnętrzne została zaprojektowana z
uwzględnieniem poboru wody z dwóch sąsiednich zaworów hydrantowych.
Instalacja zapewnia wydajność hydrantu wewnętrznego f25 w wysokości 1 dm 3/s,
przy ciśnieniu wody na zaworze 0,2 MPa.
Zapotrzebowanie wody do wewnętrznego gaszenia pożaru wynosi:
Qp/poż = 1+1 dm3/s =2 dm3/s (przy dwóch jednocześnie działających hydrantach).
Zawory odcinające hydrantów umieścić na wysokości 1,35 0,1m od poziomu
podłogi.
W przypadku niedostatecznego ciśnienia w instalacji hydrantowej należy wstawić
zestaw podnoszący ciśnienie.
PRÓBA SZCZELNOŚCI:
a/ badanie szczelności:
-34-
OPIS TECHNICZNY
Po zakorkowaniu otworów należy napełnić wodą wodociągową, odpowietrzyć
urządzenia. Po napełnieniu należy przeprowadzić kontrolę całej instalacji.
b/ po stwierdzeniu szczelności należy instalację poddać próbie podwyższonego
ciśnienia za pomocą ręcznej pompki lub ruchomego agregatu pompowego,
przystosowanego do wykonywania prób ciśnieniowych.
Instalacja wodociągowa przy ciśnieniu równym 1,5 krotnej wartości ciśnienia
roboczego, lecz nie mniejszym niż 0,9 MPa nie powinna wykazywać przecieków na
przewodach, i połączeniach.
Badanie instalacji należy wykonać dwukrotnie napełniając instalację wodą zimną.
7.3.4 . Wentylacja
W celu zapewnienia wymaganych względami higienicznymi parametrów powietrza
wewnętrznego oraz wymaganej czystości powietrza w pomieszczeniu sali ćwiczeń,
stanowisku UGUL, stanowisku do masażu oraz wc przewidziano wentylację
mechaniczną wywiewną o liczbie wymian 2,5 w/h .
Dobrano następujący typ wentylatora:
- typ EBB-175 + 175T firmy Venture Industries
Dane techniczne: prędkość obrotowa 1400 obr/min, pobór mocy 70W, napięcie
230V, natężenie 0,60 A, wydajność 170 m 3/h, masa 2,2 kg.
Nawiew za pomocą infiltracji powietrza.
Do transportu powietrza przewidziano przewody okrągłe stalowe ocynkowane lub
typu Spiro.
W pomieszczeniach wentylatorki powinny się uruchamiać na czujkę ruchu lub
światła.
7.3.5 . Uwagi
-Całość prac wykonać zgodnie z „warunkami technicznymi wykonania i odbioru robót budowlano –
montażowych” cz. II Instalacje sanitarne i przemysłowe oraz zgodnie z niniejszym opracowaniem.
-
Całość prac wykonać zgodnie z „warunkami technicznymi wykonania i odbioru robót
budowlano – montażowych” cz.II Instalacje sanitarne i przemysłowe oraz zgodnie z niniejszym
opracowaniem oraz Instrukcją projektowania, wykonania i odbioru, eksploatacji i napraw
instalacji rurociągowych z nieplastyfikowanego polichlorku winyli i polietylenu. Część III
„Zewnętrzne przewody kanalizacji z rur PVC”.
Dane technologiczne
8.
W minimalnym standardzie zatrudnienia przewiduje się następującą ilość
pracowników
•
dwóch pracowników na 30 seniorów
-35-
OPIS TECHNICZNY
jeden pracownik będący fizjoterapeutą bądź pielęgniarzem / ratownikiem
medycznym / psychoterapeutą lub dietetykiem
• przewiduje się także możliwość zaangażowania stażysty.
Pracownicy mają do dyspozycji kuchnię seniorów zlokalizowaną na parterze.
•
9.
Rozwiązania i sposób funkcjonowania zasadniczych urządzeń
instalacji technicznych
Nie występują.
10.
Charakterystyka energetyczna budynku.
Nie dotyczy- przebudowa nie wpłynie na zmianę charakterystyki energetycznej.
Dane techniczne obiektu charakteryzujące wpływ obiektu na
środowisko i jego wykorzystanie oraz na zdrowie ludzi i obiekty
sąsiednie.
11.
Nie dotyczy- przebudowa nie wpłynie na zmianę wpływu obiektu na otoczenie.
12.
Ochrona przeciwpożarowa
12.1 .
Powierzchnia, wysokość i liczba kondygnacji;
Pow. Użytkowa 341,05 m2 (wysokość 7,42 m – N). Obiekt trójkondygnacyjny
posiadający dwie kondygnacje nadziemne i jedną podziemną.
12.2 .
Odległość od obiektów sąsiadujących;
Najbliższy obiekt na działce sąsiedniej znajduje się w odległości 9,30m. Na tej
samej działce znajduje się budynek gospodarczy w odległości 6,3m, przyjęto że
wraz z budynkiem podlegającym przebudowie znajdują się w jednej strefie
pożarowej.
12.3 .
Parametry pożarowe występujących substancji palnych
W obiekcie znajdować się będzie sprzęt biurowy, wyposażenie meblowe.
Obciążenie ogniowe do 500MJ/m2.
12.4 .
Kategoria zagrożenia ludzi, przewidywana liczbę osób na każdej kondygnacji
i w poszczególnych pomieszczeniach;
Obiekt zalicza się do kategorii zagrożenia ludzi ZLII. Przebywające osoby mogą być
osobami o ograniczonej zdolności poruszania się (osoby starsze, osoby na
wózkach inwalidzkich). Ilość osób na kondygnacjach:
•
•
parter: pomieszczenie jadalnia / sala spotkań – do 18osób; pokój wypoczynku – do
5 osób; kuchnia seniorów – do 5 osób, gabinet terapii – do 2 osób; szatnia – do 5
osób
piętro: pomieszczenie sali ćwiczeń - do 8 osób; pomieszczenie klubowe – do 15
osób;
-36-
OPIS TECHNICZNY
12.5 .
Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych;
W projektowanym obiekcie i w przyległej przestrzeni zewnętrznej nie będą
występowały strefy zagrożenia wybuchem.
12.6 .
Podział obiektu na strefy pożarowe;
Projektowany obiekt stanowi jedną strefę pożarową i nie przekracza
powierzchni dopuszczalnej.
12.7 .
Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i
stopień rozprzestrzeniania ognia elementów budowlanych;
Dla budynku ustala się klasę odporności pożarowej „C” (zgodnie z § 212 p.3.
ROZPORZĄDZENIA MINISTRA INFRASTRUKTURY w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie)
Wymagania odporności ogniowej poszczególnych elementów budynku- zgodnie z
§ 216 warunków techniczno-budowlanych:
–
–
–
–
–
–
–
–
główna konstrukcja nośna R 60 -istniejące słupy i belki żelbetowejak też istniejące
ściany nośne murowane spełniają ten wymóg,
projektowane belki stalowe obudowano dwiema warstwami płyt ogniochronnych np.
RIGIPS GLASROC F (RIDURIT) gr. 15 mm – wymóg spełniony
projektowane belki żelbetowe- wymóg spełniony
konstrukcja dachu R 15- istniejący dach spełnia ten wymóg
strop REI 60- istniejące stropy spełniają ten wymóg
ściana zewnętrzna EI 30- istniejące ściany spełniają ten wymóg
ściana wewnętrzna EI 15- zastosowano ściany działowe:
– na konstrukcji z profili CW 50 i UW 50 z poszyciem płytą gipsowo-kartonową gr.
12,5 mm- wymóg spełniony
– murowane z cegły kratówki gr 12 cm obustronnie tynkowane tynkiem
cementowo wapiennym- wymóg spełniony
– murowane z cegły kratówki gr 6,5 cm obustronnie tynkowane tynkiem
cementowo wapiennym- wymóg spełniony
– murowane z bloczków cementowo-wapiennych gr 25cm tynkowane
jednostronnie- wymóg spełniony
przekrycie dachu RE 15 - istniejący dach spełnia ten wymóg
Przy czym:
R - nośność ogniowa (w minutach), określona zgodnie z Polska Normą dotyczącą
zasad ustalania klas odporności ogniowej elementów budynku
E - szczelność ogniowa (w minutach), określona jak dla ( R)
I - izolacyjność ogniowa (w minutach), określona jak dla ( R) i (E).
Klasa odporności ogniowej dotyczy ww elementów budowlanych wraz z
uszczelnieniami złączy i dylatacjami.
W budynku we wszystkich pomieszczeniach i na drogach ewakuacyjnych nie będą
stosowane do wystroju wnętrz materiały łatwo zapalne, których produkty rozkładu
-37-
OPIS TECHNICZNY
termicznego są bardzo toksyczne lub intensywnie dymiące a dla materiałow luźno
zwisających muszą być spełnione następujące wymagania : ti 4s, ts 30s, nie
następuje przepalanie trzeciej nitki, nie występują płonące krople( art.258 ust. 1 a,
Rozporządzenie Ministra Infrastruktury w sprawie warunkow technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie).
Sufity podwieszone lub okładziny sufitow będą wykonane z materiałow niepalnych
lub niezapalnych, nie kapiących i nie odpadających pod wpływem ognia.
12.8 .
Warunki ewakuacji.
Drogi ewakuacyjne zachowane. Przejścia ewakuacyjne nie przekraczają dł. 40m,
nie występują pomieszczenia w których może przebywać więcej niż 30 osób
jednorazowo.
Klatka schodowa obudowana i zamykana drzwiami EI30 oraz wyposażona w okna
oddymiające. Do oddymiania grawitacyjnego zaadaptowano istniejące otwory
okienne. W otwory wmontowano okna wychylne, z możliwością pełnego wychyłu,
wyposażone w siłowniki podłączone do centralki sterowania. Otwieranie okien
następuje automatycznie w wypadku wykrycia dymu poprzez czujnik. Jednocześnie
automatycznie następuje otwarcie drzwi wejściowych na dole – w celu zapewnienia
odpowiedniej ilości świeżego powietrza.
12.9 .
Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych, a w
szczególności: wentylacyjnej, ogrzewczej, gazowej, elektroenergetycznej,
odgromowej;
Obiekt wyposażony jest w instalację odgromową oraz główny wyłącznik prądu
zlokalizowany przy głównym wejściu.
12.10 . Dobór urządzeń przeciwpożarowych w obiekcie, dostosowany do wymagań
wynikających z przyjętego scenariusza rozwoju zdarzeń w czasie pożaru, a w
szczególności: stałych urządzeń gaśniczych, systemu sygnalizacji pożarowej,
dźwiękowego systemu ostrzegawczego, instalacji wodociągowej przeciwpożarowej,
urządzeń oddymiających, dźwigów przystosowanych do potrzeb ekip ratowniczych;
W budynku przewidziano instalację wodociągową przeciwpożarową – hydranty
wewnętrzne DN25 z wężem półsztywnym na każdej kondygnacji, obejmujące
zasięgiem cały budynek.
12.11 .
Dobór i ilość podręcznego sprzętu gaśniczego.
Należy przewidzieć wyposażenie budynku w gaśnice. Jedna jednostka masy środka
gaśniczego 2kg (lub 3dm3) na każde 100m2 powierzchni strefy pożarowej tj. min 4
jednostki.
Gaśnice należy rozmieścić w miejscach łatwo dostępnych i widocznych w
szczególności w pobliżu wyjść ewakuacyjnych, na korytarzach, przy wyjściach z
pomieszczeń na zewnątrz. Długość dojścia do miejsca ustawienia gaśnicy nie może
przekraczać 30 m.
-38-
OPIS TECHNICZNY
12.12 .
Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru dla budynku.
Wymagane 10dm3/s z co najmniej jednego hydrantu o średnicy 80mm - wymaganie
spełnione przez istniejące hydranty w pasie drogowym ul Stare Miasto w
odległościach ok 27 i 42m.
12.13 .
Drogi pożarowe
Drogi pożarowe wokół obiektu- wymagane- droga publiczna Stare Miasto spełnia
wymagania drogi pożarowej dla obiektu.
13.
UWAGI KOŃCOWE:
Dobrane w projekcie urządzenia i materiały ze wskazaniem konkretnych
producentów zostały przyjęte celem rzetelnego opracowania projektu umożliwiające
jego jednoznaczne odczytanie (zgodnie z Rozporządzeniem Ministra Infrastruktury
z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu
budowlanego. Dz. U. z dnia 20 lipca 2003r.) Celem nie jest wyeliminowanie
konkurencji. Projektant oświadcza, że możliwe jest przyjęcie innych materiałów i
urządzeń niż zaprojektowane pod warunkiem, iż zastosowane materiały i
urządzenia będą miały parametry takie jak przyjęte w obliczeniach lub pokazane na
rysunkach.
Projektant:
….........................................
-39-
OPIS TECHNICZNY
-40-

Nazwa obiektu budowlanego

Transkrypt
