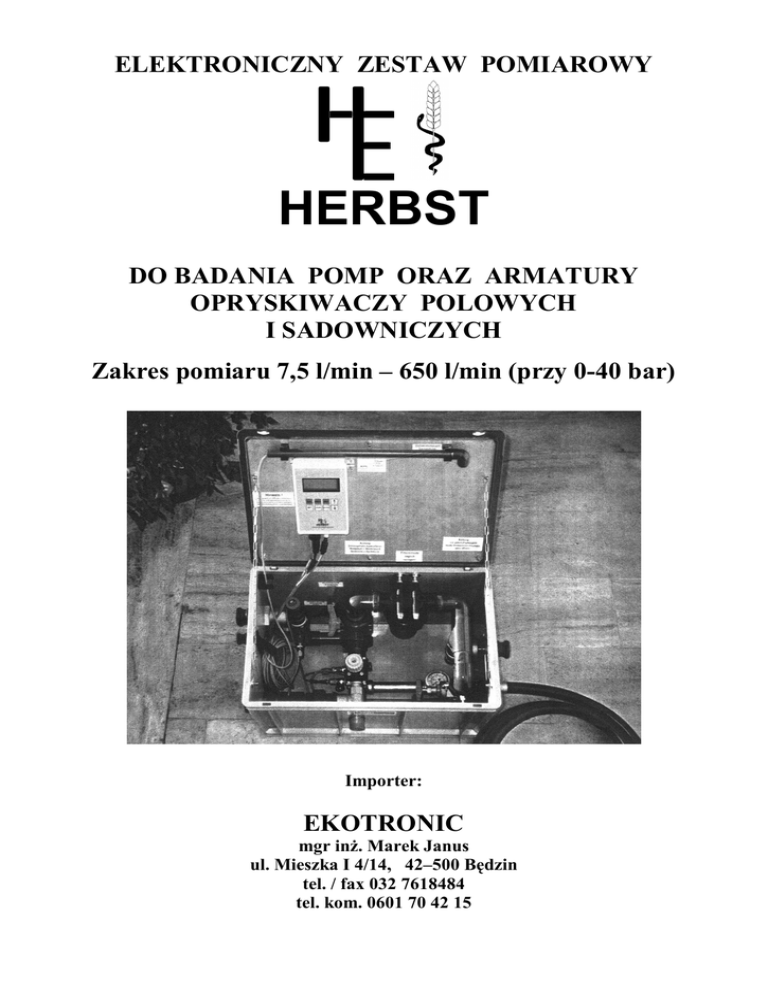

ELEKTRONICZNY ZESTAW POMIAROWY

ELEKTRONICZNY ZESTAW POMIAROWY
HERBST
DO BADANIA POMP ORAZ ARMATURY
OPRYSKIWACZY POLOWYCH
I SADOWNICZYCH
Zakres pomiaru 7,5 l/min – 650 l/min (przy 0-40 bar)
Importer:
EKOTRONIC
mgr inż. Marek Janus
ul. Mieszka I 4/14, 42–500 Będzin
tel. / fax 032 7618484
tel. kom. 0601 70 42 15

Mikrokomputer z wyświetlaczem LCD, możliwość transferu danych do
PC poprzez złącze RS232 (Windows Hyperterminal), zasilanie
akumulatorowe

Pomiar przepływu cieczy w zakresie 7,5 l/min – 650 l/min przy
regulowanym ciśnieniu 0 – 10 bar

Pomiar przepływu cieczy w zakresie 7,5 l/min – 300 l/min przy
regulowanym ciśnieniu 0 – 40 bar

Kontrola wskazań manometrów w zakresie 0 – 60 bar z wykorzystaniem
ciśnieniomierza elektronicznego o zakresie pracy do 120 bar

Kontrola wydatku pomp oraz dokładności wskazań przepływomierzy i
manometrów wg przepisów BBA

Dokładność pomiaru: 0 –6 bar < 0,1 bar; 6 – 16 bar < 0,25 bar; 16 – 60
bar < 1,0 bar

System adapterów umożliwiający badanie manometrów bez
konieczności ich demontażu (opcja)

Bezkontaktowy pomiar prędkości obrotowej WOM ciągnika w zakresie
0 – 1000 obr./min.

Automatyczny pomiar przepływu cieczy przy zaprogramowanym
poziomie ciśnienia roboczego

Wbudowany filtr ciśnieniowy oraz zawór bezpieczeństwa
Posiada atest BBA oraz PTB

Tylko jeden przepływomierz dla całego zakresu pomiaru

Niezależne zasilanie akumulatorowe zapewniające min. 12 godz. pracy

Wielofunkcyjny czterowierszowy wyświetlacz LCD zapewniający
równoczesne wyświetlanie wszystkich danych pomiarowych

Poręczny, wyjmowany mikrokomputer z wyświetlaczem

Automatyczne przyporządkowanie wszystkich danych pomiarowych
kolejnemu numerowi klienta z datą i godziną wykonania pomiaru

Pamięć RAM o pojemności 100 rekordów, każdy z 10 danymi
pomiarowymi

Transfer danych w formie tabeli do PC poprzez złącze szeregowe RS 232
Data
Godzina
12.06.1999
9:02
12.06.1999
9:02
12.06.1999
9:03
12.06.1999
9:06
12.06.1999
9:16
12.06.1999
9:17
12.06.1999
9:18
12.06.1999
9:25
12.06.1999
9:58
12.06.1999
9:59
Klient Nr
1,
2,
1,
3,
1,
4,
1,
5,
2,
1,
2,
2,
3,
1,
4,
1,
5,
1,
5,
2,
Bar
6.6
9.9
15.0
21.2
30.3
34.9
39.0
39.2
11.0
21.2
l/min
233.6
227.9
227.6
204.6
225.7
224.3
121.0
196.1
304.6
299.1
U/min
541
541
541
541
539
539
531
550
600
600

Wbudowany filtr ciśnieniowy oraz zawór bezpieczeństwa

Możliwa kalibracja elektronicznego czujnika, zbędna wymiana drogiego
i wrażliwego manometru pomiarowego
Jedyne urządzenie o takich właściwościach na polskim rynku!
Elektroniczny zestaw pomiarowy HERBST ROT służy do kompleksowego badania armatury
opryskiwaczy polowych oraz sadowniczych, stanowi profesjonalny zestaw narzędzi
pomiarowych w Stacjach Kontroli Opryskiwaczy.
Zakres pomiarowy urządzenia, jego dokładność pomiarowa, możliwość współpracy z PC oraz
prostota obsługi sprawia że jest to jedyny na rynku produkt o takich parametrach,
zapewniający możliwość badania wszystkich typów opryskiwaczy.
Pomiar przepływu cieczy zostaje przeprowadzony automatycznie po wcześniejszym
zaprogramowaniu tzw. ciśnienia referencyjnego, a uzyskane dane pomiarowe zostają
wprowadzone do pamięci podręcznej mikrokomputera. Zamontowane 2 zawory dławiące
umożliwiają pomiar wydatku pompy przy regulowanym, rzeczywistym jej obciążeniu.
Układ cieczowy zestawu pomiarowego zabezpieczony jest zaworami bezpieczeństwa.
W pełni przenośny (przewoźny) zestaw zbudowany jest z komponentów odpornego na
uderzenia tworzywa oraz stali nierdzewnej.
Przeźroczysty, poliwęglanowy odcinek armatury pomiarowej umożliwia bezpośrednią
obserwację przepływającej cieczy w celu stwierdzenia szczelności układu cieczowego
opryskiwacza (pęcherzyki powietrza).
Pomiar zjawiska pulsacji pompy w pełnym zakresie pomiarowym.
Bagnetowy czujnik ciśnienia umożliwia kontrolę wskazań manometrów w zakresie 0 – 60 bar
bez konieczności ich demontażu.
Sprawne i bezproblemowe podłączanie urządzenia do wszystkich typów opryskiwaczy
polowych i sadowniczych zapewnia system uniwersalnych szybkozłączy ciśnieniowych.
Urządzenie pracuje w układzie zamkniętego obiegu cieczy, nie wymaga dodatkowych
zbiorników i basenów.
Pomiar prędkości obrotowej WOM ciągnika odbywa się bezkontaktowo poprzez sensorowy
czujnik zbliżeniowy.
Kalibracja zastosowanych czujników sensorowych odbywa się na poziomie oprogramowania
mikrokomputera i nie wymaga ich wymiany.
Elektroniczny zestaw pomiarowy HERBST ROT – idealnym zestawem przyrządów
pomiarowych w każdej Stacji Kontroli Opryskiwaczy
HERBST
Przedstawiciel w Polsce:
EKOTRONIC mgr inż. Marek Janus
Tel. 032/761 8484, 0601 704215
