66 - Wiazowna ul. Pecinska.rdf

Obiekt
Instalacja
Numer projektu
Data
: Wiązowna
: Wiązowna ul Pęclińska
: 2006/02
: 16.03.2006

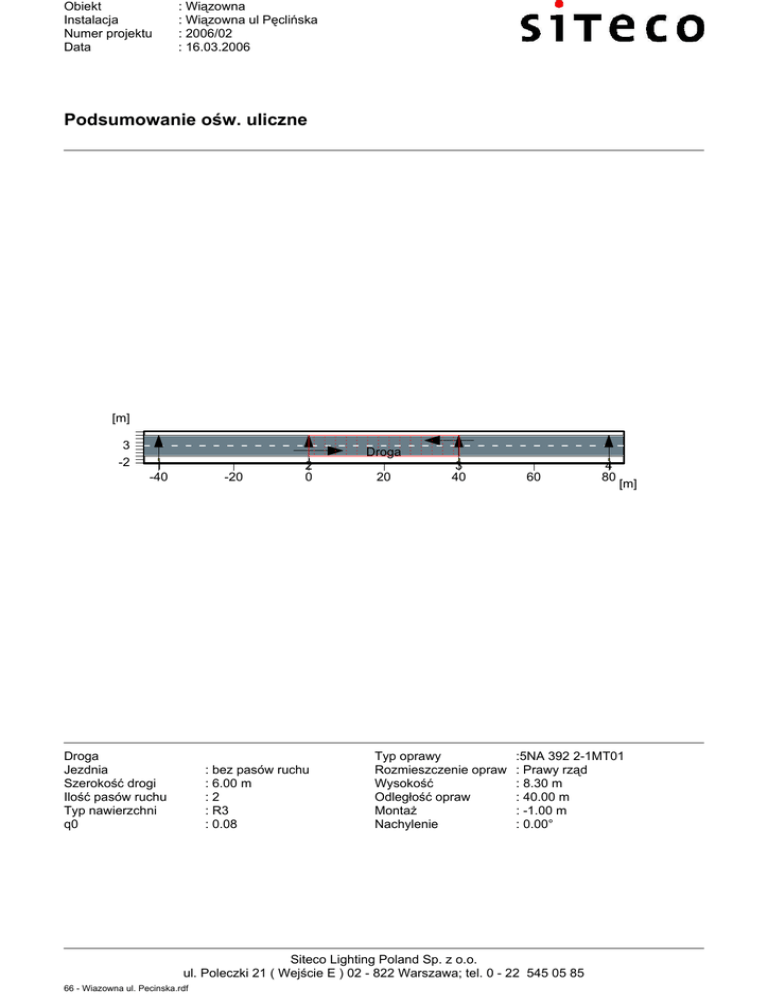

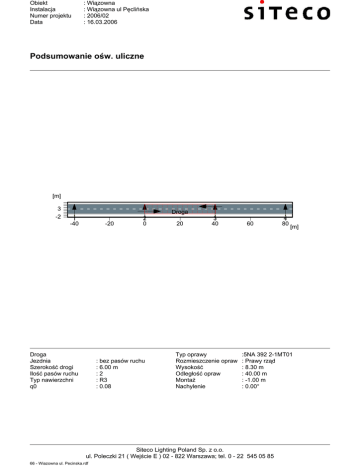

Podsumowanie ośw. uliczne
[m]
3
-2
Droga
1
-40
-20
Droga
Jezdnia
Szerokość drogi
Ilość pasów ruchu
Typ nawierzchni
q0
2
0
: bez pasów ruchu
: 6.00 m
:2
: R3
: 0.08
20
3
40
Typ oprawy
Rozmieszczenie opraw
Wysokość
Odległość opraw
Montaż
Nachylenie
60
[m]
:5NA 392 2-1MT01
: Prawy rząd
: 8.30 m
: 40.00 m
: -1.00 m
: 0.00°
Siteco Lighting Poland Sp. z o.o.
ul. Poleczki 21 ( Wejście E ) 02 - 822 Warszawa; tel. 0 - 22 545 05 85
66 - Wiazowna ul. Pecinska.rdf
4
80
Obiekt
Instalacja
Numer projektu
Data
: Wiązowna
: Wiązowna ul Pęclińska
: 2006/02
: 16.03.2006
Tabela, Luminancja, Droga (1)
[m]
5.50
4.50
3.50
2.50
1.50
0.50
(0.3)
(0.3)
(0.3)
(0.3)
(0.3)
(0.3)
(0.3)
0.4
0.4
0.4
0.4
(0.3)
(0.3)
(0.3)
0.4
(0.3)
(0.3)
0.4
0.4
0.4
0.4
0.5
0.5
0.6
0.6
0.4
(0.3)
0.4
0.4
0.4
(0.3)
0.4
0.5
0.5
0.6
0.6
0.7
0.7
0.6
0.4
0.4
0.4
0.4
0.5
0.4
0.5
0.5
0.6
0.7
0.8
0.8
0.8
0.7
0.5
0.6
0.5
0.5
0.5
0.4
0.5
0.6
0.7
[0.9]
[0.9]
[0.9]
0.8
0.7
0.5
0.6
0.5
0.5
0.6
0.5
0.6
0.6
0.7
0.7
0.8
[0.9]
0.8
0.7
0.6
0.6
0.5
1.43
4.29
7.14
10.00
12.86
15.71
18.57
21.43
24.29
27.14
30.00
32.86
35.71
38.57
Luminancja [cd/m2]
Położenie obserwatora 1
Średnia luminancja
Minimalna luminancja
Równ. ogólna luminancji U0
Współczynnik olśnienia TI
Równom. wzdłużna UI
Lśr
Lmin
Lmin/Lśr
TI
Llmin/Llmax
: x = -60, y = 1.5, z = 1.5
: 0.5 cd/m˛
: 0.3 cd/m˛
: 0.5
: 14.6 %
: 0.45
Siteco Lighting Poland Sp. z o.o.
ul. Poleczki 21 ( Wejście E ) 02 - 822 Warszawa; tel. 0 - 22 545 05 85
66 - Wiazowna ul. Pecinska.rdf
[
Obiekt
Instalacja
Numer projektu
Data
: Wiązowna
: Wiązowna ul Pęclińska
: 2006/02
: 16.03.2006
Tabela, Luminancja, Droga (2)
[m]
5.50
4.50
3.50
2.50
1.50
0.50
(0.3)
(0.3)
(0.3)
0.4
0.5
0.5
0.4
(0.3)
0.4
(0.3)
(0.3)
(0.3)
(0.3)
(0.3)
0.4
0.4
0.4
0.6
0.6
0.6
0.5
0.5
0.5
0.4
0.4
(0.3)
(0.3)
0.4
0.4
0.4
0.5
0.7
0.8
0.8
0.7
0.7
0.6
0.5
0.5
0.4
0.4
0.4
0.5
0.6
0.5
0.8
0.9
0.9
0.9
0.9
0.8
0.7
0.6
0.5
0.5
0.5
0.5
0.6
0.6
0.8
0.9
1.0
[1.1]
[1.1]
0.9
0.8
0.6
0.5
0.6
0.5
0.6
0.6
0.6
0.8
0.8
1.0
0.8
0.8
0.8
0.7
0.6
0.5
0.6
0.5
1.43
4.29
7.14
10.00
12.86
15.71
18.57
21.43
24.29
27.14
30.00
32.86
35.71
38.57
Luminancja [cd/m2]
Położenie obserwatora 2
Średnia luminancja
Minimalna luminancja
Równ. ogólna luminancji U0
Współczynnik olśnienia TI
Równom. wzdłużna UI
Lśr
Lmin
Lmin/Lśr
TI
Llmin/Llmax
: x = 100, y = 4.5, z = 1.5
: 0.6 cd/m˛
: 0.3 cd/m˛
: 0.47
: 7.7 %
: 0.53
Siteco Lighting Poland Sp. z o.o.
ul. Poleczki 21 ( Wejście E ) 02 - 822 Warszawa; tel. 0 - 22 545 05 85
66 - Wiazowna ul. Pecinska.rdf
[
Obiekt
Instalacja
Numer projektu
Data
: Wiązowna
: Wiązowna ul Pęclińska
: 2006/02
: 16.03.2006
Podsumowanie rezultatów obliczeń, Droga
u
δ
h
u
b
Dane oprawy
Producent
Nr zamówienia
Nazwa oprawy
Wyposażenie
: Siteco
: 5NA 392 2-1MT01/
: ST 50
: 1 x ST (Osram) 70 W / 6500 lm
Jezdnia
Szerokość drogi
Ilość pasów ruchu
Typ nawierzchni
q0
Ruch prawostronny
: bez pasów ruchu
(b) : 6.00 m
:2
: R3
: 0.08
Rozmieszczenie opraw
: Prawy rząd
Wysokość
(h) : 8.30 m
Odległość opraw
(a) : 40.00 m
Montaż
(u) : -1.00 m
Nachylenie
(δ) : 0.00°
Współczynnik utrzymania
: 0.80
Luminancja
Położenie obserwatora 1
Średni
U0 (min/śred)
: x=-60.00m, y=1.50m, z=1.50m
: 0.52 cd/m2 (ME5 min. 0.5)
: 0.5
(ME5 min. 0.35)
Położenie obserwatora 2
Średni
U0 (min/śred)
: x=100.00m, y=4.50m, z=1.50m
: 0.58 cd/m2 (ME5 min. 0.5)
: 0.47
(ME5 min. 0.35)
Równomierność wzdłużna
UI (B1: x = -60.00, y = 1.50, z = 1.50)
UI (B2: x = 100.00, y = 4.50, z = 1.50)
: 0.45
: 0.53
(ME5 min. 0.4)
(ME5 min. 0.4)
Olśnienie / Współczynnik otoczenia SR
TI (B1: y=1.50m)
SR
: 14.60 %
: 0.65
(ME5 max. 15)
(ME5 min. 0.5)
Siteco Lighting Poland Sp. z o.o.
ul. Poleczki 21 ( Wejście E ) 02 - 822 Warszawa; tel. 0 - 22 545 05 85
66 - Wiazowna ul. Pecinska.rdf
Obiekt
Instalacja
Numer projektu
Data
: Wiązowna
: Wiązowna ul Pęclińska
: 2006/02
: 16.03.2006
Arkusz danych, ST 50 (5NA 392 2-1MT01)
Produkt: Siteco
5NA 392 2-1MT01
Street light
ST 50
dla1 x high-pressure sodium lamp 70 W, zCG
upper housing and gear tray made of glas fibre reinforced polyester
power factor corrected
radial facetted reflector
diffuser, acryl
Degree of protection:IP 65
Protection class: II
Mounting type::Pylon annex luminaire, Pylon top luminaire
default position, LP 1, RP 3
Dane oprawy
Obliczenia kosztów
Układ zapłonowy
Moc oprawy
Długość
Szerokość
Wysokość
:
:
:
:
:
:
81.3
CG
83 W
600 mm
290 mm
222 mm
Wyposażenie
Ilość
Oznaczenie
Moc
Kolor
Strum. św.
Siteco Lighting Poland Sp. z o.o.
ul. Poleczki 21 ( Wejście E ) 02 - 822 Warszawa; tel. 0 - 22 545 05 85
66 - Wiazowna ul. Pecinska.rdf
:
:
:
:
:
1
ST (Osram)
70 W
6500 lm
