Opis techniczny

Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61

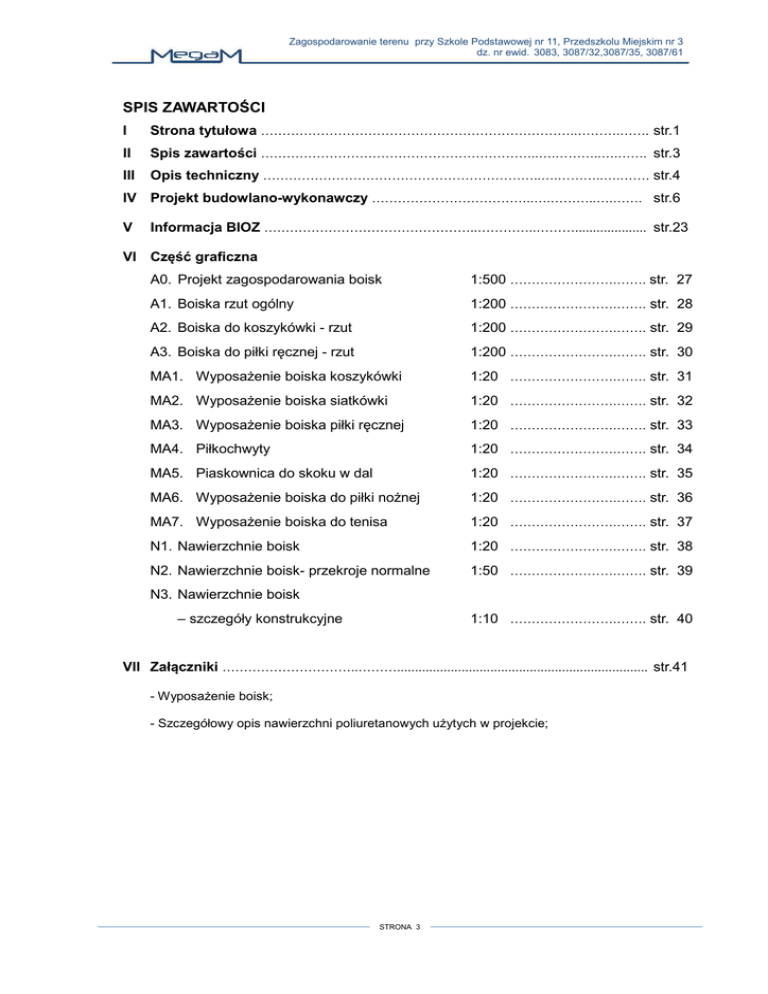

SPIS ZAWARTOŚCI
I
Strona tytułowa ………………………………………………………………..……….……. str.1
II
Spis zawartości ………………………………………………………..….………..….……. str.3
III
Opis techniczny ………………………………………………………..….………..….……. str.4
IV Projekt budowlano-wykonawczy ………………………………..….………..….……. str.6
V
Informacja BIOZ …………………………………………..…………..……….................... str.23
VI Część graficzna
A0. Projekt zagospodarowania boisk
1:500 …………………….……. str. 27
A1. Boiska rzut ogólny
1:200 …………………….……. str. 28
A2. Boiska do koszykówki - rzut
1:200 …………………….……. str. 29
A3. Boiska do piłki ręcznej - rzut
1:200 …………………….……. str. 30
MA1. Wyposażenie boiska koszykówki
1:20 …………………….……. str. 31
MA2. Wyposażenie boiska siatkówki
1:20 …………………….……. str. 32
MA3. Wyposażenie boiska piłki ręcznej
1:20 …………………….……. str. 33
MA4. Piłkochwyty
1:20 …………………….……. str. 34
MA5. Piaskownica do skoku w dal
1:20 …………………….……. str. 35
MA6. Wyposażenie boiska do piłki nożnej
1:20 …………………….……. str. 36
MA7. Wyposażenie boiska do tenisa
1:20 …………………….……. str. 37
N1. Nawierzchnie boisk
1:20 …………………….……. str. 38
N2. Nawierzchnie boisk- przekroje normalne
1:50 …………………….……. str. 39
N3. Nawierzchnie boisk
– szczegóły konstrukcyjne
1:10 …………………….……. str. 40
VII Załączniki …………………………..………...................................................................... str.41
- Wyposażenie boisk;
- Szczegółowy opis nawierzchni poliuretanowych użytych w projekcie;
STRONA 3
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
OPIS TECHNICZNY
1.
INWESTOR
MIASTO PUŁAWY
ZARZĄD INWESTYCJI MIEJSKIECH W PUŁAWACH
ul. Piłsudskiego 83
24-100 Puławy
2.
PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest budowa boisk sportowych wchodząca w skład inwestycji
pod nazwą: „Zagospodarowanie terenu przy Szkole Podstawowej nr 11 i Przedszkolu
Miejskim nr 3 w Puławach.
3.
PODSTAWA OPRACOWANIA
− Zlecenie inwestora;
− Mapa zasadnicza do celów projektowych;
− Opinia geotechniczna dla projektowanych boisk;
− Wizja lokalna;
− Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25
kwietnia 2012r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.
U. z dnia 27 kwietnia 2012r.);
− Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2010r. nr 243,
poz. 1623 z późniejszymi zmianami);
4.
LOKALIZACJA
Inwestycja będzie realizowana na terenie działek 3083, położonych przy ulicy Legionu
Puławskiego.
Nowoprojektowane boiska będą usytuowane równolegle do ogrodzenia działki od strony
południowej. Takie usytuowanie jest podyktowane jak najlepszym wykorzystaniem terenu działki, jak jej
ukształtowaniem – w tym miejscu teren boiska jest w miarę wyrównany, przez co nakłady poniesione
przy budowie boiska będą mniejsze.
STRONA 4
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
5.
OPIS STANU ISTNIEJĄCEGO
Teren
objęty
opracowaniem
(południowo-wschodnia
część
terenu
szkoły)
zagospodarowany jest boiskiem (placem) o nawierzchni mineralnej oraz zielenią.
Na terenie działki znajdują się sieci stanowiące infrastrukturę funkcjonującego budynku
szkoły (kanalizacja sanitarna, kanalizacja deszczowa, instalacja elektryczna).
Zespół szatniowy i sanitarny potrzebny do prowadzenia zajęć sportowych znajduje się
w budynku szkoły.
Warunki gruntowo-wodne
Teren objęty opracowaniem charakteryzuje się korzystnymi warunkami gruntowowodnymi umożliwiającymi posadowienie bezpośrednie planowanych obiektów. W badaniach
nie stwierdzono występowania gruntów nienośnych lub słabonośnych.
Dokładny opis warunków gruntowo-wodnych w opinii geotechnicznej do celów
projektowych.
6.
ZAKRES INWESTYCJI
Zakres inwestycji obejmuje budowę nowych boisk i urządzeń sportowych:
− Boisko do piłki nożnej (z piłko chwytem h=4,0m) z bieżnią lekkoatletyczną okólną
zakończoną piaskownicą do skoku w dal;
− Boiska wielofunkcyjnego do piłki ręcznej, siatkowej i koszykówki wraz z piłko chwytem
h=4,0m i wyposażeniem;
− Boiska do piłki siatkowej plażowej wraz z wyposażeniem;
STRONA 5
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT BUDOWLANO-WYKONAWCZY
1.
PRZEZNACZENIE I PROGRAM UŻYTKOWY
Projektowane boiska przeznaczone są do ćwiczeń fizycznych młodzieży szkolnej
i realizacji zadań związanych z programem szkolnego wychowania fizycznego.
Program użytkowy boisk zakłada wykonanie: bieżni lekkoatletycznej okólnej z piaskownicą
do skoku w dal, boiska do piłki nożnej, wielofunkcyjnego boiska do piłki ręcznej, siatkowej
i koszykówki, boiska
do piłki siatkowej plażowej. Zagospodarowanie boisk względem
pozostałych elementów terenu opracowania przedstawia rysunek A0.
2. ZESTAWIENIE POWIERZCHNI
Rodzaj boiska
Bieżnia lekkoatletyczna z piaskownicą do skoku w dal
Boisko do piłki nożnej wraz z pasmami pomiędzy boiskiem i bieżnią
Wielofunkcyjne boisko do piłki ręcznej, siatkowej, koszykówki
i piłki plażowej, w tym:
• Boisko do koszykówki (2szt.);
• Boisko do piłki ręcznej;
• Boisko do siatkówki i tenisa;
• Boisko do piłki siatkowej plażowej
• Obrzeża boisk
Razem
3.
Powierzchnia [m2]
1365,91
2003,54
1993,58
534,80
800,00
360,00
128,00
399,58
5363,03 m2
FORMA I FUNKCJA OBIEKTÓW BUDOWLANYCH
Forma poszczególnych boisk wskazana jest na rysunkach.
Funkcja obiektów: sport i rekreacja;
4.
UKŁAD KONSTRUKCYJNY NAWIERZCHNI BOISK
Wskazano na rysunku N1.
5.
DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
Obiekty są dostępne dla osób niepełnosprawnych.
6.
KOLEJNOŚĆ I TECHNOLOGIA WYKONANIA ROBÓT
Przed przystąpieniem do robót kierownik budowy zobowiązany jest zapewnić możliwość
geodezyjnego wytyczenia projektowanych obiektów, a po ich wykonaniu – przeprowadzenia
geodezyjnej inwentaryzacji powykonawczej obiektów zrealizowanych.
− wyłączenie terenu z użytkowania poprzez odpowiednie wygrodzenie, zabezpieczenie
STRONA 6
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
i oznakowanie;
− zabezpieczenie pni oraz stref korzeniowych drzew przeznaczonych do adaptacji
− i znajdujących się w strefie robót;
− organizacja wjazdów;
− wyznaczenie i urządzenie punktów poboru wody i energii elektrycznej oraz zrzutu
ścieków;
− wyznaczenie dróg transportu, miejsc składowania materiałów, stacjonowania sprzętu
oraz lokalizacji obiektu administracji budowy poprzez odpowiednie wygrodzenie
i oznakowanie;
− demontaż i rozbiórka nawierzchni istniejących;
− budowa nowych nawierzchni;
− budowa ogrodzenia terenu inwestycji;
− montaż elementów wyposażenia boiska;
− uporządkowanie terenu z usunięciem zabezpieczeń i oznakowań wprowadzonych na
okres budowy oraz dokonanie ewentualnych napraw elementów zagospodarowania
terenu zniszczonych w czasie prac budowlanych;
7.
NAWIERZCHNIE
Funkcję komunikacyjną spełniają drogi i chodniki oraz plac parkingowy zlokalizowany od
strony wschodniej boisk (odrębne opracowanie). Funkcję sportową spełnia nawierzchnia
boisk wielofunkcyjnych.
Odprowadzenie wód opadowych zgodnie z dokumentacją projektową stanowiącą
odrębne opracowanie.
Od
strony
południowej
boisk
zaprojektowane
jest
ogrodzenie
wg
odrębnego
opracowania.
Poszczególne typy nawierzchni boisk przedstawiono w dalszej części opracowania oraz
na rysunkach N1, N2, N3.
NAWIERZCHNIA TRAWIASTA
Występuje pomiędzy bieżnią okólną a boiskiem do piłki nożnej.
Nawierzchnia z trawy naturalnej składa się zasadniczo z dwóch warstw: warstwy gruntu
rodzimego dobrze przepuszczalnego oraz warstwy wegetacyjnej. Wykończeniem warstwy
wegetacyjnej jest nawierzchnia z trawy naturalnej z rolki odpornej na deptanie. W swym
składzie powinna ona posiadać mieszankę typowych odmian traw przeznaczonych na
murawy piłkarskie np. np. S.O.S. firmy Barenburg, odmiany bermudzkiej lub popularną
mieszankę składającą się z trzech odmian traw w następujących proporcjach:
- wiechliny łąkowej (Poa pratensis L.) 50%,
STRONA 7
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
- życicy trwałej (Lolium perenne L.) 40%,
- kostrzewy czerwonej (Festuca rubra L.) 10%.
Warstwa wegetacyjna ułożona jest na odpowiednio wyprofilowanym podłożu gruntu
rodzimego. Zakłada się, że po wyprofilowaniu nie powinno nastąpić żadne osiadanie a grunt
powinien być dobrze ustabilizowany. Większość wody opadowej wchłaniać będzie grunt
rodzimy, jednak w przypadku gruntów średnio lub słabo przepuszczalnych dla wody np. glin
lub iłów niezbędne jest wykonanie dodatkowej warstwy drenażowej bezpośrednio na gruncie
rodzimym, która odprowadzi wodę do rowów drenarskich.
Warstwy:
- warstwa trawnika,
- warstwa wegetacyjna,
- warstwa gruntu rodzimego.
NAWIERZCHNIA BOISKA DO PIŁKI NOŻNEJ
Projektuje się boisko do piłki nożnej o nawierzchni z trawy sztucznej.
Parametry boiska: długość – 46,4m; szerokość – 24,0m; oraz pasy z trawy sztucznej za
linią boisk: boczne po 1,5 m, za bramkami szerokości 5,0m. Łączna powierzchnia trawy
sztucznej wynosi 1522,54 m2.
Jakość gry na nawierzchni ze sztucznej trawy porównywalna jest do gry na trawie
naturalnej – jej parametry nie odbiegają od parametrów trawy naturalnej. W użytkowaniu
trawy syntetycznej nie przeszkadzają niekorzystne warunki atmosferyczne – zaledwie po kilku
minutach obfitej ulewy woda wchłania się przez strukturę trawy i podbudowy. W przypadku
murawy naturalnej jest to niemożliwe, ponieważ jej powierzchnia po takich opadach staje się
nierówna, grząska i błotnista.
Boisko zostało zaprojektowane o nawierzchni z trawy syntetycznej, o warstwach
przepuszczalnych dla wody, konstrukcja nawierzchni płyty boiska składa się z systemu trawy
syntetycznej oraz podbudowy z kruszywa (rys. N1).
Trawa syntetyczna jest trzecią generacją sztucznych traw zasypywanych piaskiem
kwarcowym. System nie wymaga dodatkowych mat elastycznych. Podstawowe zalety traw
syntetycznych to: trwałość, niepodatność na typowe warunki atmosferyczne, zwiększony
poziom bezpieczeństwa użytkowników, stałość cech użytkowych w okresie użytkowania
boiska, minimalne koszty właściwego utrzymania boiska, możliwość wykorzystywania boiska
przez cały rok oraz efektowny wygląd przez cały rok.
Wymagania dotyczące nawierzchni z trawy syntetycznej tkanej lub tuftowanej:
Nawierzchnia posiada włókna o różnych przekrojach i kolorach, wszystkie wzmocnione
rdzeniem stabilizującym
Trawa tkana lub tuftowana o wysokości 47 - 50 mm spełniająca wymagania FIFA Quality
STRONA 8
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Concept for Football Turf. Nie dopuszcza się zastosowania warstwy lateksu z użyciem
butadienu i poliuretanu. Linie boiska białe wykonane z trawy sztucznej, wklejane w
nawierzchnie.
Wymagane minimalne parametry:
1. Dtex pęczka – min. 12.000,
2. Grubość włókna – min. 300 µm,
3. Ilość pęczków – min. 10.000/m2,
4. Ilość włókien – min. 120.000/m2,
5. Siła wyrywania pęczka - min. 100 N,
6. Rodzaj włókna: Polietylenowe, monofilamentowe, wzmocnione rdzeniem.
7. Włókna: min. jeden rodzaj przekroju poprzecznego.
8. Podkład: 100 % tkany lub tuftowany.
9. Wypełnienie: SBR i piasek kwarcowy - jego rodzaj oraz grubość zgodnie z wynikami
Raportu z Badań.
10.Kolor nawierzchni: zielony w min. 2 różnych odcieniach,
Dla potwierdzenia jakości produktu, wymagane do oferty dokumenty dotyczące
nawierzchni syntetycznej, celem weryfikacji:
- aktualny Certyfikat FIFA 1 Star dla obiektu, na którym wykonano boisko z oferowanego
systemu trawy syntetycznej,
- autoryzację producenta nawierzchni (dokument w oryginale) wystawioną na
wykonawcę z określeniem miejsca wykonywania prac (miejsce wbudowania, nazwa
inwestycji),
- kartę techniczną nawierzchni z trawy syntetycznej poświadczona przez producenta (w
oryginale) z określeniem miejsca wykonywania prac (miejsce wbudowania, nazwa inwestycji),
- aktualny Atest PZH.
- kompletny raport z badań nawierzchni potwierdzający technologie produkcji sztucznej
trawy, potwierdzający minimalne wyżej określone parametry oraz spełnianie wymogów FIFA
Quality Concept for Football Turf z określeniem wszystkich elementów systemu nawierzchni
wykonane przez autoryzowane laboratorium (np.: Labosport, ISA Sport, Sportslabs, Ercat),
- badanie na zgodność z normą PN-EN 15330-1:2013 w celu potwierdzenia pozostałych
parametrów poza minimalnymi wymaganiami dotyczącymi nawierzchni z trawy syntetycznej,
oraz na etapie realizacji przed wbudowaniem:
- gwarancja producenta na oferowaną nawierzchnię,
- próbkę oferowanej nawierzchni o wymiarach min.25x15cm z metryką producenta,
- próbkę oferowanego wypełnienia z granulatu gumowego (min. 100gr) z określeniem
nazwy i rodzaju,
Ułożenie trawy syntetycznej na przygotowanym podłożu winien wykonać Wykonawca,
STRONA 9
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
który został przeszkolony w montażu przez producenta trawy. Ułożenie trawy na płycie boiska
należy wykonać na końcu jako ostatni element robót wg instrukcji podanej przez producenta
trawy.
Ogólny przebieg montażu trawy syntetycznej jest następujący:
Sztuczną trawę rozkłada się na wcześniej wykonanym i odebranym podłożu. Na powierzchni
projektowanej murawy boiska należy rozłożyć zrolowane pasy trawy syntetycznej. Pasy trawy
łączymy ze sobą przy pomocy specjalnej taśmy łączącej i kleju poliuretanowego zgodnie z
technologią wskazaną przez producenta. Jednocześnie w miejscach projektowanych linii
boisk wkleja się przygotowane fabrycznie pasy trawy o szerokości 10 cm wykonane w kolorze
białym lub żółtym. Po zamontowaniu trawy i osadzeniu tulei montażowych do projektowanego
sprzętu sportowego ostatnim etapem prac jest równomierne wypełnienie w trawę piasku
kwarcowego oraz granulatu SBR w celu nadania nawierzchni odpowiedniej twardości i
wytrzymałości, a także docisku do podłoża, w ilości zgodnej z zaleceniem producenta.
Podbudowę boiska do piłki nożnej z drenażem:
- 12 cm piasek – warstwa rozsączająca;
- 15 cm tłuczeń – kruszywo frakcji 31/63;
- 8 cm kliniec – kruszywo frakcji 4/31;
- 4 cm mączka – kruszywo frakcji 1/4;
- trawa sztuczna – wysokość włókna około 50mm;
STRONA 10
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
NAWIERZCHNIA BIEŻNI LEKKOATLETYCZNEJ
Na bieżni lekkoatletycznej okólnej projektuje się nawierzchnię poliuretanową typu natrysk
o powierzchni 1 321,47 m2.
Charakterystyka nawierzchni:
Jest to nawierzchnia sportowa, poliuretanowo-gumowa o grubości warstwy 13 mm – na
podbudowie z mieszaniny kruszywa kwarcowego i granulatu gumowego połączonego
lepiszczem poliuretanowym typu ET.
Nawierzchnia ta jest przepuszczalna dla wody, o zwartej strukturze, służy do pokrywania
nawierzchni bieżni lekkoatletycznych, sektorów i rozbiegów konkurencji technicznych zawodów
la., boisk wielofunkcyjnych, szkolnych oraz placów rekreacji ruchowej.
Posiada Certyfikat IAAF 1 Class, który uzyskiwany jest w wyniku badań już zainstalowanych
na obiekcie nawierzchni (certyfikat ten gwarantuje najwyższą jakość w przeciwieństwie do
certyfikatów uzyskiwanych w ramach wyłącznie badań laboratoryjnych), Atest Higieniczny PZH,
Rekomendację ITB, spełnia wymagania normy PN-EN 14877.
Nawierzchnia składa się z dwóch warstw elastycznej (nośnej) i użytkowej. Warstwa nośna to
mieszanina granulatu gumowego SBR gr. 10mm i lepiszcza poliuretanowego. Układana jest
mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych (np. Planomatic).
Tak wykonaną warstwę należy pokryć warstwą użytkową, którą stanowi system poliuretanowy
zmieszany z granulatem EPDM gr. 3mm, barwiony w masie. Czynność tą wykonuje się
poprzez natrysk mechaniczny (przy użyciu specjalnej natryskarki np. firmy SMG).
Po całkowitym związaniu mieszaniny
są malowane linie farbami poliuretanowymi metodą
natrysku.
Nawierzchnia powinna mieć parametry mieszczące się w przedziałach opisanych w tabeli
poniżej:
STRONA 11
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Tabela nr 1
48 – 50 %
Wydłużenie przy zerwaniu
Wytrzymałość na rozciąganie
1.05 – 1.10
N/mm
Wytrzymałość na rozdzieranie
140 – 150 N
Zmiana wymiarów po działaniu temperatury 60ºC
Odporność na zużycie (ścieranie), utrata masy po
1000 cyklach badawczyh
0,01 – 0,02 %
1.1 – 1.2 g
Przyczepność do podkładu elastycznego ET
≥ 0,55 MPa
Amortyzacja – redukcja siły w temp. 23ºC
36 – 38 %
Nawierzchnia powinna być przyjazna dla otoczenia i ludzi korzystających z niej.
Charakterystyka podbudowy i konstrukcja nawierzchni:
Nawierzchnia wymaga podbudowy odpowiednio wyprofilowanej spadkami podłużnymi i
poprzecznymi, odchyłki mierzone łatą o dł. 4 m. nie powinny być większe niż 4 mm . Podłoże
powinno być wolne od zanieczyszczeń organicznych ,kurzu, błota, piasku itp. Nie może być
zaolejone ( plamy należy usunąć).
Przekrój przez podbudowę:
- drenaż wewnętrzny z sączków PVC w otulinie syntetycznej i obsypce ze żwiru filtracyjnego
w rozstawie co 5m, sączek zbierający, studzienka rewizyjna, podłączenie do instalacji
deszczowej na odległość max 50m (opcjonalnie).
- grunt rodzimy zagęszczony, o Is≥1,0
- piasek grubości 12 cm
- tłuczeń - kruszywo frakcji 31,5/63 grubości 15 cm
- kliniec – kruszywo frakcji 4-31,5 grubości 8 cm
- warstwa nośna „elastyczna” ET - przepuszczalny podkład elastyczny: granulat i ścier
gumowy ze żwirem kwarcowym z lepiszczem poliuretanowym. Grubość podkładu 3,5 cm
- nawierzchnia poliuretanowa grubości 1,3 cm
STRONA 12
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
ET - wykonanie warstwy nośnej - „elastycznej” grubości 3,5 cm:
Składa się ona z granulatu gumowego SBR o granulacji 1-4 mm, połączonego lepiszczem
poliuretanowym, jednoskładnikowym z żwirem kwarcowym gruboziarnistym. Układana jest
mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych (np. Planomatic).
Granulat gumowy mieszany jest z systemem poliuretanowym (PU) w mikserze, w stosunku
wagowym 100:21.
Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży
elastycznych w kolorze grafitowym, ustawianych na ławie betonowej z betonu C12/15 z
oporem. Na powierzchni boiska należy wyprofilować spadek o wartości 1,0%.
Wymagane dokumenty dotyczące nawierzchni, które Wykonawcy są zobowiązani dołączyć do
oferty:
•
Certyfikat
IAAF Class 1 dla obiektu wykonanego z oferowanego systemu
nawierzchniowego zgodny z żądaną grubością nawierzchni bieżni,
•
Rekomendacja ITB lub inny kompletny raport z badania przeprowadzonego przez
innye niezależne akredytowane przez IAAF laboratorium potwierdzające spełnienie
parametrów wymaganych w Tabeli nr 1 powyżej,
•
Atest Higieniczny PZH.
•
Aktualny kompletny raport z badania na zgodność z PN-EN 14877 potwierdzające
pozostałe niewyszczególnione powyżej parametry,
•
Autoryzacja producenta systemu upoważniająca do instalacji konkretnej nawierzchni
poliuretanowej na danym zadaniu wraz z potwierdzeniem udzielenia gwarancji,
•
Karta techniczna nawierzchni poliuretanowej autoryzowana przez producenta
potwierdzająca spełnienie wyspecyfikowanych wymagań technologicznych,
•
Kompletny raport z badania na zgodność z ochroną środowiska naturalnego
wykonane przez niezależne akredytowane przez IAAF laboratorium potwierdzające
wymagane minimalne zawartości metali ciężkich wyszczególnionych w tabeli nr 2
Oraz na etapie realizacji przed wbudowaniem:
•
Próbka oferowanej nawierzchni poliuretanowej wielkości min. 10 x 10 cm,
Kolorystyka nawierzchni bieżni lekkoatletycznej – kolor ceglasty.
Po utwardzeniu systemu namalować linie bieżni odpowiednią farbą poliuretanową
zgodnie z projektem - linie kolor biały.
Woda z nawierzchni odprowadzona będzie poprzez odpowiednie ukształtowanie terenu,
zastosowanie spadków 0,5%, które zbędną ilość odpadów będą kierować na powierzchnie
trawiaste.
STRONA 13
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
NAWIERZCHNIA BOISK DO KOSZYKÓWKI, SIATKÓWKI I PIŁKI RĘCZNEJ
Na
boiskach
wielofunkcyjnych,
projektuje
się
elastyczną
nawierzchnię
sportową
poliuretanowo-gumową o grubości 16mm (8 mm + 8 mm).
Charakterystyka nawierzchni:
Nawierzchnia poliuretanowa doskonała dla boisk wielofunkcyjnych i bieżni szkolnych,
instalowana na podbudowie elastycznej typu ET, składa się z dwu warstw. Dolna warstwa to
mieszanina granulatu gumowego o granulacji
1-4 mm, połączonego
lepiszczem
poliuretanowym , jednoskładnikowym. Układana jest mechanicznie, bezspoinowo, przy
pomocy rozkładarki mas poliuretanowych (np. Planomatic). Granulat gumowy SBR mieszany
jest z systemem poliuretanowym (PU) w mikserze. Grubość warstwy 8 mm.
Górna warstwa
składa się z
z granulatu EPDM
o granulacji 1-3 mm, połączonego
lepiszczem poliuretanowym, jednoskładnikowym . Układana jest mechanicznie, bezspoinowo,
przy pomocy rozkładarki mas poliuretanowych (np. Planomatic). Granulat EPDM mieszany
jest z systemem poliuretanowym (PU) w mikserze. Grubość warstwy 8 mm.
Nawierzchnia powinna mieć parametry mieszczące się w przedziałach opisanych w tabeli
poniżej:
Tabela nr 1
STRONA 14
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Wytrzymałość na rozciąganie
0,55 – 0,60 MPa
Twardość wg metody Shore’a A ,
55 ± 10 Sh.A
Wytrzymałość na rozdzieranie
125 - 135 N
Odporność na ścieranie w aparacie Tabera
Odkształcenie pionowe w temp. 23ºC
Amortyzacja - tłumienie energii w temp. 23ºC
Zmiana wymiarów po działaniu temperatury 60ºC
Wodoprzepuszczalność wg PN EN 14877
≤ 2,2 g
1,7 – 1,8 mm
40 - 44 %
≤ 0,02
≥ 190 mm/h
Przyczepność do podkładu
(MPa)
o
ET ( z mieszaniny kruszywa kwarcowego,
≥ 0,50
granulatu gumowego i spoiwa PU
Nawierzchnia powinna być przyjazna dla otoczenia i ludzi korzystających z niej.
Wymagane dokumenty dotyczące nawierzchni, które Wykonawcy są zobowiązani dołączyć do
oferty:
•
Rekomendacja ITB lub inny kompletny raport z badania przeprowadzonego przez
niezależnego akredytowane laboratorium potwierdzające spełnienie parametrów
wymaganych w Tabeli nr 1 powyżej,
•
Aktualne kompletny raport z badania na zgodność z PN-EN 14877 potwierdzające
pozostałe niewyszczególnione powyżej parametry,
•
Aktualne kompletny raport z badania na zgodność z regulacjami IAAF,
•
Atest Higieniczny PZH,
•
Kompletny raport z badania na zgodność z ochroną środowiska naturalnego
wykonane przez niezależne akredytowane przez IAAF laboratorium potwierdzające
wymagane minimalne zawartości metali ciężkich wyszczególnionych w Tabeli nr 2.
•
karta techniczna nawierzchni poliuretanowej autoryzowana przez producenta
potwierdzająca spełnienie wyspecyfikowanych wymagań technologicznych,
STRONA 15
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
•
Autoryzacja producenta systemu upoważniająca do instalacji konkretnej nawierzchni
poliuretanowej na danym zadaniu wraz z potwierdzeniem udzielenia gwarancji,
Oraz na etapie realizacji przed wbudowaniem:
•
Próbka oferowanej nawierzchni poliuretanowej wielkości min. 10 x 10 cm,
Dokumenty należy dołączyć do oferty w formie kopii potwierdzonych za zgodność
z oryginałem.
Charakterystyka podbudowy i konstrukcja nawierzchni:
Nawierzchnia wymaga podbudowy odpowiednio wyprofilowanej spadkami podłużnymi i
poprzecznymi, odchyłki mierzone łatą o dł. 4 m. nie powinny być większe niż 4 mm . Podłoże
powinno być wolne od zanieczyszczeń organicznych ,kurzu, błota, piasku itp. Nie może być
zaolejone (plamy należy usunąć).
Przekrój przez podbudowę:
- drenaż wewnętrzny z sączków PVC w otulinie syntetycznej i obsypce ze żwiru filtracyjnego
w rozstawie co 5m, sączek zbierający, studzienka rewizyjna, podłączenie do instalacji
deszczowej na odległość max 50m (opcjonalnie).
- grunt rodzimy zagęszczony, o Is≥1,0
- piasek grubości 12 cm
- tłuczeń - kruszywo frakcji 31,5/63 grubości 15 cm
- kliniec – kruszywo frakcji 4-31,5 grubości 8 cm
- warstwa nośna „elastyczna” ET - przepuszczalny podkład elastyczny: granulat i ze żwirem
kwarcowym gruboziarnistym z lepiszczem poliuretanowym. Grubość podkładu: 3,5 cm
- nawierzchnia poliuretanowa grubości 1,6 cm.
ET - wykonanie warstwy nośnej - „elastycznej” grubości 3,5 cm:
Składa się ona z granulatu gumowego SBR o granulacji 1-4 mm , połączonego lepiszczem
poliuretanowym, jednoskładnikowym ze żwirem kwarcowym gruboziarnistym. Układana jest
mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych (np. Planomatic).
Granulat gumowy mieszany jest z systemem poliuretanowym (PU) w mikserze, w stosunku
wagowym 100:21.
Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży
elastycznych w kolorze grafitowym, ustawianych na ławie z betonu C12/15 z oporem. Na
powierzchni boiska należy wyprofilować spadek o wartości max 1,0%.
STRONA 16
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Podbudowa z kruszywa łamanego o frakcji 4-31mm oraz warstwy piasku, jak przy
konstrukcji podbudowy bieżni.
Podbudowa pod nawierzchnię pod boiska wielofunkcyjne typu 2S (8+8):
- 12 cm piasek – warstwa rozsączająca
- 15 cm tłuczeń – kruszywo frakcji 31/63
- 8 cm kliniec – kruszywo frakcji 4/31
- 3,5 cm warstwa elastyczna „ET”
- SBR gr. 8mm;
- EPDM gr. 8mm;
Kolorystyka nawierzchni to:
• boisko do piłki ręcznej – kolor ceglasty
• boisko do siatkówki – kolor ceglasty/zielony
• boisko do koszykówki – kolor ceglasty
Po utwardzeniu systemu namalować linie odpowiednią farbą poliuretanową zgodnie
z projektem:
• boisko do piłki ręcznej - linie białe
• boisko do siatkówki - linie białe
• boisko do koszykówki - linie żółte
Woda z nawierzchni odprowadzona będzie poprzez odpowiednie ukształtowanie terenu,
zastosowanie spadków 0,5%, które zbędną ilość odpadów będą kierować na powierzchnie
trawiaste.
UWAGA!!
Wokół boisk projektuje się nawierzchnie elastyczną poliuretanowo-gumową w innym kolorze
niż boiska i bieżnia na zasadach opisanych powyżej.
NAWIERZCHNIA BOISKA DO PIŁKI PLAŻOWEJ
Boisko piłkarskie do siatkówki plażowej o nawierzchni piaszczystej składa się zasadniczo
z trzech warstw: piasku kwarcowego, geowłókniny, podbudowy z kruszywa łamanego. Teren
do gry musi być przygotowany na zniwelowanym piasku, o możliwie płaskiej i jednorodnej
nawierzchni, pozbawionym kamieni i innych przedmiotów mogących spowodować kontuzje
zawodników.
Warstwy (rys. N1).:
- warstwa piasku kwarcowego lub rzecznego o uziarnieniu 0,2/2mm - gr. 30 cm,
- geowłókniny separująca z wkładem polipropylenowym, gramatura min. 150g/m2;
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie o uziarnieniu 0/31,5 mm gr. 20 cm, SE ≥ 35;
STRONA 17
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
- warstwa drenażowa – piasek gr. 15 cm,
- grunt rodzimy zagęszczony Is ≥ 1,0.
NAWIERZCHNIA PIASKOWNICY DO SKUKU W DAL
Piaskownica do skoku w dal o nawierzchni piaszczystej składa się zasadniczo z trzech
warstw: piasku kwarcowego, geowłókniny, podbudowy z kruszywa łamanego.
Warstwy (rys. N1).:
- warstwa piasku kwarcowego lub rzecznego o uziarnieniu 0,2/2mm - gr. 30 cm,
- geowłókniny separująca z wkładem polipropylenowym, gramatura min. 150g/m2;
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie o uziarnieniu 0/31,5 mm gr. 20 cm, SE ≥ 35;
- warstwa drenażowa – piasek gr. 15 cm,
- grunt rodzimy zagęszczony Is ≥ 1,0.
8.
WYPOSAŻENIE
Urządzenia sportowe muszą spełniać normy bezpieczeństwa i charakteryzować się
wysokim
standardem
wykonania.
Wszystkie
urządzenia
powinny
posiadać
atest
dopuszczający do stosowania na boisku i być dostosowane do wymagań znaku
bezpieczeństwa „B”. Urządzenia powinny charakteryzować się wysoką odpornością na
uszkodzenia mechaniczne oraz wysoką odpornością na wpływ warunków atmosferycznych.
Montaż należy wykonać zgodnie ze wskazówkami producenta oraz zgodnie z zasadami
sztuki budowlanej przez kompetentnych, posiadających doświadczenie wykonawców.
Poszczególne elementy wyposażenia boisk przedstawiono poniżej.
8.1. Wyposażenie boiska do gry w koszykówkę
Stojaki do koszykówki – 4 kpl
Słupy - 4szt.
•
Wysięg 160cm;
•
Kwadratowy profil stalowy 100x100x3 mm, cynkowany ogniowo;
•
Przeznaczony do montowania w tulei;
•
Możliwość zawieszenia różnego rodzajów tablic (pleksi, epoksydowe, stalowe kratownicowe) i obręczy do koszykówki;
•
Z mechanizmem regulacji wysokości tablicy;
•
Zgodny z normą PN-EN 1270:2006;
•
Certyfikat bezpieczeństwa wystawiony przez Instytut Nadzoru Technicznego.
Tablice do koszykówki - 4szt.
•
Wymiary: 105x180cm;
STRONA 18
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
•
Laminowane z żywic epoksydowych.
Obręcze – 4 szt:
•
Obręcz do kosza uchylna wykonana z pręta stalowego ocynkowanego;
•
Malowana proszkowo na kolor pomarańczowy.
•
Przystosowana do mocowania siatki turniejowej lub łańcuchowej.
Siatki do obręczy turniejow – 4 szt
•
Siatka z 12 zaczepami;
•
Polipropylen bezwęzłowy;
•
Grubość sznurka - 5mm;
•
Kolor biały.
Tuleje do montażu stojaka do koszykówki – 4 szt.
•
wykonane z profilu stalowego 110x110x3 mm,
•
ocynkowane ogniowo,
•
o długości 60cm,
Patrz rys. MA1 w części rysunkowej.
8.2. Wyposażenie boiska do gry w siatkówkę i piłkę plażową
Słupki – 2 kpl. (4 szt):
•
Wysokość słupka - ok. 2,85m;
•
Wykonane z profili aluminiowych fi 76 mm,
•
Mocowane w tulejach;
•
Malowane proszkowo - kolor biały;
•
Komplet składa się z dwóch słupków, jeden z napinaczem śrubowym siatki, drugi
z elementami zaczepowymi siatki;
•
Bezstopniowa regulacja zawieszenia siatki w zakresie 1,07-2,43 m umożliwia
wykorzystanie ich do gry w siatkówkę, tenisa oraz badmintona;
•
Zgodność z przepisami PZPS oraz normą PN-EN 1271:2006 p.4
•
Certyfikat bezpieczeństwa wydany przez Instytut Sportu.
Tuleje – 4 szt:
•
Tuleja do słupków aluminiowych;
•
Wymiary – wys. 35 cm;
•
Wykonane z aluminium lub ze stali ocynkowanej ogniowo;
•
W komplecie znajduje się dekielek do tulei;
Siatka – 2 szt
•
Wymiar siatki 9,5 x 1m;
STRONA 19
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
•
Długość linki 11,70m;
•
Oczko 10x10cm;
•
Polipropylen bezwęzłowy;
•
Grubość splotu 3 mm;
•
Linki naciągowe górna - stalowa, dolna - polipropylenowa;
•
Taśma górna biała, 50 mm,
Patrz rys. MA2 w części rysunkowej.
8.3. Wyposażenie boiska do piłki ręcznej
Bramki aluminiowe 3 x 2 m – 2 szt.
•
Wymiary bramki: 3,0x2,0m, głębokość 80/100cm (góra/dół)
•
Kwadratowy profil aluminiowy 80x80;
•
Słupki bramki montowane w tulejach;
•
Mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego;
•
Pałąki podtrzymujące siatkę montowane na stałe;
•
Kolor : szaro-czerwony;
•
Zgodność z przepisami do gry w piłkę ręczną, oraz normą PN-EN 749-2006;
•
Certyfikat bezpieczeństwa wydany przez Instytut Sportu.
Tuleje – 4 szt
•
Tuleja do bramek aluminiowych
•
Wymiary – wys. 50 cm;
•
Wykonanwe z aluminium lub stali ocynkowanej ogniowo
•
W komplecie znajdują się dekielki do tulei;
Siatka – 2 kpl.
•
Wymiar siatki 210x310 cm, głębokość 50 cm(góra i dół);
•
Oczko 10x10cm;
•
Polipropylen bezwęzłowy;
•
Grubość splotu 4 mm;
Patrz rys. MA3 w części rysunkowej.
8.4. Wyposażenie boiska do piłki nożnej
Branka aluminiowa 5 x 2 m – 2 szt
•
Wymiary bramki: 5,0x2,0m, głębokość 100/120cm (góra/dół)
•
Owalny profil aluminiowy 120x100x2;
•
Słupki bramki montowane w tulejach;
•
Mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego;
•
Pałąki podtrzymujące siatkę montowane na stałe;
STRONA 20
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Tuleje – 4 szt
•
Tuleja do bramek aluminiowych
•
Wymiary - wys: 50 cm;
•
Wykonane z aluminium lub stali ocynkowanej ogniowo
•
W komplecie znajdują się dekielki do tulei;
•
Siatka- 2 kpl.
•
Wymiar siatki 210x510 cm;
•
Oczko 10x10cm;
•
Polipropylen bezwęzłowy;
•
Grubość splotu 4 mm;
Patrz rys. MA6 w części rysunkowej.
8.5. Wyposażenie boiska do gry w tenisa
Słupki – 2 szt
•
Wysokość słupków – ok. 1,42m;
•
Wykonane ze stopu aluminium o profilu owalnym 120x100mm;
•
Mocowane w tulejach;
•
Kształt profilu umożliwia schowanie wewnątrz elementów napinających siatkę,
•
Malowane proszkowo - kolor biały;
•
Osłona słupków wykonana z pianki poliuretanowej o podwyższonej twardości pokrytej
syntetycznym materiałem skóropodobnych;
•
Komplet składa się z dwóch słupków, jeden z napinaczem śrubowym siatki, drugi z
elementami zaczepowymi siatki;
•
Zgodność z normą PN-EN 1510:2006 p.4;
•
Certyfikat bezpieczeństwa wydany przez Instytut Sportu.
Tuleje – 2 szt
•
Tuleja do słupków aluminiowych;
•
Wymiary - wys: 35 cm;
•
Wykonane z aluminium;
Siatka – 1 szt.
•
Wymiar siatki 12,80 x 1,05m;
•
Długość linki 13,40m
•
Oczko 40mmx40mm;
•
Polietylen
•
Grubość splotu 2 mm;
•
Kolor: czarny;
STRONA 21
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Patrz rys. MA7 w części rysunkowej.
8.6. Piaskownica do skoku w dal
•
Szerokość 525cm;
•
Długość 900cm;
•
Wokół piaskownicy palisada elastyczna Flexi-Step 25cm;
•
Palisada mocowana na metalowych rurkach (szczegół T – rys. N3);
•
Od strony bieżni korytko odwodnieniowe z przykryciem z tworzywa sztucznego
systemu np. ACO Sport (szczegół S – rys. N3);
•
Belka do skoku w dal.
Patrz rys. MA5 w części rysunkowej.
8.7. Piłkochwyty
W miejscach wskazanych w projekcie zaprojektowano piłkochwyty o wysokości 4m.
Piłkochwyt wykonany jest z rur o średnicy Ø80mm, gr. 4mm ocynkowanych ogniowo i
następnie powleczonych poliestrem w kolorze zielonym, montowanych w monolitycznym
fundamencie o wymiarach 50x50x120cm z betonu C20/25. Każdy słupek zwieńczony jest
kapturkiem z mrozoodpornego tworzywa sztucznego. Rozstaw słupków 4,20m.
Piłkochwyty z siatki ochronnej bezwęzłowej z polipropylenu o oczkach 10x10cm oraz
przekroju 4mm w kolorze zielonym.
Długości piłko chwytów są następujące:
− L=16,80m – od strony zachodniej boiska do piłki nożnej;
− L=16,80m – od strony wschodniej boiska do piłki nożnej;
− L=21,00m – od strony zachodniej boiska do piłki ręcznej;
− L=21,00m – od strony wschodniej boiska do piłki ręcznej;
− L=21,00m – od strony północno-wschodniej boiska do piłki siatkowej;
− L=8,40m – od strony północno-wschodniej boiska do piłki plażowej;
Patrz rys. MA4 w części rysunkowej.
STRONA 22
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
STRONA 23
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
CZĘŚĆ OPISOWA
1. Zakres robót dla całego zamierzenia budowlanego
• Wykonanie boisk sportowych;
• Montaż urządzeń wyposażenia boisk sportowych;
2. Wykaz istniejących obiektów budowlanych
•
Szkoła Podstawowa nr 11 w Puławach;
•
Przedszkole Miejskie nr 3 w Puławach;
3. Elementy
zagospodarowania
bezpieczeństwa
terenu,
które
mogą
stwarzać
zagrożenie
i zdrowia ludzi
Żaden z elementów zagospodarowania terenu przy normalnym użytkowaniu nie
stanowi zagrożenia dla bezpieczeństwa i zdrowia ludzi.
4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych,
ich skala i rodzaj oraz miejsce i czas ich wystąpienia
•
roboty związane z wykopami pod podbudowy boisk sportowych;
5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych
Przed przystąpieniem do robót wg p.4 pracowników należy przeszkolić zgodnie
z obowiązującymi przepisami, zwłaszcza BHP, Sanepid i P-poż.
Wykonawca powinien zwrócić szczególną uwagę na konieczność zastosowania
środków ochrony osobistej zabezpieczających pracownika. Wszystkie prace należy
prowadzić zgodnie z obowiązującymi przepisami z zakresu bezpieczeństwa i higieny
pracy.
Uwaga:
W trakcie realizacji projektu należy stosować materiały i wyroby posiadające
obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. Wszelkie
roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną. Warstwy
podbudowy należy zagęścić do parametrów optymalnych dla danego kruszywa.
Kruszywa przeznaczone na podbudowę powinny spełniać parametry gruntów
niewysadzinowych zgodnie z normą PN-S-02205:1998 (tabela 3).
6. Środki
techniczne
i
organizacyjne,
zapobiegające
niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego
zagrożenia zdrowia lub w ich sąsiedztwie
STRONA 24
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
Wszystkie roboty opisane w p.4 należy wykonywać zgodnie z obowiązującymi
przepisami, zwłaszcza BHP, Sanepid i P-poż. W szczególności należy:
•
wykonać zabezpieczenia miejsca wykonywania robót przed dostępem osób
postronnych;
•
wykonać zabezpieczenia wykopów poprzez ogrodzenie lub wydzielenie barierkami lub
taśmą ostrzegawczą;
7. Wnioski
W związku z faktem, iż w trakcie robót nie wystąpią okoliczności wymienione w §6
rozporządzenia
ministra
infrastruktury
w
sprawie
informacji
dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
(Dz. U. Nr 120, poz. 1126) należy odstąpić od opracowania planu BIOZ.
8. UWAGI
- Przed przystąpieniem do robót ziemnych i instalacyjnych należy określić miejsca kolizji
i zbliżeń.
- Roboty ziemne wykonać w wykopie liniowym wąsko przestrzennym 0,8- 1,0 m, ręcznie lub
mechanicznie.
- Na skrzyżowaniach z uzbrojeniem roboty wykonywać pod nadzorem użytkownika uzbrojenia
podziemnego.
- Nawierzchnię na odcinku prowadzonych robót przywrócić do stanu pierwotnego.
- W przypadku konieczności demontażu istniejących ogrodzeń wykonawca winien dokonać
rozbiórki, a po wybudowaniu robót dokonać odbudowy ogrodzenia.
- Wykopy prowadzone w rejonie dróg należy zabezpieczyć przez ustawienie odpowiednich
barier, pomostów umożliwiających komunikację oraz oświetlenia.
- Roboty wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano –
montażowych cz. II - Instalacje sanitarne i przemysłowe – wydanie Ministerstwa Gospodarki
Przestrzennej i Budownictwa oraz zgodnie z instrukcją wykonania sieci z rur PVC i PE
wydaną przez wytwórcę rur.
Zagospodarowanie placu budowy
•
Należy wykonać ogrodzenie placu budowy w zakresie niezbędnym dla zabezpieczenia
urządzeń, sprzętu przed wstępem osób nie powołanych, w trakcie prowadzonych
robót, ogrodzenie parawanowe o wysokości min. 1,5m;
•
Wyznaczyć stałe miejsca przejazdu dla sprzętu, z zabezpieczeniem zewnętrznych
urządzeń i tras komunikacyjnych przed dewastacją;
•
Wyznaczyć miejsca składowania materiałów na terenie o wyrównanym poziomie
STRONA 25
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
zgodnie z instrukcją producenta;
•
Roboty związane z obsługą i naprawą urządzeń elektrycznych, winne być
zabezpieczone przed dostępem osób trzecich;
•
Potrzeby sanitarne, higieniczne i socjalne zabezpieczyć w przyległym obiekcie
zasadniczym;
Roboty ziemne
•
W przypadku odkrycia w trakcie robót ziemnych nie zaznaczonych na mapie
przewodów i instalacji, należy przerwać roboty do czasu ustalenia ich pochodzenia;
•
O znalezieniu niewypałów lub szczątków ludzkich należy powiadomić policję;
•
Przy wykonywaniu wykopów o głębokości powyżej 1,0m odpowiednio do kategorii
gruntu należy stosować rozparcia i poręcze ostrzegawcze;
•
Każdorazowe rozpoczęcie robót w wykopie musi być poprzedzone kontrolą stanu
skarp i zabezpieczeń;
•
W odległości do 40cm od trasy instalacji podziemnych, wykopy należy wykonywać
ręcznie narzędziami o trzonkach drewnianych;
Roboty montażowe
•
Narzędziami i sprzętem atestowanym;
•
Spawanym technicznie;
•
Pracownicy powinni posiadać aktualne przeszkolenia z bhp, obejmujące zakres
wykonywanych robót;
•
Pracownicy winni posiadać aktualne świadectwa kwalifikowane;
•
Do wykonywanych robót używać materiałów atestowanych;
Ochrona osobista pracowników
•
Sprzęt ochrony osobistej pracowników powinien posiadać atesty oraz instrukcje
konserwacji i użytkownika;
•
Pracownicy winni posiadać zabezpieczenia osobiste w zależności od potrzeb
i wykonywanych robót;
•
Pracownicy winni stosować ubiory robocze i ochronne w zależności od potrzeb
i wykonywanych robót;
•
Przy odległości nie większej niż 500m od punktu pierwszej pomocy, na placu budowy
winna znajdować się przenośna apteczka;
•
Na budowie powinien znajdować się dostępny dla wszystkich aparat telefoniczny
z wykazem telefonów alarmowych policji, pogotowia ratunkowego i straży pożarnej.
STRONA 26
