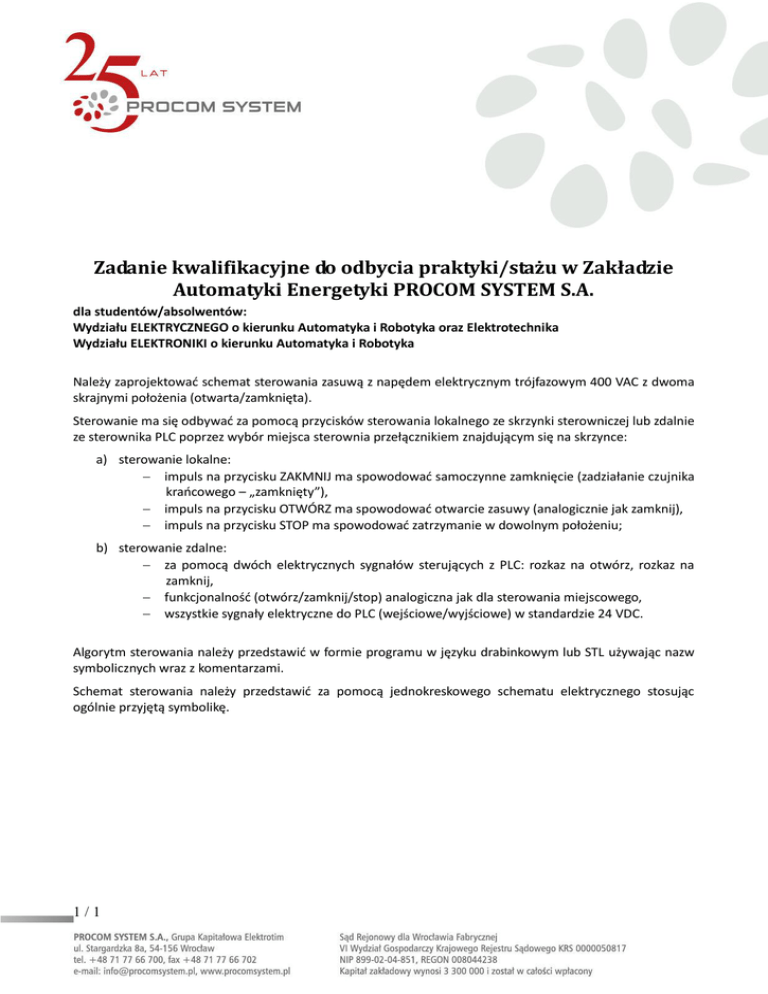

Zadanie kwalifikacyjne do odbycia praktyki/stażu w Zakładzie
Automatyki Energetyki PROCOM SYSTEM S.A.
dla studentów/absolwentów:
Wydziału ELEKTRYCZNEGO o kierunku Automatyka i Robotyka oraz Elektrotechnika
Wydziału ELEKTRONIKI o kierunku Automatyka i Robotyka
Należy zaprojektować schemat sterowania zasuwą z napędem elektrycznym trójfazowym 400 VAC z dwoma
skrajnymi położenia (otwarta/zamknięta).
Sterowanie ma się odbywać za pomocą przycisków sterowania lokalnego ze skrzynki sterowniczej lub zdalnie
ze sterownika PLC poprzez wybór miejsca sterownia przełącznikiem znajdującym się na skrzynce:
a) sterowanie lokalne:
 impuls na przycisku ZAKMNIJ ma spowodować samoczynne zamknięcie (zadziałanie czujnika
krańcowego – „zamknięty”),
 impuls na przycisku OTWÓRZ ma spowodować otwarcie zasuwy (analogicznie jak zamknij),
 impuls na przycisku STOP ma spowodować zatrzymanie w dowolnym położeniu;
b) sterowanie zdalne:
 za pomocą dwóch elektrycznych sygnałów sterujących z PLC: rozkaz na otwórz, rozkaz na
zamknij,
 funkcjonalność (otwórz/zamknij/stop) analogiczna jak dla sterowania miejscowego,
 wszystkie sygnały elektryczne do PLC (wejściowe/wyjściowe) w standardzie 24 VDC.
Algorytm sterowania należy przedstawić w formie programu w języku drabinkowym lub STL używając nazw
symbolicznych wraz z komentarzami.
Schemat sterowania należy przedstawić za pomocą jednokreskowego schematu elektrycznego stosując
ogólnie przyjętą symbolikę.
