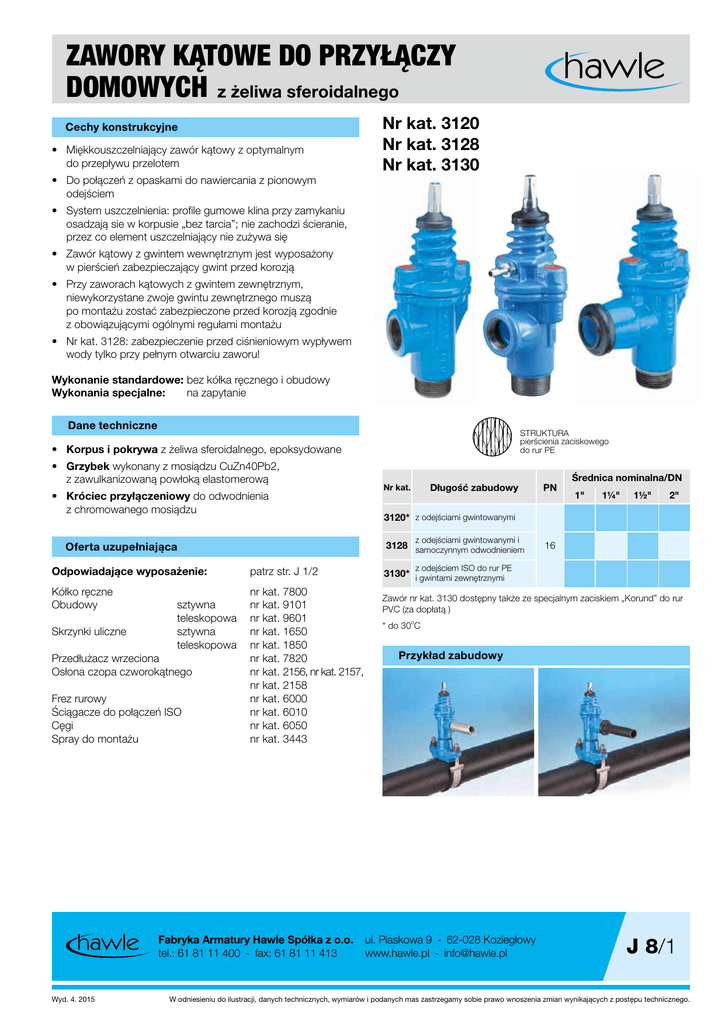

zawory kątowe do przyłączy domowych

ZAWORY KĄTOWE DO PRZYŁĄCZY
DOMOWYCH z żeliwa sferoidalnego
Nr kat. 3120
Nr kat. 3128
Nr kat. 3130
Cechy konstrukcyjne
• Miękkouszczelniający zawór kątowy z optymalnym
do przepływu przelotem
• Do połączeń z opaskami do nawiercania z pionowym odejściem
• System uszczelnienia: profile gumowe klina przy zamykaniu osadzają sie w korpusie „bez tarcia”; nie zachodzi ścieranie, przez co element uszczelniający nie zużywa się
• Zawór kątowy z gwintem wewnętrznym jest wyposażony
w pierścień zabezpieczający gwint przed korozją
• Przy zaworach kątowych z gwintem zewnętrznym, niewykorzystane zwoje gwintu zewnętrznego muszą
po montażu zostać zabezpieczone przed korozją zgodnie
z obowiązującymi ogólnymi regułami montażu
• Nr kat. 3128: zabezpieczenie przed ciśnieniowym wypływem wody tylko przy pełnym otwarciu zaworu!
Wykonanie standardowe:bez kółka ręcznego i obudowy
Wykonania specjalne:
na zapytanie
Dane techniczne
Struktura
pierścienia zaciskowego
do rur PE
• Korpus i pokrywa z żeliwa sferoidalnego, epoksydowane
• Grzybek wykonany z mosiądzu CuZn40Pb2,
z zawulkanizowaną powłoką elastomerową
• Króciec przyłączeniowy do odwodnienia
z chromowanego mosiądzu
z odejściami gwintowanymi i
Odpowiadające wyposażenie:
patrz str. J 1/2
Kółko ręczne
Obudowy
sztywna
teleskopowa Skrzynki uliczne
sztywna
teleskopowa
Przedłużacz wrzeciona
Osłona czopa czworokątnego
Frez rurowy
Ściągacze do połączeń ISO
Cęgi
Spray do montażu
nr kat. 7800 nr kat. 9101
nr kat. 9601
nr kat. 1650
nr kat. 1850
nr kat. 7820
nr kat. 2156, nr kat. 2157,
nr kat. 2158
nr kat. 6000
nr kat. 6010
nr kat. 6050
nr kat. 3443
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
PN
Średnica nominalna/DN
1"
1¼"
1½"
2"
3120* z odejściami gwintowanymi
3128 samoczynnym odwodnieniem
Oferta uzupełniająca
Wyd. 4. 2015
Długość zabudowy
Nr kat.
16
z odejściem ISO do rur PE
3130* i gwintami zewnętrznymi
Zawór nr kat. 3130 dostępny także ze specjalnym zaciskiem „Korund” do rur
PVC (za dopłatą )
* do 30oC
Przykład zabudowy
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
J 8/1
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
ZAWORY KĄTOWE DO PRZYŁĄCZY
DOMOWYCH z żeliwa sferoidalnego
Zawór kątowy do przyłącza domowego
Ø d1
a
z odejściem gwintowanym
c
Nr kat. 3120
DN
DN 1
EN ISO 228 EN 10226-1
Wrzeciono
L1
H
H1
1"
1¼"
47
93
227
159
1¼"
2"
55
108
271
191
1½"
2"
56
109
280
193
2"
2"
60
113
289
196
H
H1
DN
Zawór
L
a
Masa
kg
Ø d1
c
2,34
10,3
20
3,60
16
3,90
4,40
DN1
L
L1
Ø d1
a
c
Zawór kątowy do przyłącza domowego
z odejściem gwintowanym i samoczynnym
odwodnieniem
H1
Bezwzględnie przestrzegać kierunku zabudowy (strzałka na korpusie)
- zabezpieczenie przed ciśnieniowym wypływem wody tylko przy pełnym otwarciu
- otwierać aż do odczuwalnego oporu!
Brak zabezpieczenia otworu spustowego przed wysokim poziomem wody gruntowej.
Odwadnianie strony odbiorcy tylko w pozycji całkowicie zamkniętej.
DN
H
Nr kat. 3128
DN
ISO 228
DN 1
EN 10226-1
L
Zawór
Wrzeciono
L1
H
H1
242
170
1"
1¼"
47
93
1¼"
2"
55
108
1½"
2"
56
109
2"
2"
60
113
292
205
a
c
Ø d1
Masa
kg
2,34
10,3
20
16
3,60
DN1
3,90
L
4,40
L1
Ø d1
c
a
H
H1
Zawór kątowy do przyłącza domowego
z odejściem ISO do rur PE
Nr kat. 3130
DN
DN
t
DN1
Rura
DN 1
Ø
mm EN 10226-1
Zawór
Wrzeciono
t
L
L1
H
H1
1"
32
1¼"
63
86
132
231
159
1¼"
40
2"
77
106
159
273
191
1½"
50
2"
91
120
173
283
193
2"
63
2"
103
135
188
289
196
a
c
Ø d1
Masa
kg
2,50
10,3
20
16
3,90
4,23
5,30
L
L1
J 8/2
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
Wyd. 4. 2015
Zasuwy do przyłączy domowych
przegląd
Cechy konstrukcyjne
Zasuwy z żeliwa sferoidalnego
• Klin z nawulkanizowaną powłoką elastomerową z gładkim
i wolnym przelotem
• Zasuwa kołnierzowa
• Zasuwa ze złączem ISO
• Zasuwa z przyłączem gwintowanym
• Zasuwa do zgrzewania
• Zawór kątowy
• Zawór do przyłączy domowych z odwodnieniem
• 2 uszczelki typu O-ring osadzone w tulei z mosiądzu
• Łożysko wrzeciona z mosiądzu
• Przyłącze śrubowe do obudów
• 100% przydatność do zabudowy w ziemi
• Przy nasadkach odcinających, niewykorzystane zwoje gwintu zewnętrznego muszą po montażu zostać zabezpieczone przed korozją zgodnie z obowiązującymi ogólnymi regułami montażu
Dane techniczne
4
11
5
7
6
8
2
10
9
3
, 2Korpus (1), pokrywa (2) z żeliwa sferoidalnego EN-GJS-400-18, 1
zgodnie z EN 1563, zabezpieczone zewnątrz i wewnątrz
antykorozyjnie (epoksydowane) wg wytycznych GSK (patrz str. 4)
3 Klin z mosiądzu CuZn40Pb2, powłoka na klinie - elastomer
4 Wrzeciono ze stali nierdzewnej 1.4162 z walcowaną i polerowaną dogniataniem powierzchnią uszczelniającą
5 Łożysko wrzeciona (tuleja do uszczelek typu O-ring) z mosiądzu
6 Uszczelka typu O-ring z elastomeru
7 Uszczelka zwrotna z elastomeru
8 Pierścień zabezpieczający ze stali nierdzewnej
9 Uszczelka pokrywy z elastomeru
10 Śruby z łbem walcowym o gnieździe sześciokątnym
wpuszczone i dzięki masie zalewowej oraz płaskiej uszczelce pokrywy całkowicie chronione przed korozją
11 Pierścień zabezpieczający przed zanieczyszczeniem z elastomeru
Cechy konstrukcyjne
Zasuwy z żywicy POM
• Klin z nawulkanizowaną powłoką elastomerową z gładkim
i wolnym przelotem
• Zasuwa ze złączem ISO
• Zasuwa Hawle-Fit
• Zasuwa z przyłączem gwintowanym
• Zasuwa do zgrzewania
• Zawór kątowy
• 2 uszczelki typu O-ring osadzone w tulei z mosiądzu
• Pokrywa połączona z korpusem w procesie zgrzewania rotacyjnego
• Zabezpieczenie przed przeciążeniem
• Przyłącze śrubowe do obudów
• 100% przydatność do zabudowy w ziemi
1
3
8
5
5
7
4
6
2
Dane techniczne
1 Korpus z żywicy POM
2 Klin z mosiądzu CuZN40Pb2 powłoka na klinie - elastomer
3 Wrzeciono ze stali nierdzewnej z walcowaną i polerowaną dogniataniem powierzchnią uszczelniającą
4 Łożysko wrzeciona z mosiądzu
5 Uszczelka typu O-ring z elastomeru
6 Uszczelka zwrotna z elastomeru
7 Zabezpieczenie przed przeciążeniem ze stali nierdzewnej
8 Pierścień zabezpieczający przed zanieczyszczeniem
z elastomeru
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2015
1
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
J 2/1
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
