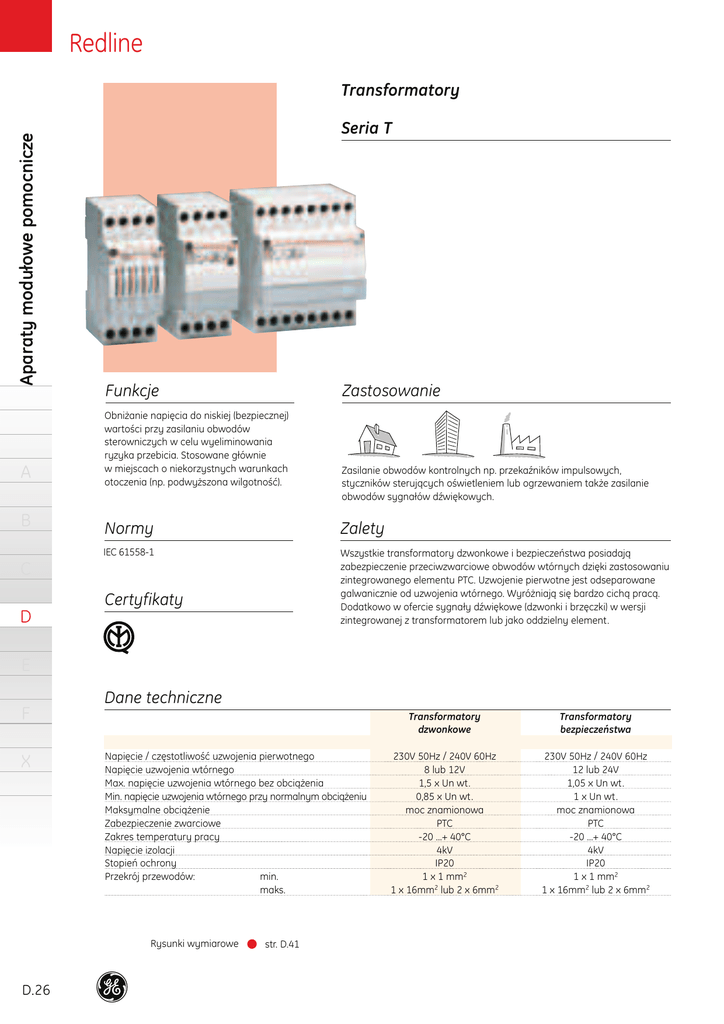

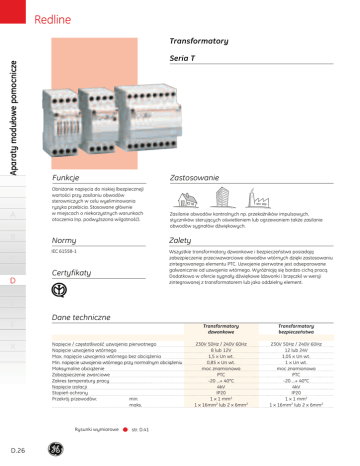

Seria T
Funkcje
Zastosowanie
Obniżanie napięcia do niskiej (bezpiecznej)
wartości przy zasilaniu obwodów
sterowniczych w celu wyeliminowania
ryzyka przebicia. Stosowane głównie
w miejscach o niekorzystnych warunkach
otoczenia (np. podwyższona wilgotność).
Normy
Zalety
IEC 61558-1
Wszystkie transformatory dzwonkowe i bezpieczeństwa posiadają
zabezpieczenie przeciwzwarciowe obwodów wtórnych dzięki zastosowaniu
zintegrowanego elementu PTC. Uzwojenie pierwotne jest odseparowane
galwanicznie od uzwojenia wtórnego. Wyróżniają się bardzo cichą pracą.
Dodatkowo w ofercie sygnały dźwiękowe (dzwonki i brzęczki) w wersji
zintegrowanej z transformatorem lub jako oddzielny element.
C
D
Zasilanie obwodów kontrolnych np. przekaźników impulsowych,
styczników sterujących oświetleniem lub ogrzewaniem także zasilanie
obwodów sygnałów dźwiękowych.
Certyfikaty
E
F
X
Dane techniczne
Napięcie / częstotliwość uzwojenia pierwotnego
Napięcie uzwojenia wtórnego
Max. napięcie uzwojenia wtórnego bez obciążenia
Min. napięcie uzwojenia wtórnego przy normalnym obciążeniu
Maksymalne obciążenie
Zabezpieczenie zwarciowe
Zakres temperatury pracy
Napięcie izolacji
Stopień ochrony
Przekrój przewodów:
min.
maks.
Rysunki wymiarowe
D.26
str. D.41
Transformatory
dzwonkowe
Transformatory
bezpieczeństwa
230V 50Hz / 240V 60Hz
8 lub 12V
1,5 x Un wt.
0,85 x Un wt.
moc znamionowa
PTC
-20 ...+ 40°C
4kV
IP20
1 x 1 mm2
1 x 16mm2 lub 2 x 6mm2
230V 50Hz / 240V 60Hz
12 lub 24V
1,05 x Un wt.
1 x Un wt.
moc znamionowa
PTC
-20 ...+ 40°C
4kV
IP20
1 x 1 mm2
1 x 16mm2 lub 2 x 6mm2
Redline
Seria T - Transformatory
TR B 5
TR B 8
TR B 10
TR B 15
TR B 16
TR B 30
5VA
8VA
10VA
15VA
16VA
30VA
Napięcie
uzwojenia
wtórnego
8 / 12V
12 / 24V
8 / 12V
8 / 12V
12 / 24V
12 / 24V
Transformator dzwonkowy
z przełącznikiem zał. / wył.
TR B 8S
8VA
8 / 12V
220..240V
2
666640
1
Transformator bezpieczeństwa
TR S 15
15VA
12 / 24V
220..240V
3
666641
1
Typ
Transformator dzwonkowy
6/12V
Moc
wyjściowa
Napięcie
uzwojenia
pierwotnego
220..240V
220..240V
220..240V
220..240V
220..240V
220..240V
Liczba
modułów
Nr kat.
Opakowanie
2
2
2
2
2
2
666638
666650
666636
666637
666651
666652
1
1
1
1
1
1
8/12V
Seria T
A
B
TR S 25
TR S 40
25VA
40VA
12 / 24V
12 / 24V
220..240V
220..240V
4
4
666642
666643
1
1
C
D
E
TR S 63
63VA
12 / 24V
220..240V
6
666644
1
F
X
Dzwonki i brzęczki
BU 230 brzęczek
BU 12 brzęczek
BE 230 dzwonek
BE 12 dzwonek
220..240V
12V
220..240V
12V
1
1
1
1
666629
666630
666632
666633
12
12
12
12
Poziom dźwięku w odległości 1m=84dB (BE 230), 80db (BU 230).
