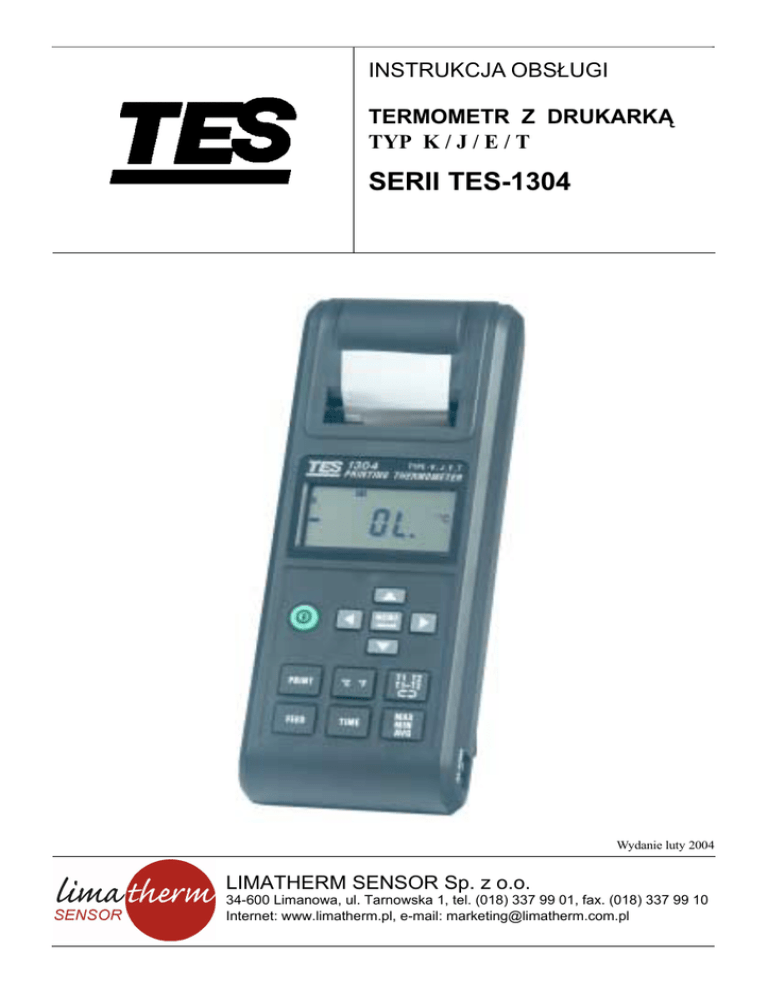

INSTRUKCJA OBS£UGI
TERMOMETR Z DRUKARK¥
TYP K / J / E / T
SERII TES-1304
Wydanie luty 2004
LIMATHERM SENSOR Sp. z o.o.
34-600 Limanowa, ul. Tarnowska 1, tel. (018) 337 99 01, fax. (018) 337 99 10
Internet: www.limatherm.pl, e-mail: [email protected]
1
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
Spis treœci
I. INFORMACJA O BEZPIECZEÑSTWIE ................................................................................. 3
Warunki otoczenia. ......................................................................................................................... 3
Konserwacja i czyszczenie. ........................................................................................................... 3
Wymogi bezpieczeñstwa. ............................................................................................................... 3
2. DANE TECHNICZNE ................................................................................................................. 3
2.1. Informacje ogólne ................................................................................................................... 3
2.2 Dane elektryczne. ..................................................................................................................... 4
3. OPIS PANELU CZO£OWEGO ................................................................................................. 5
Opis przewodu MINI DIN. ............................................................................................................ 6
4. ŒRODKI OSTRO¯NOŒCI, PRZYGOTOWANIE DO POMIARÓW ................................... 8
5. SPOSÓB OBS£UGI ..................................................................................................................... 8
Szczegó³owa kolejnoœæ pokazywanych parametrów jest nastêpuj¹ca. .......................................... 8
6. NASTAWIANIE ODSTÊPU DRUKOWANIA ........................................................................ 11
7. WYMIANA BATERII ................................................................................................................ 12
8. AKCESORIA OPCJONALNE ................................................................................................. 12
2
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
1. INFORMACJA O BEZPIECZEÑSTWIE
n
n
n
Przed uruchomieniem i obs³ug¹ miernika nale¿y przeczytaæ poni¿sze informacje.
Korzystaæ z miernika tylko w sposób opisany w instrukcji obs³ugi, w przeciwnym razie nie zapewnia siê bezpiecznych warunków pracy.
Szczególn¹ ostro¿noœæ zaleca siê przy pracy z napiêciami powy¿ej 60V DC lub 30V wartoœci
skutecznej AC. Takie napiêcia stwarzaj¹ ryzyko pora¿enia.
Warunki otoczenia.
n
n
n
WysokoϾ do 2000 m.
Wilgotnoœæ wzglêdna, maksymalnie 90%.
Temperatura pracy 0 ÷ 50°C.
Konserwacja i czyszczenie.
n
n
Naprawy i obs³ugê nie przedstawione w niniejszej instrukcji mo¿e przeprowadzaæ tylko wykwalifikowany personel.
Okresowo przetrzeæ obudowê such¹ œciereczk¹. Nie stosowaæ do tego celu œrodków œciernych,
ani rozpuszczalników.
Wymogi bezpieczeñstwa.
Miernik jest ca³kowicie chroniony przez podwójn¹ izolacjê lub izolacjê wzmocnion¹. Przy
naprawach u¿ywaæ tylko wyspecyfikowanych czêœci zamiennych.
Miernik jest oznaczony znakiem CE- oznacza to, ¿e spe³nia wymagania dotycz¹ce kompatybilnoœci elektromagnetycznej [EMC].
2. DANE TECHNICZNE
2.1. Informacje ogólne
Wyœwietlacz: 4 1/2, ciek³okrystaliczny (LCD).
Sygnalizator LCD:
T 1 -T 2
T2
T1
Rys. 1.
T1-T2, T2, T1
MAX, MIN, AVG
KJET
HI ALARM
LO ALARM
BT
– Wskazanie, który kana³ dzia³a.
– Odczyt zmierzonej wartoœci maksymalnej, minimalnej lub œredniej.
– Termoelement typu K, J, E, T.
– Przekroczenie temperatury maksymalnej zakresu.
– Poni¿ej/równo z temperatur¹ minimaln¹ zakresu.
– Symbol zbyt niskiego napiêcia baterii.
– Ujemna biegunowoœæ; (bez sygnalizacji dla biegunowoœci dodatniej).
0C, 0F – Jednostki Celsjusza lub Fahrenheita.
3
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
– Symbol dzia³ania drukarki.
,
TIME
INTV
h:m
m:s
m-d
YY
– Odstêp drukowania - symbol pocz¹tku / symbol zatrzymania.
– Czas kalendarzowy
– Symbol odstêpu drukowania.
– Symbol godzina : minuta
– Symbol minuty : sekundy
– Symbol miesi¹c-dzieñ kalendarza
– Symbol rok kalendarza
– Siedem segmentów dla cyfry dziesiêtnej
Sygnalizacja przekroczenia zakresu – na wyœwietlaczu pojawia siê
lub
– BT pojawia siê, gdy napiêcie baterii spada poni¿ej napiêcia pracy.
– oko³o 1 raz na sekundê.
– 6 szt. baterii alkalicznych 1,5V typu AAA lub zasilacz 9V DC minimum 500 mA.
¯ywotnoœæ baterii (typowa) – oko³o 30 godzin (interwa³ drukowania = 60 min., bez sygnalizacji
dŸwiêkowej).
70 godzin (bez drukowania i sygnalizacji dŸwiêkowej).
Ochrona wejœcia
– 60V DC / 24V wartoœci skutecznej AC.
Temp. i wilgotnoϾ pracy
– 0 ÷ 50°C, poni¿ej 90% wilgotnoœci wzglêdnej.
Temp. i wilgotnoœæ przechowywania – 10 ÷ 60°C, poni¿ej 70% wilgotnoœci wzglêdnej.
Wymiar (d³.×szerokoœæ×wysokoœæ) – 193×74×37 mm.
Ciê¿ar
– oko³o 365 g wraz z bateriami i papierem termicznym.
Akcesoria – Futera³ do przenoszenia, instrukcja obs³ugi, baterie, 1 rolka papieru termicznego, przewód alarmu (OVER/UNDER) MINI DIN, sonda typu K.
Drukarka – termiczna, o 16 znakach na liniê, u¿ywaj¹ca papieru termicznego o szerokoœci 38mm.
Sta³e drukowanie – naciskaæ polecenie drukowania w czasie druku dwu kolejnych linii.
Przedzia³ czasowy drukowania – w zakresie od 00:00:03 do 23:59:59, zgodnie z zadanym odstêpem
drukowania. Ci¹g³e drukowanie mo¿na uruchomiæ na dwa sposoby, a zatrzymaæ trzema sposobami.
Sygnalizacja s³abej baterii
Czêstoœæ próbkowania
Wymagane zasilanie
2.2. Dane elektryczne.
Kalibracja dla 23°C ±5°C i poni¿ej 80% wilgotnoœci wzglêdnej.
Dok³adnoœæ:
Typ K: ±(0,01% wartoœci zmierzonej + 0,5°C) (0°C ÷ 982°C)
±(0,05% wartoœci zmierzonej + 0,5°C) (982°C ÷ 1333°C)
Typ J: ±(0,01% wartoœci zmierzonej + 0,5°C) (0°C ÷ 760°C)
Typ E: ±(0,01% wartoœci zmierzonej + 0,5°C) (0°C ÷ 703°C)
Typ T: ±(0,01% wartoœci zmierzonej + 0,5°C) (0°C ÷ 400°C)
Typ K/J/E/T: ±(0,5 % wartoœci zmierzonej + 0,7°C) (-200°C ÷ 0°C)
Rozdzielczoœæ: 0,1°C.
Zakres pomiarów: Typ K: -200°C ÷ 1333°C
Typ J: -200°C ÷ 760°C
Typ E: -200°C ÷ 703°C
Typ T: -200°C ÷ 400°C
4
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
3. OPIS PANELU CZO£OWEGO
17
16
1304
TYPE - K. J. E. T
PRINTING THERMOMETR
T1-T2 T2 T1
1
MAX MIN AVG RECORD
KJET HI ALARM
LO ALARM
%RH
8 8
8888
BT
0
0
C
F
18
TIME INTV h:m m:s m-dYY
2
MENU
3
4
PRINT
FEED
°C °F
T1 T2
T1-T2
TIME
MAX
MIN
AVG
15
14
13
12
11
10
RANGE:
TYPE - K -200.0 to 1333.0°C
-328.0 to 2431.0°F
TYPE - J -200.0 to 760.0°C
-328.0 to 1400.0°F
TYPE - E -200.0 to 703.0°C
-328.0 to 1297.0°F
TYPE - T -200.0 to 400.0°C
-328.0 to 752.0°F
BATTERY:
SIZE AAA
1.5V
X
6
9
5
6
7
8
Rys. 2.
ALARM
1. Wyœwietlacz LCD.
Wyœwietla mierzone wartoœci, jednostki, symbole i punkt (przecinek) dziesiêtny.
2. Zasilanie.
Przycisk do w³¹czania/wy³¹czania zasilania.
3. Jednostka.
Przycisk do zmiany jednostek temperatury °C i °F.
4. Drukowanie (PRINT).
Przycisk do bie¿¹cego uruchamiania drukarki w formacie przedstawionym poni¿ej:
LINIA 1
10:51:12 11-02
LINIA 2
T 1 K - 0 0 2 3 . 0 °C
W linii pierwszej drukowany jest czas (godzina) : minuta : sekunda, miesi¹c, dzieñ.
W linii drugiej drukuje siê kana³ pomiarowy, typ sondy, wartoœæ mierzon¹ i jednostkê.
Zakoñczenie przedzia³u czasowego drukowania w dowolnej chwili: drukarka bêdzie drukowaæ bie¿¹ce dane.
Nacisn¹æ ten przycisk na dwie sekundy, a drukarka przejdzie w tryb drukowania w zadanym przedziale czasowym i nie zatrzyma siê do chwili ponownego
naciœniêcia tego przycisku lub przycisku FEED.
5. Gniazdo zasilacza 9V DC (φ3,5).
6. Podanie papieru (FEED PAPER).
przycisk do przesuwania papieru termicznego o jedn¹ liniê w przód.
Realizuje przymusowe wstrzymanie drukowania i opuszczenie pewnej
iloœci drukowanych danych.
7. Czas (TIME).
Przycisk do odczytu kalendarza.
8. MAX/MIN/AVG.
Przycisk do sekwencyjnego wyboru: odczyt maksymalny, odczyt minimalny
i wartoœæ œrednia dla kana³u pomiarowego T1 / T2 / T1-T2.
Rys. 3.
5
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
9. Gniazdo wyjœcia Alarmów Hi/Low (górny/dolny).
Uziemienie (Czarny) – 1
5 – Lo (dolny) (Purpurowy)
ALARM
Vcc (Czerwony) – 2
1
2
5
34
SYNC (¯ó³ty) – 3
4 – Hi (górny) (Bia³y)
Rys. 4.
Wtyk 1 – GND (masa).
Wtyk 2 – VCC (plus zasilania).
Wtyk 3 – SYNC (sygna³ synchronizacji).
Sygna³y wtyku 4 (Hi Alarm) i wtyku 5 (Low Alarm) musz¹ byæ synchronizowane za
pomoc¹ wtyku 3. Wtyk 5 i wtyk 4 nie dzia³aj¹ (stale niskie), je¿eli SYNC (wtyk 3) nie
jest w stanie wysokim. Je¿eli na SYNC jest sygna³ niski, to wtyk 4 i wtyk 5 pozostaj¹
w stanie niskim.
Wtyk 41) – HiAlarm:
Je¿eli odczyt jest wy¿szy ni¿ punkt górnego alarmu, to (wtyk 4) przechodzi w stan
wysoki. Je¿eli nie, pozostaje w stanie niskim.
Wtyk 51) – LoAlarm:
Je¿eli odczyt jest równy lub ni¿szy w stosunku do punktu dolnego alarmu, to (wtyk 5)
przechodzi w stan wysoki. Je¿eli nie, pozostaje w stanie niskim.
1)
Wyjœcie wtyków 4 i 5 mo¿e wykazywaæ opóŸnienie 0,4 sekundy w zwi¹zku z czasem przeszukiwania A/D (analogowo/cyfrowego) w rejestratorze danych.
Opis przewodu MINI DIN.
1 – Przewód czerwony:
2 – Przewód czarny:
3 – Przewód ¿ó³ty:
4 – Przewód bia³y:
5 – Przewód purpurowy:
VCC (plus zasilania)
GND (masa)
SYNC (sygna³ synchronizacji)
HiAlarm (alarm górny)
LoAlarm (alarm dolny)
UWAGA:
Napiêcie VCC wzglêdem GND wynosi maksimum 16V i minimum 5 V.
GND SYNC VCC
Przyk³ady:
Alarm górny = 1300,5°C, Alarm dolny = -50,5°C
– Gdy odczyt LCD = 1300,5°C
Wynik: Odczyt wyjœcia górnego alarmu, oko³o 5V
Odczyt wyjœcia dolnego alarmu, oko³o 0V
– Gdy odczyt LCD = -50,5°C
Wynik: Odczyt wyjœcia dolnego alarmu, oko³o 5V
Odczyt wyjœcia górnego alarmu, oko³o 0V
Alarm górny = 25,5 0C, Alarm dolny = 25,5 0C
– Gdy odczyt LCD = 25,5°C
Wynik: Odczyt wyjœcia górnego alarmu, oko³o 5V
Odczyt wyjœcia dolnego alarmu, oko³o 5V
6
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
Wyjœcie dolnego
alarmu
Wyjœcie górnego
alarmu
MULTIMETER
Regulowane zasilanie pr¹du sta³ego (DC)
REGULATED DC POWER SUPPLY
MULTIMETER
5.0
DC
–
+
COM
COM
GND
V
+
+
Czarny
Czerwony,
¿ó³ty
Szary
LO ALARM
%RH
0
0
1
GND
MAX MIN AVG RECORD
8 8
8888
BT
5
34
1304
TYPE - K. J. E. T
PRINTING THERMOMETR
T1-T2 T2 T1
KJET HI ALARM
2
Bia³y
C
F
5V
TIME INTV h:m m:s m-dYY
ALARM
TIME
MAX
MIN
AVG
5
T1 T2
T1-T2
1
FEED
°C °F
34
PRINT
2
Wyjœcie
w powiêkszeniu
MENU
Miernik dla
dolnego alarmu
Miernik dla
górnego alarmu
10. Pomiar T1/T2/T1-T2.
Przycisk do wybierania sposobu wyœwietlania T1, T2 lub T1-T2.
Wybór T1, T2 i T1-T2 nastêpuje sekwencyjnie.
11. MENU.
Przycisk do rozpoczêcia / zakoñczenia trybu nastawiania parametrów.
Nastawiana wartoœæ bêdzie zwiêkszana o wiele szybciej, je¿eli przycisk zostaje ci¹gle naciœniêty.
12. UP (w górê)
– Przycisk do zwiêkszania wartoœci parametrów oraz szybkiego zwiêkszania.
13. RIGHT (w prawo) – Przycisk do wybierania parametru przewidzianego do zmian.
14. DOWN (w dó³)
– Przycisk do zmniejszania wartoœci parametrów.
15. LEFT (w lewo)
– Przycisk do wybierania parametru przewidzianego do zmian.
Parametry w kolejnoœci sekwencyjnej
K/J/E/T (typ termoelementu)
00/01 (przedzia³ drukowania aktywny lub nieaktywny)
0C/0F (jednostki temperatury dla alarmu górnego/dolnego)
Hi / Lo Alarm (punkt alarmu górnego/dolnego z zakresu od najwy¿szej do najni¿szej temperatury mierzonej, zale¿nej od typu sondy)
Przyk³ad: Typ K (1333,3 ÷ -200,0°C)
Typ J (760,5 ÷ -200, 0°C)
INTV (odstêp czasowy drukowania z zakresu 00h:00m:03s do 23h:59m:59s)
7
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
Czas pocz¹tku/koñca przedzia³u drukowania (z zakresu 00h:00m do 23h:59m)
Calendar year (kalendarz-rok) (zakres od 1900 do 2999)
Calendar month-day (kalendarz-miesi¹c-dzieñ) (zakres od 01-01 do 12-31)
Calendar hour-minute (kalendarz-godzina-minuta) (zakres od 00h:00m do 23h59m)
Calendar minute-second (kalendarz-minuta-sekunda) (zakres od 00m:00s do 59m:59s)
16. Wyjœcie papieru termicznego.
17. Wtyki przy³¹czania sondy temperaturowej.
18. Komora i pokrywka baterii – do w³o¿enia 6 szt. baterii alkalicznych 1,5V typu AAA.
4. ŒRODKI OSTRO¯NOŒCI, PRZYGOTOWANIE DO POMIARÓW
1. Przed przyst¹pieniem do u¿ytkowania przyrz¹du nale¿y sprawdziæ, czy w trakcie dostarczania nie
wyst¹pi³y jakieœ uszkodzenia. Gdyby tak siê sta³o, nale¿y powiadomiæ dostawcê.
2. Nale¿y zachowaæ materia³y s³u¿¹ce do opakowania, przynajmniej do czasu sprawdzenia, ¿e przyrz¹d normalnie dzia³a.
3. Upewniæ siê, ¿e baterie s¹ prawid³owo w³o¿one do komory lub, ¿e zasilacz 9V jest prawid³owo
przy³¹czony.
4. Nie za³o¿ona pokrywka komory baterii mo¿e byæ przyczyn¹ b³êdnych pomiarów.
5. Je¿eli przewiduje siê, ¿e przyrz¹d nie bêdzie u¿ywany przez d³u¿szy czas, nale¿y wyj¹æ z niego
baterie, aby zabezpieczyæ siê przed ich wylaniem.
6. Nie u¿ywaæ lub nie przechowywaæ przyrz¹du w warunkach nie dopuszczonych przez instrukcjê.
5. SPOSÓB OBS£UGI
A. Przyrz¹d mo¿e byæ zasilany z baterii lub zasilacza 9V. Stosuj¹c baterie, nale¿y postêpowaæ nastêpuj¹co:
Zdj¹æ pokrywkê tyln¹ i za³o¿yæ baterie, zwracaj¹c uwagê na biegunowoœæ. Stosuj¹c zasilacz 9V,
upewniæ siê, ¿e jest on prawid³owo pod³¹czony do gniazda zasilacza w przyrz¹dzie. Wybraæ najbardziej odpowiedni¹ do danego zastosowania sondê temperaturow¹ i w³¹czyæ j¹ do gniazda wejœciowego.
B. Nacisn¹æ przycisk
aby w³¹czyæ miernik. Je¿eli wyœwietlone zostaje If „OL”, oznacza to, ¿e
sonda temperatury jest nie w³¹czona lub, ¿e jej przewód jest przerwany. Po w³¹czeniu zasilania,
przed wprowadzeniem trybu pomiaru, na LCD pojawi siê „16”.
MENU
C. Aby rozpocz¹æ nastawianie parametru, nale¿y nacisn¹æ przycisk
, aby je zakoñczyæ, nale¿y nacisn¹æ go ponownie. W celu wybrania konkretnego parametru, nale¿y pos³u¿yæ siê prze³¹cznikiem „w lewo” lub „w prawo”
lub
, zaœ dla zwiêkszenia lub zmniej-
szenia wartoœci parametru, u¿yæ prze³¹cznika „w górê” lub „w dó³
lub
.
W czasie modyfikacji parametru jego symbol pulsuje.
Szczegó³owa kolejnoœæ pokazywanych parametrów jest nastêpuj¹ca.
1. Stan dla przedzia³u drukowania (01/AKTYWNY, 00/NIEAKTYWNY):
obraz wyœwietlacza przedstawia.Rys. 5
Rys. 5.
2. Typ czujnika termometru (K/J/E/T).
K
K
Rys. 6.
8
T1
0 0 °C
T1
0 0 °C
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
3. Jednostki dla alarmu (°C/°F).
K
T1
0 0 °C
Rys. 7.
4. Pierwsze trzy cyfry dla HI ALARMU (górnego alarmu) (-399 ÷ 399).
Przyk³ad: Hi Alarm = 1234,5°C
K
Rys. 8.
5. Ostatnie dwie cyfry dla HI ALARM (górnego alarmu) (00 ÷ 99).
K
Rys. 9.
6. Pierwsze trzy cyfry dla LO ALARM (dolnego alarmu) (-399 ÷ 399).
Przyk³ad: Lo Alarm = -50,8°C
Rys. 10.
7. Ostatnie dwie cyfry dla LO ALARM (dolnego alarmu) (00 ÷ 99).
K
-
K
Rys. 11.
8. Godziny (HOUR) dla odstepu drukowania (00 ÷ 23).
-
K
Rys. 12.
9. Minuty (MINUTE) dla odstepu drukowania (00 ÷ 59).
Rys. 13.
Rys. 14.
K
Rys. 15.
12. Minuty (MINUTE) pocz¹tku przedzia³u drukowania (00 ÷ 59).
UWAGA: Czas pocz¹tku drukowania musi byæ mniejszy ni¿
czas zakoñczenia drukowania.
Rys. 16.
13. Godzina (HOUR) koñca przedzia³u drukowania (00 ÷ 23)
K
9
T1
L0 ALARM
50.8 °C
T1
L0 ALARM
50.8 °C
T1
00:00 °C
T1
00:00 °C
T1
°C
00:10
TIME INTV h:m
T1
00:00 °C
h:m
T1
00:00 °C
TIME
Rys. 17.
h:m
T1
°C
23:59
h:m
TIME
K
Rys. 18.
123.45 °C
TIME
K
14. Minuty (MINUTE) koñca przedzia³u drukowania (00 ÷ 59).
T1
HI ALARM
TIME INTV h:m
K
11. Godzina (HOUR) pocz¹tku przedzia³u drukowania (00 ÷ 23).
123.45 °C
TIME INTV h:m
K
10. Sekundy (SECOND) dla odstepu drukowania (00 ÷ 59).
T1
HI ALARM
T1
23:59 °C
TIME
h:m
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
15. Pierwsze dwie cyfry kalendarza – ROK (19 ÷ 29).
K
Rys. 19.
16. Ostatnie dwie cyfry kalendarza – ROK (00 ÷ 99).
Rys. 20.
19. Cyfry godziny (HOUR) dla kalendarza – GODZINA-MINUTA (HOURMINUTE) (00 ÷ 23)
K
K
Rys. 25.
1 9 9 9 °C
YY
T1
°C
1102m-d
T1
1102 °C
TIME
K
K
18:07 °C
h:m
T1
18:07 °C
TIME
K
m-d
T1
TIME
Rys. 24.
21. Cyfry sekund (SECOND) dla kalendarza – MINUTA-SEKUNDA (MINUTE-SECOND) (00 ÷ 59).
T1
TIME
Rys. 23.
20. Cyfry minut (MINUTE) dla kalendarza – GODZINA-MINUTA (HOURMINUTE) (00 ÷ 59).
YY
TIME
Rys. 21.
18. Cyfry dnia (DAY) dla kalendarza – MIESI¥C-DZIEÑ (MONTH-DAY)
(01 ÷ 31).
Rys. 22.
1 9 9 9 °C
TIME
K
17. Cyfry miesi¹ca (MONTH) dla kalendarza – MIESI¥C-DZIEÑ
(MONTH-DAY) (01 ÷ 12).
T1
h:m
T1
07:11 °C
TIME
m:s
Je¿eli parametry nastawione s¹ tak, ¿e przedzia³ drukowania jest aktywny, drukarka bêdzie dzia³aæ
nastêpuj¹co:
11 : 54 : 00
11-02
INTV : 00 : 00 : 10
Pierwsze dwie linie:
Linia 1: godzina:minuta:sekunda
miesi¹c-dzieñ (czas pocz¹tku drukowania)
Linia 2: odstêp czasowy drukowania
godzin:minut:sekund
Kolejne pary linii:
Linia 1: godzina:minuta:sekunda
miesi¹c-dzieñ (czas drukowania)
Linia 2: kana³ pomiarowy, typ sondy, wartoœæ i jednostka
Ostatnie dwie linie:
Linia 1: godzina:minuta:sekunda
miesi¹c-dzieñ (czas koñca drukowania)
Linia 2: odstêp czasowy drukowania
godzin:minut:sekund
UWAGA:
Je¿eli przycisk drukowania zostanie w tym okresie naciœniêty, ostatnie dwie linie nie
bêd¹ drukowane.
Je¿eli przycisk drukowania zosta³ naciœniêty przez 2 sekundy, drukowanie wygl¹da nastêpuj¹co:
12 58 18
11-02
INTV 00 00 10
10
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
12 58 28
11-02
T1 K -0039,5°
12 58 38
T1 K –
11-02
0L. °
12 58 48
T1 K –
11-02
0L. °
12 58 58
11-02
T1 K -0035,2°
12 59 08
T1 K –
11-02
0L. °
12 59 20
T1 K –
11-02
0L. °
Pierwsze dwie linie:
Linia 1: godzina:minuta:sekunda
miesi¹c-dzieñ
Linia 2: odstêp czasowy drukowania
godzin:minut:sekund
Kolejne pary linii:
Linia 1: godzina:minuta:sekunda
miesi¹c-dzieñ (czas drukowania)
Linia 2: kana³ pomiarowy, typ sondy, wartoœæ z biegunowoœci¹, punktem (przecinkiem) dziesiêtnym i jednostk¹.
Aby zakoñczyæ drukowanie, nale¿y nacisn¹æ przycisk PRINT lub przycisk FEED, je¿eli przycisk
drukowania jest naciœniêty. Przy naciœniêciu przycisku FEED, opuszczane jest drukowanie ostatnich
dwu linii.
Papier termiczny wystarcza do wydrukowania oko³o 650 danych.
6. NASTAWIANIE ODSTÊPU DRUKOWANIA
1. Nastawianie odstêpu drukowania w zakresie 24 godzin.
MENU
1 – Wprowadziæ tryb menu przez naciœniêcie przycisku
.
2 – Znak stanu dla przedzia³u drukowania nastawiæ na „aktywny”, jak to przedstawiono na stronie 11,
Rys 5, za pomoc¹ przycisków
/
.
3 – Za pomoc¹
/
zmieniæ funkcjê menu na odstêp czasowy drukowania, jak to
przedstawiono na Rys. 12.
4 – Nastawiæ odstêp/pocz¹tek/koniec dla czasu drukowania, za pomoc¹ przycisków
/
, jak to przedstawiono na Rys. 12 do Rys. 18. Nale¿y zauwa¿yæ, ¿e w tym trybie czas
pocz¹tku drukowania musi poprzedzaæ czas koñca drukowania.
5 – Ponownie nacisn¹æ MENU aby przejœæ do normalnego dzia³ania. Na LCD pojawi siê symbol
INTV.
2. Nastawianie odstêpu drukowania bez zakresu czasowego.
1 – Wprowadziæ tryb menu przez naciœniêcie przycisku MENU .
2 – Znak stanu dla przedzia³u drukowania nastawiæ na „nieaktywny”, jak to przedstawiono na
Rys 5, za pomoc¹ przycisków
/
.
3 – Nastawiæ odstêp dla czasu drukowania, za pomoc¹ przycisków
/
, jak to
przedstawiono na Rys. 12 do Rys. 14.
4 – Ponownie nacisn¹æ MENU , aby przejœæ do normalnego dzia³ania.
5 – Nacisn¹æ i przytrzymaæ przycisk PRINT przez oko³o 3 sekundy. Na LCD pojawi siê symbol
INTV.
11
LIMATHERM SENSOR Sp. z o.o. 34-600 Limanowa ul. Tarnowska 1, tel. (18) 337 60 59, 337 60 96, fax (18) 337 64 34
3. W przedziale drukowania przyciski s¹ nieaktywne, za wyj¹tkiem przycisków PRINT i FEED .
Je¿eli naciœniêty zostanie wtedy przycisk PRINT , wydrukowana zostanie jeszcze jedna linia, a je¿eli naciœniêty bêdzie przycisk FEED , funkcja drukowania zostaje przerwana natychmiast.
4. Przyk³ady wydruków
Stan normalnego drukowania T1.
12 53 32
02-17
T1
K
0020,7°
Stan normalnego drukowania T2:
12 54 00
02-17
T2
K
0020,0°
Stan drukowania skanuj¹cego:
12 54 22
02-17
T1
K
0021,6°
12 54 23
T2
K
02-17
0021,6°
12 54 26
T12K
02-17
0000,0°
Stan normalnego drukowania T1-T2:
12 54 09
02-17
T12K
OL.°
7. WYMIANA BATERII
1. Gdy napiêcie baterii jest niewystarczaj¹ce, na LCD pojawia siê BT . Nale¿y je wymieniæ na
6 szt. nowych baterii 1,5V typu AAA.
2. Po od³¹czeniu sondy temperaturowej i wy³¹czeniu miernika, zdj¹æ pokrywkê baterii.
3. Wyj¹æ baterie z uchwytów i zast¹piæ je 6 szt. nowych baterii alkalicznych 1,5V typu AAA.
4. Za³o¿yæ z powrotem pokrywkê baterii.
8. AKCESORIA OPCJONALNE
Termoelement typu K
Zakres
Tolerancja
ATPK-01
Sonda kroplowa
Model
-50 ÷ 200
-58 ÷ 392
±2,2 lub ±0,75% wartoœci wskazañ
±3,6 lub ±0,75% wartoœci wskazañ
ATPK-02
Sonda zanurzeniowa
-50 ÷ 1000
-58 ÷ 1832
±2,2 lub ±0,75% wartoœci wskazañ
±3,6 lub ±0,75% wartoœci wskazañ
ATPK-04
Sonda powierzchniowa
-50 ÷ 750
-58 ÷ 1382
±2,2 lub ±0,75% wartoœci wskazañ
±3,6 lub ±0,75% wartoœci wskazañ
12
