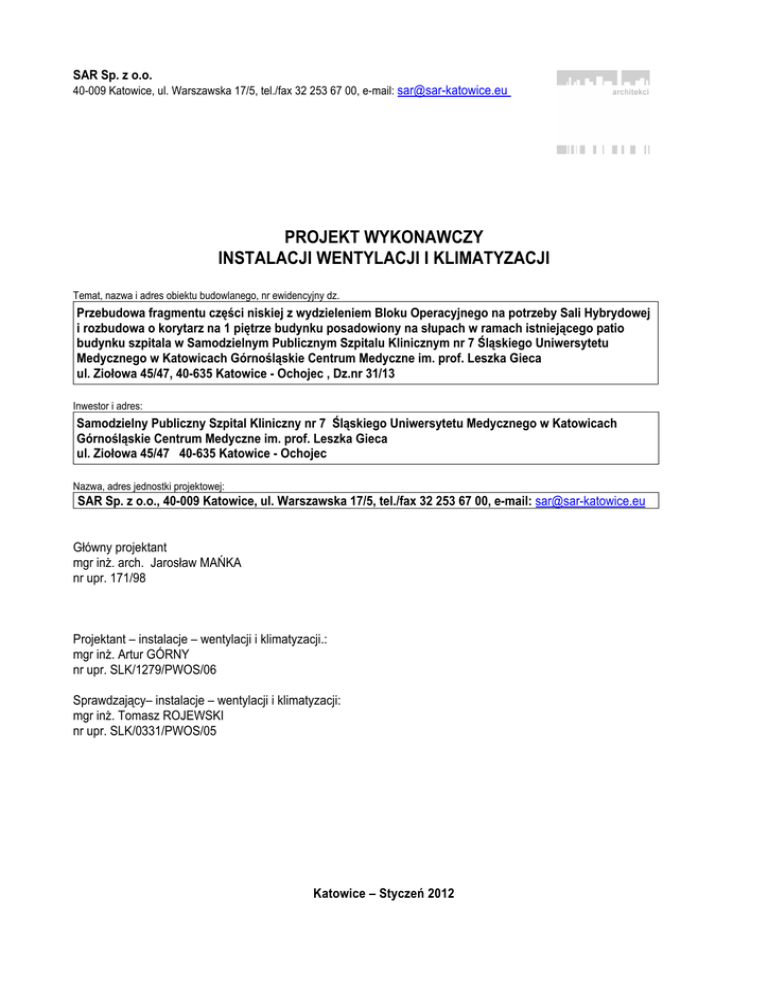

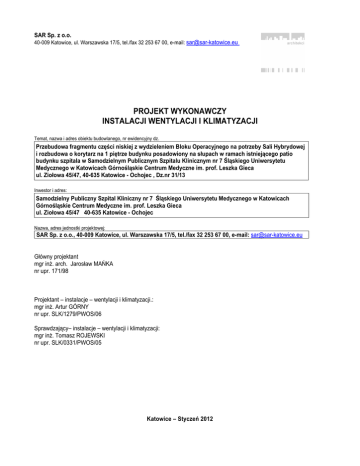

SAR Sp. z o.o.
40-009 Katowice, ul. Warszawska 17/5, tel./fax 32 253 67 00, e-mail: [email protected]
PROJEKT WYKONAWCZY
INSTALACJI WENTYLACJI I KLIMATYZACJI
Temat, nazwa i adres obiektu budowlanego, nr ewidencyjny dz.
Przebudowa fragmentu części niskiej z wydzieleniem Bloku Operacyjnego na potrzeby Sali Hybrydowej
i rozbudowa o korytarz na 1 piętrze budynku posadowiony na słupach w ramach istniejącego patio
budynku szpitala w Samodzielnym Publicznym Szpitalu Klinicznym nr 7 Śląskiego Uniwersytetu
Medycznego w Katowicach Górnośląskie Centrum Medyczne im. prof. Leszka Gieca
ul. Ziołowa 45/47, 40-635 Katowice - Ochojec , Dz.nr 31/13
Inwestor i adres:
Samodzielny Publiczny Szpital Kliniczny nr 7 Śląskiego Uniwersytetu Medycznego w Katowicach
Górnośląskie Centrum Medyczne im. prof. Leszka Gieca
ul. Ziołowa 45/47 40-635 Katowice - Ochojec
Nazwa, adres jednostki projektowej:
SAR Sp. z o.o., 40-009 Katowice, ul. Warszawska 17/5, tel./fax 32 253 67 00, e-mail: [email protected]
Główny projektant
mgr inŜ. arch. Jarosław MAŃKA
nr upr. 171/98
Projektant – instalacje – wentylacji i klimatyzacji.:
mgr inŜ. Artur GÓRNY
nr upr. SLK/1279/PWOS/06
Sprawdzający– instalacje – wentylacji i klimatyzacji:
mgr inŜ. Tomasz ROJEWSKI
nr upr. SLK/0331/PWOS/05
Katowice – Styczeń 2012
Przebudowa fragmentu części niskiej istniejącego budynku szpitala z wydzieleniem Bloku Operacyjnego na potrzeby Sali Hybrydowej w Samodzielnym Publicznym
Szpitalu Klinicznym nr 7 Śląskiego Uniwersytetu Medycznego w Katowicach Górnośląskie Centrum Medyczne im. prof. Leszka Gieca ul. Ziołowa 45/47 40-635
Katowice - Ochojec , Dz.nr 31/13
SPIS TREŚCI
1.
PRZEDMIOT I ZAKRES OPRACOWANIA ................................................................................... 4
2.
ZAŁOśENIA DO PROJEKTU ....................................................................................................... 5
3.
OPIS PROJEKTOWANYCH ROZWIĄZAŃ ................................................................................... 6
3.1.
INSTALACJA NAWIEWNO-WYWIEWNA UKŁAD N2W2 .................................................................................. 7
3.2.
WYWIEWNA UKŁAD W4 .......................................................................................................................... 8
3.3.
INSTALACJA WYWIEWNA UKŁAD W5 ........................................................................................................ 8
4.
WYKONANIE INSTALACJI .......................................................................................................... 9
4.1.
PRZEWODY I KSZTAŁTKI ......................................................................................................................... 9
4.2.
CZERPNIE I WYRZUTNIE POWIETRZA...................................................................................................... 10
5.
GOSPODAROWANIE ENERGIĄ ................................................................................................ 10
6.
TŁUMIENIE HAŁASU ................................................................................................................. 10
7.
MONTAś, ROZRUCH I REGULACJA INSTALACJI .................................................................. 11
8.
WYTYCZNE BRANśOWE........................................................................................................... 11
9.
BEZPIECZEŃSTWO POśAROWE ............................................................................................. 12
10.
UWAGI KOŃCOWE ................................................................................................................ 13
11.
WYKAZ NORM I AKTÓW PRAWNYCH ................................................................................. 14
12.
SPIS LITERATURY ................................................................................................................. 15
2
ZAŁĄCZNIKI:
1. Zaświadczenie projektanta Artura Górnego o przynaleŜności do ŚOIB nr ewid. SLK/IS/4399/06 z
dnia 14.09.2011r
2. Decyzja Okręgowej Komisja Kwalifikacyjnej odnośnie uprawnień budowlanych projektanta Artura
Górnego nr SLK/OKK/7132/1278/05 z dnia 14.06.2006r
3. Zaświadczenie projektanta Tomasza Rojewskiego o przynaleŜności do ŚIOB nr ewid. SLK/IS/3632/05
z dnia 17.10.2011r
4. Decyzja Okręgowej Komisja Kwalifikacyjnej odnośnie uprawnień budowlanych projektanta Tomasza
Rojewskiego nr SLK/OKK/7131.7132/0331/03 z dnia 16.06.2005r
5. Zestawienie materiałów
SPIS RYSUNKÓW:
Rys. W-01 Rzut piętra. Instalacja wentylacji - nawiew
Rys. W-02 Rzut piętra. Instalacja wentylacji - wywiew
Rys. W-03 Rzut poddasza. Instalacja wentylacji
3
1. Przedmiot i zakres opracowania
Przedmiotem opracowania jest projekt wykonawczy instalacji wentylacji mechanicznej dla Zakładu
Kardiologii Inwazyjnej w Samodzielnym Publicznym Szpitalu Klinicznym nr 7 Śląskiego Uniwersytetu
Medycznego w Katowicach Górnośląskiego Centrum Medycznego im. prof. Leszka Gieca w Katowicach przy
ul. Ziołowej 45/47. Zakres SZPITAL.
Inwestor:
Samodzielny Publiczny Szpital Kliniczny nr 7
Śląskiego Uniwersytetu Medycznego w Katowicach
Górnośląskie Centrum Medyczne im. prof. Leszka Gieca
ul. Ziołowa 45/47
40-635 Katowice - Ochojec
Podstawa opracowania:
•
Zlecenie i umowa,
•
Projekt architektoniczny,
•
Uzgodnienia międzybranŜowe,
•
Uzgodnienia z Inwestorem,
•
Normy, normatywy i przepisy szczegółowe dotyczące tego typu instalacji.
W pomieszczeniach wchodzących w skład obiektu, w zaleŜności od przeznaczenia pomieszczeń,
wymagań uŜytkowników, wymagań sanitarno-higienicznych przewiduje się zastosowanie:
•
instalacji wentylacji mechanicznej nawiewno-wywiewnej
•
instalacji wentylacji mechanicznej wywiewnej – wywiew z pomieszczeń brudnych (łazienki, magazyny
brudne)
4
Zakresem niniejszego projektu nie objęto:
•
instalacji elektrycznej zasilającej: centralę wentylacyjną, wentylatory wywiewne,
•
instalacji nadrzędnego systemu sterowania i kontroli pracy urządzeń wentylacyjnych,
•
ochrony akustycznej pomieszczeń centrali wentylacyjnej ochrony akustycznej urządzeń zewnętrznych
tj. wyrzutni i czerpni powietrza, przez zastosowanie ekranów akustycznych,
•
instrukcji obsługi i eksploatacji projektowanych instalacji,
•
układów automatycznej regulacji i sterowania centrali wentylacyjnej stanowiącej integralną część tego
urządzenia,
•
instalacji doprowadzenia ciepła do nagrzewnicy centrali wentylacyjnej
2. ZałoŜenia do projektu
Przyjęto następujące, zgodne z aktualnie obowiązującymi aktami prawnymi i zaleceniami, załoŜenia:
•
obliczeniowa temperatura powietrza zewnętrznego w okresie zimy te = -20oC, wilgotność względna
powietrza φe = 95%,
•
obliczeniowa temperatura powietrza zewnętrznego w okresie lata te = +30oC, wilgotność względna
powietrza φe = 45%
•
obliczeniowa temperatura w pomieszczeniach w okresie zimy ti= +22oC, wilgotność wynikowa
•
obliczeniowa temperatura w łazienkach w okresie zimy ti = +240C, wilgotność wynikowa
•
krotność wymiany powietrza wynikająca z bilansu lub z wymagań higienicznych lecz nie mniejsza niŜ
zalecana w wytycznych projektowych,
•
w pomieszczeniach sanitarnych strumienie powietrza wentylacyjnego odnoszono do przyboru
sanitarnego: miska ustępowa 50 m3/h, natrysk 100 m3/h,
•
Wymagania akustyczne zgodne z normą PN-87/B-02151/02 oraz zaleceniami projektowymi dla
obiektów szpitalnych
5
3. Opis projektowanych rozwiązań
Zestawienie pomieszczeń poszczególnych obiektów z podaniem ilości powietrza nawiewanego,
wywiewanego oraz krotności wymian, wraz przypisaniem do poszczególnych układów wentylacyjnych
przedstawiono w zamieszczonej poniŜej tabeli 1.
Tabela 1 - Zestawienie ilości powietrza wentylacyjnego oraz układów
Lp
Pomieszczenie
Pow.
Kub.
Układ ciśnień
Krotność
wymian
naw
-
-
m2
m3
-
1/h
1/01 Pok. przyg. pers.
16,3
44,01
+15
10
1/06 mag. czysty
4,8
12
+10
1/07 mag. sprzętu
5,6
14
1/08 mag. brudny
pom.
1/09 gospodarcze
2,8
komunikacja
1/10 wewnętrzna
Krotność
wymian
wyw
Systemy
went
Vn
Vw
m3/h
m3/h
8,5
440
375
N2W2
6
5,4
75
65
N2W2
+10
6
5,4
85
75
N2W2
7
-10
-
14
-
100
W4
1,4
3,5
-10
-
28,6
-
100
34,6
86,5
-
10
10,0
865
865
12,5
31,25
+10
5
4,6
160
145
4,4
11
-
5
5
55
55
5,3
13,25
podcisnienie
-
-
-
150
4,1
10,25
+10
5
5
55
50
4,2
10,5
-
5
5
55
55
śluza męska
1/16 sanitariaty
6,9
17,25
podcisnienie
-
-
-
150
śluza męska cz.
1/17 czysta
4,1
10,25
+10
5
5
55
50
komunikacja
1/18 wewnętrzna
17,6
44
nadcisnienie
3
0,8
135
35
1/19 pok. Personelu
10,6
26,5
-
4,0
-
100
100
N2
1/20 łazienka
pok.
1/21 przygotowawczy
4,3
10,75
podcisnienie
-
-
-
100
W5
13,3
33,25
+10
10
9,2
335
305
1/11 śluza łózkowa
śluza kobiet cz.
1/12 brudna
śluza kobiet
1/13 sanitariaty
śluza kobiet cz.
1/14 czysta
śluza męska cz.
1/15 brudna
W4
N2W2
N2W2
N2W5
W5
N2W2
N2W5
W5
N2W2
N2W2
N2W2
6
3.1. Instalacja nawiewno-wywiewna układ N2W2
Instalacja nawiewno - wywiewna N2W2 przewidziana jest dla pomieszczeń wg tabeli 1. Proces
uzdatniania powietrza będzie realizowany za pomocą centrali wentylacyjnej w wykonaniu higienicznym
usytuowanej na poddaszu budynku. W skład centrali będą wchodzić:
Nawiew Vn=2415 m3/h
•
Przepustnica z siłownikiem
•
Filtr kieszeniowy klasy F7
•
Wymiennik krzyŜowy
•
Nagrzewnica powietrza wentylacyjnego Qn = 35 kW
•
Wentylator nawiewny z falownikiem
Wywiew Vw=2065m3/h
•
Przepustnica z siłownikiem
•
Filtr klasy F7
•
Wymiennik krzyŜowy
•
Wentylator wywiewny z falownikiem
Nawiew powietrza do pomieszczeń w otoczeniu sali hybrydowej tj. pokoju przygotowania personelu,
pokoju przygotowawczym, magazynów oraz komunikacji wewnętrznej realizowany będzie poprzez nawiewniki
higieniczne z wkładem filtracyjnym klasy HEPA 13. Do pozostałych pomieszczeń nawiew powietrza odbywać
będzie za pomocą anemostatów nawiewnych.
Wywiew powietrza realizowany będzie za pomocą kratek wywiewnych i anemostatów wywiewnych.
Powietrze wywiewane z pomieszczeń, przed wyrzuceniem do atmosfery, będzie oczyszczone na filtrach klasy
F7 zabudowanych w sekcji wywiewnej centrali wentylacyjnej
Rozdział powietrza wentylacyjnego do poszczególnych pomieszczeń uwzględnia zachowanie
odpowiednich przepływów powietrza do pomieszczeń o najwyŜszym stopniu aseptyczności do pomieszczeń
septycznych.
Czerpnię i wyrzutnię powietrza zlokalizowano w ścianie budynku no poziomie poddasza.
7
3.2. wywiewna układ W4
Instalacja wywiewna W4 przewidziana jest dla pomieszczenia gospodarczego 1/09 oraz magazynu
brudnego 1/08 zgodnie z
tabelą 1. Dopływ powietrza zapewniony będzie przez zastosowanie kratek
przepływowych lub nieszczelności w drzwiach.
ZuŜyte powietrze usuwane będzie za pomocą wentylatora kanałowego TD 350/125 Ecowatt firmy
Venture Industries o wydajności 200 m3/h, zlokalizowanego na poddaszu budynku. Przewiduje się pracę
ciągłą wentylatora.
W ścianie budynku na poziomie poddasza zlokalizowano wyrzutnię powietrza.
3.3. Instalacja wywiewna układ W5
Instalacja wywiewna W5 przewidziana jest dla pomieszczeń wg tabeli 1. Układ wywiewny obsługuje
pomieszczenia sanitarne oraz śluzy brudne. Dopływ powietrza do pomieszczeń sanitariatów zapewniony
będzie przez zastosowanie kratek przepływowych lub nieszczelności w drzwiach. Nawiew powietrza do śluz
realizowany będzie poprzez centralę wentylacyjną N2.
ZuŜyte powietrze usuwane będzie za pomocą wentylatora kanałowego TD 800/200 Ecowatt firmy
Venture Industries o wydajności 510 m3/h, zlokalizowanego na poddaszu budynku. Przewiduje się pracę
ciągłą wentylatora.
W ścianie budynku na poziomie poddasza zlokalizowano wyrzutnię powietrza.
8
Przebudowa fragmentu części niskiej istniejącego budynku szpitala z wydzieleniem Bloku Operacyjnego na potrzeby Sali Hybrydowej w Samodzielnym
Publicznym Szpitalu Klinicznym nr 7 Śląskiego Uniwersytetu Medycznego w Katowicach Górnośląskie Centrum Medyczne im. prof. Leszka Gieca ul.
Ziołowa 45/47 40-635 Katowice - Ochojec , Dz.nr 31/13
4. Wykonanie instalacji
4.1. Przewody i kształtki
Dla instalacji przewiduje się zastosowanie typowych prostokątnych i okrągłych przewodów
wentylacyjnych wykonanych z blachy stalowej ocynkowanej. Wszystkie przewody wentylacyjne,
nawiewniki i wywiewniki zastosowane na obiekcie muszą posiadać atest higieniczny i deklarację
zgodności umoŜliwiającą ich wykorzystanie w obiektach słuŜby zdrowia.
Szczelność przewodów powinna odpowiadać wymaganiom §153 Dz. U. nr 75 poz. 690 z 2002r.
Przewody wentylacyjne na bloku operacyjnym naleŜy wykonać w klasie szczelności B.
W trakcie prac instalacyjnych naleŜy wykonać w przewodach wentylacyjnych otwory rewizyjne
umoŜliwiające okresową kontrolę stanu czystości przewodów, urządzeń i innych elementów instalacji
wentylacyjnej. Otwory rewizyjne naleŜy wykonać za kaŜdym załamaniem przewodu (kolano, łuk, trójnik)
większym od 45°, dopuszcza się wykorzystanie jako rewizji elementów zakańczających instalację tj.
kratki wentylacyjne, nawiewniki, zaślepki. Zgodnie z §153 Dz.U. nr 75 poz 690 z 2002r. nie naleŜy
sytuować otworów rewizyjnych w pomieszczeniach o podwyŜszonych wymaganiach higienicznych. W
przypadku, gdy instalacja przebiega wyłącznie przez pomieszczenia o podwyŜszonych wymaganiach
higienicznych naleŜy ograniczyć ilość otworów rewizyjnych do niezbędnego minimum, a czyszczenie
instalacji moŜe być wykonywane wyłącznie podczas przerw serwisowych w pracy pomieszczeń
medycznych. Po zakończeniu prac serwisowych związanych z czyszczeniem instalacji naleŜy wykonać
prace dezynfekcyjne oraz sterylizacyjne związane z przywróceniem odpowiedniej klasy czystości w
pomieszczeniu. Wykonane otwory rewizyjne nie powinny powodować obniŜenia klasy szczelności
instalacji wentylacyjnej.
Po zakończeniu prac montaŜowych oraz wszelkich prac budowlanych w obiekcie, a jednocześnie
przed przystąpieniem do regulacji hydraulicznej wszystkich instalacji wentylacyjnych naleŜy wyczyścić
wszystkie instalacje wentylacyjne.
KaŜde przejście przewodów wentylacyjnych przez przegrodę oddzielenia p.poŜ. naleŜy
zabezpieczyć klapą p.poŜ., wyposaŜoną w siłownik sterowany napięciem 24 V, zgodnie z pkt. 7 oraz
stosownie z pkt. 1, 2 i 3 § 234 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. W
sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz zgodnie z
pkt 10 niniejszego opracowania
9
Przewody wentylacyjne naleŜy izolować termicznie zgodnie z wymaganiami Dz.U. 75 poz. 690 z
2002 r. pkt. 1.5 załącznika nr 2.
Elementy nie ocynkowane (podpory, uchwyty, itp.) czyścić do drugiego stopnia czystości wg PNH/07050, a następnie malować farbą ftalową antykorozyjną podkładową, a następnie nawierzchniową.
4.2. Czerpnie i wyrzutnie powietrza
Powietrze zewnętrzne dla projektowanych układów wentylacyjnych pobierane będzie przez
czerpnię ścienną.
Powietrze z projektowanych układów, wyrzucane będzie poprzez wyrzutnie ścienne. Dokładną
lokalizację czerpni i wyrzutni przedstawiono na rzutach kondygnacji w części rysunkowej opracowania.
Ostateczny ich wygląd naleŜy uzgodnić z projektantem architektury.
Lokalizacja czerpni i wyrzutni spełnia wymagania §152 Dz.U. nr 75 poz. 690
z 2002r wraz z późniejszymi zmianami.
5. Gospodarowanie energią
Zastosowane urządzenia muszą spełniać następujące kryteria:
1. Współczynnik poboru mocy elektrycznej central wentylacyjnych SFP oraz sprawności odzysku
ciepła muszą spełniać wymagania Dz.U. nr 75 poz. 690 wraz z późniejszymi zmianami.
2. Szczelność central musi odpowiadać klasie A wg normy EN 1886
3. Izolacyjność cieplna musi odpowiadać min. Klasie T3 według EN 1886
6. Tłumienie hałasu
Wartość dopuszczalnego poziomu dźwięku w pomieszczeniach i na zewnątrz budynków spełnia
wymagania normy PN-EN 15251:2007.
Przy doborze urządzeń naleŜy kierować się spełnieniem normy akustycznej co do emisji hałasu
zarówno do pomieszczeń technicznych, jak i emisji hałasu do otoczenia dla urządzeń zewnętrznych.
Z uwagi na fakt, iŜ projektowana centrala wentylacyjna nie posiada w swojej specyfikacji
tłumików akustycznych, tłumiki naleŜy zamontować na kanałach.
10
7. MontaŜ, rozruch i regulacja instalacji
Całość robót naleŜy wykonywać zgodnie z przepisami i warunkami zawartymi w opracowaniu:
Wymagania Techniczne COBRTI INSTAL, zeszyt 5. Warunki techniczne wykonania i odbioru
instalacji wentylacyjnych Warszawa, wrzesień 2002.
Ponadto naleŜy przestrzegać szczegółowych wymagań montaŜu wynikających z DTR wentylatorów,
central wentylacyjnych itp.
W celu przeprowadzenia pomiarów szczelności, przeprowadzenia regulacji hydraulicznej instalacji i
uruchomienia instalacji chłodniczej naleŜy kierować się wytycznymi zawartymi w opracowaniu:
Wymagania Techniczne COBRTI INSTAL, zeszyt 6. Warunki techniczne wykonania i odbioru
instalacji ogrzewczych Warszawa, maj 2003 oraz wytycznymi producenta systemu rur oraz
wytycznymi producenta systemu rur.
8. Wytyczne branŜowe
Przy wykonywaniu projektowanych instalacji przewiduje się:
- prace elektryczne
•
Na poddaszu naleŜy zamontować tablicę TW, z której będzie wyprowadzone zasilanie
centrali wentylacyjnej N2W2, wentylatorów kanałowych W4, W5, systemu automatyki i kabli
grzejnych.
•
Moce elektryczne urządzeń podano w tabeli nr 2.
•
Sterowanie i zasilanie klap p. poŜ.
Tabela 2 - Zestawienie mocy elektrycznych
Urządzenie wentylacyjne
Pobór mocy elektrycznej, kW
Centrala wentylacyjna N2W2
2
Wentylator wywiewny W4
0,03
Wentylator wywiewny W5
0,15
11
- prace konstrukcyjno budowlane
•
wykonanie prac budowlanych związanych z przejściami przewodów przez przegrody
budowlane w tym przez strop, posadowieniem centrali, wykonaniem czerpni i wyrzutni
wentylacyjnych, wykonanie konstrukcji wsporczej pod centrale wentylacyjne oraz wentylatory
wywiewne;
- prace instalacyjne
•
naleŜy doprowadzić ciepło do nagrzewnicy centrali wentylacyjnej
9. Bezpieczeństwo poŜarowe
Wszystkie zastosowane w obiekcie materiały i urządzenia wykonane są z materiałów
niepalnych i nie stanowią zagroŜenia poŜarowego. W przejściach przewodów przez granice stref
poŜarowych oraz przez przegrody wydzielone jako przegroda o odporności EI (pokazane na rzutach
podstawowych branŜy architektonicznej), zostaną zastosowane przeciwpoŜarowe klapy odcinające o
odporności ogniowej EIS odpowiedniej dla przenikanego elementu. Klapy ppoŜ. powinny zostać wpięte
do projektowanego systemu SAP. NiezaleŜnie klapy wyposaŜone będą w wyzwalacze topikowe.
Wszystkie przejścia instalacyjne przez elementy oddzielenia poŜarowego (ściany, stropy) oraz
przez ściany i stropy o klasie odporności ogniowej EI 60 lub wyŜszej naleŜy zabezpieczyć
przeciwpoŜarowo rozwiązaniem systemowym do klasy odporności ogniowej przenikanego elementu.
Izolacje cieplne i akustyczne zastosowane w instalacjach klimatyzacji i wentylacji zostaną
wykonane w sposób zapewniający nierozprzestrzenianie się ognia.
12
10. Uwagi końcowe
Instalacja moŜe być realizowana jedynie na podstawie odpowiednich projektów
wykonawczych poszczególnych branŜ. Projekty te muszą być zgodne z
Projektem
Budowlanym, warunkami Pozwolenia na Budowę oraz obowiązującymi przepisami,
normami i wymaganiami (warunkami) technicznymi.
Wszystkie zastosowane przy wykonywaniu projektowanych instalacji materiały
i urządzenia muszą posiadać deklaracje zgodności oraz stosowanie do wymagań
dopuszczenia do stosowania w budownictwie, atesty higieniczne, energetyczne,
bezpieczeństwa i poŜarowe.
Właściwa eksploatacja zaprojektowanych układów i urządzeń wymaga:
- opracowania odpowiednich instrukcji obsługi i eksploatacji, nadzoru i konserwacji,
- przeszkolenia osoby (osób) zajmującej się ich nadzorem i bieŜącą konserwacją,
- okresowego serwisowania przez autoryzowaną firmę.
Niniejszy projekt jest chroniony prawem autorskim – Ustawa z dnia 4 lutego 1994 r (Dz.U. nr 24 z
dnia 23 lutego 1994 r).
13
11. Wykaz norm i aktów prawnych
• Dziennik Ustaw z 2002 r.
Nr 75, poz. 690
Rozporządzenie Ministra Infrastruktury w sprawie warunków
technicznych, jakim powinny posiadać budynki i ich usytuowanie
z późniejszymi zmianami.
• PN-B-76001:1996
Przewody wentylacyjne. Szczelność. Wymagania i badania.
• PN-87/B-02151/02
Akustyka budowlana. Ochrona przed hałasem pomieszczeń w
budynkach.
Dopuszczalne
wartości
dźwięku
w
pomieszczeniach.
• ARKADY Warszawa
Warunki techniczne wykonania i odbioru, robót budowlano –
montaŜowych tom II instalacje sanitarne i przemysłowe.
• PN-EN 12599
grudzień 2002
Wentylacja budynków Procedury badań i metody pomiarowe
dotyczące
odbioru
wykonanych
instalacji
wentylacji
i
klimatyzacji.
• COBRTI Instal
Warszawa 2002
Warunki
techniczne
wykonania
i
odbioru
instalacji
wentylacyjnych.
Zeszyt 5
Zalecane do stosowania przez Ministerstwo Infrastruktury.
• Dziennik Ustaw nr 169
poz. 1650.z dnia 26.09.1997 r.
Rozporządzeniu Ministra Pracy i Polityki Socjalnej w sprawie
ogólnych przepisów bezpieczeństwa o higieny pracy – tekst
jednolity
• Dziennik Ustaw nr 169 z
2003 r, poz.1649, 1650
Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej
w sprawie jednolitego tekstu rozporządzenia
Ministra
Gospodarki, Pracy i Polityki Socjalnej w sprawie ogólnych
warunków bezpieczeństwa i higieny pracy
• Dziennik Ustaw Nr 47,
Rozporządzeniu
Ministra
Infrastruktury
w
sprawie
poz. 401 z dnia 6 lutego
bezpieczeństwa i higieny pracy podczas wykonywania robót
2003
budowlanych
• Dziennik Ustaw Nr 31,
Rozporządzeniu Ministra Zdrowia w wymagań, jakim powinny
poz. 158 z dnia 2 lutego
odpowiadać
pod
względem
fachowym
i
sanitarnym
2011
pomieszczenia i urządzenia zakładu opieki zdrowotnej
14
12. Spis literatury
1) Recknagel, Sprenger, Ogrzewanie, Klimatyzacja – Poradnik. EWFE, Gdańsk 1994
2) Lipska, Nawrocki, Podstawy projektowania wentylacji – przykłady. Skrypt. WPŚ, Gliwice 1997
3) Malicki, Wentylacja i klimatyzacja. PWN, Warszawa 1980
4) W.P.Jones, Klimatyzacja, Wydawnictwo Arkady, wydanie 2
5) Recknagel, Sprenger, Schramek, Kompendium Ogrzewnictwa
i Klimatyzacji,Wrocław 2008
6) K. Kaiser, A. Wolski, Klimatyzacja i wentylacja w szpitalach. Teoria i praktyka eksploatacji,
IPPU MASTA 2007
15

120118_Opis techniczny - BIP GCM

Transkrypt

Podobne dokumenty

Centrum Chirurgii Plastycznej Zbigniew Mazan

Centrum Chirurgii Plastycznej Zbigniew Mazan

Cykl seminariów o tematyce funduszy unijnych

Protokół z przeprowadzonego naboru pracowników na wolne

Regionalny Program Operacyjny Województwa

Formularz rejestracyjny

data zamieszczenia 17.05.2016r. - BIP GCM

„Rynek Pracy na Śląsku. Rozwój regionu poprzez tworzenie miejsc

specyfikacja techniczna wentylacja - BIP GCM
