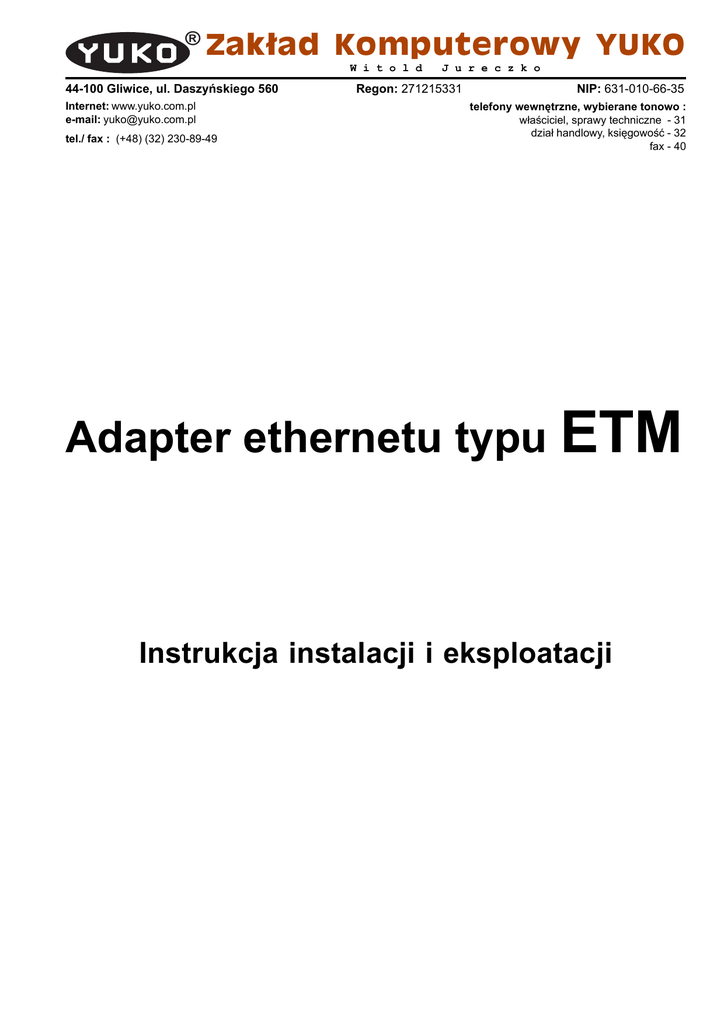

Adapter ethernetu typu ETM

®
Zakład Komputerowy YUKO
W i t o l d
44-100 Gliwice, ul. Daszyñskiego 560
Internet: www.yuko.com.pl
e-mail: [email protected]
tel./ fax : (+48) (32) 230-89-49
J u r e c z k o
Regon: 271215331
NIP: 631-010-66-35
telefony wewnêtrzne, wybierane tonowo :
w³aœciciel, sprawy techniczne - 31
dzia³ handlowy, ksiêgowoœæ - 32
fax - 40
Adapter ethernetu typu ETM
Instrukcja instalacji i eksploatacji
®
Zakład Komputerowy YUKO
44-100 Gliwice, ul. Daszyñskiego 560;
tel./fax (32)2308949;
www.yuko.com.pl
Opis ogólny
Podstawowe parametry techniczne
Adapter typu ETM jest urz¹dzeniem umo¿liwiaj¹cym
rozszerzenie w³aœciwoœci funkcjonalnych modemów YUKO
DSM i MDA o dwuportowy prze³¹cznik z interfejsami
10Base-T/100Base-TX. Adapter do³¹czany jest do zmodyfikowanego interfejsu RS-232C modemu i zasilany jest
z modemu. Zestaw sk³adaj¹cy siê z pary adapterów ETM
wraz z odpowiednimi modemami zapewniaj¹cymi przeŸroczyst¹ transmisjê synchroniczn¹ mo¿e byæ u¿yty jako uk³ad
zwiêkszaj¹cy zasiêg interfejsu Ethernet do odleg³oœci wynikaj¹cej z w³aœciwoœci modemów.
Prze³¹cznik Ethernet
Szybkoœæ transmisji pomiêdzy modemami mo¿e byæ
dowolna, jedynie przy szybkoœci poni¿ej 230 kbps trzeba
dostosowaæ rozmiar ramki Ethernet do maksymalnego
dopuszczalnego czasu transmisji pojedynczego pakietu.
Pojedynczy adapter mo¿e te¿ byæ u¿ywany samodzielnie jako dwuportowy prze³¹cznik Ethernet z mo¿liwoœci¹
niezale¿nej konfiguracji trybu pracy ka¿dego z portów.
Urz¹dzenie skonstruowane jest w postaci niewielkiego
pude³ka zawieraj¹cego z³¹cze DB25M do pod³¹czenia do
specjalnego, synchronicznego interfejsu RS232, dwa z³¹cza RJ45 dwuportowego prze³¹cznika Ethernet, wskaŸniki stanu i trybu pracy oraz prze³¹cznik umo¿liwiaj¹cy
konfiguracjê.
I nterfejs szeregowy:
Z³¹cze
- DB25M
Rodzaj interfejsu: - synchroniczny, przystosowany do zmodyfikowanych modemów YUKO
Zasilanie :
- 6..9V=/400 mA, pobierane z z³¹cza interfejsu szeregowego
Zak³ad Komputerowy
Zak³ad Komputerowy
ul. Daszyñskiego 560, 44-151 Gliwice
ul. Daszyñskiego 560, 44-151 Gliwice
tel./fax: 230-89-49 www.yuko.com.pl
tel./fax: 230-89-49 www.yuko.com.pl
Adapter ethernetu
Adapter ethernetu
ETM-02
PORT 1
POWER
ETM-01
LINK
100M
POWER
PORT 2
LINK
2
Iloœc portów: -1 (ETM-01) lub 2 (ETM-02)
Typ interfejsu:- 2x10Base-T/100Base-TX zgodnie z spe cyfikacj¹ IDEE 802.3, jeden port szeregowy do podlaczenia specjalizowanego modemu synchronicznego.
Tryby pracy: - 10 lub 100 Mbps, Half / Full Duplex ustawiany indywidualnie dla obu portów, mo¿liwoœæ autonegocjacji, automatyczna detekcja i konfiguracja do typu kabla (DCE/
DTE)
Rozmiar ramki Ethernet: - do 1536 bajtów
Protokó³ kontroli transferu - zgodnie z IEEE 802.3x
WskaŸniki: - Link, FD/HD, Speed dla ka¿dego portu
FD 100M
FD
LINK
100M
FD
Adapter ethernetu typu ETM - Instrukcja instalacji i eksploatacji
®
Zakład Komputerowy YUKO
44-100 Gliwice, ul. Daszyñskiego 560;
Opis dzia³ania
Adapter ETM dzia³a jak trzyportowy prze³¹cznik
(switch), z dwoma standardowymi portami Ethernet
10Base-T/100Base-TX i trzecim szeregowym o specyficznych w³aœciwoœciach umo¿liwiaj¹cych przy³¹czenie odpowiedniego modemu synchronicznego. Dziêki temu mo¿liwe
jest po³¹czenie poprzez liniê transmisyjn¹ drugiego takiego zestawu i znaczne zwiêkszenie zasiêgu sieci Ethernet.
Tryb pracy ka¿dego z portów Ethernet mo¿e byæ indywidualnie ustawiony prze³¹cznikami, albo poprzez standardow¹ procedurê autonegocjacji mo¿e automatycznie
dostosowaæ siê do parametrów wynikaj¹cych z w³aœciwoœci urz¹dzenia wspó³pracuj¹cego tym portem. Dodatkowo
ka¿dy z dwóch portów Ethernet automatycznie wykrywa
konfiguracjê przewodów w kablu ³¹cz¹cym konfiguruj¹c
odpowiednio linie danych do po³¹czenia „na wprost” lub
„z przeplotem”, tzn. jako urz¹dzenie typu DCE lub DTE.
Port szeregowy s³u¿¹cy do przy³¹czenia modemów
wyprowadzony jest na 25-cio stykowe z³¹cze przystosowane do pod³¹czenia do zmodyfikowanych modemów
YUKO DSM i MDA.
Na rysunku obok przedstawiony widok urz¹dzenia oraz
rozmieszczenie z³¹czy i wskaŸników.
WskaŸniki informuj¹ o stanie urz¹dzenia w nastêpuj¹cy sposób:
POWER:-obecnoœæ napiêcia zasilania
LINK: - zapalony oznacza zestawione po³¹czenie Ethernet, w trakcie transmisji danych (nadawania lub
odbioru) wskaŸnik migocze,
100M: - zapalony oznacza tryb pracy 100 Mbps,
zgaszony 10 Mbps
FD: zapalony oznacza tryb Full Duplex,
zgaszony - Half Duplex,
w trybie Half Duplex migotanie oznacza wyst¹pienie kolizji.
Nr pozycji
prze³¹cznika
tel./fax (32)2308949;
www.yuko.com.pl
WskaŸniko POWER i LINK znajduj¹ siê na górnej pokrywie urz¹dzenie, natomiast 100M i FD zboku, na z³¹czu
RJ-45 (do ethermetu).
Konfiguracja urz¹dzenia
Od do³u urz¹dzenia, po zdjêciu pokrywy, dostêpny jest
prze³¹cznik 8-mio pozycyjny, przy pomocy którego mo¿na
modyfikowaæ konfiguracje portów Ethernet zgodnie z tabel¹ na dole.
Stan prze³¹cznika odczytywany jest w czasie inicjalizacji, po za³¹czeniu napiêcia zasilania. Zmiana stanu styków prze³¹cznika bez inicjalizacji nie powoduje ¿adnych
efektów.
Tryb pracy ka¿dego z portów 1 i 2 wynika z stanu styków prze³¹cznika i trybu pracy urz¹dzenia pod³¹czonego
do portu. Przy stanie prze³¹cznika AUTO Off mo¿liwy jest
tryb pracy wy³¹cznie taki jak ustawiony na pozosta³ych
stykach prze³¹cznika dotycz¹cych tego portu. Urz¹dzenie
wspó³pracuj¹ce pod³¹czone do portu powinno pracowaæ
w takim samym trybie, co mo¿na uzyskaæ konfiguruj¹c je
tak samo lub ustawiaj¹c, o ile to mo¿liwe, do trybu autonegocjacji. Przy stanie prze³¹cznika Auto On pozosta³e
prze³¹czniki dotycz¹ce portu dzia³aj¹ jako ograniczenie
przy negocjacji parametrów transmisji, co oznacza, ¿e
ustawienie 10 Mbps uniemo¿liwi wynegocjowanie szybkoœci 100 Mbps, natomiast ustawienie Half Duplex uniemo¿liwi wynegocjowanie Full Duplex.
Zapalenie wskaŸnika LINK oznacza zestawienie poprawnego po³¹czenia w trybie okreœlonym przez pozosta³e wskaŸniki. Zgaszony wskaŸnik LINK oznacza, ¿e
po³¹czenie nie zosta³o zestawione z powodu niemo¿noœci
uzgodnienia trybów transmisji lub uszkodzenia któregoœ z
elementów zestawu . W celu unikniêcia niejednoznacznoœci zalecane jest ustawienie w obu wspó³pracuj¹cych urz¹dzeniach takich samych trybów transmisji, bez
autonegocjacji.
OFF
ON
1
Full Duplex
Half Duplex
2
100 M
10 M
3
Auto ON
Auto OFF
4
Full Duplex
Half Duplex
5
100 M
10 M
6
Auto ON
Auto OFF
7
Flow Control ON
Flow Control OFF
8
Back Preget OFF
Back Preget ON
Adapter ethernetu typu ETM - Instrukcja instalacji i eksploatacji
Uwagi
Port 1
Port 2
Port 1 i Port 2
3
®
Zakład Komputerowy YUKO
44-100 Gliwice, ul. Daszyñskiego 560;
tel./fax (32)2308949;
www.yuko.com.pl
Stan prze³¹cznika FC ON powoduje uaktywnienie protoko³u 802.3x, który s³u¿y do sterowania przep³ywem danych, w szczególnoœci wstrzymywaniem strumienia danych
przychodz¹cych do portu w sytuacji, gdy bufor adaptera
jest zape³niony. Ten tryb pracy wymaga zestawienia po³¹czenia Full Duplex. W trybie Half Duplex sterowanie przep³ywem danych realizowane jest poprzez generowanie
stanu kolizji na ³¹czu.
4
