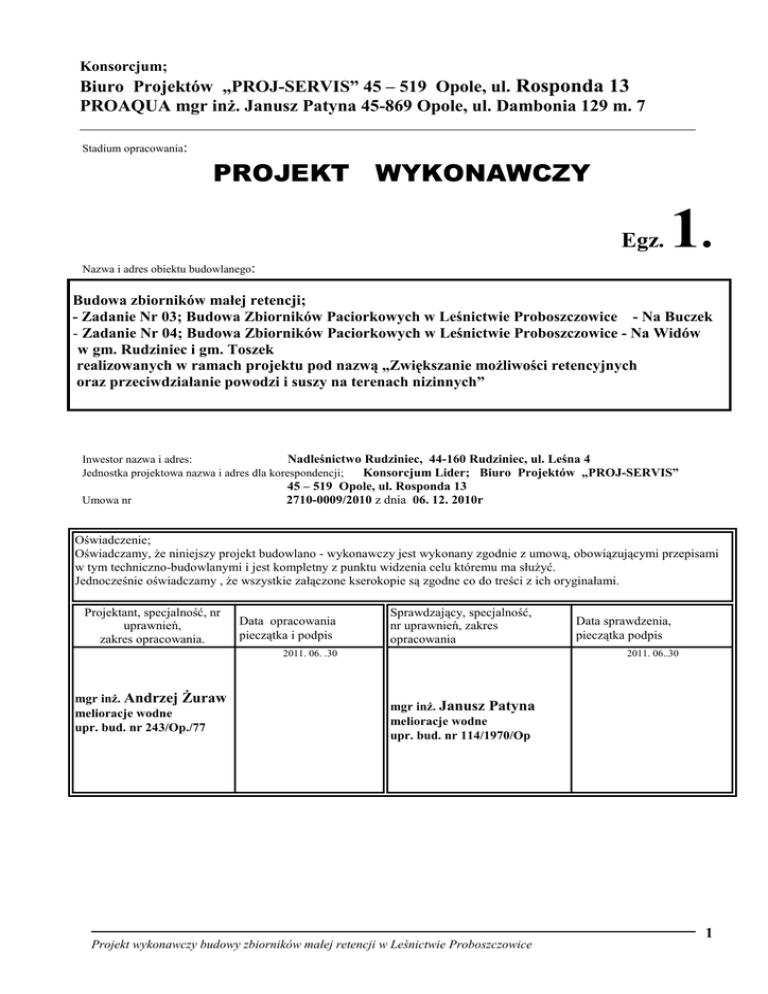

Budowa ZBIORNIKÓW MAŁEJ RETENCJI

Konsorcjum;
Biuro Projektów „PROJ-SERVIS” 45 – 519 Opole, ul. Rosponda 13
PROAQUA mgr inŜ. Janusz Patyna 45-869 Opole, ul. Dambonia 129 m. 7
Stadium opracowania:
PROJEKT
WYKONAWCZY
Egz.
1.
Nazwa i adres obiektu budowlanego:
Budowa zbiorników małej retencji;
- Zadanie Nr 03; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice - Na Buczek
- Zadanie Nr 04; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice - Na Widów
w gm. Rudziniec i gm. Toszek
realizowanych w ramach projektu pod nazwą „Zwiększanie moŜliwości retencyjnych
oraz przeciwdziałanie powodzi i suszy na terenach nizinnych”
Inwestor nazwa i adres:
Nadleśnictwo Rudziniec, 44-160 Rudziniec, ul. Leśna 4
Jednostka projektowa nazwa i adres dla korespondencji;
Konsorcjum Lider; Biuro Projektów „PROJ-SERVIS”
Umowa nr
45 – 519 Opole, ul. Rosponda 13
2710-0009/2010 z dnia 06. 12. 2010r
Oświadczenie;
Oświadczamy, Ŝe niniejszy projekt budowlano - wykonawczy jest wykonany zgodnie z umową, obowiązującymi przepisami
w tym techniczno-budowlanymi i jest kompletny z punktu widzenia celu któremu ma słuŜyć.
Jednocześnie oświadczamy , Ŝe wszystkie załączone kserokopie są zgodne co do treści z ich oryginałami.
Projektant, specjalność, nr
uprawnień,
zakres opracowania.
Data opracowania
pieczątka i podpis
Sprawdzający, specjalność,
nr uprawnień, zakres
opracowania
2011. 06. .30
mgr inŜ. Andrzej śuraw
melioracje wodne
upr. bud. nr 243/Op./77
Data sprawdzenia,
pieczątka podpis
2011. 06..30
mgr inŜ. Janusz Patyna
melioracje wodne
upr. bud. nr 114/1970/Op
1
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
1. Spis zawartości projektu
Strona tytułowa
Spis zawartości projektu
Część I. BUDOWA ZBIORNIKÓW MAŁEJ RETENCJI
I. CZĘŚĆ OPISOWA PROJEKTU BUDOWLANEGO
1. Podstawa i zakres opracowania
a). Podstawa prawna opracowania projektu
b). Zakres opracowania
c). Rozmiar obiektu
2. Opis istniejącego zagospodarowania terenu
3. Charakterystyczne dane o przydatności gruntu do celów budowy
4. Projektowane rozwiązania techniczne
4.1. Ustalenia koncepcyjne przedprojektowe
4.2. Projektowane zbiorniki małej retencji
4.1. Zbiorniki małej retencji
4.2. Groble
4.3. Mnichy
4.4. Przelewy powodziowe (koronowe)
4.5. Korekcje spadku podłuŜnego rowów
4.6. Drogi dojazdowe do zbiorników
4.7. Odwodnienie wykopów
4.8. Wytyczne realizacji
4.9. Wytyczne do eksploatacji
4.10. Wytyczne organizacji ruchu w okresie wykonania
5. Dane o ochronie zabytków
6. Wpływ inwestycji na środowisko przyrodnicze
7. Decyzje, opinie, uzgodnienia
7.1. Zgodność projektowanej inwestycji z Planem Zagospodarowania
7. 2. Dowód stwierdzający prawo dysponowania terenem
7.3. Opinie i uzgodnienia
I. ZAŁĄCZNIKI GRAFICZNE do części I
1. Mapa zlewni i poglądowa w skali 1:25 000
Zadanie 03
2. Plan zagospodarowania budowy zbiorników – Na Buczek w skali 1:500 ark 1- 5
3. Przekroje grobli – Na Buczek
4. Profil podłuŜny rowu PCH-1 odcinek zbiorników – Na Buczek
Zadanie 04
5. Plan zagospodarowania budowy zbiorników – Na Widów w skali 1:500 ark 1- 6
6. Przekroje grobli – Na Widów
7. Profil podłuŜny rowu A-E odcinek zbiorników – Na Widów
Zadanie 03-04
8. Rysunek konstrukcyjny ogólny; Grobla , mnich, bystrotok, przelew powodziowy
9. Rysunek konstrukcyjny ogólny; Progi dla korekcji spadku podłuŜnego rowów
10. Stojak mnicha – zbrojenie
11. Kładka mnicha
12. Wylot leŜaka mnicha – zbrojenie
13. Opis topograficzny punktu geodezyjnego – reper roboczy
14. Opinia geotechniczna – Na Buczek
15. Opinia geotechniczna – Na Widów
2
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Budowa ZBIORNIKÓW MAŁEJ RETENCJI
- Zadanie Nr 03; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice
- Na Buczek
- Zadanie Nr 04; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice
- Na Widów
w gm. Rudziniec i gm. Toszek, realizowanych w ramach projektu pod nazwą „Zwiększanie
moŜliwości retencyjnych oraz przeciwdziałanie powodzi i suszy na terenach nizinnych”
I. CZĘŚĆ OPISOWA PROJEKTU WYKONAWCZEGO
2. Podstawa i zakres opracowania
a). Podstawą prawna opracowania projektu wykonawczego jest;
1. Zlecenie na prace projektowe Nadleśnictwa Rudziniec, 44-160 Rudziniec, ul. Leśna 4 do Konsorcjum;
Biura Projektów „PROJ-SERVIS z Opola i PROAQUA mgr inŜ. Janusz Patyna 45-869 Opole, ul.
Dambonia 129 m. 7
2. Projekt budowlany budowa zbiorników małej retencji w Leśnictwie Proboszczowice
Inwestor; - Skarb Państwa, Państwowe Gospodarstwo Leśne, Lasy Państwowe, Nadleśnictwa Rudziniec,
44-160 Rudziniec, ul. Leśna 4
Terytorialnie zbiorniki są zlokalizowane w obszarze gruntów leśnych wsi Widów gm. Rudziniec i wsi
Proboszczowice gm. Toszek
UŜytkownik zbiorników - Nadleśnictwa Rudziniec, 44-160 Rudziniec, ul. Leśna 4
b). Zakres opracowania
Projekt wykonawczy (PW) opracowano w zakresie niezbędnym dla wykonania przedsięwzięcia;
Budowa zbiorników małej retencji;
- Zadanie Nr 03; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice - Na Buczek
- Zadanie Nr 04; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice - Na Widów
w gm. Rudziniec i gm. Toszek
realizowanych w ramach projektu pod nazwą „Zwiększanie moŜliwości retencyjnych
oraz przeciwdziałanie powodzi i suszy na terenach nizinnych”
Projekt wykonawczy opracowano łącznie dla zadania nr 03 i zadania nr 04. Podział na zadania
uwidoczniono na planach zagospodarowania.
Projekt wykonawczy naleŜy rozpatrywać łącznie z projektem budowlanym.
Dla potrzeb wykonawczych opracowano w odrębnych załącznikach;
- Kosztorys inwestorski,
- Przedmiary robót,
- Operat wodnoprawny
c). Rozmiar obiektu
Zadanie Nr 03; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice – Na Buczek
Zbiorniki małej retencji - 8 szt, w układzie paciorkowym o nazwie „Na Buczek” o parametrach;
−
−
−
−
Powierzchnia zabudowy całkowita 4,12 [ha]
Powierzchnia lustra wody 2,96 [ha]
Objętość wody w czaszy 23 120 [m3]
Objętość z uwzględnieniem retencji gruntowej V = 61 545 [m3],
Zadanie Nr 04; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice – Na Widów
Zbiorniki małej retencji -11 szt, w układzie paciorkowym o nazwie „Na Widów” o parametrach;
−
−
−
−
Powierzchnia zabudowy całkowita 4,73 [ha]
Powierzchnia lustra wody 3,17 [ha]
Objętość wody w czaszy 32 370 [m3]
Objętość z uwzględnieniem retencji gruntowej V = 120 396 [m3],
3
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
2. Opis istniejącego zagospodarowania terenu
Zbiorniki będą słuŜyć do gromadzenia wody powierzchniowej, opóźniania jej odpływu, ze zlewni rowu
melioracyjnego nr PCh-1 „Na Buczek” i rowu nr A-E „Na Widów”.
W przedmiotowej inwestycji planuje się zabudowę istniejącego obniŜenia terenowego, mało przydatnego do
produkcji leśnej, stanowiącego grunt mokry z cechami zabagnienia.
Otoczenie planowanych zbiorników stanowią tereny upraw leśnych Leśnictwa Proboszczowice.
Dla obszaru objętego planowaną budową jest ustanowiony Plan Zagospodarowania.
Urząd Gminy w Rudzińcu i w Toszku wydał wypis z planu wskazujący zgodność planowanej
inwestycji z Planem Zagospodarowania..
Teren zbiorników posiada następującą infrastrukturę:
- rowy melioracyjne nr PCh-1, A-E,
- drogi leśne
- drogi gminne o nawierzchni asfaltowej i gruntowej dojazdowe
Trasy istniejącej infrastruktury zlokalizowana jest na załączonych mapach sytuacyjno - wysokościowych w
skali 1:1000, na których opracowano projekt.
3. Charakterystyczne dane o przydatności gruntu do celów budowy
Rozpoznanie geologiczne wykonał uprawniony geolog formuując „Opinię geotechniczną podłoŜa
gruntowego…” dla poszczególnych lokalizacji w dolinie rowów;
Na Buczek
Projektowane zbiorniki paciorkowe „Na Buczek” 8 szt realizowane są na terenie charakteryzującym się
generalnie korzystnymi warunkami gruntowymi.
W podłoŜu tego terenu dominują grunty spoiste, głównie gliny piaszczyste, rzadziej pyły i namuły
charakteryzujące bardzo słabą przepuszczalnością. Grunty te charakteryzują się zróŜnicowaną
konsystencją od twardoplastycznej do miękko-plastycznej, sporadycznie płynnej. Stopień plastyczności
( I L , ) waha się od 0,08 dla gruntów twardoplastycznych, 0,28-0,34 dla plastycznych do 0,46-0,50 dla
miękkoplastycznych. Grunty niespoiste, których udział w budowie podłoŜa jest mniejszy reprezentowane
są głównie przez piaski drobno-, średnio- i gruboziarniste, rzadziej piaski gruboziarniste ze Ŝwirem i
piaski zaglinione. Stopień zagęszczenia (ID) waha się od 0,45 dla piasków drobnoziarnistych, 0,53 dla
piasków średnioziarnistych, do 0,62 dla piasków gruboziarnistych ze Ŝwirem. Wyznaczony dla tych
gruntów współczynnik filtracji (K) waha się od 6 m/d dla piasków drobnoziarnistych, 12 m/d dla
piasków średnioziarnistych, do 25 m/d dla piasków gruboziarnistych ze Ŝwirem, grunty niespoiste
charakteryzują się dobrą nośnością i odsączalnością.
Warunki hydrogeologiczne omawianego terenu są trudne. Zwierciadło wód podziemnych na obszarze
występowania piasków stabilizuje się na głębokości od 0,2 m do l ,4 m. Taka głębokość
występowania zwierciadła wody powodować będzie utrudnienia w trakcie realizacji zbiorników.
Dla prac ziemnych naleŜy przyjąć II i I I I kategorie urabialności gruntu (wg tabeli KNR-2-01).
Na Widów
Projektowanych 11 zbiorników paciorkowych „Na Widów” realizowane są na terenie charakteryzującym się
zróŜnicowanymi warunkami gruntowymi. W części południowej w podłoŜu dominują grunty niespoiste, w
których główną warstwę stanowią piaski drobno- i średnioziarniste.
W północnej części badanego terenu dominują grunty spoiste, z których w podłoŜu występują głównie gliny
piaszczyste i gliny piaszczyste z okruchami skał węglanowych.
W południowej części pod warstwą gleby zalegają głównie pisaki drobno- lub średnioziarniste, miejscami
gruboziarniste ze Ŝwirem, poniŜej których zalegają gliny piaszczyste i gliny piaszczyste z okruchami skał
węglanowych. Grunty niespoiste w tej części naleŜą do średnio zagęszczonych. Stopień zagęszczenia (ID)
waha się od 0,46-0,55 dla piasków drobno- i średnioziarnistych do 0,55-0,59 dla piasków piasków
gruboziarnistych ze Ŝwirem.
W północnej części omawianego terenu, jak wcześniej wspomniano, dominują gliny piaszczyste i gliny
piaszczyste z okruchami skał węglanowych z przewarstwieniami piasków gruboziarnistych ze Ŝwirem lub
piasków. Grunty spoiste charakteryzują się zróŜnicowaną konsystencją. Stopień plastyczności (IL) dla glin
piaszczystych waha się od 0,11 do 0,52, natomiast dla pyłów i pyłów piaszczystych od 0,34 do 0,47.
4
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
W części północnej generalnie warunki hydrogeologiczne są korzystne. W podłoŜu występują bardzo słabo
przepuszczalne gliny piaszczyste. Wody występują jedynie w cienkich przewarstwieniach piaszczystych,
występujących w obrębie glin piaszczystych. W części południowej, poza otworem 4W, warunki
hydrogeologiczne są trudne. Wody gruntowe występują bardzo płytko. Zwierciadło wody stabilizuje się na
głębokości od 0,6 m do 2,5 m. Płytko występujące wody gruntowe będą stanowiły utrudnienie w trakcie
realizacji zbiorników w południowej części badanego terenu.
Dla prac ziemnych naleŜy przyjąć II i III kategorie urabialności gruntu (wg tabeli KNR-2-01)
4. Projektowane rozwiązania techniczne
4.1. Ustalenia koncepcyjne przedprojektowe
W ramach prac przedprojektowych opracowano Koncepcję w celu przedłoŜenia Zamawiającemu –
Inwestorowi, propozycji rozwiązań technicznych Proponowane rozwiązania opracowano w 3
wariantach. Do dalszych prac przyjęto wariant nr 1 – Realizacja zbiorników z uzyskaniem
maksymalnych efektów hydrologicznych poprzez kształtowanie czaszy robotami ziemnymi, jako
najkorzystniejszy.
W Koncepcji wskazano dla wybranego wariantu podstawowe parametry rozmiaru rzeczowego oraz
technologie jego wykonania.
Całość inwestycji budowy zbiorników stanowi przedsięwzięcie. Zostało ono podzielone na dwa zadania z
uwagi na lokalizacje w dwóch róŜnych zlewniach. Realizacja zadań moŜe odbywać się jednocześnie łącznie
lub osobno , w zaleŜności od moŜliwości wykonawczych i finansowych.
Równolegle z opracowaniem niniejszej koncepcji opracowano Koncepcje zagospodarowania terenu
zbiorników – branŜa przyrodnicza, autor arch. krajobrazu Józef Sagan. W Koncepcji autor wskazał elementy
przyrodnicze moŜliwe do zrealizowania w ramach działań poza inwestycyjnych.
Obliczenia hydrologiczne
Zlewnie rowów leśnych PCh-1 i AE , są zlewniami relatywnie małymi, o okresowo zanikającym przepływie
wody. Przepływy Wielkie Wody (WW) pojawiają się w okresach po dłuŜszych opadach i w okresach
roztopowych. Z racji korzystnych warunków hydrogeologicznych terenu odpływ wody utrzymuje się w
dłuŜszych okresach jak w podobnej zlewni z utworami przepuszczalnymi. Wskazuje na to dość dobrze
rozwinięta sieć rowów. Jednak naleŜy stwierdzić, Ŝe w okresach posusznych przepływy zanikają. Wynika to
ze zbyt małych zlewni. Budowa zbiorników małej retencji będzie alimentować odpływy co wpłynie
korzystnie na wydłuŜenie czasu trwania odpływu. Będą powodować opóźnianie odpływu, co
poprawi warunki biologiczne doliny.
Do ustalenia parametrów technicznych budowli przyjęto ;
przepływy charakterystyczne roczne wg Iszkowskiego
przepływy charakterystyczne miesięczne wg Tuszki
przepływy o określonym prawdopodobieństwie z formuły Lambora i Stachy’ego,
4.2. Projektowane zbiorniki małej retencji
- Zadanie Nr 03; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice - Na Buczek
- Zadanie Nr 04; Budowa Zbiorników Paciorkowych w Leśnictwie Proboszczowice - Na Widów
4.1. Zbiorniki małej retencji
Zbiorniki będą słuŜyć do gromadzenia wody powierzchniowej (i opóźniania jej odpływu) ze zlewni rowu
melioracyjnego nr PCh-1 „Na Buczek” oraz rowu nr A-E „Na Widów”.
W przedmiotowej inwestycji planuje się zabudowę zbiornikami części dolin ww. cieków.
W ramach tej inwestycji zaprojektowano 8 zbiorników w dolinie cieku Na Buczek oraz 11 zbiorników w
zlewni cieku Na Widów.
Podczas wezbrań powodziowych część przepływu będzie przeprowadzana przez przelew koronowy
(powodziowy), którego poziom zaprojektowano 0,20 m ponad krawędzią przelewu w mnichu.
5
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Wymiary przelewu przyjęto przy załoŜeniu, Ŝe maksymalny poziom wody w zbiorniku, jaki moŜe wystąpić
podczas przepływu WW o p=0,5%, nie powinien być wyŜszy niŜ 0,30 m poniŜej rzędnej korony zapory.
Zbiorniki, w których piętrzenie wynosi 2,0 do 5,0 m zalicza się do IV klasy budowli hydrotechnicznych.
Podstawowe parametry projektowanych zbiorników zestawiono w poniŜszych tabelach:
Tab. nr 1 PARAMETRY ZBIORNIKÓW Na Buczek
Numer
zbiornika
Powierzchnia [ha]
całkowita
lustra wody
Objętość
[m3]
NPP
m npm
Wysokość
piętrzenia [m]
Uwagi
1B
0,59
0,42
3 990
224,00
2,00
2B
0,67
0,48
3 360
224,10
2,00
3B
0,44
0,33
2 140
225,40
2,00
4B
0,53
0,40
3 400
227,80
2,20
5B
0,38
0,25
2 250
231,90
2,90
Wylot ze stopniem
6B
0,57
0,44
3 520
237,00
2,60
„
„
7B
0,63
0,44
2 860
239,30
2,60
„
„
8B
0,31
0,20
1 600
241,70
2,20
Σ
Tab. nr 2
Numer
zbiornika
4,12 ha
2,96ha
Wylot ze stopniem
3
23 120m
PARAMETRY ZBIORNIKÓW Na Widów
Powierzchnia [ha]
całkowita
lustra wody
Objętość
[m3]
NPP
m npm
Wysokość
piętrzenia [m]
Uwagi
1W
0,92
0,64
7 040
220,70
2,05
Wylot ze stopniem
2W
0,66
0,45
4 950
223,70
2,70
„
„
3W
0,62
0,48
4 800
225,10
2,20
„
„
4W
0,32
0,21
1 990
226,00
1,70
5W
0,51
0,32
3 360
228,70
2,20
6W
0,52
0,37
3 330
229,70
2,40
Wylot ze stopniem
7W
0,21
0,15
1 650
231,10
2,75
„
„
8W
0,24
0,11
1 100
235,40
2,30
„
„
9W
0,23
0,13
1 360
236,80
2,50
„
„
10 W
0,24
0,16
1 440
238,50
2,40
„
„
11 W
0,26
0,15
1 350
241,00
2,40
„
„
Σ
4,73 ha
3,17ha
3
32 370m
6
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Obliczenie całkowitej objętości retencjonowanej wody
Obliczenia wykonano na podstawie podręcznika Część II. Wytyczne do realizacji projektu. Zwiększanie
moŜliwości retencyjnych oraz przeciwdziałanie powodzi i suszy w ekosystemach leśnych na terenach
nizinnych, wprowadzony do stosowania Zarządzeniem nr 69 Dyrektora Generalnego Lasów Państwowych z
dnia 31 grudnia 2010 roku jako aktualizację załącznika do Zarządzenia nr 85 Dyrektora Generalnego Lasów
Państwowych z dnia 15 grudnia 2009 r. w sprawie wprowadzenia do stosowania w jednostkach Lasów
Państwowych Projektu “Zwiększanie moŜliwości retencyjnych oraz
przeciwdziałanie powodzi i suszy w ekosystemach leśnych na terenach nizinnych” (OH-740/43/2009)
Obliczenie wykonano wg zalecanego wzoru str 23. ww podręcznika dla oszacowania ilości retencjonowanej
wody (V w m3 – w zbiorniku i w glebie).
Zastosowano wzór; - Zbiorniki zaporowe: V = (P x G) + (2L x h2 x 0,3 x Z)
gdzie;
V1 = (P x G) - objętość wody [m3] zgromadzona w czaszy zbiorników obliczona w tab. 1, 2.
V2 = (2L x h2 x 0,3 x Z) - objętość wody zgromadzona w glebie w wyniku podpiętrzenia wód gruntowych
P – powierzchnia zbiornika w lustrze wody, wg tab. 1, 2. [m2]
G – średnia głębokość zbiornika, wg tab. 1, 2. [m]
L – długość zbiornika [m] obliczona na podstawie profilu podłuŜnego
Na Buczek ; L = 175 + 146 + 108 + 140 + 86 + 125 + 112 + 108 =1000 m
Na Widów; L = 250 + 95 + 195 + 93 + 81 + 159 + 100 + 66 + 76 + 66 + 89 =1270 m
h – wysokość piętrzenia [m] wyliczona jako średnia głębokość zbiorników, powiększona o śr. głębokość
rowu dennego 0,50 m, wyniesie;
Na Buczek ; h = 0,78 + 0,50 = 1,28 m
Na Widów; h = 1,02 + 0,50 = 1,52 m
Z – współczynnik glebochłonności (torfy = 30, gliny, pyły = 50, piaski, Ŝwiry, pospółki = 200) przyjęto jak
dla glin Z = 50.
Objętość wody zgromadzona w glebie
Na Buczek; V2 = 2*1000*1,282*0,3*50 = 38 425 [m3]
Na Widów; V2 = 2*1270*1,522*0,3*50 = 88 026 [m3]
Objętość retencji wody całkowitej;
Zadanie 03 - Na Buczek; V = V1 + V2 = 23 120 + 38 425 = 61 545 [m3]
Zadanie 04 - Na Widów; V = V1 + V2 = 32 370 + 88 026 = 120 396 [m3]
Razem; 03 +04
181 941 [m3]
4.2. Groble
Przegrodę doliny dla spiętrzenia wody projektuje się za pomocą zapór (grobli) ziemnych usypanych z
materiału ziemnego miejscowego. Przy wyborze lokalizacji zapór uwzględniono między innymi istniejące
juŜ nasypy dawniej wybudowanych przegród.
Groble posiadają parametry ; szerokość w koronie 3,0 m , skarpach o nachyleniu 1:3.
W większości będą wykonane z materiału miejscowego zwięzłego, bez uszczelnień na filtrację. Natomiast
groble zlokalizowane na gruntach przepuszczalnych i wykonanych z gruntu przepuszczalnego przewiduje się
uszczelnić bentomatą zabudowaną w skarpie odwodnej. Są to groble zbiorników nr 3B, 2W, 3W, 4W.
Powierzchniowo groble przewiduje się obsiać mieszankami traw.
7
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Tab. 3. Zestawienie grobli
Numer
zbiorni
ka
1
Numer grobli
Długość
m
2
3
1
2
3
4
5
6
7
8
B-P-1Z
B-P-2Z
B-P-3Z
B-P-4Z
B-P-5Z
B-P-6Z
B-P-7Z
B-P-8Z
52
54
68
56
69
97.5
87.5
48
1
2
3
4
5
6
7
8
9
10
11
W-P-1Z
W-P-2Z
W-P-3Z
W-P-4Z
W-P-5Z
W-P-6Z
W-P-7Z
W-P-8Z
W-P-9Z
W-P-10Z
W-P-11Z
136
73.4
56
29.5
82
74
31
47
37
49.7
44
Wysokość
nad teren hśr
m
4
Objętość jednost
Objętość nasypu
m3/m
m3/m
5
6
1.03
1.04
0.58
1.28
1.26
1.75
1.18
1.44
6.28
6.36
2.74
8.76
8.54
14.58
7.72
10.54
1.48
1.37
1.83
1.09
1.51
1.68
1.32
1.41
1.51
1.51
1.45
11.02
9.72
15.54
6.84
11.38
13.50
9.18
10.18
11.38
11.38
10.66
327
343
186
491
589
1422
676
506
4540
1499
713
870
202
933
999
285
478
421
566
469
7435
4.3. Mnichy
W kaŜdej zaporze (grobli) zaprojektowano upust w formie mnicha z Ŝelbetowym stojakiem, z
kładką na dźwigarach stalowych oraz leŜakiem z rur kanalizacyjnych (DN 600 mm) i wylotem
obudowanym blokiem betonowym (zbrojonym). W mnichach zaprojektowano okna wlotowe,
których dolna krawędź stanowi przelew stabilizujący wysokość piętrzenia w zbiorniku. W celu
umoŜliwienia opróŜnienia zbiornika (np. na okres remontu), w czołowej ścianie mnicha projektuje
się zabudować zasuwę wodociągową (DN 500 mm).
8
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Tab. 4. Zestawienie mnichów
Lp
1
Numer mnicha
Stojak
LeŜak
H
m
Średnica
DN
mm
4
Długość
L
m
2
3
Wylot
5
-ze stopieniem
-bez stopnia
m
6
1. Na Buczek
1 1- Mnich
2 2- Mnich
3 3- Mnich
4 4- Mnich
5 5- Mnich
6 6- Mnich
7 7- Mnich
8 8- Mnich
Średnia
2,60
2,55
2,45
2,80
3,30
3,00
2,95
2,85
2,81
600
600
600
600
600
600
600
600
18,60
18,30
17,70
19,80
22,80
21,00
20,70
20,10
19,88
0,20
0,20
0,20
0,20
-
2. Na Widów
9 1- Mnich
10 2- Mnich
11 3- Mnich
12 4- Mnich
13 5- Mnich
14 6- Mnich
15 7- Mnich
16 8- Mnich
17 9- Mnich
18 10- Mnich
19 11- Mnich
Średnia
2,55
3,10
2,70
2,30
2,80
2,80
3,10
2,70
2,90
2,80
2,80
2,78
600
600
600
600
600
600
600
600
600
600
600
18,30
21,60
19,20
16,80
19,80
19,80
21,60
19,20
20,40
19,80
19,80
19,66
0,20
0,20
0,20
0,20
0,40
0,20
0,20
0,20
0,20
4.4. Przelewy powodziowe (koronowych)
Podczas wezbrań powodziowych część przepływu będzie przeprowadzana przez przelew koronowy, którego
poziom zaprojektowano 0,20 m ponad krawędzią przelewu w mnichu.
Wymiary przelewu przyjęto przy załoŜeniu, Ŝe maksymalny poziom wody w zbiorniku, jaki moŜe wystąpić
podczas przepływu WW o p=0,5%, nie powinien być wyŜszy niŜ 0,30 m poniŜej rzędnej korony zapory.
Parametry przelewu;
- szerokość w dnie 3 m
- nachylenie skarp 1;3
Przelew przewiduje się umocnić w dnie i na skarpach płytami betonowymi aŜurowymi, z otworami
wypełnionymi tłuczniem.
Odpływ z przelewu będzie kierowany do rowu głównego poniŜej zbiornika.
9
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Tab. 5. Zestawienie przelewów powodziowych
Lokalizacja
Nr zbiornika
1
Korona przelewu
szer =3,0 m
Wysokość
n = 1:3
całkowita
grobli
skarpa odpow
h1
m
m
2
3
Bystrze
Długość
skarpy
S =h1 *3
m
4
Skarpa
przelewu
n= 1:3
s= 0,6 m +
0,05= 0,65*3
m
5
Skarpa rowu
odpływowe
n= 1:3
r =3* 0,8
m
6
Długość bystrza
ubezpieczonego
na skarpie
L = S -s + r
(4-5+6)
m
7
1. Na Buczek
1
2
3
4
5
6
7
8
Średnia
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
2,79
2,75
2,64
3,00
3,52
3,22
3,16
3,04
8,37
8,25
7,92
9,00
10,56
9,66
9,48
9,12
1,95
2,4
8,82
8,70
8,37
9,45
11,01
10,11
9,93
9,57
9,50
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
1,98
2,50
2,10
1,22
2,12
2,29
2,90
2,28
2,25
2,76
2,40
5,94
7,50
6,30
3,66
6,36
6,87
8,70
6,84
6,75
8,28
7,20
1,95
2,4
6,39
8,05
6,75
4,11
6,81
7,34
9,15
7,29
7,20
8,73
7,65
7,22
2. Na Widów
1
2
3
4
5
6
7
8
9
10
11
Średnia
4.5. Korekcje spadku podłuŜnego rowów
Na długości zabudowy doliny zbiornikami konieczna jest korekcja spadku podłuŜnego głównych rowów dla
likwidacji erozji dennej powodowanej nadmiernymi spadkami podłuŜnymi.
Korekcje przewidujemy;
- zadanie Nr 03; - na rowie PCh-1 od km 0,960 do km 2,577 na długości 1617 m
- zadanie Nr 04; - na rowie A-E od km 1,462 do km 3,479 na długości 2017 m
Korekcja jest zaprojektowana odcinkowo, w zakresie niezbędnym dla uzyskania spadków przy których nie
wystąpi erozja.
− Korekcje spadku podłuŜnego projektujemy bystrotokami, progami drewnianymi i palisadami z pali
drewnianych. Ma ona na celu stabilizacje koryta i powstrzymanie jego erozji. Na odcinkach rowów poza
piętrzeniem zbiorników nie przewidujemy melioracji (odbudowy) przekroju koryta rowów.
Przewidujemy tu jedynie wykonanie budowli korekcyjnych. Na odcinkach rowów w dnie zbiorników
przewidujemy równieŜ jedynie wykonanie budowli korekcyjnych. Trasę rowów w zbiornikach ,
szczególnie w ciągu „Na Widów” przekładamy na nową z uwagi na znaczne głębokości istniejące (do 2
m). Przekładki są projektowane w zakresie niezbędnym , znacznie obniŜającym koszty budowy.
−
Bystrotoki . Konstrukcje przedstawiono na załączonym rysunku. Lokalizacja bystrotoków jest wskazana
na profilach podłuŜnych rowów i na mapach projektowych. Są one lokalizowane na wylotach z mnichów
, na wlotach do zbiorników rowów głównych oraz na wlotach do zbiorników niektórych rowów
bocznych. Redukcja spadku maksymalnie wyniesie o wysokości do 1,5 m.
− Progi drewniane zastosowano lokalnie w dnie zbiorników, o wysokości do 0,40 m.
− Palisady zastosowano na odcinkach rowów między zbiornikami dla stabilizacji dna rowów.
Rozwiązania przedstawiono na załączonych mapach i rysunkach.
10
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
Tab. 6. Zestawienie budowli dla korekcji spadku podłuŜnego ;
1. Ubezpieczenia dna rowu progami i palisadami
Lp
Lokalizacja
wg profilu
km cieku
1
2
Próg drewniany
Opis
a = 0,6 m, n =1;1,5
h (m)
3
Ilość progów
1*0,20m
2*0,20m
szt
szt
Próg z kamieni
Opis
a = 0,6 m, n =1;1,5
4
Ilość
progów
szt
5
6
Ubezpieczenie dna rowu palisadami
Opis
Ilość palisad
a = 0,6 m, n = 1:1,5 szt
długość palisady 1,60
m
7
8
1. Na Buczek
1
2
3
4
5
6
7
9
10
11
12
13
0,860
1,215
1,359
1,500
1,530
1,616
1,803
1,873
2,033
2.129
2,296
2,464
2,542
Razem
Próg h = 0,40 m
Próg h = 0,40 m
Próg h = 0,20 m
Próg h = 0,40 m
3
Palisada
11
Palisada
1
Palisada
3
18
1
2
Próg h = 0,40 m
Próg h = 0,20 m
Próg h = 0,40 m
Próg h = 0,20 m
Palisada
4
1
3
1
Próg śr. szer.
2.40 m, dług. 5,3m
3
1
1
1
2
5
12
3
2. Na Widów
Lp
Lokalizacja
wg profilu
km cieku
1
1
2
3
4
5
6
7
8
9
10
11
2
1,868
1,889
1,992
2,023
2,216
2,674
2,857
3,376
3,404
3,447
Razem
Próg drewniany
Opis
a = 0,6 m, n =1;1,5
h (m)
3
Ilość progów
1*0,20m
2*0,20m
szt
szt
Próg z kamieni
Opis
a = 0,6 m
n =1;1,5
4
Próg h = 0,20 m
Próg h = 0,20 m
Próg h = 0,20 m
Próg h = 0,20 m
Próg h = 0,20 m
Próg h = 0,40 m
Próg h = 0,40 m
1
1
1
1
1
Próg h = 0,20 m
Próg h = 0,20 m
1
1
Ilość
progów
szt
5
6
Ubezpieczenie dna rowu palisadami
Opis
Ilość palisad
a = 0,6 m, n = 1:1,5
szt
długość palisady 1,60
m
7
8
1
1
7
2
Palisada
11
Palisada
3
14
2.
Ubezpieczenia bystrotokami dna rowu i wylotów mnichów
Zestawienie długości
Na Buczek
− Bystrotoki L = 181 m
− Ubezpieczenie mnicha L = 72 m
− Ubezpieczenie wylotu przelewu powodziowego L = 34 m
Na Widów
− Bystrotoki L = 240,5 m
− Ubezpieczenie mnicha L = 39 m
− Ubezpieczenie wylotu przelewu powodziowego L = 22 m
11
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
4.6. Drogi dojazdowe do zbiorników
Dla potrzeb budowy i eksploatacji zbiorników przewiduje się wykorzystać istniejący układ dróg leśnych
połączonych z systemem dróg zewnętrznych gminnych dojazdowych do pól. Drogi te są w stanie
zadawalającym .
4.7. Odwodnienie wykopów
W celu umoŜliwienia wykonania grobli i czasz modernizowanych zbiorników,
przewiduje się grawitacyjne odprowadzenie wód powierzchniowych i gruntowych istniejącymi rowami
poprzez ich pogłębienie i odbudowę.
Roboty ziemne muszą być wykonywane w okresie występowania niskich przepływów wód oraz niskich
opadów. Po wykonaniu sieci rowów odwadniających w czaszy zbiornika, naleŜy przewidzieć okres czasu na
odsączenie się wody z dna zbiornika.
Wykopy dla mnichów przewiduje się odwodnić poprzez bezpośrednie pompowanie z wykopu. Wykonanie
budowli korekcyjnych przewiduje się wykonać w korycie rowu zawodnionym. Konstrukcja tych budowli nie
wymaga dodatkowych odwodnień.
W przypadku występowania przepływów powodziowych, roboty naleŜy przerwać i teren robót zabezpieczyć
w celu zmniejszenia ewentualnych szkód powodziowych.
4.8. Wytyczne realizacji
Realizację obiektu rozpocząć od wytyczenia geodezyjnego zbiorników i ich obiektów. Następnie wykonać
zgłoszenie rozpoczęcia robót do uzgadniających instytucji.
Roboty budowlano – montaŜowe prowadzić zgodnie z zaleceniami opisanymi w Projekcie Wykonawczym ,
Przedmiarach robót i Specyfikacji technicznej.
Wszelkie zmiany w rozwiązaniach wprowadzić po uprzednim zgłoszeniu i pisemnym uzgodnieniu z
inwestorem, projektantem, właścicielami urządzeń i właścicielami terenu.
Warunki bezpieczeństwa i higieny pracy BHP
Wszystkie roboty związane z wykonaniem zbiorników winny być przeprowadzane z zachowaniem
przepisów BHP. Poza ogólnymi zasadami BHP obowiązującymi przy wykonywaniu robót montaŜowych,
ziemnych, transportowych i obsługi sprzętu mechanicznego przy wykonywaniu robót ziemnych , budowli,,
naleŜy zapewnić warunki BHP zgodnie z nw przepisami.
Kierownik budowy winien opracować Plan BIOZ, z uwzględnieniem Informacji opracowanej przez
projektanta, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie szczegółowego zakresu i formy
planu bezpieczeństwa i ochrony zdrowia ........ (Dz. Ust. 02.151.1256.).
Obowiązujące przepisy dotyczące BHP:
• Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych
z dnia 06.02.2003r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót
budowlano montaŜowych i rozbiórkowych;
• Zarządzenie Nr 78 Prezesa Rady Ministrów z dnia 25.09.1974 r. w sprawie zgłoszenia,
zabezpieczenia i unieszkodliwienia materiałów wybuchowych
i innych przedmiotów niebezpiecznych (Monitor Polski Nr 34, poz. 202),
• Zarządzenie Nr 104 Ministra Rolnictwa z dnia 13.09.1979 r. wprowadzające „Kierunki
techniczne wykonania i odbioru robót w zakresie melioracji szczegółowych”.
• Kodeks Pracy .
NiezaleŜnie od powyŜszych aktów prawnych roboty naleŜy wykonywać zgodnie z normami związanymi,
podanymi w Specyfikacji technicznej. W przypadku napotkania w trakcie wykonywania robót na przedmioty
pochodzenia wojskowego, (niewypały) lub w razie napotkania wszelkiego rodzaju materiałów łatwopalnych,
Ŝrących lub trujących naleŜy znalezisko
zabezpieczyć i powiadomić niezwłocznie terenowy organ administracji rządowej lub jednostki policji.
12
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
4.9. Wytyczne do eksploatacji
Ekspoatację zbiorników prowadzić zgodnie z pozwoleniem wodnoprawnym i Instrukcją eksploatacji,
dołączoną do pozwolenia wodnoprawnego i przekazanymi Inwestorowi .
4.10. Wytyczne organizacji ruchu w okresie wykonania
Dla potrzeb budowy zbiorników nie zachodzi potrzeba opracowania organizacji ruchu drogowego.
5. Dane o ochronie zabytków
Projektowane obiekty nie kolidują z istniejącymi obiektami wpisanymi do rejestru zabytków i
zlokalizowanymi na podstawie miejscowego planu zagospodarowania przestrzennego.
JeŜeli w trakcie robót zostaną odkryte stanowiska archeologiczne, to naleŜy fakt ten zgłosić do Urzędu
Wojewódzkiego w Katowicach, do Państwowej SłuŜby Ochrony Zabytków Oddział Katowice celem
sprawowania nadzoru.
6. Wpływ inwestycji na środowisko przyrodnicze
Dla projektowanego przedsięwzięcia zostało przeprowadzone postępowanie mające na celu ocenę
oddziaływania na środowisko przyrodnicze. Wójt Gminy Rudziniec wydał decyzję określające warunki
realizacji inwestycji. Ustalone warunki nie odbiegają od standartowych, określonych przepisami.
Wskazano przepisy wymagające uwzględnienia w trakcie realizacji. W szczególności naleŜy;
1. Prowadzić roboty zgodnie Dokumentacją Techniczną i tak;
•
•
Roboty budowlane z. zastosowaniem sprzętu i maszyn roboczych prowadzić z naleŜytą
starannością, nie dopuszczając do zanieczyszczenia gruntu i wód gruntowych oraz,
podziemnych. przez niekontrolowane wycieki produktów ropopochodnych (paliw, olejów),
Przed przystąpieniem do prac budowlanych wykonujący je, jako posiadacz odpadów winien
posiadać wszelkie wymagane prawem pozwolenia w zakresie gospodarowania odpadami
zgodnie z, przepisami ustawy o odpadach z dnia 27 kwietnia 2001 r. (Dz. U. nr 39, poz. 251 z
późn. zmianami),
•
Masy
•
zagospodarować w ramach prowadzonego przedsięwzięcia. pod warunkiem dotrzymania
standardów jakości gleby i ziemi, o której mowa w ustawie z dnia 27 kwietnia 2001 r.
Prawo ochrony środowisku (tekst jednolity z 2008r. Dz. U. Nr 25. poz. 150 ze zmianami).
Po zakończeniu robót, teren budowy oczyścić z wszystkich zalegających zanieczyszczeń i
odpadów.
Przestrzegać standardy określone w Dokumentacji Technicznej , w części dotyczącej ochrony
środowiska, dołączonej do Projektu budowlanego zgodnie z umową o prace budowlane.
•
ziemne
usuwane
lub
przemieszczane
w
trakcie
realizacji
inwestycji
2. Chronić grunty, wody podziemne i powierzchniowe w sposób następujący;
Masy ziemne powstałe podczas prowadzenia prac budowlanych z w i ą z a n y c h z realizacją przedsięwzięcia
naleŜy zebrać i zabezpieczyć, a po wykonaniu grobli istniejące wykopy zasypać ziemia i glebą uprzednio
uzyskaną w odwrotnej kolejności do jej wydobycia, nie powodując przekroczeń wymaganych
standardów jakości gleb i ziemi. o których mowa w obowiązującej ustawie z dnia 27 kwietnia 2001 r.
Prawo ochrony środowiska (tekst jedn. z 2008r. Dz. U. Nr 25. poz, l50 ze zmianami).
3. Materiały;
Budowle zostaną wykonane z materiałów posiadających aprobatę techniczną właściwej jednostki
aprobującej .
4. Zastosować ochronę przyrody w sposób następujący;
a) w okresie budowy zalecono zastosowanie sprzętu nie przekraczającego poziom hałasu jak dla
zabudowy mieszkaniowej jednorodzinnej dla pory dziennej (od godz. 600 do godziny 2200 ) 50 dB.
Przewiduje się system wykonawstwa jednozmianowy dzienny.
b) w okresie eksploatacji inwestycja nie będzie miała wpływu na poziom hałasu z uwagi na brak
zastosowania urządzeń mechanicznych i innych posiadających źródła dźwięku
Kopię decyzji dołączono wPB.
13
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
8.
Decyzje, opinie, uzgodnienia
7.1. Zgodność projektowanej inwestycji z Planem Zagospodarowania
Inwestycja jest zlokalizowana na terenie dwóch gmin.
Dla projektowanego obszaru Gminy posiadają aktualne plany zagospodarowania w związku z czym nie jest
wymagane wydanie decyzji o warunkach zabudowy.
Dla potrzeb projektowanych zbiorników Wójt Rudzińca i Burmistrz Toszka wydał Wypis i wyrys z planu.
Kopię załączono do PB.
7. 2. Dowód stwierdzający prawo dysponowania terenem
Projektowane zbiorniki uzgodniono z właścicielem gruntu w zakresie lokalizacji i wykonania poprzez
czasowe wejście na teren zgodnie z projektem. Dokumenty potwierdzające uzgodnienia posiada Inwestor.
Zał. 1. Wykaz właścicieli działek objętych projektem
Nr
działki
Karta
mapy
ewidencyjnej
1
95
Gmina
Rudziniec,
obręb Widów
KW 66205
Skarb państwa – Państwowe Gospodarstwo
Leśne Lasy Państwowe Nadleśnictwo
Rudziniec,
siedziba ; 44-160 Rudziniec ul. Leśna 4
2
88/2
j.w.
KW 66205
j.w.
3
87/2
j.w.
KW 66205
j.w.
4
86/2
j.w.
5
93
j.w.
KW 66205
j.w.
6
102
j.w.
KW 66205
j.w.
7
102/1
j.w.
KW 66205
j.w.
8
87/1
j.w.
9
80/3
Gmina. Toszek, KW 43257
obręb
Proboszczów
j.w.
KW 43257
10
78/3
j.w.
KW 43257
j.w.
11
85
j.w.
KW 43257
j.w.
L.
p.
Ark.
mapy
proj
Nr Księgi Wieczystej
KW (SR w Gliwicach)
Adres nieruchomości
Właściciel, adres
j.w.
j.w.
14
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
7.3. Opinie i uzgodnienia
W zakresie uzgodnień Zespół projektowy stwierdza;
1. W zakresie uzyskania opinii PZUD
Na podstawie Rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 2001 r.
w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji
projektowej. (Dz.U. nr 38 z dnia 2 maja 2001 r. poz. 455) stwierdza się , Ŝe w ramach projektowanego
przedsięwzięcia nie projektuje się liniowego uzbrojenia terenu, w związku z czym nie zachodzi potrzeba
uzyskania opinii PZUD.
Po zakończeniu robót budowlanych wykonać aktualizację map i przekazać do Ośrodka Geodezyjnego w
Gliwicach.
2. Uzgodnienie z Śląskim Zarządem Melioracji i Urządzeń Wodnych
Projektowane przedsięwzięcie jak i zlewnie rowów leśnych w całości są zlokalizowane na terenie Lasów
Państwowych, w związku z czym nie zachodzi potrzeba dodatkowego uzgodnienia w SZMiUW.
15
Projekt wykonawczy budowy zbiorników małej retencji w Leśnictwie Proboszczowice
