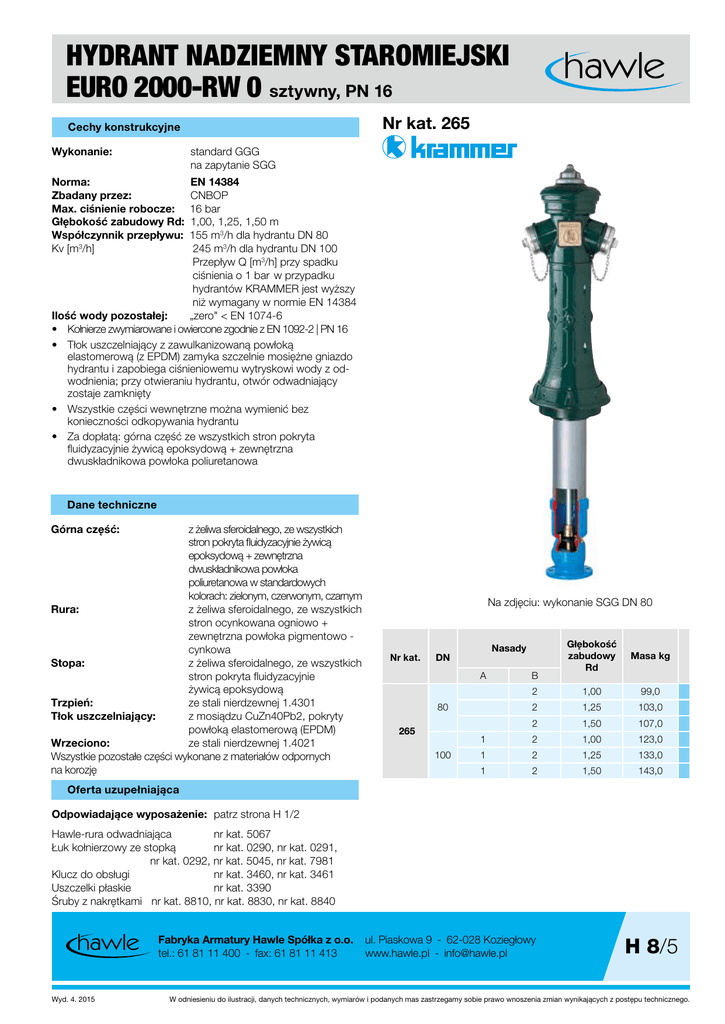

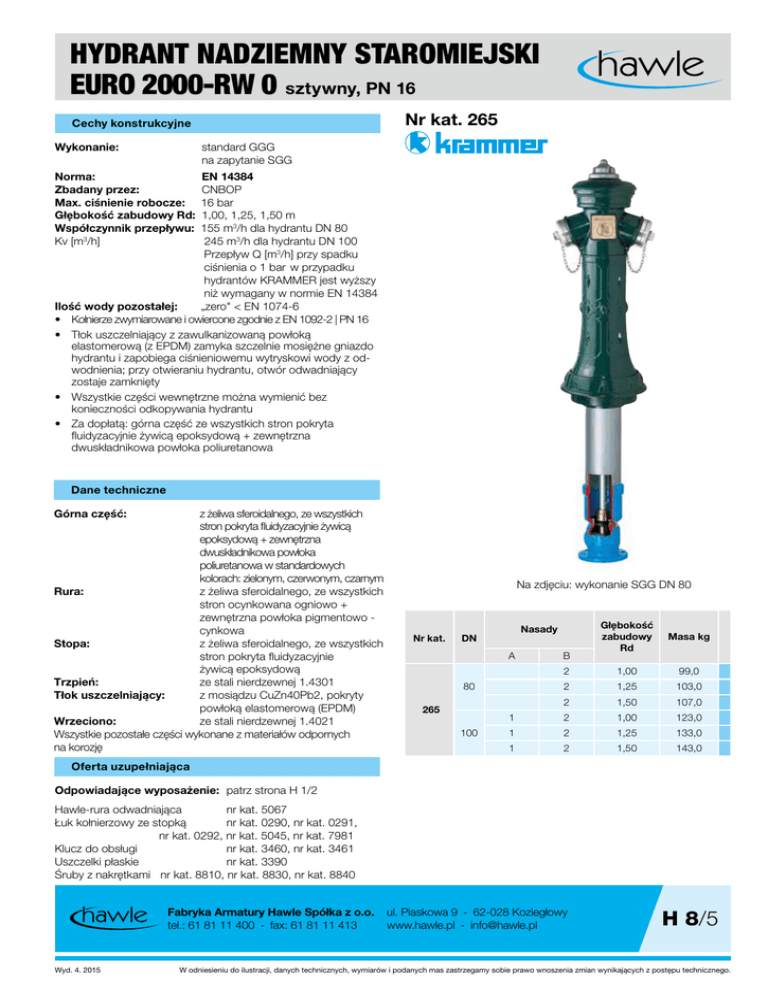

HYDRANT NADZIEMNY STAROMIEJSKI
EURO 2000-RW 0 sztywny, PN 16
Nr kat. 265
Cechy konstrukcyjne
Wykonanie:
standard GGG
na zapytanie SGG
Norma:EN 14384
Zbadany przez:CNBOP
Max. ciśnienie robocze: 16 bar
Głębokość zabudowy Rd: 1,00, 1,25, 1,50 m
Współczynnik przepływu: 155 m3/h dla hydrantu DN 80
Kv [m3/h]
245 m3/h dla hydrantu DN 100
Przepływ Q [m3/h] przy spadku ciśnienia o 1 bar w przypadku hydrantów KRAMMER jest wyższy niż wymagany w normie EN 14384
Ilość wody pozostałej:
„zero" < EN 1074-6
• Kołnierze zwymiarowane i owiercone zgodnie z EN 1092-2 | PN 16
• Tłok uszczelniający z zawulkanizowaną powłoką elastomerową (z EPDM) zamyka szczelnie mosiężne gniazdo hydrantu i zapobiega ciśnieniowemu wytryskowi wody z od-
wodnienia; przy otwieraniu hydrantu, otwór odwadniający zostaje zamknięty
• Wszystkie części wewnętrzne można wymienić bez konieczności odkopywania hydrantu
• Za dopłatą: górna część ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa
Dane techniczne
Górna część:
z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową + zewnętrzna dwuskładnikowa powłoka poliuretanowa w standardowych kolorach: zielonym, czerwonym, czarnym
Rura:
z żeliwa sferoidalnego, ze wszystkich stron ocynkowana ogniowo + zewnętrzna powłoka pigmentowo - cynkowa
Stopa:
z żeliwa sferoidalnego, ze wszystkich stron pokryta fluidyzacyjnie żywicą epoksydową
Trzpień:
ze stali nierdzewnej 1.4301
Tłok uszczelniający:
z mosiądzu CuZn40Pb2, pokryty powłoką elastomerową (EPDM)
Wrzeciono:
ze stali nierdzewnej 1.4021
Wszystkie pozostałe części wykonane z materiałów odpornych
na korozję
Na zdjęciu: wykonanie SGG DN 80
Nr kat.
Głębokość
zabudowy
Rd
Masa kg
1,00
99,0
2
1,25
103,0
2
1,50
107,0
1
2
1,00
123,0
1
2
1,25
133,0
1
2
1,50
143,0
Nasady
DN
A
B
2
80
265
100
Oferta uzupełniająca
Odpowiadające wyposażenie: patrz strona H 1/2
Hawle-rura odwadniająca nr kat. 5067
Łuk kołnierzowy ze stopką
nr kat. 0290, nr kat. 0291,
nr kat. 0292, nr kat. 5045, nr kat. 7981
Klucz do obsługi nr kat. 3460, nr kat. 3461
Uszczelki płaskie
nr kat. 3390
Śruby z nakrętkami nr kat. 8810, nr kat. 8830, nr kat. 8840
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2015
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
H 8/5
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
HYDRANT NADZIEMNY STAROMIEJSKI
EURO 2000-RW 0 sztywny, PN 16
Nr kat. 265
Wykonanie: GGG
Nasady
DN
A
100
1
Rd
B
2
80
Głębokość
zabudowy
2
Części składowe
Kołnierz przyłączeniowy
zwymiarowany i owiercony wg EN 1092-2
DN D
K
Śruby
1,00 m 80 200 160
1,25 m
M 16
1,50 m 100 220 180
H 8/6
1.1
Kolumna
GGG 400
1.2
Głowica
GGG 400
1.3
Nasada B (75 mm)
Al
1.4
O-ring nasady B
EPDM
1.5
Rura
GGG 400
1.6
Stopa
GGG 400
1.7
Odwodnienie
CuZn40Pb2
1.8
Nakrętka wrzeciona
CuZn40Pb2
1.9
Pierścień uszczelniający
CuZn40Pb2
2.
Płyta głowicy
GGG 400
2.1
O-ring 25 x 3,5
CuZn40Pb2
2.2
Zawór napowietrzający
CuZn40Pb2
2.3
Uszczelka
EPDM
3.
Zespół uruchamiający
3.1
Końcówka trzpienia
CuZn40Pb2
3.2
Trzpień
1.4301
3.3
Śruba o 6-kąt. M 8 x 45
3.4
Wrzeciono
1.4021
3.5
Tłok uszczelniający
CuZn40Pb2/EPDM
3.6
O-ring 25 x 3,5
EPDM
3.7
Nakrętka tłoka
CuZn40Pb2
3.8
Tarcza zabezpieczająca
CuZn40Pb2
3.9
Kołek
CuZn40Pb2
4.
Łańcuch
st. nierdz.
5.
Pokrywa nasady B
Al
5.1
Uszczelka B
EPDM
6.
Kołpak uruchamiający
GGG 400
6.1
Śruba 6-kąt. M 8 x 50
V2A
7.
Śruba dwustronna M 16 i nakrętka M 16
V2A
8.
Pokrywa hydrantu A 80
GGG 400
8.1
Śruba cylindryczna
CuZn40Pb2
9.
Kolano spustowe
CuZn40Pb2
9.1
Rura wylotowa
PE
10.
Tarcza ślizgowa 25,5 x 35,5
Caro-brąz
11.
Pierścień ozdobny
GGG 400
DN 100 (pozycje różniące się od DN 80)
Części składowe
Materiał
1.10
Nasada A (110 mm)
Al
1.11
O-ring nasady A
EPDM
12.
Pokrywa nasady A
Al
12.1
Uszczelka A
EPDM
h1 ±10 h2 ±10 h3 ±10
Ilość
8
Materiał
1970 1645 915
2220 1895 1165
2470 2145 1415
